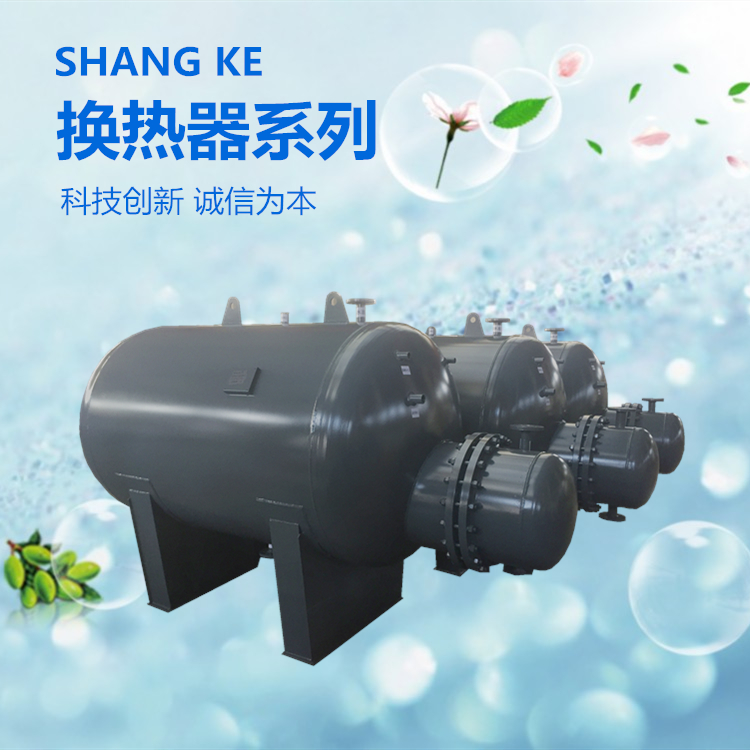

容积式换热器由贮热水罐，内置式加热器，温度自动控制三个主要部分组成，主要构造特点：采用多回程式的传热效果好的U形管作加热元件，侧向开设检查孔，方便维护，按秒流量设计供水，即使在用水高峰时仍能维持供水平稳。易实现自动控温，供水压力变化很小，保证系统冷热水压力平衡。加热部分传热系数高，换热量大，换热充分，便于维修。换热结构以U形管为主，管外壁净间距11~25mm，便于清垢维修。
一、主要技术参数：
供应热水：1T/H~60T/H
一次热源：蒸汽或高温水
承受压力：0.1~2.5MPa(常用)
设备容积：1.0~20m3
二、型式与材质：
换热型式
1.汽-水换热：热媒为蒸汽；
2.水-水换热：热媒为高温水。
材料
壳体材质：碳钢、不锈钢、复合板，
换热器材质：碳钢、（304或316L）不锈钢。
