9020壁挂式气体报警控制器概述
本产品为意大利MSA公司原装进口仪表，功能完善，性能可靠。通过配置各型气体探测器，可以提供可靠的气体监测和报警，为各种工业领域提供安全服务。

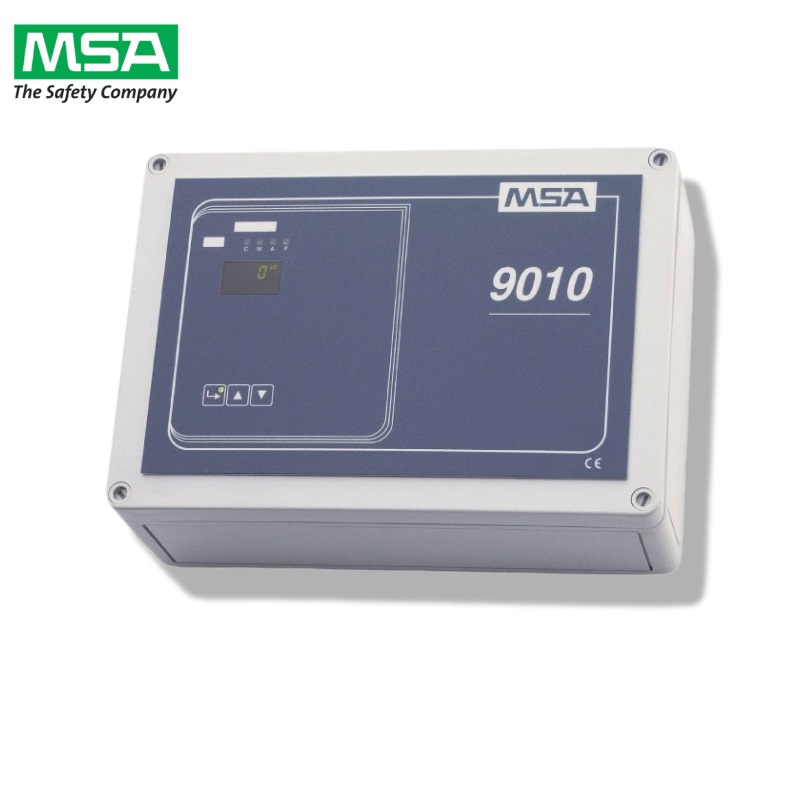

仪表有两个型号;9010和9020控制器。其中9010为单通道仪表，可配接—只气体探测器，9020为双通道仪表，两个通道互相作业，可同时配接两只相同或不同的气体探测器。
仪表可使用的机架有三种规格∶19"全机架可安装10个控制单元，19/2"机架可安装5个控制单元，19/5"可安装2个控制单元。
仪表另有3种壁挂式结构，分别是壁挂式一通道（9010—台）、二通道（9020—台）和四通道仪表（9020两台）。此外.仪表可选配多种国产壁挂箱。
9020气体监测报警控制器技术规格：
电源要求; AC：115/230V±15%，50/6OHz
DC：24V ＋15%-20%
功耗∶9010型 AC∶13VA; DC; 3W
9020型 AC∶ 15VA; DC∶ 4W
传感器/探测器的连接模式;2、3、4线制
输入信号∶10～200mV DC; 4～20 mA
传感器/探测器的供电∶ 恒流∶ 5～500mA 恒压; 3～24VDC
输出模拟信号∶ 0～20/4～20 mA（可选择）
故障信号∶ 0/2/4/20 mA/h（可选择）
重复性∶ ±1% F.S ±1个字
零点、量程漂移∶≤ ±0.5% F.S ±1个字/月
报警设定：三级（小v心、预报警、报警）
继电器触点容量∶ 5 24VDC /250 VAC（阻性负载）
工作温度∶ -10℃～＋50℃
贮存温度∶ -20℃～＋75℃
湿 度 ∶ ≤90% RH，不凝露
通讯接口∶ RS485，ModBus协议（可通过信号转接器增加接口）
重 量∶720g
气体监测报警控制器订货信息：
（内置通道路线）
10107340 9020/9010公共单元-公共报警、事件记录等
10106965 9010控制单元-Rev3，通用型
10106964 9020控制单元-Rev3，通用型
10110739 9020控制单元-Rev3，通用型，中国版，光耦输出-E
10106967 9020控制单元-Rev3，电流型
10106966 9020控制单元-Rev3，电流型
10193786 9010壁挂式单通道控制器-壁挂式，SIL，单通道
10193785 9020壁挂式2通道控制器-壁挂式，双通道，SIL
（机架配置）
10169105 9020 R2机架总成，普通版-不含公共单元，不含消防标签
10169103 9020 R5机架总成，普通版-不含公共单元，不含消防标签
10169104 9020 R10机架总成，普通版-不含公共单元，不含消防标签
10166130 9020 R5机架总成，消防版-含公共单元和消防标签
10166141 9020R10机架总成，消防版-含公共单元和消防标签
（机箱配置）
8010006 9020 R2标准壁挂式气体监测报警控制器，普通版-含开关电源，机架和附件总成，不含卡件
8010004 9020 R5标准壁挂式气体监测报警控制器，普通版-含开关电源，机架和附件总成，不含卡件
8010005 9020 R10标准壁挂式气体监测报警控制器，普通版-含开关电源，机架和附件总成，不含卡件
10168309 9020 R5标准壁挂式气体监测报警控制器，消防版-含开关电源，机架和附件总成，不含卡件
10168310 9020 R10标准壁挂式气体监测报警控制器，消防版-含开关电源，机架和附件总成，不含卡件
