仪器简介
在电力变压器的半成品、成品生产过程中，新安装的变压器投入运行之前及根据国家电力部的预防性试验规程，要求对运行的变压器进行匝数比或电压比测试，可以检查变压器匝数比的正确性、分接开关的状况、变压器是否匝间短路、变压器是否可以并列运行。传统的变比电桥读数不直观，要进行换算，只能逐相进行测量。佐航BYQ3213S手持变压器变比测试仪克服了传统变比电桥测试的缺点，操作简便直观，采用三相精密逆变电源，测试快，准确度高。
功能特点

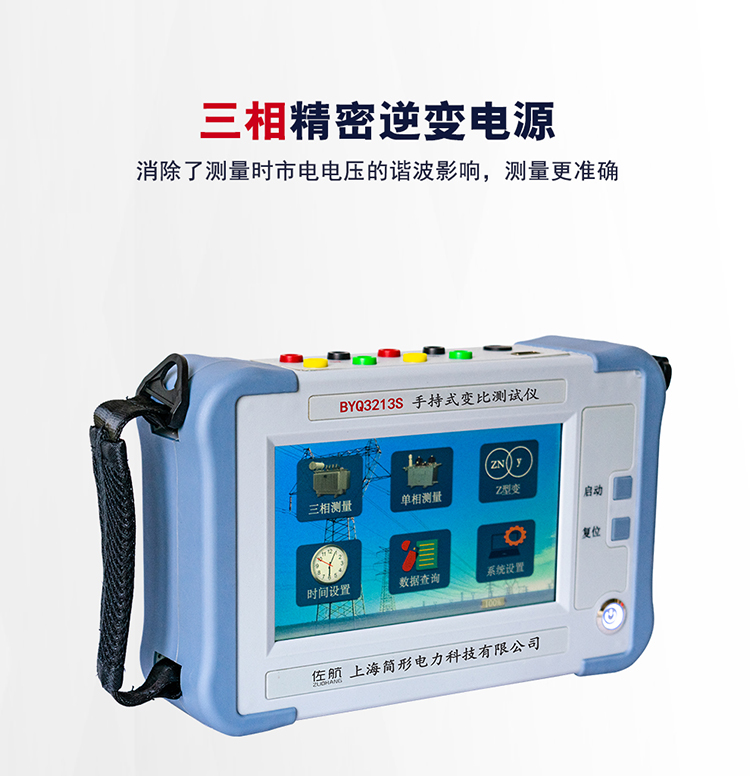

1、 仪器内部采用三相精密逆变电源，而非采用单相的市电电源作为测量电压，消除了测量时候市电电压的谐波影响，测量更准确。工作电源为发电机时，无任何影响。
2、 采用三相输出电压，提高测试速度，可以测量相间夹角，自动识别变压器接线组别0-11。

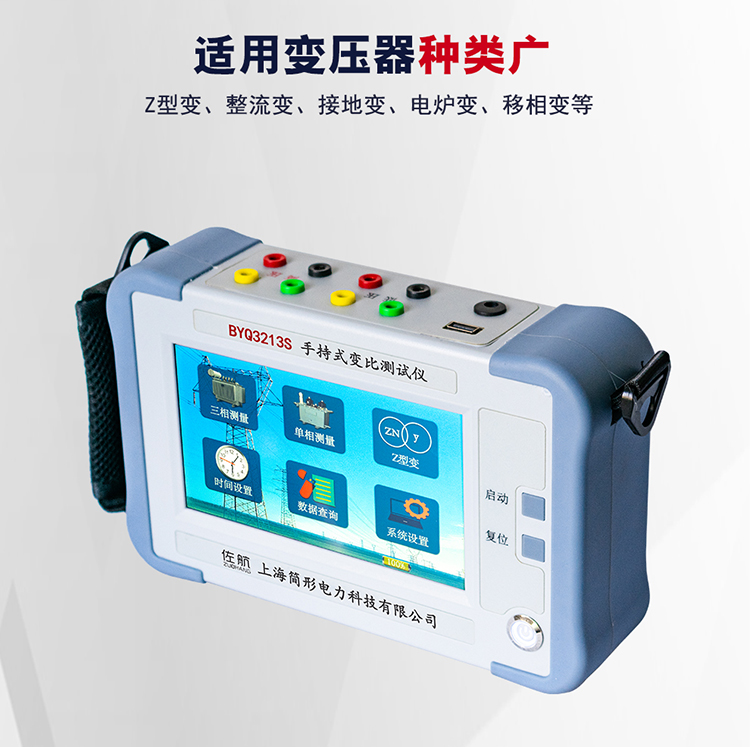

3、 适用变压器种类广，特别适用于Z型变、整流变、接地变、电炉变、移相变等变压器的测量，测量参数全。
4、 采用自制精密三相逆变电源，具有高低压反接保护，变压器匝间短路保护，分接开关分合不到位保护，输出全短路保护，增加仪器稳定性。
5、 输入额定参数后，可自动测量变压器变比值、误差值和分接开关分接位，尤其对于分接不对称的分接开关，也可准确的测量出变压器分接开关的准确位置，最多可测量99个分接点位的分接开关。
6、 七寸高亮度触摸彩色液晶，强光下显示清晰，全触屏操作，中英文自由切换
7、 仪器可外接打印机打印测量数据，便于无纸化办公。(选配)
8、 采用耐寒耐温，密封防水，防摔防震多功能工程塑料箱，便于野外试验。
技术参数
| 变比测试 | |||
| 量程 | 0.9～10000 | ||
| 技术指标 | |||
| 准确度 | ±0.1%+2字( 0.9-500 ) | ||
| ±0.2%+2字( 501-2000 ) | |||
| ±0.5%+2字( 2001-10000 ) | |||
| 角度精度 | ±0.2° | ||
| 输出电压 | 根据负载自动调节 | ||
| 分辨率 | 最小0.0001 | ||
| 角度 -- 0.01° | |||
| 使用条件及外形 | |||
| 工作电源 | 电池供电 | ||
| 环境温度 | 0-10℃-40℃ | 相对湿度 | ≤85%，不结露 |
| 主机尺寸 | 252*160*65（mm） | 外箱尺寸 | 425*335*210（mm） |
| 主机重量 | 2KG | 外箱(含主机) | 8KG |
