力士乐外啮合齿轮泵0510625013，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

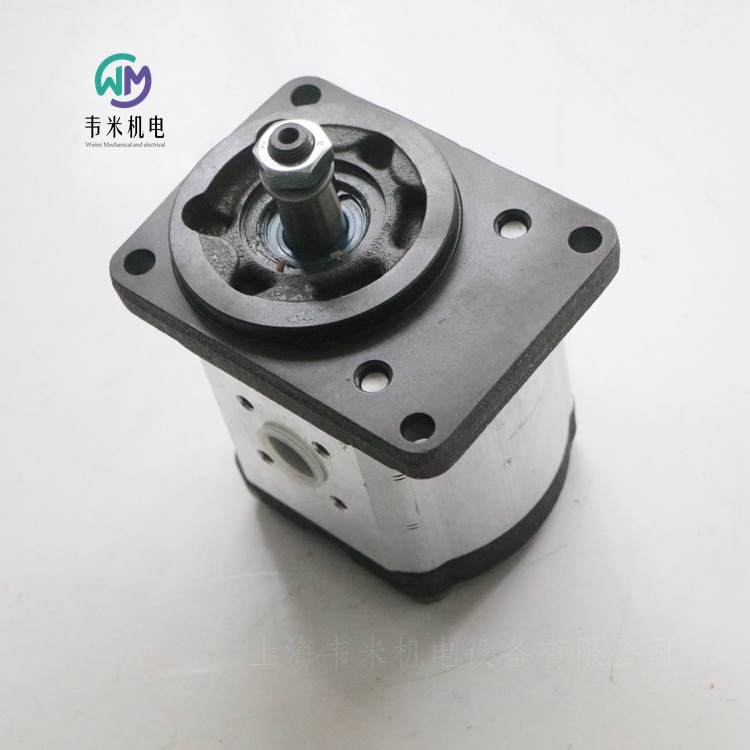

力士乐REXROTH齿轮泵 AZPF-11-019RCB20MB
0510625013 AZPF-11-019RCB20MB
19 cm^3/转 , 右转, 锥体 1:5, 矩形法兰直径 80 mm, 螺纹 UN-2B SAE O 型圈
外啮合齿轮泵的主要任务是将机械能（扭矩和转速）转化为液压能（流量和压力）。为了减少能量损失，力士乐设计的外啮合齿轮泵具有极高的效率。这种高效率是通过与压力相关的间隙密封和高精度加工制造来实现的。
使用寿命长
用于高负载的滑动轴承
端口连接：法兰连接或螺纹连接
传动轴符合ISO或SAE以及客户特定的解决方案
基于大批量生产的始终如一的高质量
流量 [l/min] 47.1
排量 [cm?/rev] 19
间歇性压力 [bar] 230
功能 [rpm] 2480
驱动轴 锥体 1:5
旋转方向 右转
前端盖 矩形法兰直径 80 mm
材料 铝
噪音水平 标准噪声等级
外啮合齿轮单元 外啮合齿轮单元
功能 泵
类型 类型 F (4 ... 28 cm^3/转)
系列 轴直径 18
版本 磷化处理，销定位
油口 螺纹 UN-2B SAE O 型圈
密封元件 NBR
后端盖 标准
重量 [kg] 3.9

力士乐REXROTH液压-电气柱塞式压力开关
HED 8 -2X
组件系列 2X
大工作压力 630 bar
压力等级 50、100、200、350 和 630 bar
UL 组件，CCC 认证
重量：0.8kg
安装位置：任意
环境温度范围（NBR 密封件）：-25 … +50℃
环境温度范围（FKM 密封件）：-20 … +50℃
环境温度范围（低温密封件）：-40 … +50℃
正弦试验：DIN EN 60068-2-6:1996-05：10…2000 Hz / 大 10 g / 10 倍周期
运输冲击：DIN EN 60068-2-27:1995-03：15 g / 11 ms
冲击测试：DIN EN 60068-2-29:1995-03：25 g / 6 ms
噪音测试：DIN EN 60068-2-64:1996-05:20…2000 Hz / 10 g RMS / 30 min
符合性/证书：
CE：
DIN EN 61058-1: 2002 / A2: 2008
DIN EN 60947-1: 2007 / A1: 2011
DIN EN 60947-5-1: 2004 / A1: 2009
DIN EN 60529: 1991 / A2: 2013
UL：UL 508 第 17 版，文件编号：E223220（高 350 bar）
CCC：GB14048.5-2008
RoHS：符合欧盟指令 2011/65/EU
液压油温度范围（NBR 密封件）：-25 … +80℃
液压油温度范围（FKM 密封件）：-20 … +80℃
液压油温度范围（低温密封件）：-40 … +80℃
粘度范围：10 … 800mm?/s
加载次数：≥ 5 百万
带连接器“K14”：EN 175301-803，3 极 + PE
防护等级符合 EN 60529 标准：IP65（已安装并固定连接插头）
带连接器“K35”：IEC 61076-2-101，M12 x 1，A 编码，4 极
防护等级符合 EN 60529 标准：IP67，已安装和装配连接插头
大切换频率：7200 1/h
转换度（重复精度）：< 调定压力的 1 %
开关：符合 VDE 0630-1/DIN EN 61058-1
转换电阻：< 50mΩ
特点：
用于底板安装/管道安装
用于法兰连接，符合 ISO 16873
作为垂直叠加元件，与叠加阀板相连接，符合 ISO 4401
5 档压力
4 种调整类型：
– 带或不带保护帽的主轴
– 带刻度的主轴，带或不带保护帽
– 带刻度旋钮
– 带刻度可锁定旋钮
电气连接
– 带设计 A 阀插头（大型方形连接器）
– 带 M12 x 1 连接器
带常闭/常开触点功能的微动开关
电流零电位转换（从 1 mA 到 2 A）
压力范围经过 UL 认证，高达 350 bar
HED 8 类型的液压-电气压力开关是柱塞式压力开关。它们的基本构成是壳体、带柱塞的安装套件、压缩弹簧、调节元件和微动开关。
如果要监测的压力低于调定压力，则操作微动开关。要监测的压力通过节流孔传到柱塞。柱塞受弹簧座支持并克服压缩弹簧不断变化的作用力。弹簧座将柱塞的运动传输到微动开关，并在达到调定压力时释放后者的压力。这会打开或关闭电路，具体取决于电路设置。弹簧座的机械前挡块在压力突然降低和过压的情况下，可保护微动开关免于受到机械损伤，并防止压缩弹簧的固态压缩。
注意：
要延长使用寿命，安装压力开关时应确保振动较小，使其免于受到液压冲击。
德国力士乐REXROTH压力继电器订货号和型号：
R901107394 HED8OH-20/50K14KW
R901099808 HED8OH-20/200K14
R901107369 HED8OH-20/200K14KW
R901101640 HED8OH-20/350K14
R901106509 HED8OP-20/100K14S
R901102747 HED8OP-20/100K14
R901107370 HED8OP-20/100K14KW
R901107790 HED8OP-20/100K14AS
R901102721 HED8OP-20/200K14
R901108018 HED8OP-20/200K14KW
R901106453 HED8OP-20/350K14
R901107914 HED8OP-20/350K14KS
R901102349 HED8OH-20/50K14
R901107086 HED8OH-20/50K14AS
R901102706 HED8OA-20/100K14
R901106262 HED8OA-20/100K14AS
R901095551 HED8OA-20/100K14KS
R901106448 HED8OA-20/200K14KW
R901102716 HED8OA-20/350K14KW
R901107915 HED8OA-20/630K14S
R901102360 HED8OH-20/100K14
R901107122 HED8OH-20/100K14KW
R901102706 HED8OA-2X/100K14
R901094159 HED8OA-2X/100K14KW
R901101698 HED8OA-2X/50K14
R901102710 HED8OA-2X/350K14
R901102711 HED8OA-2X/100K14S
R901102708 HED8OA-2X/200K14
R901106448 HED8OA-2X/200K14KW
R901102747 HED8OP-2X/100K14
R901107370 HED8OP-2X/100K14KW
R901107083 HED8OP-2X/50K14
R901106453 HED8OP-2X/350K14
R901107129 HED8OP-2X/350K14KW
R901107129 HED8OP-20/350K14KW
R901091138 HED8OP-2X/350K14AS
R901102721 HED8OP-2X/200K14
R901108018 HED8OP-2X/200K14KW
R901107095 HED8OH-2X/350K14KW
R901099789 HED8OH-2X/200K14V
R901102349 HED8OH-2X/50K14
R901107086 HED8OH-2X/50K14AS
R901099808 HED8OH-2X/200K14
R901107369 HED8OH-2X/200K14KW
R901101640 HED8OH-2X/350K14
R901102360 HED8OH-2X/100K14
R901107122 HED8OH-2X/100K14KW

力士乐REXROTH压力开关
R901102747 HED8OP-2X/100K14
R901102747 HED8OP-20/100K14
100巴，带NC触点/NO触点功能的微型开关，设备连接器DIN EN 175301-803（大型立方体连接器）
电流从1 mA到2.0 A的无电势切换。小滞后，取决于设置的切换点。高重复精度＜设定压力的1%
内六角
活塞式压力开关
具有NC触点/NO触点功能的微动开关
底板安装
无配对连接器，连接器DIN EN 175301-803
带NBR密封
产品属性
连接图 底板安装
产品系列 HED 8
压力[bar] 100
连接类型 底板安装
输出信号 具有常闭触点/NO触点功能的微动开关
电源电压 12…250伏交流/直流
电气连接器 接头，4极（3+PE）
电气连接说明 连接器4极（3+PE），符合EN 175301-803
符合性说明 CE–根据低压指令2014/35/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD
密封 NBR
重量[kg] 0.75

力士乐REXROTH压力开关
R901107394 HED8OH-2X/50K14KW
R901107394 HED8OH-20/50K14KW
压力继电器
50 bar，带 NC/NO 功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）
50 bar，带 NC/NO 功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）
电流从1 mA到2.0 A的无电势切换。小滞后，取决于设置的切换点。高重复精度＜设定压力的1%
带刻度的旋钮
活塞式压力开关
具有NC触点/NO触点功能的微动开关
法兰连接
无配对连接器，连接器DIN EN 175301-803
带NBR密封
产品属性
连接图 法兰连接（ISO 16873）
产品系列 HED 8
压力[bar] 50
连接类型 法兰连接
输出信号 具有常闭触点/NO触点功能的微动开关
电源电压 12…250伏交流/直流
电气连接器 接头，4极（3+PE）
电气连接说明 连接器4极（3+PE），符合EN 175301-803
符合性说明 CE–根据低压指令2014/35/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD
密封 NBR
重量[kg] 0.68

力士乐REXROTH压力开关
R901102716 HED8OA-2X/350K14KW
R901102716 HED8OA-20/350K14KW
350 bar，带有 NC / NO 功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）
电流从1 mA到2.0 A的无电势切换。小滞后，取决于设置的切换点。高重复精度＜设定压力的1%
带刻度的旋钮
活塞式压力开关
具有NC触点/NO触点功能的微动开关
管道安装
无配对连接器，连接器DIN EN 175301-803
带NBR密封
产品属性
连接图 内螺纹G1/4
产品系列 HED 8
压力[bar] 350
连接类型 管道
输出信号 具有常闭触点/NO触点功能的微动开关
电源电压 12…250伏交流/直流
电气连接器 接头，4极（3+PE）
电气连接说明 连接器4极（3+PE），符合EN 175301-803
符合性说明 CE–根据低压指令2014/35/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD
密封 NBR
重量[kg] 0.84


力士乐REXROTH压力开关
R901107790 HED8OP-2X/100K14AS
R901107790 HED8OP-20/100K14AS
100 bar，带有 NC / NO 功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）
电流从1 mA到2.0 A的无电势切换。小滞后，取决于设置的切换点。高重复精度＜设定压力的1%
活塞式压力开关
具有NC触点/NO触点功能的微动开关
底板安装
带刻度和保护帽的内六角体
无配对连接器，连接器DIN EN 175301-803
带NBR密封
产品属性
连接图 底板安装
产品系列 HED 8
压力[bar] 100
连接类型 底板安装
输出信号 具有常闭触点/NO触点功能的微动开关
电源电压 12…250伏交流/直流
电气连接器 接头，4极（3+PE）
电气连接说明 连接器4极（3+PE），符合EN 175301-803
符合性说明 CE–根据低压指令2014/35/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD
密封 NBR
重量[kg] 0.78


力士乐REXROTH压力继电器HED8OH-2X/50K14
压力开关R901102349 HED8OH-20/50K14
50 bar，带 NC/NO 功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）
电流从1 mA到2.0 A的无电势切换。小滞后，取决于设置的切换点。高重复性<设定压力的1%
六角形
活塞压力开关
具有打开/关闭功能的微动开关
无电缆盒，装置插头DIN EN 175301-803
带NBR密封
产品特性
连接图像 法兰连接（ISO 16873）
产品系列 HED 8
压力[bar] 50
连接类型 法兰连接
输出信号 具有打开/关闭功能的微动开关
电源电压 12…250伏交流/直流
电气插头 设备插头4针（3°PE）
电气连接说明 设备插头4针（3?PE），符合EN 175301-803
符合性说明 CE符合低压指令2014/35/EU
压力流体 HLP、HLP、hdpd、HVLP、HVLPD
密封 NBR
重量[kg] 0.56



力士乐REXROTH压力开关HED 8 OP-2X/350K14
压力继电器R901106453 HED8OP-20/350K14
350巴，具有打开/关闭功能的微型开关，装置插头DIN EN 175301-803（大立方体插头）
电流从1 mA到2.0 A的无电势切换。小滞后，取决于设置的切换点。高重复性<设定压力的1%
活塞压力开关
具有打开/关闭功能的微动开关
调整类型：带六角套筒、无刻度、无保护帽的主轴
无电缆盒，装置插头DIN EN 175301-803
带NBR密封
产品特性
连接图像 板式结构
压力[bar] 350
连接类型 板式结构
输出信号 具有打开/关闭功能的微动开关
电源电压 12至250 V交流/直流
电气插头 设备插头4针（3+PE）
电气连接说明 设备插头4针（3+PE），符合EN 175301-803
符合性说明 CE符合低压指令2014/35/EU
压力流体 HLP、HLP、hdpd、HVLP、HVLPD
密封件 NBR
重量[kg] 0.7431


力士乐REXROTH压力开关HED 8 OP-2X/100K14S
压力继电器R901106509 HED8OP-20/100K14S
100巴，具有打开/关闭功能的微型开关，装置插头DIN EN 175301-803（大立方体插头）
电流从1 mA到2.0 A的无电势切换。小滞后，取决于设置的切换点。高重复性<设定压力的1%
活塞压力开关
具有打开/关闭功能的微动开关
调节类型：带六角套筒的主轴，无刻度，带保护帽，可密封
无电缆盒，装置插头DIN EN 175301-803
带NBR密封
产品特性
连接图像 板式结构
压力[bar] 100
连接类型 板式结构
输出信号 具有打开/关闭功能的微动开关
电源电压 12至250 V交流/直流
电气插头 设备插头4针（3+PE）
电气连接说明 设备插头4针（3+PE），符合EN 175301-803
符合性说明 CE符合低压指令2014/35/EU
压力流体 HLP、HLP、hdpd、HVLP、HVLPD
密封件 NBR
重量[kg] 0.7656

力士乐REXROTH压力开关HED 8 OH-2X/350K14
压力继电器R901101640 HED8OH-20/350K14
350巴，具有打开/关闭功能的微型开关，装置插头DIN EN 175301-803（大立方体插头）
电流从1 mA到2.0 A的无电势切换。小滞后，取决于设置的切换点。高重复性<设定压力的1%
活塞压力开关
具有打开/关闭功能的微动开关
调整类型：带六角套筒、无刻度、无保护帽的主轴
无电缆盒，装置插头DIN EN 175301-803
带NBR密封
连接图像 法兰连接（ISO 16873）
大压力[bar] 350
连接类型 法兰连接
输出信号 具有打开/关闭功能的微动开关
电源电压 12至250 V交流/直流
电气插头 设备插头4针（3°PE）
电气连接说明 设备插头4针（3?PE），符合EN 175301-803
符合性说明 CE符合低压指令2014/35/EU
压力流体 HLP、HLP、hdpd、HVLP、HVLPD
密封件 NBR
重量[kg] 0.556601

力士乐REXROTH压力开关HED8OH-2X/200K14V
压力继电器R901099789 HED8OH20/200K14/V
200巴，具有打开/关闭功能的微型开关，装置插头DIN EN 175301-803（大立方体插头）
电流从1 mA到2.0 A的无电势切换。小滞后，取决于设置的切换点。高重复性<设定压力的1%
活塞压力开关
具有打开/关闭功能的微动开关
调整类型：带六角套筒、无刻度、无保护帽的主轴
无电缆盒，装置插头DIN EN 175301-803
带FKM密封件
产品特性
连接图像 法兰连接（ISO 16873）
大压力[bar] 200
连接类型 法兰连接
输出信号 具有打开/关闭功能的微动开关
电源电压 12至250 V交流/直流
电气插头 设备插头4针（3+PE）
电气连接说明 设备插头4针（3+PE），符合EN 175301-803
符合性说明 CE符合低压指令2014/35/EU
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HETG、HEES、HEPG
密封件 FKM
重量[kg] 0.55

力士乐REXROTH压力开关HED 8 OA-2X/350K14KW
R901102716
350巴，具有打开/关闭功能的微型开关，装置插头DIN EN 175301-803（大立方体插头）
电流从1 mA到2.0 A的无电势切换。小滞后，取决于设置的切换点。高重复性<设定压力的1%
活塞压力开关
具有打开/关闭功能的微动开关
管道安装
调节类型：带刻度的旋钮
无电缆盒，装置插头DIN EN 175301-803
带NBR密封
连接图像 内螺纹G1/4
大压力[bar] 350
连接类型 管道
输出信号 具有打开/关闭功能的微动开关
电源电压 12至250 V交流/直流
电气插头 设备插头4针（3+PE）
电气连接说明 设备插头4针（3+PE），符合EN 175301-803
符合性说明 CE符合低压指令2014/35/EU
压力流体 HLP、HLP、hdpd、HVLP、HVLPD
密封件 NBR
重量[kg] 0.84
