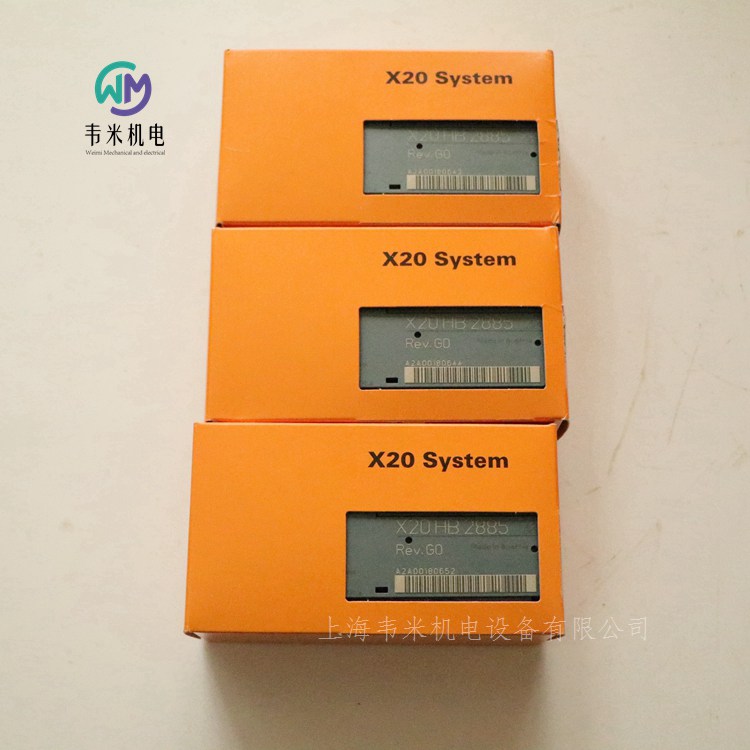

贝加莱总线控制器模块X20HB2885，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

贝加莱B&R扩展型总线控制器系统模块
物料号:
X20HB2885
描述:
主动集线器扩展模块
2个用于冗余布线的快速以太网集线器
支持热插拔
X20BC8084 POWERlink总线控制器和X20HB8884模块配备了集成链路选择器功能。根据使用的总线底座，可提供额外的1或2个插槽。有源X20HB2885集线器扩展模块可以在这些插槽中操作。
有源集线器扩展模块配备了一个集成的2x集线器，并允许冗余布线。这意味着，如果总线控制器或紧凑型链路选择器出现故障，两个端口之间的连接将保持完好。模块和网络的状态由LED指示。
简短描述
集线器2端口快速以太网集线器，用于冗余布线
一般信息
状态指示灯模块状态、总线功能
Diagnostics
模块状态是，使用LED状态指示灯
总线功能是，使用LED状态指示灯
功耗1.17 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
EAC是
KC是
接口
类型有源集线器扩展模块
变体2x屏蔽RJ45
线路长度。2个车站之间100米（路段长度）
传输速率100 Mbit/s
转移
物理层100base-TX
半双工是
全双工否
自动协商是
自动MDI/MDIX是
集线器传播延迟0.96到1?s
电气特性
电气隔离与以太网隔离的电源（IF1和IF2）
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
X20BC8084和X20HB8884的插槽集线器扩展

贝加莱B&R触摸屏操作面板
物料号:
5AP933.185B-00
描述:
AP9x3、PPC900、PPC2100、PPC2200或PPC3100面板
18.5英寸TFT高清彩色显示屏
多点触控（PCT）
控制柜安装
自动化面板18.5英寸高清TFT-1366 x 768像素（16:9）-多点触摸（投影电容式）-控制柜安装-横向格式-适用于PPC900/PPC2100/PPC3100/PPC2200-适用于链接模块
一般信息
B&R ID代码0xE16B
认证
CE是
UKCA是
UL cULus E115267
工业控制设备
EAC是
陈列
类型TFT颜色
对角线18.5“
颜色1670万
分辨率HD，1366×768像素
对比度1000:1
视角
水平方向R=85°/方向L=85°
垂直方向U=80°/方向D=80°
背光
类型LED
亮度（可调光）典型值。15至450 cd/m?
半亮度时间50000小时
触摸屏
技术投影电容触摸（PCT）
透射率>90%
操作条件
污染程度符合EN 61131-2污染程度2
防护等级符合EN 60529前部：IP65
背面：IP20（仅带已安装的链路模块或已安装的系统单元）
防护等级符合UL 50标准正面：仅4X型室内使用
机械性能
正面
框架铝，涂层
黑色设计
垫片3 mm固定垫片
尺寸
宽度475 mm
高度295 mm
重量约4470克


贝加莱B&R触摸屏操作面板
物料号:
4PP045.0571-062停产，用4PP065-0571-P74替代
描述:
电源板PP45 5.7“QVGA彩色LC显示屏，带触摸屏（电阻式）、10个触摸键、64 MB DRAM、48 kB SRAM、CompactFlash插槽、1x ETH 10/100、1x X2X链路、2x USB、IP65防护（从正面看）、单独订购程序存储器、单独订购TB103和TB704接线板。
一般信息
电池
Renata型950毫安时
使用寿命2?年
可移动是的，可从外部访问
变体锂离子
认证
总工程师
UL
KC是
24 VDC电源
输入电压24 VDC±25%
控制器
模式/节点开关2个，每个开关16位
电源故障逻辑系统管理控制器，10毫秒缓冲时间
处理器ELAN SC520 100 MHz，与英特尔兼容
看门狗内部系统管理控制器
实时时钟
电池支持是
主存储器64 MB DRAM
SRAM
尺寸48 kB
电池支持是
PP45紧凑型中频插槽1
陈列
类型彩色LCD
对角线5.7英寸（144毫米）
颜色512
分辨率QVGA，320 x 240像素
视角
水平方向R/方向L=40°
垂直方向U=40°/方向D=50°
背光
亮度140 cd/m?
半亮度时间55000小时
触摸屏
技术模拟，电阻
接口
CompactFlash插槽1
类型I
通用串口总线
数量2
类型USB 2.0
变体类型A
传输速率低速（1.5兆比特/秒）、全速（12兆比特/斯）、高速（480兆比特/s）
载流能力。每个连接500mA
以太网
数量1
传输速率10/100 Mbit/s
波特率100 Mbit/s
X2X
数量1
变体4针插头
状态LED是
钥匙
功能键10
操作条件
防护等级符合EN 60529 IP65（正面）/IP20（背面）
环境条件
温度
操作0至50°C
储存-20至70°C
运输-20至70°C
相对湿度
操作10%至90%
储存温度≤40°C:5至90%，非冷凝
T>40°C:<90%
机械性能
尺寸
宽度203 mm
高度145 mm
深度55 mm
重量0.5 kg



贝加莱B&R触摸屏卡件
物料号:
5DLDVI.1000-01
描述:
可用于所有Automation Panel 900设备
DVI-D、RS232和USB 2.0连接
DVI代表数字视频接口。当与标准的兼容性很重要时，DVI链接是。通过DVI连接，自动化面板也可以与其他制造商的系统通用。这种类型的传输支持通过单独的电缆传输显示数据、USB 2.0数据和触摸屏数据。
一般信息
BL调节器是
B&R ID代码0x1A0B
认证
CE是
UKCA是
UL cULus E115267
工业控制设备
KC是
接口
COM1
RS232型，非电隔离
变体DSUB，9针，内螺纹
波特率115 kbit/s
通用串口总线
数量1
如果电缆长度≤5 m，则类型为USB 2.0
USB 1.1，如果电缆长度>5米
变体类型B
面板输入
变体DVI-D
SDL/DVI型
电气特性
标称电压24 VDC±25%，SELV
标称电流。4.2A
典型功耗。3 W
机械性能
定位螺钉
数量2
拧紧力矩0.5 Nm


贝加莱B&R电机电缆
物料号:
8CM015.12-3
描述:
可用于电缆拖链
专门组装用于ACOPOS 1180/1320伺服驱动器和B&R伺服电机，电机连接器尺寸为1
电机电缆，长度15 m，4x 4 mm?+2x 0.75 mm?+2x 1 mm?，8针内螺纹Intercontec电机连接器尺寸1，可用于电缆拖链
一般信息
电缆横截面4 x 4 mm?+2 x 0.75 mm?+2 x 1 mm?
耐久性耐油性符合HD 22.10附录A和DIN EN 60811-404
证书E170315 cRUus AWM STYLE 21223 AWM I/II A/B 80°C 1000 V FT1
认证
CE是
UKCA是
UL cULus E225616
功率转换设备
EAC是
电缆施工
电力线
数量4
电线绝缘PP
电线颜色黑色、棕色、蓝色、黄色/绿色
变型镀锡铜绞线
横截面4 mm?
屏蔽号
搁浅否
信号线
数量4
电线绝缘PP
电线颜色白色、白色/红色、白色/蓝色、白色/绿色
变型镀锡铜绞线
横截面2 x 0.75 mm?+2 x 1 mm?
屏蔽成对单独屏蔽，镀锡铜编织，光学覆盖率>85%，箔屏蔽
Stranding White with White/red and White/blue with White/green
带填充元件和箔屏蔽的电缆绞合
电缆屏蔽镀锡铜编织，光学覆盖率>85%和箔屏蔽
外护套
材料TPU
橙色，类似于RAL 2003平面
标签B&R 4 G 4+（2x0.75）C+（2x1）C C E170315 cRUus AWM STYLE 21223 AWM I/II A/B 80°C 1000 V FT1
连接器
型号8针内螺纹speedtec电机连接器，尺寸1.0
交配周期<500
触点8（4个电源触点和4个信号触点）
连接时的防护等级符合EN 60529 IP66/67
电气特性
工作电压。1000真空（UL）
试验电压
电线-电线4 kV
屏蔽线4 kV
导体电阻
电力线≤5.1Ω/km
信号线0.75mm?：≤26.7Ω/km，1mm?：≤20Ω/km
绝缘电阻≥500 M?*公里
载流能力符合DIN VDE 0298第4部分表11
壁挂式30 A
安装在导管或电缆管道中30 A
安装在电缆桥架中30 A
环境条件
温度
移动-20°C至+80°C
静态-20°C至+90°C
机械性能
尺寸
长度15m
直径15.4 mm±0.4 mm
弯曲半径
单个弯曲>48 mm
移动>119毫米
拖动链数据
加速度。50 m/s?（取决于行进路径的长度）
弹性周期≥5000000
速度。300米/分钟
重量4.2 kg


贝加莱B&R旋变电缆
物料号:
8CR015.12-1
描述:
可用于电缆拖链
专门组装用于ACOPOS伺服驱动器和B&R伺服电机
分解器电缆，长度15 m，3x 2x 24 AWG（19x 0.127），12针内螺纹Intercontec分解器连接器，9针外螺纹DSUB伺服连接器，可用于电缆拖链
一般信息
电缆横截面3x 2x 24 19 AWG
耐久性符合VDE 0472第803部分的耐油性以及标准液压油
认证UL AWM 20671型，90°C，30 V，E63216和CSA AWM，90°C.30 V，I/II A/B FT1 LL46064
认证
CE是
UKCA是
UL cULus E225616
功率转换设备
电缆施工
信号线
数量6
电线绝缘特殊热塑性材料
电线颜色白色/棕色、绿色/黄色、灰色/粉色
变型镀锡铜绞线
横截面24 AWG/19 AWG
屏蔽号
搁浅白色与棕色，绿色与黄色，灰色与粉色
电缆绞合用箔屏蔽将3对电缆绞合在一起
电缆屏蔽铜编织，光学覆盖率≥90%，箔屏蔽
外护套
材料PUR
绿色，类似于RAL 6018平面
标签B&R 3x2x24 AWG FLEX UL AWM STYLE 20671 90°C 30 V E63216 CSA AWM 90°C 30V I/II A/B FT1 LL46064
连接器
类型12针内螺纹Intercontec解析器连接器
交配周期<500
12
附加连接器9针公DSUB伺服连接器
交配周期：<200
：9
连接时的防护等级符合EN 60529:IP20
连接时的防护等级符合EN 60529 IP66/67
电气特性
工作电压≤30 Veff
试验电压
电线-1.5 kV电线
电线-屏蔽0.8 kV
导体电阻
信号线≤86Ω/km
绝缘电阻>200 MΩ*km
环境条件
温度
移动-20°C至+80°C
静态-20°C至+90°C
机械性能
尺寸
长度15m
直径6.5 mm±0.2 mm
弯曲半径
单个弯头≥20 mm
移动≥50 mm
拖动链数据
加速度≤6 g
弹性周期>3000000
速度≤4 m/s
重量1.1 kg
