B&R同步电机8JSA32.R0030D600-0，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！

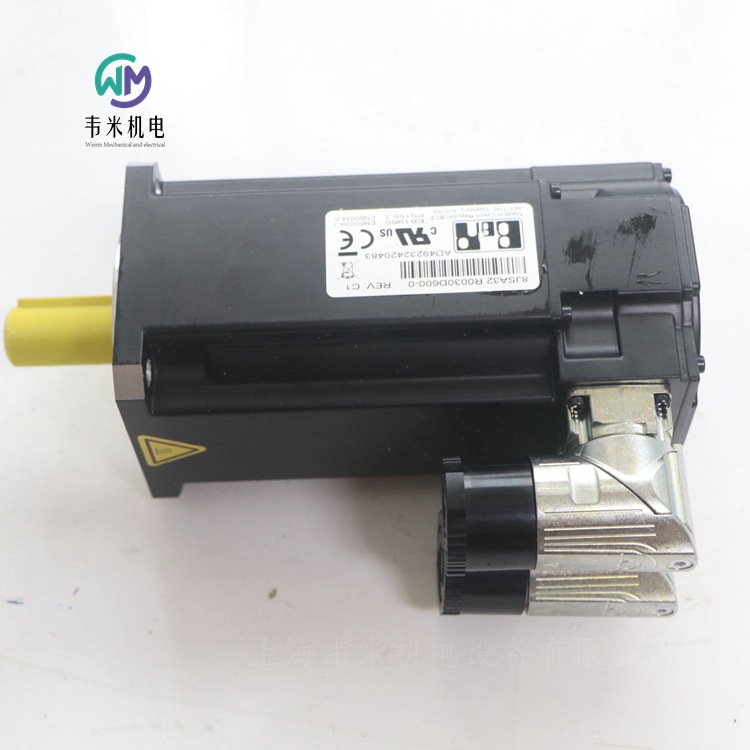

贝加莱B&R同步电机
物料号:
8JSA32.R0030D600-0
描述:
同步电机，自冷，尺寸3，长度2，标称转速3000 rpm
发动机
标称转速nN[rpm]3000
极对数4
标称扭矩Mn[Nm]181
标称功率PN[W]569
标称电流IN[A]13.
失速扭矩M0[Nm]2
失速电流I0[A]144
扭矩Mmax[Nm]82.
电流Imax[A]72.
转速nmax[rpm]8100
扭矩常数KT[Nm/A]14.
电压常数KE[V/1000 rpm]898.
定子电阻R2ph[Ω]2376
定子电感L2ph[mH]465.
电时间常数tel[ms]2
热时间常数ttherm[min]17
惯性矩J[kgcm2]059
不带制动器的重量m[kg]223
抱闸
制动器的保持扭矩MBr[Nm]25.
制动器质量[kg]027
制动器的惯性矩JBr[kgcm2]0011
建议
ACOPOS 8Vxxxx.xx…1016
ACOPOSmulti 8BVIxxxx...0014
ACOPOS P3 8Ixxxx...2X2X
B&R电机电缆的横截面[mm2]075
连接器尺寸1.0

贝加莱B&R电源模块
物料号:
X20PS3300
描述:
X2X链路和内部I/O电源的馈电
馈电和X2X链路电源的电气隔离
可通过同时操作多个电源模块实现X2X链路电源的冗余
电源模块配备了X2X链路的馈线以及内部I/O电源。
简短描述
用于I/O和总线的24 VDC电源模块
一般信息
B&R ID代码0x1BC0
状态指示灯过载、运行状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
过载是，使用LED状态指示灯和软件
X2X链路电源的功耗1.42 W
功耗
内部I/O 0.6 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
X2X链路电源输入
输入电压24 VDC-15%/+20%
输入电流大值。零点七一
保险丝集成，无法更换
反极性保护是
X2X链路电源输出
标称输出功率7 W
并联是
冗余操作是
过载特性防短路、临时过载
输入I/O电源
输入电压24 VDC-15%/+20%
保险丝所需线路保险丝：大10 A，慢速熔断
反极性保护无
输出I/O电源
标称输出电压24 VDC
短路行为所需线路保险丝
允许接触负载10 A
电气特性
电气隔离
X2X链路电源与X2X链路供电电源隔离
I/O电源未与I/O电源隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额—参见“减额”一节。
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x电源总线模块X20BM01
间距12.5+0.2mm

贝加莱B&R电机控制器模块
物料号:
X20MM2436
描述:
2x输出（H桥），带PWM控制和24至39 VDC±25%电源
3 A标称电流（3.5 A大电流）
15赫兹至50千赫频率，16位
频率模式，分辨率为10至6553.5 Hz或1至655.35 Hz。
PWM分辨率，15位+符号，小10 ns
可配置抖动
2x 2个24V输入，可配置为AB
接收器连接
单线连接
电机桥模块用于控制2台额定电压为24至39 VDC±25%、额定电流高达3 a的直流电机。该模块可重新配置，并在电流控制器模式下用于控制电感负载。该模块还配备了4个数字输入，可以用作增量计数器。每个电机都由一个全桥（H桥）控制。这使得马达能够在两个方向上移动。
简短描述
I/O模块2通道PWM电机桥，2个AB增量编码器
一般信息
B&R ID代码0x26B5
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输出是，使用LED状态指示灯和软件
I/O电源是，使用软件
功耗
总线0.01 W
内部I/O-
外部I/O
24伏直流2.45瓦
48伏直流3.15瓦
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cURus E225616
功率转换设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
数字输入
数量4
标称电压24 VDC
输入电压24 VDC（-15%/+20%）
约24 VDC时的输入电流。1.3毫安
输入电路接收器
输入滤波器
硬件<5?s
软件
连接类型1线连接
输入电阻类型。18 kΩ
附加功能2个AB增量编码器、1个ABR计数器、2个事件计数器、2次周期持续时间/门测量
切换阈值
低<5 VDC
高>15 VDC
通道和母线之间的绝缘电压500 V
AB增量编码器
数量2
编码器输入24 V，不对称
计数器大小16位
输入频率大值。50千赫
评估4x
方波脉冲信号形式
PWM输出
数量2
标称电压24至39 VDC±25%
标称电流3 A
大电流3.5 A（2 s）
PWM频率标准工作模式：15 Hz至50 kHz
频率工作模式：1 Hz至6553.5 Hz
SuperVibe工作模式：1 Hz至50 kHz
执行器电源
外部供应
保险丝所需线路保险丝：大10 A，慢速熔断
输出保护过电流或短路时的热关闭
变体H桥
可配置抖动幅度、频率
周期持续时间分辨率（PWM/电流操作模式）16位，小20μs
频率分辨率频率模式
缩放0.1 Hz<3000 Hz：0.1 Hz；3000至6553.5赫兹：0.1至0.4赫兹
缩放0.01 Hz<300 Hz：0.01 Hz；300至655.35赫兹：0.01至0.04赫兹
SuperVibe模式
缩放1 Hz<10 kHz：1 Hz；10至50千赫：1至40赫兹
缩放0.1 Hz<1000 Hz：0.1 Hz；1000至6553.5赫兹：0.1至4赫兹
相移PWM1至PWM2 180°-如果可能（根据操作模式）
直流母线电容100μF
PWM脉宽15位加号≥10 ns
频率模式15位加号≥10 ns
通道和母线之间的绝缘电压500 V
电气特性
电气隔离
通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至50°C
垂直安装方向不允许
减额—参见“减额”一节。
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM31。
节距25+0.2mm

贝加莱B&R触摸屏操作面板
物料号:
5AP933.185B-00
描述:
AP9x3、PPC900、PPC2100、PPC2200或PPC3100面板
18.5英寸TFT高清彩色显示屏
多点触控（PCT）
控制柜安装
自动化面板18.5英寸高清TFT-1366 x 768像素（16:9）-多点触摸（投影电容式）-控制柜安装-横向格式-适用于PPC900/PPC2100/PPC3100/PPC2200-适用于链接模块
一般信息
B&R ID代码0xE16B
认证
CE是
UKCA是
UL cULus E115267
工业控制设备
EAC是
陈列
类型TFT颜色
对角线18.5“
颜色1670万
分辨率HD，1366×768像素
对比度1000:1
视角
水平方向R=85°/方向L=85°
垂直方向U=80°/方向D=80°
背光
类型LED
亮度（可调光）典型值。15至450 cd/m?
半亮度时间50000小时
触摸屏
技术投影电容触摸（PCT）
透射率>90%
操作条件
污染程度符合EN 61131-2污染程度2
防护等级符合EN 60529前部：IP65
背面：IP20（仅带已安装的链路模块或已安装的系统单元）
防护等级符合UL 50标准正面：仅4X型室内使用
机械性能
正面
框架铝，涂层
黑色设计
垫片3 mm固定垫片
尺寸
宽度475 mm
高度295 mm
重量约4470克


贝加莱B&R触摸屏操作面板
物料号:
4PP045.0571-062停产，用4PP065-0571-P74替代
描述:
电源板PP45 5.7“QVGA彩色LC显示屏，带触摸屏（电阻式）、10个触摸键、64 MB DRAM、48 kB SRAM、CompactFlash插槽、1x ETH 10/100、1x X2X链路、2x USB、IP65防护（从正面看）、单独订购程序存储器、单独订购TB103和TB704接线板。
一般信息
电池
Renata型950毫安时
使用寿命2?年
可移动是的，可从外部访问
变体锂离子
认证
总工程师
UL
KC是
24 VDC电源
输入电压24 VDC±25%
控制器
模式/节点开关2个，每个开关16位
电源故障逻辑系统管理控制器，10毫秒缓冲时间
处理器ELAN SC520 100 MHz，与英特尔兼容
看门狗内部系统管理控制器
实时时钟
电池支持是
主存储器64 MB DRAM
SRAM
尺寸48 kB
电池支持是
PP45紧凑型中频插槽1
陈列
类型彩色LCD
对角线5.7英寸（144毫米）
颜色512
分辨率QVGA，320 x 240像素
视角
水平方向R/方向L=40°
垂直方向U=40°/方向D=50°
背光
亮度140 cd/m?
半亮度时间55000小时
触摸屏
技术模拟，电阻
接口
CompactFlash插槽1
类型I
通用串口总线
数量2
类型USB 2.0
变体类型A
传输速率低速（1.5兆比特/秒）、全速（12兆比特/斯）、高速（480兆比特/s）
载流能力。每个连接500mA
以太网
数量1
传输速率10/100 Mbit/s
波特率100 Mbit/s
X2X
数量1
变体4针插头
状态LED是
钥匙
功能键10
操作条件
防护等级符合EN 60529 IP65（正面）/IP20（背面）
环境条件
温度
操作0至50°C
储存-20至70°C
运输-20至70°C
相对湿度
操作10%至90%
储存温度≤40°C:5至90%，非冷凝
T>40°C:<90%
机械性能
尺寸
宽度203 mm
高度145 mm
深度55 mm
重量0.5 kg



贝加莱B&R触摸屏卡件
物料号:
5DLDVI.1000-01
描述:
可用于所有Automation Panel 900设备
DVI-D、RS232和USB 2.0连接
DVI代表数字视频接口。当与标准的兼容性很重要时，DVI链接是。通过DVI连接，自动化面板也可以与其他制造商的系统通用。这种类型的传输支持通过单独的电缆传输显示数据、USB 2.0数据和触摸屏数据。
一般信息
BL调节器是
B&R ID代码0x1A0B
认证
CE是
UKCA是
UL cULus E115267
工业控制设备
KC是
接口
COM1
RS232型，非电隔离
变体DSUB，9针，内螺纹
波特率115 kbit/s
通用串口总线
数量1
如果电缆长度≤5 m，则类型为USB 2.0
USB 1.1，如果电缆长度>5米
变体类型B
面板输入
变体DVI-D
SDL/DVI型
电气特性
标称电压24 VDC±25%，SELV
标称电流。4.2A
典型功耗。3 W
机械性能
定位螺钉
数量2
拧紧力矩0.5 Nm


贝加莱B&R电机电缆
物料号:
8CM015.12-3
描述:
可用于电缆拖链
专门组装用于ACOPOS 1180/1320伺服驱动器和B&R伺服电机，电机连接器尺寸为1
电机电缆，长度15 m，4x 4 mm?+2x 0.75 mm?+2x 1 mm?，8针内螺纹Intercontec电机连接器尺寸1，可用于电缆拖链
一般信息
电缆横截面4 x 4 mm?+2 x 0.75 mm?+2 x 1 mm?
耐久性耐油性符合HD 22.10附录A和DIN EN 60811-404
证书E170315 cRUus AWM STYLE 21223 AWM I/II A/B 80°C 1000 V FT1
认证
CE是
UKCA是
UL cULus E225616
功率转换设备
EAC是
电缆施工
电力线
数量4
电线绝缘PP
电线颜色黑色、棕色、蓝色、黄色/绿色
变型镀锡铜绞线
横截面4 mm?
屏蔽号
搁浅否
信号线
数量4
电线绝缘PP
电线颜色白色、白色/红色、白色/蓝色、白色/绿色
变型镀锡铜绞线
横截面2 x 0.75 mm?+2 x 1 mm?
屏蔽成对单独屏蔽，镀锡铜编织，光学覆盖率>85%，箔屏蔽
Stranding White with White/red and White/blue with White/green
带填充元件和箔屏蔽的电缆绞合
电缆屏蔽镀锡铜编织，光学覆盖率>85%和箔屏蔽
外护套
材料TPU
橙色，类似于RAL 2003平面
标签B&R 4 G 4+（2x0.75）C+（2x1）C C E170315 cRUus AWM STYLE 21223 AWM I/II A/B 80°C 1000 V FT1
连接器
型号8针内螺纹speedtec电机连接器，尺寸1.0
交配周期<500
触点8（4个电源触点和4个信号触点）
连接时的防护等级符合EN 60529 IP66/67
电气特性
工作电压。1000真空（UL）
试验电压
电线-电线4 kV
屏蔽线4 kV
导体电阻
电力线≤5.1Ω/km
信号线0.75mm?：≤26.7Ω/km，1mm?：≤20Ω/km
绝缘电阻≥500 M?*公里
载流能力符合DIN VDE 0298第4部分表11
壁挂式30 A
安装在导管或电缆管道中30 A
安装在电缆桥架中30 A
环境条件
温度
移动-20°C至+80°C
静态-20°C至+90°C
机械性能
尺寸
长度15m
直径15.4 mm±0.4 mm
弯曲半径
单个弯曲>48 mm
移动>119毫米
拖动链数据
加速度。50 m/s?（取决于行进路径的长度）
弹性周期≥5000000
速度。300米/分钟
重量4.2 kg
