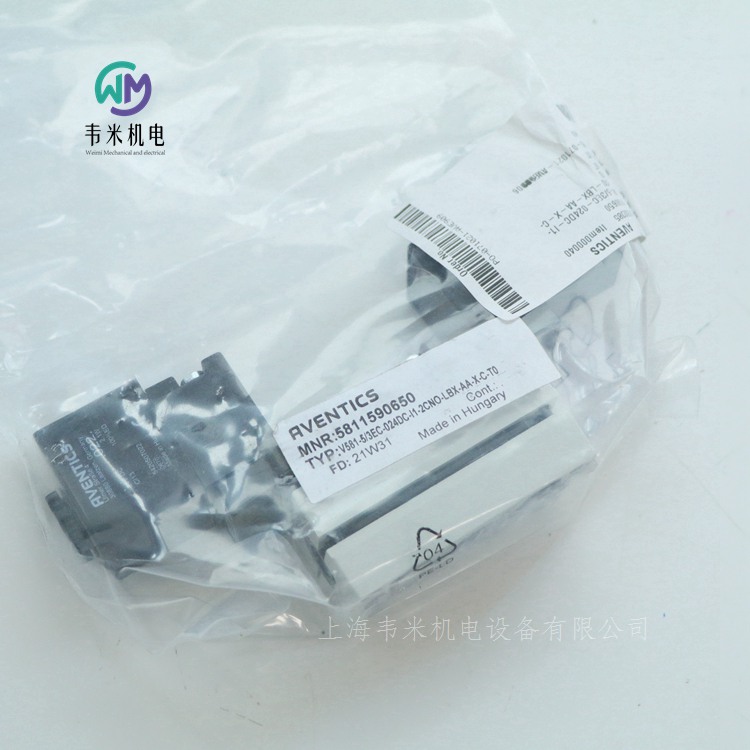

安沃驰三位五通电磁阀5811590650，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！

安沃驰三位五通换向阀, 系列 581, 尺寸1 5811590650
V581-5/3EC-024DC-I1-2CNO-LBX-AA-X-C-T0
 581 系列符合 ISO 5599-1 阀门标准。该系列模块化水平高，具备各种阀门功能，提供一体化节流阀、各类先导线圈以及种类齐全的配件。
规格
操作电子
额定流量Qn1100 l/min
换向原理5/3
结构中位排气
压缩空气 接口 出口按照标准ISO 5599-1制造的接地板
小运行压力3 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置锁定式, 按钮式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
密封原理软密封
先导内部
标准ISO 5599-1
预控阀的宽度30x22 mm CNOMO
阀门结构形式滑阀
组合原理（闭锁原理）单重底板原理
连接类型底板连接
压缩空气 接口 人口按照标准ISO 5599-1制造的接地板
压缩空气连接 排气按照标准ISO 5599-1制造的接地板
压缩空气连接 先导 排气M5
功率 消耗 DC2 W
流动电导系数C4.3 l/(s*bar)
尺寸ISO 1
特点
标准化阀门系统
ISO 1 至 4 尺寸
坚固设计
集成排气节流阀
多个电压范围
压力范围高可达 16 bar
CNOMO 接口
尺寸小
切换速度快
通过在线配置器轻松灵活地进行特定个性化配置

安沃驰短行程气缸, 系列 KHZ-0822010642
实用原则 双作用式
缓冲 弹性
磁性销钉 带磁性活塞
活塞直径 32 mm
活塞杆螺纹 M6
行程 15 mm
防尘圈 聚氨酯
压缩空气连接 G 1/8
压缩空气接口型号 内螺纹
压缩空气连接 内螺纹
低 / 高环境温度 -25 ... 80 °C
介质温度范围 -25 ... 80 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
确定活塞推力的压力 6.3 bar
材料
气缸管子 铝材, 阳极氧化处理
活塞杆 不锈钢
活塞 晴纶橡胶
前端盖板 黄铜 铝材
后盖 铝材
防尘圈 聚氨酯
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰短行程气缸, 系列 KHZ-0822010721
接口 M5双作用式缓冲 弹性活塞杆 内螺纹活塞杆 无旋转
活塞连杆改装 无旋转
实用原则 双作用式
缓冲 弹性
活塞直径 20 mm
行程 10 mm
防尘圈 聚氨酯
压缩空气连接 M5
压缩空气接口型号 内螺纹
压缩空气连接 内螺纹
低 / 高环境温度 -25 ... 80 °C
介质温度范围 -25 ... 80 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
确定活塞推力的压力 6.3 bar
材料
气缸管子 铝材, 阳极氧化处理
活塞杆 不锈钢
活塞 晴纶橡胶
前端盖板 黄铜 铝材
后盖 铝材
防尘圈 聚氨酯
压力必须至少低于环境和介质温度15°C ，并且允许 的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰短行程气缸, 系列 KHZ-0822010741
接口 G 1/8双作用式缓冲 弹性活塞杆 内螺纹活塞杆 无旋转
活塞连杆改装 无旋转
实用原则 双作用式
缓冲 弹性
活塞直径 32 mm
行程 10 mm
防尘圈 聚氨酯
压缩空气连接 G 1/8
压缩空气接口型号 内螺纹
压缩空气连接 内螺纹
低 / 高环境温度 -25 ... 80 °C
介质温度范围 -25 ... 80 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
确定活塞推力的压力 6.3 bar
材料
气缸管子 铝材, 阳极氧化处理
活塞杆 不锈钢
活塞 晴纶橡胶
前端盖板 黄铜 铝材
后盖 铝材
防尘圈 聚氨酯
压力必须至少低于环境和介质温度15°C ，并且允许 的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰短行程气缸, 系列 KHZ-0822010774
接口 G 1/8双作用式缓冲 弹性活塞杆 内螺纹活塞杆 无旋转
活塞连杆改装 无旋转
实用原则 双作用式
缓冲 弹性
活塞直径 63 mm
行程 25 mm
防尘圈 聚氨酯
压缩空气连接 G 1/8
压缩空气接口型号 内螺纹
压缩空气连接 内螺纹
低 / 高环境温度 -25 ... 80 °C
介质温度范围 -25 ... 80 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
确定活塞推力的压力 6.3 bar
材料
气缸管子 铝材, 阳极氧化处理
活塞杆 不锈钢
活塞 晴纶橡胶
前端盖板 黄铜 铝材
后盖 铝材
防尘圈 聚氨酯
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰短行程气缸, 系列 KHZ-0822010847
接口 G 1/8双作用式带磁性活塞缓冲 弹性活塞杆 内螺纹活塞杆 无旋转
活塞连杆改装 无旋转
实用原则 双作用式
缓冲 弹性
磁性销钉 带磁性活塞
活塞直径 32 mm
行程 50 mm
防尘圈 聚氨酯
压缩空气连接 G 1/8
压缩空气接口型号 内螺纹
压缩空气连接 内螺纹
低 / 高环境温度 -25 ... 80 °C
介质温度范围 -25 ... 80 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
确定活塞推力的压力 6.3 bar
材料
气缸管子 铝材, 阳极氧化处理
活塞杆 不锈钢
活塞 晴纶橡胶
前端盖板 黄铜 铝材
后盖 铝材
防尘圈 聚氨酯
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰短行程气缸, 系列 KHZ-0822010823
接口 M5双作用式带磁性活塞缓冲 弹性活塞杆 内螺纹活塞杆 无旋转
活塞连杆改装 无旋转
实用原则 双作用式
缓冲 弹性
磁性销钉 带磁性活塞
活塞直径 20 mm
行程 20 mm
防尘圈 聚氨酯
压缩空气连接 M5
压缩空气接口型号 内螺纹
压缩空气连接 内螺纹
低 / 高环境温度 -25 ... 80 °C
介质温度范围 -25 ... 80 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
确定活塞推力的压力 6.3 bar
材料
气缸管子 铝材, 阳极氧化处理
活塞杆 不锈钢
活塞 晴纶橡胶
前端盖板 黄铜 铝材
后盖 铝材
防尘圈 聚氨酯
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰二位三通阀，LS04-AF 系列-R422103582
2x3/2Qn = 310 l/min常闭/常闭管式连接压缩空气 接口 出口 : φ 6电气连接 : 多芯插头, M8, 3-針手动控制装置 : 按钮式先导 : 内部
换向原理 2x3/2
结构特点 滑阀
外壳 聚甲醛
密封件材料 树胶,氢化-腈-树胶,聚氨酯
标准化电路接口 DIN EN 60947-5-2
防护等级 IP65
芯数 3-針
接口尺寸 M8
类型 多芯插头
额定流量Qn 310 l/min
压缩空气 接口 人口 6
压缩空气 接口 出口 6
工作电压DC 24 V
操作 电子
结构特点 滑阀
操作 电子
先导 内部
密封原理 软密封
工作压力范围 3 ... 7 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
标准化电路接口 DIN EN 60947-5-2
根据标准 DIN EN 61140 评定的保护等级（安全等级） 电子 等级 III
防护等级 带接口 IP65
保护电路 Z-二极管
发光二极管状态显示 黄色
暂载率 100 %
接通时间型号 12 ms
关闭时间型号 15 ms
无用发射符合 EN 61000-6-4:2002
抗干扰性符合 IEC 61000-6-2:2005
固定螺栓 M3
拧紧螺栓的小扭力 0.5 Nm
重量 0.064 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
100％ 的占空比仅适用于单个阀。

 AP/ST系列配电盘阀门的操控单元 R412012745
GREY
规格
类型带两个卡槽位置的旋转开关
低环境温度-30 °C
高环境温度70 °C
重量0.02 kg

安沃驰AP/ST系列配电盘阀门的操控单元
类型 颜色 重量 物料号
按扭 红色 0.011 kg R412012734
按扭 黑色 0.011 kg R412012735
按扭 黄色 0.011 kg R412012736
按扭 绿色 0.011 kg R412012737
蘑菇形按钮 红色 0.024 kg R412012738
蘑菇形按钮 绿色 0.024 kg R412012739
蘑菇形按钮 黄色 0.024 kg R412012740
带棘爪的蘑菇形按钮和旋转松开 红色 0.047 kg  R412012741
控制杆开关 红色 0.014 kg R412012742
控制杆开关 白色 0.014 kg R412012743
带两个卡槽位置的旋转开关 红色 0.02 kg R412012744
带两个卡槽位置的旋转开关 灰色 0.02 kg R412012745
带凹槽和旋转去联锁装置的按键 黑色 0.032 kg R412012748
带两个钥匙的旋转锁 灰色 0.05 kg 2) R412012746
带两个钥匙的旋转锁 灰色 0.05 kg 3) R412015479

低 / 高环境温度 -30 ... 70 °C
将一个ST配电盘阀与一个操作元件组装，可形成一个紧停控制装置。必须遵守EG机器指令2006/42/EG以及标准EN ISO 13850和EN ISO 13849中的相关规定。EN ISO 13849中定义ST配电盘阀为一个单管路部件。对于更高的性能等级（c、d、e）必须使用更坚固的结构。


安沃驰2x二位三通 换向阀, 系列 05-R422103009
2x3/2Qn = 600 l/min常开/常开底板连接手动控制装置 : 按钮式双线圈先导 : 外部的
操作元件 双线圈
换向原理 2x3/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 树胶,氢化-腈-树胶
防护等级 IP65
Qn 1-2 600 l/min
Qn 2-3 520 l/min
额定流量Qn 600 l/min
工作电压DC 24 V
操作 电子
结构特点 滑阀，正重叠
操作 电子
先导 外部的
密封原理 软密封
组合原理（闭锁原理） 底板原理
工作压力范围 -0,9 ... 10 bar
控制压力 小/大 3 ... 8 bar
低 / 高环境温度 -10 ... 60 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气
颗粒大小 max. 40 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量 2-3 520 l/min
先导排气 带先导集中排气
防护等级 带接口 IP65
发光二极管状态显示 黄色
暂载率 100 %
接通时间型号 16 ms
关闭时间型号 25 ms
固定螺栓 内六角螺钉 (TORX) ISO 10664 - 8
拧紧螺栓的小扭力 0,5 Nm
启动力矩公差 ±0,1 mT
重量 0,064 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰二位五通换向阀, 系列 05-R422103013
操作元件 单线圈
复位型 带空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 树胶,氢化-腈-树胶
防护等级 IP65
Qn 1-2 700 l/min
Qn 2-3 600 l/min
额定流量Qn 700 l/min
工作电压DC 24 V
操作 电子
结构特点 滑阀，正重叠
操作 电子
先导 外部的
密封原理 软密封
组合原理（闭锁原理） 底板原理
工作压力范围 -0,9 ... 10 bar
控制压力 小/大 3 ... 8 bar
低 / 高环境温度 -10 ... 60 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气
颗粒大小 max. 40 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 700 l/min
额定流量 1-2 700 l/min
额定流量 2-3 600 l/min
先导排气 带先导集中排气
防护等级 带接口 IP65
发光二极管状态显示 黄色
暂载率 100 %
固定螺栓 内六角螺钉 (TORX) ISO 10664 - 8
拧紧螺栓的小扭力 0,5 Nm
启动力矩公差 ±0,1 mT
重量 0,061 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
先导类型(内先导或外先导)不在阀内体现，而是在阀岛的端板上。



安沃驰二位五通换向阀, 系列 581, 尺寸2-5812180000
标准化 ISO 5599-1
尺寸 ISO 2
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀
外壳 铝材
密封件材料 树胶
防护等级 IP65
额定流量Qn 2700 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
结构特点 滑阀
带有导线盒的基础阀门 不带先导阀的基阀
先导 外部的 内部
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
连接类型 底板连接
标准 ISO 5599-1, ISO 2
ATEX 类型 G 2G Ex mb II T4
ATEX 类型 D 2D Ex tD A21 T130°C
工作压力范围 -0,95 ... 16 bar
控制压力 小/大 3 ... 16 bar
低 / 高环境温度 -20 ... 70 °C
介质温度范围 -20 ... 70 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 2700 l/min
流动电导系数C 10,8 l/(s*bar)
防护等级 带接口 IP65
暂载率 100 %
安装螺钉 带内六方
拧紧螺栓的小扭力 3,5 Nm
重量 0,42 kg
说明：通过把不含线圈基础阀门与CNOMO DO30系列的先导阀（伺服阀）以及ATEX线圈组合在一起，可以生产ATEX产品。ATEX-识别标记: 参见ATEX-Spulen（ATEX线圈）的目录页。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰二位五通换向阀, 系列 581, 尺寸3-5813220000
标准化 ISO 5599-1
尺寸 ISO 3
操作元件 双线圈
换向原理 5/2
结构特点 滑阀
外壳 铝材
密封件材料 树胶
防护等级 IP65
接口尺寸 B型 工业
类型 多芯插头
额定流量Qn 4800 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
结构特点 滑阀
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
连接类型 底板连接
标准 ISO 5599-1, ISO 3
控制压力 小/大 1,5 ... 10 bar
低 / 高环境温度 -15 ... 50 °C
介质温度范围 -15 ... 50 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 4800 l/min
流动电导系数C 18,9 l/(s*bar)
防护等级 带接口 IP65
暂载率 100 %
接通时间型号 14 ms
关闭时间型号 14 ms
安装螺钉 带内六方
拧紧螺栓的小扭力 10 Nm
重量 1,01 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰四位五通换向阀, 系列 740-5727510220
换向原理 5/4
结构特点 膜片式中心阀
外壳 聚甲醛
密封件材料 树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 700 l/min
压缩空气 接口 人口 8x1
压缩空气 接口 出口 8x1
工作电压DC 24 V
操作 电子
结构特点 膜片式中心阀
操作 电子
先导 内部
密封原理 软密封
组合原理（闭锁原理） 盘式原理 单重底板原理
工作压力范围 3 ... 10 bar
低 / 高环境温度 -15 ... 50 °C
介质温度范围 -15 ... 50 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn See table
标准化电路接口 EN 175301-803:2006
防护等级 带接口 IP65
反向极性保护 反极性保护
暂载率 100 %
接通时间型号 20 ms
关闭时间型号 54 ms
在多线路导线板上的组装 PRS-导线板
重量 0,547 kg
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
提示：为确保阀门的工作性能，工作压力不应低于 3 bar ！
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰二位五通换向阀, 系列 TC08-0820060601
操作元件 双线圈
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 树胶,聚氨酯
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 800 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 800 l/min
标准化电路接口 ISO 15217
防护等级 带接口 IP65
暂载率 100 %
在多线路导线板上的组装 P-导线板
拧紧螺栓的扭力 2 Nm
重量 0,172 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰三位五通电磁阀5811590650
