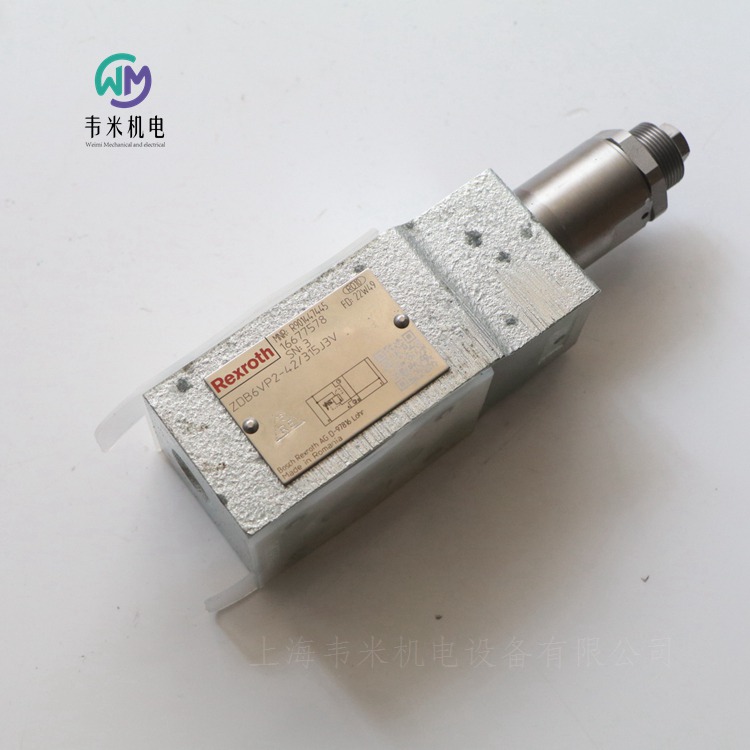

力士乐溢流阀ZDB6VP2-42/315J3V，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH先导控制溢流阀
ZDB6, Z2DB6
规格 6
组件系列 4X
大工作压力 315 bar
大流量 60 l/min
重量：
ZDB6    1kg
Z2DB6  1.2kg
介质  液压油
介质温度范围  -20℃至+80℃
黏度范围  10至800mm?/s
叠加阀
油口安装面，符合 ISO 4401-03-02-0-05（带或不带孔）
4 个压力等级
5 个油路选项
带 1 个或 2 个压力阀阀芯
用于压力调节的 4 种调整类型，可选（旋钮、六角套筒和保护帽、带刻度可锁定旋钮、带刻度旋钮）
防腐蚀设计
ZDB 和 Z2DB 型压力阀是一种采用叠加阀板设计的先导式溢流阀。
这些阀用于限制系统压力。
这些阀门主要由壳体和一个或两个压力阀阀芯组成。
可通过调整类型设置系统压力。
示例型号“VA”：
在初始位置时阀关闭。通道 A 中的压力作用于阀芯。同时，压力还通过喷嘴施加于阀芯的弹簧负载侧并通过喷嘴施加于先导座。如果通道 A 中的压力超过弹簧上设定的值，则先导座开启。
液压油从阀芯的弹簧负载侧、喷嘴和通道流入通道 T。所产生的压降使阀芯移动，从而打开从 A 到 T 的连接，同时维持弹簧处设定的压力。
两个弹簧腔的先导泄油通过通道 T 于外部实现。
德国力士乐REXROTH先导式溢流阀订货号和型号：
R900507526 ZDB6VA1-4X/100V
R900522027 ZDB6VA1-4X/315V
R900409889 ZDB6VA2-4X/100V
R900409886 ZDB6VA2-4X/200V
R900409893 ZDB6VA2-42/315V
R900909480 ZDB6VB1-42/315
R900422214 ZDB6VB2-42/50V
R900431401 ZDB6VB2-42/100
R900409854 ZDB6VB2-4X/200V
R900409896 ZDB6VB2-4X/315V
R900586621 ZDB6VP1-4X/100V
R900596138 ZDB6VP1-4X/200V
R900598455 ZDB6VP1-42/315V
R900447152 ZDB6VP1-42/200
R900409933 ZDB6VP2-42/100V
R900428339 ZDB6VP2-42/200
R900409844 ZDB6VP2-42/200V
R900409844 ZDB6VP2-4X/200V
R900422075 ZDB6VP2-42/315
R900409898 ZDB6VP2-42/315V
R900409847 ZDB6VP2-42/50V
R901447445 ZDB6VP2-42/315J3V
R900411318 Z2DB6VC2-42/315V
R900411314 Z2DB6VD2-42/200V

力士乐REXROTH溢流阀ZDB6VP2-4X/315J3V
R901447445 ZDB6VP2-42/315J3V
公称尺寸 6，符号 P - T，带手动操作
高功率范围的工业液压阀。可靠的压力限制到设定值
开关阀
减压阀
带保护帽的六角形
改进的防腐性能（根据EN ISO 9227进行240小时盐雾试验）
产品特性
连接图像 SO 4401-03-02-0-05
产品系列 Z.DB6V
压力[bar] 315
体积流量[l/min] 60
活塞符号 P
连接类型 中间板
标称尺寸 6
操作类型 手动操作
连接数 4
开关位置数量 2
压力流体 HLP、HLP、hdd、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 1.16

博世力士乐的换向阀可切换流动方向，从而切换液压驱动器的运动或旋转方向。通过相应的转换符号来释放或阻塞所需线路。
力士乐REXROTH液压方向短管阀 4WE6D6X/EG24N9K4/V
电磁阀
R900564105 4WE6D62/EG24N9K4/V
公称尺寸 6，符号 D，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
直动式
滑阀
连接图 ISO 4401-03-02-0-05
压力 [bar] 350
体积流量 [l/min] 70
活塞符号 符号 D
连接类型 板材结构
标称尺寸 6
驱动类型 带电磁操作
连接数 4
开关位置数 2
电源电压 24 VDC
电插头 设备插头 3 针 (2 + PE)
电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 1.44

力士乐REXROTH电磁阀4WE6D6X/EG24N9K4/B08
R900570133 4WE6D62/EG24N9K4/B08
公称尺寸 6，符号 D，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
直动式
滑阀
连接图 ISO 4401-03-02-0-05
压力 [bar] 350
体积流量 [l/min] 70
活塞符号 符号 D
标称尺寸 6
驱动类型 带电磁操作
连接数 4
开关位置数 2
电源电压 24 VDC
电插头 设备插头 3 针 (2 + PE)
电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 1.460


力士乐REXROTH4WE6D6X/EG110N9K4/V
R900944594 4WE6D62/EG110N9K4/V
公称尺寸 6，符号 D，电磁操作，110 V DC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
直动式
滑阀
连接图 ISO 4401-03-02-0-05
压力 [bar] 350
体积流量 [l/min] 70
活塞符号 符号 D
标称尺寸 6
驱动类型 带电磁操作
连接数 4
开关位置数 2
电源电压 110 VDC
电插头 设备插头 3 针 (2 + PE)
电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803
符合性说明 CE - 低电压指令 2014/35 / EU根据 CSA C22.2 No. 139-1982 获得 CSA 批准
液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 1.420

力士乐REXROTH液压方向短管阀 4WE6C6X/EG24N9K4
R900561272 4WE6C62/EG24N9K4
公称尺寸 6，符号 C，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
直动式
滑阀
连接图 ISO 4401-03-02-0-05
压力 [bar] 350
体积流量 [l/min] 70
活塞符号 符号 C
连接类型 板材结构
标称尺寸 6
驱动类型 带电磁操作
连接数 4
开关位置数 2
电源电压 24 VDC
电插头 设备插头 3 针 (2 + PE)
电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 1.46

力士乐REXROTH液压方向短管阀 3WE6B6X/EG24N9K4
R900561270 3WE6B62/EG24N9K4
公称尺寸 6，符号 B，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
直动式
滑阀
连接图 ISO 4401-03-02-0-05
压力 [bar] 350
体积流量 [l/min] 80
活塞符号 符号 B
连接类型 板材结构
标称尺寸 6
驱动类型 带电磁操作
连接数 3
开关位置数 2
电源电压 24 VDC
电插头 设备插头 3 针 (2 + PE)
电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封元件 NBR
重量 [kg] 1.46

力士乐REXROTH电磁阀3WE6A6X/EW230N9K4
R900915672 3WE6A62/EW230N9K4
公称尺寸 6，符号 A，电磁操作，230 V AC 50/60Hz
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
滑阀
直动式
连接图 ISO 4401-03-02-0-05
压力 [bar] 350
体积流量 [l/min] 13
活塞符号 符号 A
标称尺寸 6
驱动类型 带电磁操作
连接数 3
开关位置数 2
电源电压 230 VAC 50/60Hz
电插头 设备插头 3 针 (2 + PE)
电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803
符合性说明 CE - 低电压指令 2014/35 / EU根据 CSA C22.2 No. 139-1982 获得 CSA 批准
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封元件 NBR
重量 [kg] 1.320

力士乐REXROTH液压方向短管阀3WE6A6X/EG24N9K4
R900561180 3WE6A62/EG24N9K4
公称尺寸 6，符号 A，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
直动式
滑阀
连接图 ISO 4401-03-02-0-05
压力 [bar] 350
体积流量 [l/min] 80
活塞符号 符号 A
连接类型 板材结构
标称尺寸 6
驱动类型 带电磁操作
连接数 3
开关位置数 2
电源电压 24 VDC
电插头 设备插头 3 针 (2 + PE)
电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封元件 NBR
重量 [kg] 1.481

力士乐REXROTH插入式接头 3P Z5L M 12-240V SPEZ
R901017022
匹配连接器，3 针 (2 + PE) EN 175301-803，带 LED，黑色
用于带插头 K4 的阀门。OEM 附件。工业用途。
电源电压 12 … 240 V AC/DC
电插头 3 针设备插头 (2 + PE)
电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803
重量 [kg] 0.038

力士乐REXROTH带电磁启动的直动式方向滑阀
WE 6...H
规格 6
组件系列 7X
大工作压力 315 bar
大流量 60 l/min
三位四通、二位四通或二位三通型号
标准型号
油口安装面符合 DIN 24340，形式 A
带湿式插脚的直流线圈
电磁线圈可旋转
更换线圈时，不必打开耐压密闭腔体
电气连接作为单个连接
隐式手动应急操作
WE 型号的方向阀为电磁线圈操作的方向滑阀。这些阀控制流体的启动、停止和方向。
这些方向阀主要由壳体、一个或两个线圈、控制阀芯和一个或两个复位弹簧组成。在断电情况下，控制阀芯由复位弹簧固定在中心位置或初始位置。控制阀芯由带湿式插脚的线圈启动。
要确保正常运行，请确保将线圈的压力腔注满液压油！
线圈的力通过推杆作用在控制阀芯上并将后者从其静止位置推到所需的终端位置。这样就可以根据符号释放所需流向。在线圈灭磁后，复位弹簧将控制阀芯推回其静止位置。
手动应急操作可在线圈不通电的情况下控制阀芯。
德国力士乐REXROTH电磁阀订货号和型号：
R901089245 4WE6C70/HG24N9K4
R901087088 4WE6D70/HG24N9K4
R901087087 4WE6E70/HG24N9K4
R901108990 4WE6J70/HG24N9K4/B10
R901133322 4WE6HA70/HG24N9K4
R901089241 4WE6J70/HG24N9K4
R901108705 4WE6JB70/HG24N9K4

力士乐REXROTH电磁阀
R901087087 4WE6E70/HG24N9K4
公称尺寸 6，符号 E，磁铁操作，24 V DC
中等功率范围的工业液压阀。根据液压符号可靠切换油流方向。
滑阀
直动式
产品特性
连接图像 ISO 4401-03-02-0-05
产品系列 WE6./H
压力[bar] 315
体积流量[l/min] 60
活塞符号 符号E
连接类型 板式结构
标称尺寸 6
操作类型 带磁性驱动
连接数 4
开关位置数量 3
电源电压 24伏直流电
电气插头 设备插头3针（2°PE）
电气连接说明 符合EN 175301-803的装置插头3针（2╝PE）
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 1.58


力士乐REXROTH电磁阀4WE6J7X/HG24N9K4
R901089241 4WE6J70/HG24N9K4
标称尺寸6，符号J，磁力操作，24 V DC
中等功率范围的工业液压阀。根据液压符号可靠切换油流方向。
直动式
滑阀
产品特性
连接图像
ISO 4401-03-02-0-05
压力[bar] 315
体积流量[l/min] 60
活塞符号 符号J
控件 磁性驱动
连接类型 板式结构
标称尺寸 6
操作类型 带磁性驱动
连接数 4
开关位置数量 3
电源电压 24伏直流电
电气插头 设备插头3针（2+PE）
电气连接说明 符合EN 175301-803的装置插头3针（2+PE）
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 1.58

力士乐REXROTH电磁阀4WE6HA7X/HG24N9K4
R901133322 4WE6HA70/HG24N9K4
标称尺寸6，符号HA，磁力操作，24 V DC
中等功率范围的工业液压阀。根据液压符号可靠切换油流方向。
直动式
滑阀
产品特性
连接图像 ISO 4401-03-02-0-05
压力[bar] 315
体积流量[l/min] 30
活塞符号 符号HA
控件 磁性驱动
连接类型 板式结构
线圈材质 树脂
标称尺寸 6
操作类型 带磁性驱动
连接数 4
开关位置数量 3
电源电压 24伏直流电
电气插头 设备插头3针（2°PE）
电气连接说明 符合EN 175301-803的装置插头3针（2╝PE）
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 1.24

力士乐溢流阀ZDB6VP2-42/315J3V
