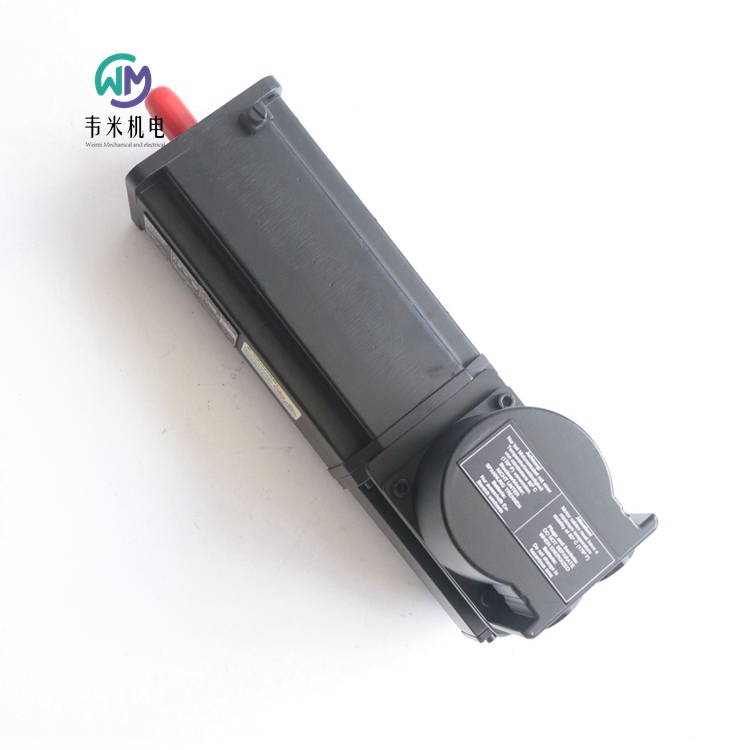

力士乐防爆伺服电机MKE047B-144-CP1-BA0N，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH伺服电机
同步伺服电机
IndraDyn S
MKE 适用于爆炸危险场合
特殊安全
扭矩可达 187 Nm
转速可达 9,000 rpm
用于不同应用的编码器系统
防爆封装符合 ATEX 和 UL/CSA
MKE 系列电机专门设计用于易受到易燃气体、蒸汽、烟雾或尘埃的爆炸性混合物影响的生产设备中。
在可达 190 Nm 扭矩的宽扭距范围内，可选择具有耐压封装的各种尺寸的电机。其全部通过了ATEX认证，符合UL/CSA规定。电机提供很多可选的配置，如保持制动器、键槽和单圈或多圈的编码器系统。
MKE 电机已经过提供科技服务的德国计量机构、PTB Braunschweig 根据 Directive 94/9/EC ATEX95 (II 2 Gd IIB T4 or II 2D Ex tD A21 IP6x T135°C) 的认证。根据 UL508C、UL674 和 UL1446 符合 Class I、Groups C 和 D 的 MKE 美国标准电机已经过美国 Underwriters Laboratories Inc. (UL) 的直接认证。
力士乐REXROTH伺服电机订货号和型号：
R911326031 MKE037B-144-CP0-BENN
R911402251 MKE037B-144-CP1-BE0N
R911402250 MKE037B-144-CP0-BE0N
R911417827 MKE037B-144-CP0-BA0N
R911417828 MKE037B-144-CP1-BA0N
R911417831 MKE047B-144-CP0-BA0N
R911417832 MKE047B-144-CP1-BA0N
R911402253 MKE047B-144-CP0-BE0N

力士乐REXROTH伺服驱动器
力士乐IndraDrive驱动系统，带HMV01/02、HMS01/02、HM D01、HCS02/03
力士乐IndraDrive电源装置、电源部分、HMV、HMS、HMD、HCS02、HCS03
力士乐IndraDrive驱动控制器，控制部分CSB01、CSH01、CDB01
力士乐IndraDrive控制器的基本设计
驱动控制器由两个重要部分组成：
电源部分
控制部分
传送
控制部分是插入电源部分的独立部件。作为标准，驱动控制器出厂时提供，并配有控制部分。在特殊情况下，可以单独交付控制段。
控制部分的安装和拆卸
如果控制部分单独交付，请遵守以下说明：
操作不当有损坏控制部分的风险！
只有经过培训的控制部件安装和拆卸人员才能安装和拆卸控制部件。
力士乐IndraDrive控制部分
控制部分通过电源部分（24V电源）的端子连接器24V和0V供电。
控制部分的基本电路板
根据可配置控制系统配备的选项，必须添加可选模块的功耗。这不会改变浪涌电流和脉冲宽度的数据。
X31和X32处的隔离输入/输出不通过电源部分的24V电源连接供电。这些输入/输出需要单独的电源。
控制部分的连接点配有弹簧端子和螺钉接线板。
要在一个端子连接点中连接两条导线，请执行以下操作：
使用0.5 mm2和1.0 mm2的绞线
使用相同横截面的导线
使用TWIN卡套
带弹簧端子的连接
弹簧端子的接线端可以配备或不配备fer‐rules。最好使用不带套圈的电线端部。
组装连接时，请确保
导线端部的剥离长度为10毫米
将绞线的所有线束放置在端子连接器的漏斗中
尽可能不要使用实心电线
使用合适的压接工具对带套圈的电线端部进行压接
带螺纹接线板的连接
在螺丝接线板上，使用带套圈的导线端部。确保使用合适的压接工具。
组装连接时，确保所有绞线都放置在端子连接器的漏斗中。
配件
对于控制部分，有以下附件：
光纤电缆连接
将光纤电缆连接到SERCOS接口
HAS5.1-003，用于编码器仿真的信号电平转换器
将可选模块MEM输出端的电压电平调整到5–30 V的电压范围
HAS05.01-005，信号电平转换器RS232/RS485
将串行接口（X2）从RS232标准转换为RS485标准
HASP05.1-007，D-Sub到端子连接器的适配器
安全技术通用适配器
力士乐REXROTH伺服驱动订货号和型号+软件订货号和型号：
R911329600 CSH01.1C-S3-ENS-EN2-NNN-L2-S-NN-FW+R911328742 FWA-INDRV*-MPH-07VRS-D5-1-SNC-ML
R911328098 CSH01.1C-S3-ENS-NNN-NNN-S2-S-NN-FW+R911328743 FWA-INDRV*-MPH-07VRS-D5-1-SNC-NN
R911328005 CSH01.3C-ET-ENS-NNN-CCD-S2-S-NN-FW+R911328763 FWA-INDRV*-MPC-07VRS-D5-1-SNC-NN
R911330292 CSH01.3C-ET-ENS-EN2-CCD-L2-S-NN-FW+R911328762 FWA-INDRV*-MPC-07VRS-D5-1-SNC-ML


力士乐REXROTH控制器
范围
这些操作说明适用于控制器的所有变体，其类型代码开头如下：
CML25.1...
CML45.1...
CML65.1...
CML75.1...
CML85.1...
2.2交货范围
控制器
操作说明
风扇（仅与L85控制器一起提供）
输入插头（仅包含在L25控制器的供货范围内）
端座
屏蔽板
插座条（已安装）
防静电袋
锂电池（已插入）
控制器只能与规定的附件和附件一起使用。未明确提及的组件不得连接。这同样适用于电缆和电线。
操作只能在明确指定的配置和组件组合中进行，并使用相应功能描述中指定的软件和固件进行。
控制器的应用领域包括：
搬运和装配系统
包装和食品机械
印刷机和纸张加工机
机床
木工机械
控制装置只能在规定的安装和安装条件下、指定的使用位置和指定的环境条件（温度、防护等级、湿度、EMC等）下运行。
风扇是易磨损的机械部件
使用寿命尤其取决于温度。
风扇寿命：
24°C下95000小时
可以通过控制器查询风机的运行小时计数器。
允许使用循环空气在55°C以下运行。如果循环空气不循环，则必须使用风扇。
一般技术数据
处理器控制器L25:Renesas SH7785，576 MHz（CPU CLK）
控制L45:AMD LX800，500 MHz
控制器L65:Intel Celeron M，1.0 GHz
控制器L75:Intel Atom E3827双核1.75 GHz
控制器L85:Intel Core2Duo，1.2 GHz
内存控制器L45、L65、L75和L85：
至少256 MB的DRAM和至少256 KB的RDS
可选择的
8或16 MB SRAM电池缓冲
控制L25：
至少128 MB的DRAM和至少256 KB的RDS
功能模块接口 力士乐PC104PLUS
I/O终端接口 力士乐内联接口
通信接口（L45、L65、L75和L85上）
1个以太网端口（RJ 45，10base-T，100base-TX）
1×Profibus-DP主从接口
1个以太网端口（2个RJ 45，10base-T，100base-TX），用于TCP/IP或RT以太网（Profinet RT或Ethernet/IP）
可选择的
1×第Sercos主从接口（2×RJ 45）
通信接口（在L25上）
1个以太网端口（RJ 45，10/100 base-T）
1×Sercos第主从接口
Sercos主从接口的替代方案
1×Profibus DP主/从接口或
以太网端口（RJ 45，10base-T，100base-TX），用于TCP/IP或RT以太网（Profinet RT或以太网IP）
1×单极就绪触点
数字输入和输出（仅限L45、L65、L75和L85）
8 x电流隔离数字输入
8个电流隔离数字输出
重量1.8 kg
防护等级IP 20
电源和功耗
控制器提供24 V电源。工作电压如下：
根据DIN EN 61131-2的数值：
额定电压DC 24 V
公差-15%，+20%（无残留波纹）
残余波纹±5%
Umax 30 V
Umin 19.2 V
在额定电压下从ULS获取控制器的电流，以及所有连接的功能模块和在线端子
控制L25：2 A
控制L45：2.6 A
控制L65：3.0 A
控制L75：2.9 A
控制L85：3.0 A
UM和US控制器的电流消耗
总计最大8 A
控制器的功耗（不带连接的I/O和功能模块）
控制L25:8.7 W
控制L45:14 W
控制L65:18 W
控制L75:17 W
控制L85:21 W
工作电压和电流、功耗
控制器必须施加三个工作电压（分段电压US、电源电压ULS和主电压UM）。
确保始终连接接地端子。这可以防止通过I/O信号反向馈送可能触发的故障。
标准含义
DIN EN 60 204-1机械电气设备
DIN EN 61 131-2可编程逻辑控制器设备和测试要求
DIN EN 60 529保护等级（例如外壳和安装空间）
UL 508工业控制设备
力士乐REXROTH控制器订货号和型号：
R911170900 CML65.1-3P-500-NA-NNNN-NW

力士乐REXROTH电源滤波器
R911380993 HNF01.2D-F240-R0094-A-480-NNNN
电源滤波器确保符合EMC限制，并抑制由线路容量引起的泄漏电流。电源滤波器与驱动控制单元最佳匹配，并可根据电流、驱动数量和电机电缆长度进行扩展。与我们的屏蔽电机电缆相结合，您可以实现无故障运行。
产品特性
供给 反馈
连续电流[A] 94
额定电流[A] 94
电源电压（3 AC）[V] 380-480
EMC领域 C2类符合DIN EN 61800-3，扩展频率范围符合EMC-ILA，适用于生产环境
适用范围 6轴，电缆长度最大240米
重量[kg] 17

力士乐REXROTH紧凑型放大器
R911298371 HCS02.1E-W0012-A-03-NNNN
IndraDrive C (HCS02) 变频器，11.5 A
IndraDrive C（HCS02）转换器覆盖中等功率范围的功率谱。它们有一个用于控制单元的插槽，该插槽具有各种接口，用于连接到自动化环境、编码器系统、安全技术、额外的数字和模拟消息等。
1.5千瓦...11 kW功率范围
12个...70 A电流
200伏...500 V直流电源
2.5倍过载能力
紧凑设计，适用于单轴应用
产品特性
冷却类型
内部空气冷却
电流[A] 11.5
连续电流[A] 4.5
电源电压（1 AC）[V] 200-250
电源电压（3 AC）[V] 200-500
开关频率/输出频率（@4kHz）[Hz] 0-400
标称网络频率[Hz] 50-60
开关频率/输出频率（@8kHz）[Hz] 0-800
开关频率/输出频率（@12kHz）[Hz] 0-1200
开关频率/输出频率（@16kHz）[Hz] 0-1600
输出电压 3 x AC 0。。。主接线电压V
功率（无节流）[kW] 5.
功率（带主油门）[kW] 5.
连续功率（无节流）[kW] 2.1
连续功率（带电源节流）[kW] 2.1
保护等级 IP20
宽度[mm] 65
高度[mm] 251.5
深度[mm] 290
重量[kg] 3

力士乐REXROTH刹车电阻
R911305932 HLR01.1N-0470-N11R7-A-007-NNNN
产品特性
额定功率[kW] 0.47
连续功率[kW] 0.47
中间电路电压 直流700伏
连续制动功率（制动电阻）[kW] 0.47
制动功率（制动电阻））[kW] 56
保护等级 IP20
宽度[mm] 223
高度[mm] 300
深度[mm] 210
重量[kg] 6.01


力士乐REXROTH电源设备
R911297425 HMV01.1E-W0120-A-07-NNNN
产品特性
冷却类型 内部空气冷却
外部控制电压 24 (±5%)
供给 馈入
电源电压（3 AC）[V] 380-480
电源输入连续电流（3 AC）[A] 204
标称网络频率[Hz] 50-60
输出电压 435...710伏直流电
中间电路电压 直流700伏
中间容量[mF] 5.64
连续制动功率（制动电阻）[kW] 2.5
功率（无节流）[kW] 180
制动功率（制动电阻））[kW] 130
功率（带主油门）[kW] 180
连续功率（无节流）[kW] 72.
连续功率（带电源节流）[kW] 120
保护等级 IP20
重量[kg] 32

力士乐防爆伺服电机MKE047B-144-CP1-BA0N
