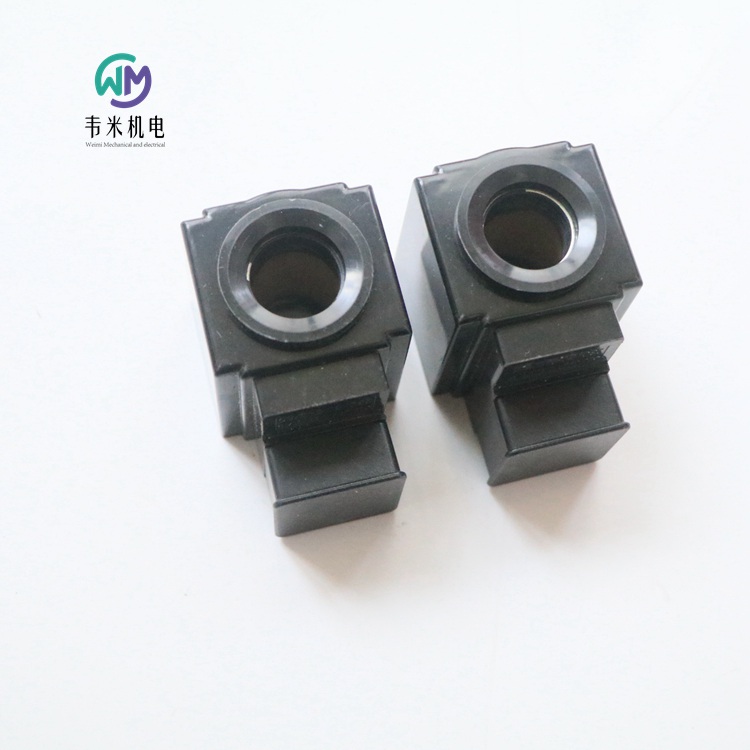

迪普马电磁阀线圈C22S3-A230K1/11，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！

意大利迪普马DUPLOMATIC电磁阀DS3系列
板式安装
ISO 4401-03 (CETOP 03)
高工作压力 350 bar
大流量 100 l/min
直动式底板安装方向控制阀，底板安装面符合ISO 4401(CETOP RP121H) 标准。
该阀提供三通或四通设计，可分为2位和3位，并且具有各种可互换的阀芯。
阀体由高强度铸铁制造而成，阀体内铸有宽大的流道，以减少压力损失。采用了带有可互换线圈的湿式电磁铁。
该阀可采用直流或者交流电磁铁。直流电磁铁也可采用交流供电。但需使用带桥式整流器的插头。
DS3直流电磁铁阀还以可提供平稳换向类型。
直流电磁铁阀还可以提供锌镍镀层，确保抗盐雾能力达600小时。
除了标准的手动应急操作之外，还可提供手柄式、推进式、保护罩式以及机械制动式等各种形式。
工作极限
不同阀芯机能的流量限制和工作压力之间的关系。数据测量按照 ISO 6403 标准，电磁铁工作温度为额定温度，供应电压为额定电压90%测得。并且使用了粘度为 36 cSt的矿物液压油，在温度为50 °C，过滤精度符合ISO 4406:1999 等级18/16/13条件下获取。
电磁铁
电磁铁通常由铁芯和线圈两部分组成。铁芯以螺纹形式安装在阀体内，并且包括浸在油中，可作无摩擦运动的衔铁。内部与回油管路油液接触，保证了散热效果。
线圈通过螺纹环固定在铁芯上，可作360°旋转，以适应可用的安装空间。
直流电磁阀电流和功率消耗
表中列出了不同型号直流线圈的电流和功耗值。采用交流电（50或者 60 Hz）供电时，需通过整流电路实现，可使用带桥式整流的“D”型插头。 但需要考虑功率极限的下降。
安装
具有弹簧对中和复位的阀可在任意方向安装； 不带弹簧，机械定位的RK型阀必须纵向轴水平安装。
阀可以通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的 值。如果平面度或者粗糙度达不到要求的 小值，则阀和安装面之间很容易发生油液泄露。
意大利迪普马DUPLOMATIC电磁阀订货型号：
DS3-23TA/11N-D24K1
DS3-23TB/11N-D24K1
DS3-TA23/11N-SD24K1
DS3-TA23/11N-D24K1/F/CM
DS3-TA/10N-D24K1
DS3-TA/11N-D24K1
DS3-TA/11N-D24K1/CM
DS3-TA/11N-A110K1
DS3-TA/11N-A230K1
DS3-TA02/11N-D24K1
DS3-TA02/11N-D220K1
DS3-TB/11N-D24K1
DS3-TB/11N-D220K1
DS3-TB02/11N-SD24K1
DS3-TB02/11N-SD28K1
DS3-RK/11N-D00
DS3-RK/11N-D24K1
DS3-RK/11N-A230K1
DS3-RK/11N-D220K1
DS3-RK/11N-A110K1
DS3-RSA4/11N-A00
DS3-RSA4/11N-A230K1
DS3-S1/11N-A110K1
DS3-S1/11N-D24K1
DS3-S1/11V-SD24K7/W7
DS3-S2/11N-D24K1
DS3-S2/10N-A230K1
DS3-S2/11N-A230K1
DS3-S2/11N-D24WK1/CH/W7
DS3-S3/11N-A110K1
DS3-S3/11N-A230K1
DS3-S3/11N-SD28K1
DS3-S3/11N-D24K1
DS3-S3/11N-SD24K1
DS3-S3/11N-D24K1/CM
DS3-S3/11N-D220K1
DS3-S4/11N-D24K1
DS3-S4/11N-SD24K1
DS3-S4/11N-D24K1/CM
DS3-S4/11N-A110K1
DS3-S4/10N-A230K1
DS3-S4/11N-A230K1
DS3-S9/11N-D24K1
DS3-S9/11N-D24K1/F/CM
DS3-S10/11N-D24K1
DS3-S10/11N-A230K1
DS3-SA12/11N-D24K1
DS3-SA23/11N-D24K1
DS3-SA2F/13N-D24K1/F
DS3-SA2/11N-D00
DS3-SA2/11N-D24K1
DS3-SA2/11N-A110K1
DS3-SA2/11N-A230K1
DS3-SA3/11N-D24K1
DS3-RSB1/11N-D24K1
DS3-RSB2/11N-D24K1
C22S3-A230K1/11
C22S3-D24K1/11
C22S3-D220K1/12

意大利迪普马DUPLOMATIC逻辑元件
LC* 插装阀
ISO 7368 - DIN 24342
LP* 盖板
LCM* 带监测逻辑元件
ND 16 - 25 - 32 - 40 - 50 - 63
 高工作压力 420 bar
逻辑元件是一类插装阀，适合整体集成块，可提供6种不同的规格。
逻辑元件可通过使用功能性紧凑式阀块，实现复杂的液压回路，具有大流量且低压降的特点。
逻辑元件由插孔符合ISO7368 / DIN 24342的插装阀和控制盖板组成。盖板包括插装阀的控制油路；部分型号可安装符合ISO4401-03标准的阀，以实现不同的控制功能。在阀座5中插入密封，可获得一种低泄漏型。
— 插装阀由阀套，锥阀芯和复位弹簧组成。锥阀芯可使用标准型，也可以采用带阻尼孔型，该结构适用于阀开启和关闭时流量平缓控制。
— 有两种不同类型的插装阀可供选择
- Q型: 此阀用于流量和方向控制，或者作为单向阀使用。
A1 - 阀座的面积，定义为参考面积= 1
A3 - 阀套的内圈面积
A2 - 为A3 - A1的面积差
面积比A1/A3为1/1,66。
当作用于面积A1或者面积A2 的压力高于作用于面积A3的压力时，阀开启。
- P型：此阀用于压力控制。
该阀面积A1和A3相等且只允许流向从A到B。
— LCM*是带监测的逻辑元件，用于方向控制、先导以及作为单向阀使用。此类阀经过T?V认证。可提供规格DN 16, 25, 32, 40和50。
液压油
使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封。对于HFDR 油液，使用FPM 密封（代号V）。

技术参数 (插装阀带盖板)
LC插装阀 大工作压力  420bar
DP*, DPE*, DF1, DF2, LCM型盖板 大工作压力限制  350bar
环境温度范围  -20 / +50℃
油液温度范围  -20 / +80℃
油液粘度范围  10 ÷ 400cSt
油液允许的污染等级  根据 ISO 4406:1999 等级 20/18/15
推荐油液粘度  25cSt

插装阀盖板功能描述：
1、R型盖板，方向控制和单向阀功能，外部先导X：
插装阀先导控制通过X口实现，可由安装面提供或者1/4" BSP管式连接。
ND 40和ND 50规格，外部先导功能可通过使用D型盖板实现，须配合盲板使用，代码1950751 (需单独订购)。
2、D型盖板，方向控制和单向阀功能：
插装阀先导控制通过电磁阀DS3-TA实现(需单独订购)
电磁阀断电= A ? B 无流量
电磁阀得电 = A ? B 自由流动
3、DZ型盖板，方向控制，且可作为油路中其它插装阀的先导控制：
DZ型盖板可以为其自身的插装阀提供先导控制，同时也可以为与先导油路Z1和Z2连接的其它插装阀提供控制。
先导电磁阀DS3-S10须单独订购
4、DF1型盖板，方向控制和单向阀功能，双重先导：
DF1型盖板通过X和Z1口提供双重先导控制。
先导电磁阀DS3-TA须单独订购。
电磁阀断电 = A?B 无流量
电磁阀得电 = A → B 自由流动， B → A 无流量。
5、DF2型盖板，方向控制和单向阀功能，两路先导优先控制选择：
插装阀可同时从X和Z1管路获取先导控制油。
 集成在盖板中的梭阀，可以自动选择具有较高压力的管路作为先导控制管路 (优先管路)。
先导电磁阀DS3-TA须单独订购。
电磁阀断电 = A ? B 无流量
电磁阀得电 = A ? B 自由流动
6、Q型盖板，流量控制功能：
通过盖板的行程限制器实现流量控制功能。
 为了获取更好的流量控制并防止阀座磨损，通常与QD4型的插装阀配合使用。
7、DP* 型盖板，压力控制功能：
盖板集成了溢流阀，实现压力控制功能。
 大调整压力 DP4 = 140 bar - DP6 = 350 bar
顶部盲板1950591须单独订购。
通过电磁阀DS3-SA2实现带电气卸荷的压力控制功能。
(电磁阀需要单独订购)
- 电磁阀断电 =  小压力下卸荷
- 电磁阀得电 = 通过集成溢流阀实现压力控制
通过电磁阀DS3-S2实现带电气卸荷和两级压力的压力控制功能。电磁阀需单独订购。
MCI*-SAT/10 (适用于规格16, 25和32 - 需单独订购)和MCD*-SAT (适用于规格40, 50和63 - 需 单独订购 )
电磁阀断电 =  小压力下卸荷
电磁阀a电磁铁得电 = 通过集成在盖板中的溢流阀实现压力控制
电磁阀b电磁铁得电 = 通过溢流阀 (MCI*或者MCD*)实现压力控制
通过电磁阀DS3-S3实现带电气卸荷和三级压力的压力控制功能。 (电磁阀需单独订购),
MCI*-DT/10 (适用于规格16, 25和32 - 需单独订购)和MCD*-DT/51 (适用于规格40和50 - 需单独订购)
电磁阀断电 = 通过集成在盖板中的溢流阀实现压力控制。
电磁阀a电磁铁得电 = 通过b端溢流阀实现压力控制。
电磁阀b电磁铁得电 = 通过a端溢流阀实现压力控制。
8、DPE* 型盖板，压力控制功能：
通过比例溢流阀PRED3实现压力控制功能
(比例阀需单独订购，见样本81 210).
-  大调整压力 DPE4 = 140 bar - DPE6 = 350 bar
- 比例阀断电 =  小压力处卸荷
- 比例阀得电 = 由比例阀实现压力控制

带监测的逻辑元件
带监测的逻辑元件由方向功能的插装阀和内置电感式接近传感器的盖板组成。
PNP型传感器触点闭合代表 A?B无流量。
带监测逻辑元件LCM*，在自愿的基础上，经过T?V检测，并且符合如下标准的应用要求：
? UNI EN ISO 4413:2012 - 液压传动 – 系统及其元件的通用规则和安全要求
? UNI EN 12622:2014 - 机床安全 - 液压折弯机
? UNI EN 693:2001+A2:2011 - 机床 – 安全 – 液压机
? UNI EN 201:2010 - 塑料和橡胶机械 - 注塑机 - 安全要求
? UNI EN 422:2009 - 橡胶和塑料机械 – 安全要求
功能描述
1、方向控制和单向阀功能的D型盖板机能符号：
插装阀先导控制通过电磁阀DS3-TA实现 (需单独订购)
电磁阀断电 = A → B 无流量
电磁阀得电 = A ? B 自由流动
先导控制通过连接板实现， 代码1950751，需单独订购。
2、方向控制和为其他插装阀提供先导的Z型盖板机能符号：
插装阀先导控制通过座式电磁阀DT03-3A实现 (需单独订购 )。 符合ISO 4401-03标准的DN6型油路板 (代码0294329)可以阻止两油路互相流通，从而实现无泄漏或者自由流动。
电磁阀断电 = 密封无泄漏 - A ? B 无流量
电磁阀得电 = A ? B 自由流动
先导控制通过连接板实现，代码1950751，需单独订购。
意大利迪普马DUPLOMATIC插装阀和盖板订货型号：
LP16DZ/20N


意大利迪普马DUPLOMATIC电气控制快/慢速切换阀RLM3
叠加式
ISO 4401-03
 高工作压力 250 bar
RLM3型阀是一种紧凑型集成阀，通过电磁阀的开/关控制来实现流量的快/慢速切换。流量调节通过RPC1 型流量控制阀实现，具有6种调整范围。
快/慢速切换是通过KT08型插装式电磁座阀来实现的。
该阀为叠加式，其安装尺寸符合ISO 4401标准。
RLM3型阀可安装于符合ISO 4401-03标准的电磁换向阀下，无需油管连接，实现对执行机构的方向和速度控制。
技术参数 （在油温 50°C，油液粘度 36 cSt条件下测得）
 大工作压力  250bar
控制管路大流量  1 - 4 - 10 - 16 - 22 - 30l/min
自由流动管路大流量 65l/min
小控制流量  0,025l/min
环境温度范围 -20 / +50℃
油液温度范围 -20 / +80°C
油液粘度范围 10 ÷ 400cSt
油液允许的污染等级 根据 ISO 4406:1999等级 20/18/15
推荐油液粘度 25cSt
重量  3.1kg
结构
结构“A”：执行机构A腔出油控制。
结构“T”：电磁换向阀泄油管路T双向速度控制。
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液，使用FPM密封（代号V）。
电磁铁
电磁铁由铁芯和线圈两部分组成。铁芯以螺纹形式安装在阀体内，并且包括浸在油中，可作无摩擦运动的衔铁。内部与回油管路油液接触，保证了散热效果。线圈通过螺纹环固定在铁芯上，可旋转以适应可用的安装空间。
直流或交流的同类型不同电压的线圈具有互换性，更换时无需拆下铁芯。
电磁阀供货时不带电气插头。标准电气插头K1型可单独订货。K2, K7和K8型式的电气插头不能单独订购。
意大利迪普马DUPLOMATIC流量控制阀订货型号：
RLM3A-A10/10N-R230K1

迪普马电磁阀线圈C22S3-A230K1/11
