首页 > 供应产品 > DUPLOMATIC平衡阀ZC2-P4/51

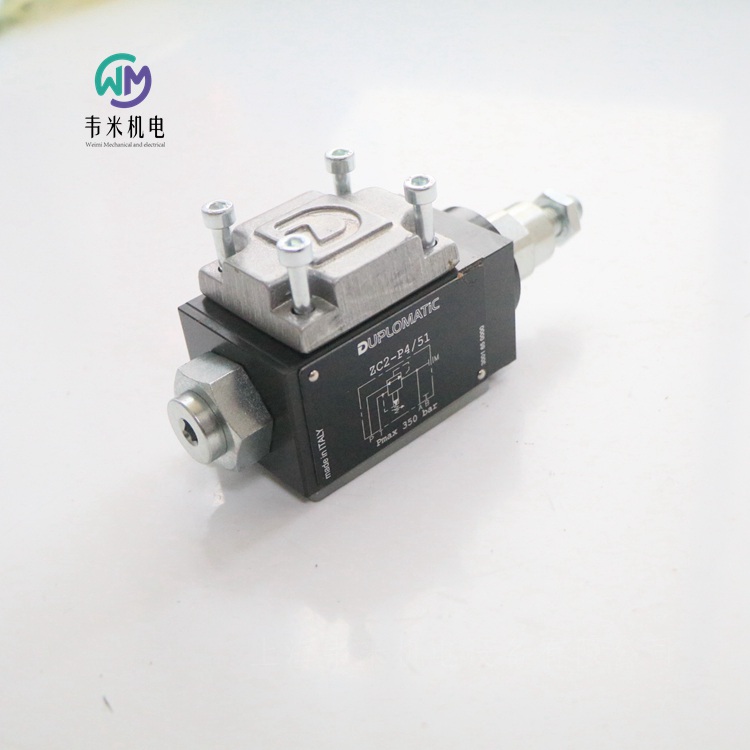

DUPLOMATIC平衡阀ZC2-P4/51
点击图片查看原图
产品: 浏览次数:21DUPLOMATIC平衡阀ZC2-P4/51
品牌: 迪普马DUPLOMATIC
品牌: 迪普马DUPLOMATIC
订货型号: ZC2-P4/51
产品名称: 平衡阀
单价: 2450.00元/个
最小起订量: 1 个
供货总量: 100 个
发货期限: 自买家付款之日起 20 天内发货
有效期至: 长期有效
最后更新: 2024-06-14 10:08
  询价
详细信息

DUPLOMATIC平衡阀ZC2-P4/51,上海韦米机电设备有限公司主营产品,销售热线:13524123009;联系人:雷青;产品实拍图片,原厂原装正品,价格实惠;热诚欢迎新老客户咨询购买!


意大利迪普马DUPLOMATIC平衡阀ZC2
板式安装
ISO 4401-03 (CETOP 03)
工作压力 350 bar
流量 25 l/min
ZC2型平衡阀类似于减压阀,除了减小P口到工作油口A的压力外,当下游液压回路(工作油口A)的压力值超过设定值时,允许油液从A口流向T口(其主要用于使液压回路平衡或负载平衡)。
该阀的安装面尺寸符合ISO 4401(CETOP RP121H)标准,B口不使用。
技术参数(在油温50°C,油液粘度 36 cSt条件下测得)
工作原理 350bar
流量 25l/min
环境温度范围 -20/+50℃
油液温度范围 -20/+80℃
油液粘度范围 10 ÷ 400cSt
油液允许的高污染等级 根据 ISO 4406:1999 等级 20/18/15
推荐油液粘度 25cSt
重量 1.3kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时,使用NBR密封。对于HFDR油液(酯),使用FPM密封(代号V)。
安装
在不影响正确操作的情况下,ZC2型阀可安装在任何位置上。阀可通过螺钉或者螺栓安装在平面上,安装面的平面度和粗糙度等级必须等于或者高于图中所示的值。如果平面度或者粗糙度达不到要求的小值,则阀和安装面之间很容易发生油液泄露。
意大利迪普马DUPLOMATIC平衡阀订货型号:
ZC2-P4/51

意大利迪普马DUPLOMATIC安装板带溢流阀RM4*-MP系列
螺纹油口
高工作压力 350 bar
大流量 100 l/min
-RM4*-MP系列安装板装有溢流阀,T口为螺纹油口。
-该安装板在动力单元上作为安装板P2D和P4D的安装面使用。
-可提供四种压力调节范围,高至350 bar。 -通常供货时带沉头内六角调节螺钉,锁紧螺母和大调节限制装置。
液压油
使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时,使用NBR 密封。对于HFDR 油液,使用FPM 密封(代号V)。当工作油温高于80 °C 时,将会导致液压油和密封过快老化与变质。
意大利迪普马DUPLOMATIC板式溢流阀订货型号:
RM4-210-MP/40N

意大利迪普马DUPLOMATIC溢流阀RQ*-P
序列号 41
板式安装
RQ3-P ISO 6264-06 (CETOP R06)
RQ5-P ISO 6264-08 (CETOP R08)
RQ7-P ISO 6264-10 (CETOP R10)
该阀是一种先导式溢流阀,主阀采用圆柱阀芯和锥密封。
板式安装符合ISO 6264(CETOP RP 121H)标准。
可使用X口作为远程先导口(见液压符号表)。
RQ*-P型阀可在系统压力接近溢流阀设定值时,允许泵全流量通过。
宽大油道可以减小压降,提高能效。
RQ3-P系列
大工作压力  350bar
大流量  200l/min
环境温度范围  -20 / +50°C
油液温度范围  -20 / +80°C
油液粘度范围  10 ÷ 400cSt
油液允许的高污染等级 根据 ISO 4406:1999 等级 20/18/15
推荐油液粘度  25cSt
重量  3,5kg
RQ5-P系列
大工作压力  350bar
大流量  400l/min
环境温度范围  -20 / +50°C
油液温度范围  -20 / +80°C
油液粘度范围  10 ÷ 400cSt
油液允许的高污染等级 根据 ISO 4406:1999 等级 20/18/15
推荐油液粘度  25cSt
重量  4.3kg
RQ7-P
大工作压力  350bar
大流量  500l/min
环境温度范围  -20 / +50°C
油液温度范围  -20 / +80°C
油液粘度范围  10 ÷ 400cSt
油液允许的高污染等级 根据 ISO 4406:1999 等级 20/18/15
推荐油液粘度  25cSt
重量  6.5kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时,使用NBR密封。对于HFDR油液,使用FPM密封(代号V)。当工作油温高于80 °C时,将会导致液压油和密封过快老化与变质。
调节旋钮
RQ型阀可选配SICBLOC调整旋钮,操作时,应按下旋钮并旋转。若需要,订货型号增加选项M。
意大利迪普马DUPLOMATIC溢流阀订货型号:
RQ3-P5/41
RQ3-P5/M/41
RQ3-P6/41
RQ5-P5/41
RQ5-W5/41
RQ5-P6/41
RQ7-P5/41
RQ7-P6/41
RQ7-P6/M/41

意大利迪普马DUPLOMATIC先导式溢流阀MRQ系列
叠加式ISO 4401-03 (CETOP 03)
高工作压力 350 bar
大流量 75 l/min
MRQ叠加式阀是一种先导式溢流阀,其安装面尺寸符合ISO4401 (CETOP?RP 121H)标准。
该阀可通过螺钉或螺栓与其它安装面尺寸符合ISO 4401-03(CETOP 03)标准的阀组合成叠加阀组,无需油管连接。
该阀根据型号的不同可对单路压力进行单个调整,也可对两路压力同时进行调整,可提供4种不同的压力调整范围。
该阀通常用作液压回路压力限制元件。
通常供货时带六角调整螺钉,锁紧螺母和大调整限位装置。
液压功能
-“SP”: 控制管路P的压力,T口泄油
-“SAT”:控制管路A的压力,T口泄油
-“SBT”:控制管路B的压力,T为排油口
-“DT”:控制管路A和B的压力,T口泄油
-“D”:控制管路A和B的压力,互为泄油口
-“SB”:控制管路B的压力,A口泄油
技术参数 (在油温50°C,油液粘度 36 cSt条件下测得)
大工作压力  350bar
控制管路和自由管路大流量  75l/min
环境温度范围  -20...50℃
油液温度范围  -20...80℃
油液粘度范围  10 ÷ 400cSt
油液允许的高污染等级  根据 ISO 4406:1999等级 20/18/15
推荐油液粘度  25cSt
重量:
MRQ-SP / MRQ-SAT / MRQ-SBT / MRQ-SB   1.4kg
MRQ-DT / MRQ-D  2.1kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时,使用NBR密封。对于HFDR油液,使用FPM密封(代号V)。若使用其他油液,例如HFA、HFB、HFC等,请咨询我们的技术部门。当工作油温高于80 °C时,将会导致液压油和密封过快老化与变质。
请注意保持液压油稳定的物理和化学性能。
意大利迪普马DUPLOMATIC溢流阀订货型号:
MRQ4-SP/51
MRQ5-SP/51
MRQ6-SP/51
RQ4M6-SP/51



迪普马DUPLOMATIC电磁溢流阀具有卸荷和压力选择功能RQM*-P系列
板式安装
RQM3-P ISO 6264-06 (CETOP R06)
RQM5-P ISO 6264-08 (CETOP R08)
RQM7-P ISO 6264-10 (CETOP R10)
-RQM*-P型阀是一种溢流阀,可提供三种流量规格,大流量可达500 l/min。
-安装底板符合 ISO 6264(CETOP RP 121H)标准。
-根据选用电磁阀型号的不同,可分为5种型式,包括全流量卸荷以及3种压力值选择功能。
-二级和三级的压力值的调节可通过主阀和电磁阀之间的溢流阀设定。
-通常供货时带六角调整螺钉。若需要还可装配SICBLOC调节旋钮调节主压力控制。
技术参数 (在油温50°C,油液粘度36cSt 条件下测得)
类型  RQM3-P RQM5-P RQM7-P
大工作压力  350bar
大流量  200l/min  400l/min  500l/min
环境温度范围  -20 / +50°C
油液温度范围  -20 / +80°C
油液粘度范围  10 ÷ 400cSt
油液允许的高污染等级 根据 ISO 4406:1999 等级 20/18/15
推荐油液粘度  25cSt
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时,使用NBR密封(代号N)。对于HFDR油液,使用FPM密封(代号V)。当工作油温高于80 °C时,将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。
调整旋钮
RQ型阀可选配SICBLOC调整旋钮,但只能用于主阀压力调整。操作时,应按下并旋转。
若需要,订货型号增加选项M。
电气插头
电磁阀供货时不带电气插头,须单独订货。
手动应急操作,保护罩式:CM
安装的电磁阀都会接触大气或者可能处于炎热环境中,建议选用带保护罩式手动应急操作的电磁阀。订货型号增加选项CM。
意大利迪普马DUPLOMATIC电磁溢流阀订货型号:
RQM3-P5/A/60N-D24K1
RQM3-P5/A/60N-A230K1
RQM3-P6/A/60N-D24K1
RQM3-P6/A/60N-D24K1/CM
RQM3-P6/G/61N-D24K7/W7
RQM5-P5/A/60N-D24K1
RQM3-P6/A/60N-A230K1
RQM3-P5/C/60N-D24K1
RQM3-P6/C/60N-D24K1
RQM3-P6/D/60N-A230K1
RQM5-P5/C/60N-D24K1
RQM5-P6/A/60N-D24K1
RQM5-P6/A/60N-D24K1/CM
RQM5-P6/A/60N-A230K1
RQM5-P6/C/60N-D24K1
RQM5-P6/D/M/60N-D24K1
RQM5-P6/D/60N-A230K1
RQM7-P6/A/60N-D24K1
RQM7-P6/A/60N-D24K1/CM
RQM3-P5/A/M/60N-D24K1


意大利迪普马DUPLOMATIC外啮合齿轮泵GP系列
GP型定量外啮合齿轮泵带轴向间隙补偿。
即使在高工作压力条件下,该泵仍可提供大流量;工作时低噪音;并且得益于导向衬套上的负载平衡系统,该泵具有出色的耐用性。
该泵分为三组规格,分别为排量至9,1、27,9和87,6cm3/rev,同时其工作压力可至 250 bar (标准) 和310 bar(高压型H)。
该泵可提供顺时针旋转,逆时针旋转和可逆旋转三种形式,配锥形轴(标准)。 其他形式的轴可根据要求提供。
该泵可以多联泵形式供应,通过组合实现多种流量。花键连接动力系统确保了高动力性能。
安装
GP型齿轮泵安装时,其轴可朝向任意方向。
在泵参与工作之前,必须确保泵的旋转方向和泵体上箭头标注的方向一致。
运行之前,泵壳必须充满油。
一次运行之前,必须从泵的工作油口进行排气。
泵启动时,尤其是在低温条件下,必须处于卸荷状态。
选择合理的吸油管路管径,以保证油液的流动畅通。弯曲和节流,或者过长的管路都会妨碍泵的正常工作。建议吸油管路流速不超过1-2m/sec。
允许的小相对吸油压力为-0,3 bar。吸油压力异常时泵将无法正常工作。
齿轮泵的工作转速不得低于小转速。安装前必须注入相同的工作液压油。通过连接管路注油。如果需要,可手动驱动泵旋转。
电机泵组连接必须直接通过能够补偿偏差的弹性联轴器完成。不允许联轴器在泵的轴端产生轴向或者径向的负载。
多联泵
允许多联泵组合,意味着在独立液压回路中,可以实现多种流量组合。
进行多联泵组合时,必须满足以下要求:
多联泵组合时,各泵必须是相同规格,或者按照规格顺序递减。
多联泵的大转速由转速小的泵决定。
不得超过大允许扭矩值。
意大利迪普马DUPLOMATIC齿轮泵订货型号:
GP3F0427R01F20N+GP1R0041RF20N
GP2-0095R00F/20N
GP2-0140L95B/20N
GP2-0140R97F/20N
GP2-0140R95F/20N
GP2-0095D00F/20N
GP30394R95F20N
GP3-0394R97F/20N
GP3-0427R95F/20N
GP2-0095R05B/20V
GP2-0158R97F/20N
GP2-0279R97F/20N
1P-4.2R/11N
GP1R0020RF20N
GP3F0394R97F20N+GP1R0061RF20N
GP10027R95B20NH
GP20113R97F20N
GP20140R95B20N
GP30264R97F20N
GP30337R97F20N
GP30264R97F20N
GP30337R97F20N
GP3F0394R97F20N+GP1M0061RF20N+GP1R0041RF20N
GP3F-0337R97B/20N+GP2R-0113RB/20N
GP3-0264R97F/20N
