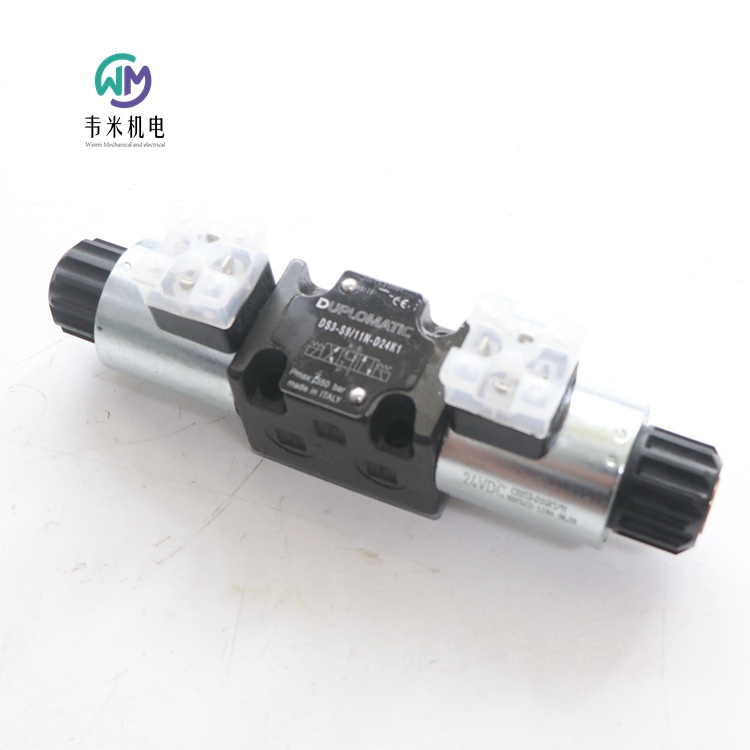

意大利迪普马电磁阀DS3-S9/11N-D24K1，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！

意大利迪普马DUPLOMATIC电磁阀DS3系列
板式安装
ISO 4401-03 (CETOP 03)
高工作压力 350 bar
大流量 100 l/min
直动式底板安装方向控制阀，底板安装面符合ISO 4401(CETOP RP121H) 标准。
该阀提供三通或四通设计，可分为2位和3位，并且具有各种可互换的阀芯。
阀体由高强度铸铁制造而成，阀体内铸有宽大的流道，以减少压力损失。采用了带有可互换线圈的湿式电磁铁。
该阀可采用直流或者交流电磁铁。直流电磁铁也可采用交流供电。但需使用带桥式整流器的插头。
DS3直流电磁铁阀还以可提供平稳换向类型。
直流电磁铁阀还可以提供锌镍镀层，确保抗盐雾能力达600小时。
除了标准的手动应急操作之外，还可提供手柄式、推进式、保护罩式以及机械制动式等各种形式。
工作极限
不同阀芯机能的流量限制和工作压力之间的关系。数据测量按照 ISO 6403 标准，电磁铁工作温度为额定温度，供应电压为额定电压90%测得。并且使用了粘度为 36 cSt的矿物液压油，在温度为50 °C，过滤精度符合ISO 4406:1999 等级18/16/13条件下获取。
电磁铁
电磁铁通常由铁芯和线圈两部分组成。铁芯以螺纹形式安装在阀体内，并且包括浸在油中，可作无摩擦运动的衔铁。内部与回油管路油液接触，保证了散热效果。
线圈通过螺纹环固定在铁芯上，可作360°旋转，以适应可用的安装空间。
直流电磁阀电流和功率消耗
表中列出了不同型号直流线圈的电流和功耗值。采用交流电（50或者 60 Hz）供电时，需通过整流电路实现，可使用带桥式整流的“D”型插头。 但需要考虑功率极限的下降。
安装
具有弹簧对中和复位的阀可在任意方向安装； 不带弹簧，机械定位的RK型阀必须纵向轴水平安装。
阀可以通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的 值。如果平面度或者粗糙度达不到要求的 小值，则阀和安装面之间很容易发生油液泄露。
意大利迪普马DUPLOMATIC电磁阀订货型号：
DS3-23TA/11N-D24K1
DS3-23TB/11N-D24K1
DS3-TA23/11N-SD24K1
DS3-TA23/11N-D24K1/F/CM
DS3-TA/10N-D24K1
DS3-TA/11N-D24K1
DS3-TA/11N-D24K1/CM
DS3-TA/11N-A110K1
DS3-TA/11N-A230K1
DS3-TA02/11N-D24K1
DS3-TA02/11N-D220K1
DS3-TB/11N-D24K1
DS3-TB/11N-D220K1
DS3-TB02/11N-SD24K1
DS3-TB02/11N-SD28K1
DS3-RK/11N-D00
DS3-RK/11N-D24K1
DS3-RK/11N-A230K1
DS3-RK/11N-D220K1
DS3-RK/11N-A110K1
DS3-RSA4/11N-A00
DS3-RSA4/11N-A230K1
DS3-S1/11N-A110K1
DS3-S1/11N-D24K1
DS3-S1/11V-SD24K7/W7
DS3-S2/11N-D24K1
DS3-S2/10N-A230K1
DS3-S2/11N-A230K1
DS3-S2/11N-D24WK1/CH/W7
DS3-S3/11N-A110K1
DS3-S3/11N-A230K1
DS3-S3/11N-SD28K1
DS3-S3/11N-D24K1
DS3-S3/11N-SD24K1
DS3-S3/11N-D24K1/CM
DS3-S3/11N-D220K1
DS3-S4/11N-D24K1
DS3-S4/11N-SD24K1
DS3-S4/11N-D24K1/CM
DS3-S4/11N-A110K1
DS3-S4/10N-A230K1
DS3-S4/11N-A230K1
DS3-S9/11N-D24K1
DS3-S9/11N-D24K1/F/CM
DS3-S10/11N-D24K1
DS3-S10/11N-A230K1
DS3-SA12/11N-D24K1
DS3-SA23/11N-D24K1
DS3-SA2F/13N-D24K1/F
DS3-SA2/11N-D00
DS3-SA2/11N-D24K1
DS3-SA2/11N-A110K1
DS3-SA2/11N-A230K1
DS3-SA3/11N-D24K1
DS3-RSB1/11N-D24K1
DS3-RSB2/11N-D24K1
C22S3-A230K1/11

迪普马DUPLOMATIC内啮合齿轮泵IGP
-IGP内啮合齿轮泵分为五种规格，每种规格包含一系列不同的排量。
-由于和工作压力成比例的径向和轴向补偿，以及低工作噪音，IGP泵性能。
-优化的载荷分配以及特殊的耐磨轴承，使得泵能够在高压下持续工作，且延长了泵的工作寿命。
-IGP泵也可以多联泵形式供应，通过组合实现多种流量。
技术参数
IGP泵规格： 3；4；5；6；7
排量范围：3,6-10,2cm3/rev；13,3-32,6cm3/rev,7；33,1 - 64,9cm3/rev；64,1 - 126,2cm3/rev；125,8 - 251,7cm3/rev；
流量范围 (1500 rpm时)：5,4 - 15,3l/min；19,9 - 48,9l/min；49,6 - 97,3l/min；96,1 - 189,3l/min；188,7 - 377,5l/min；
旋转方向：顺时针或者逆时针(从轴端观察)
液压连接：法兰接头SAE J518 c
安装形式：法兰 SAE J744 c
重量（单泵）：4-4.8kg；8.6-11kg；15.5-18.7kg；29.2-35kg；46.5-59kg；
环境温度范围：-10/+60℃
油液温度范围：-10/+80℃
推荐油液粘度：25-100cSt
液压油类型
使用带防沫剂和抗氧化剂的矿物基液压油。
液压油粘度：
液压油工作粘度必须在以下范围内：
小粘度 10 cSt 油液高工作温度80 °C下
佳粘度 25 - 100 cSt 油液处于油箱中的工作温度下
大粘度 2000 cSt 于泵启动阶段
选择油液时，必须确保在工作温度下，液压油实际粘度在上述范围内。
意大利迪普马DUPLOMATIC内啮合齿轮泵订货型号：
IGP3-006-R05/11N



迪普马DUPLOMATIC轴向柱塞变量泵VPPM
斜盘式轴向柱塞变量泵VPPM，适用于开式回路。
-该泵可提供四种不同的规格，大排量分别为29,46,73以及87cm3/rev。
-泵的流量和转速及斜盘摆角成正比，而且斜盘摆角可以无级调节。大摆角和小摆角可通过相应的调节螺钉进行机械限制。
-该系列泵适用于中高压工作压力(连续工作压力至280 bar，峰值压力至350 bar)。由于一些特殊设计，该系列泵的驱动轴可以承受较高的轴向和径向负载。
-该泵通常提供ISO 3019/2安装法兰，多联泵的中间级泵和尾泵除外。多联泵仅提供SAE J744 2孔法兰和SAE J744花键轴。
-根据应用需求，该系列泵可提供7种不同的控制机构。
技术参数
泵规格 029 046 073 087
大排量 cm3/rev 29 46 73 087
大工作压力 (相对压力)：
- 连续工作：280bar、250bar
- 间歇工作：315bar、280bar
- 峰值压力:  350bar、315bar
大排量时的大转速 3000rpm 2600rpm 2200rpm 1850rpm
旋转方向 顺时针或者逆时针(从轴端观察)
液压连接 SAE 法兰接头
安装形式 (单泵) ISO 3019/2 法兰
质量 (单泵)  18kg 24kg 33kg 33kg
环境温度范围  -15 / +70°C
油液温度范围  -25 / +80°C
推荐油液粘度  15 ÷ 35cSt
订货型号示例
a) 单泵，排量29 cm3/rev，带压力控制- ISO 安装法兰和驱动轴 (标准)
VPPM-029PC-R55S/10N000
b) 单泵，排量46 cm3/rev，带远程压力控制 - SAE 安装法兰和SAE花键驱动轴
VPPM-046PCR-R01S/10N000
c) 单泵，排量73 cm3/rev，带压力控制装置 - ISO 安装法兰和驱动轴(标准)
VPPM-073PCX-R55S/10N000
d) 单泵，排量46 cm3/rev，带集成式比例压力和比例流量控制 - 压力控制范围至280 bar
VPPM-046PQCE5-R55S/11N000
e) 单泵，排量46 cm3/rev，带功率控制，设定为1460 rpm时18,5 kW (扭矩 = 122 Nm)
VPPM-046PQNC-R55S/10N000/M122
f) 单泵，排量73 cm3/rev，带功率控制，集成比例压力和比例流量控制 - 功率控制设定为98 Nm - 压力控制范围至280 bar
VPPM-073PQNCE5-R55S/11N000/M098
g) 一级泵，排量73 cm3/rev，带压力控制， 可连接泵VPPM-029
VPPM-073PC-R55S/10N62S
h) 双联泵：　　　　 - 一级泵，排量46 cm3/rev，带压力和流量控制
- 二级泵，排量29 cm3/rec，带压力控制
VPPM-046PQC-R55S/10N62S + VPPM-029PC-R01S/N000
i) 三联泵： - 一级泵，排量73 cm3/rev，带流量和压力控制
- 二级泵，排量46 cm3/rev，带压力控制
- 三级泵，排量14 cm3/rev，齿轮泵，规格2
VPPM-073PQC-R55S/10N63S + VPPM-046PC-R01S/10N12S + GP2-0140R01F/20N
意大利迪普马DUPLOMATIC柱塞泵订货型号：
VPPM-029PQC-R55S/10N000
VPPM-073PC-R55S/10N000


迪普马DUPLOMATIC先导式比例减压阀MZE系列
叠加式
ISO 4401-03 (CETOP 03)
工作压力 320 bar
— 3通先导式比例减压阀MZE，叠加式设计，安装面尺寸符合ISO 4401 (CETOP RP121H)标准。
— 该阀可用于减小二次回路压力，当通过阀的流量发生变化时，仍可保证控制压力的稳定性。
— 压力调节与电磁铁电流输入成比例。
— 该阀可通过电流控制供给单元直接控制，或者和外部电气控制卡一起进行组合控制，从而充分发挥阀的性能。
— 该阀可提供三种减压控制范围，高可以至230 bar。
— 该阀仅可提供阀内T管路的内部泄油。
技术参数
工作压力：
- P-A-B口  320bar
- T口 2bar
P管路流量   30l/min
旁路流量  50l/min
泄油量  0,4l/min
滞环 (PWM 200 Hz) % p nom < 3%
重复精度 % p nom < ±1,5%
环境温度范围  -20 / +50°C
油液温度范围  -20 / +80°C
油液粘度范围  10 - 400cSt
油液允许的高污染度 根据ISO 4406:1999等级 18/16/13
推荐油液粘度  25cSt
质量  1.8kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。
对于HFDR 油液（酯），使用FPM 密封（代号V）。若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。
当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。
请注意保持液压油稳定的物理和化学性能。
电气特性
比例电磁铁
比例电磁铁由两部分组成：铁芯和线圈。
铁芯包含衔铁，以螺纹形式安装在阀体上，此设计可将摩擦维持至小值，从而减小滞环。
线圈通过锁紧螺母安装在铁芯上，并且根据安装空间，可作360°旋转。
阶跃响应 (采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得)
阶跃响应是指阀跟随输入参考信号的阶跃变化，达到90%设定值所需的时间。
表中所列的典型阶跃响应时间，是在输入流量为Q = 25 l/min的条件下测得。
安装
我们建议将MZE阀水平安装，或者电磁铁朝下竖直安装。如果阀垂直安装且电磁铁朝上，相较于图表2中所示的值，必须考虑小控制压力发生变化的可能性。
请确保液压回路中没有空气。在一些特殊应用中，必须通过使用电
磁铁铁芯中适当的排气螺栓，排出铁芯中夹带的空气。确保电磁铁铁芯总是被油液浸没(见第7节)。在操作的后，确保正确拧紧排气螺栓。
将阀的T口与油箱直接连接。控制压力值必须加上T口检测到的任何背压值。在正常操作条件下，T口允许的大背压是2 bar。
阀可通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的值。如果平面度或者粗糙度达不到要求的小值，则阀和安装面之间很容易发生油液泄露。
意大利迪普马DUPLOMATIC先导式比例减压阀
MZE5/58-24


迪普马DUPLOMATIC直动式溢流阀
MCD
直动式溢流阀
序列号 51
叠加式
ISO 4401-03 (CETOP 03)
工作压力 350 bar
MCD叠加式阀是一种直动式溢流阀，其安装面尺寸符合ISO4401（CETOP RP 121H）标准。
该阀可通过螺钉或者螺栓与其它安装面尺寸符合ISO 4401-03（CETOP 03）标准的阀组合成叠加阀组，无需油管连接。
该阀根据型号的不同可对单路压力进行单个调整，也可对两路压力同时进行调整，可提供4种不同的压力调整范围。
该阀通常用作液压回路压力限制元件或者用作液压执行元件在运动过程中产生峰值压力的限制元件。
通常供货时带沉头内六角调整螺钉，锁紧螺母以及大调整限位装置。
结构
“SP”：控制管路P的压力，T口泄油
“SAT”：控制管路A的压力，T口泄油
“SBT”：控制管路B的压力，T口泄油
 “DT”：控制管路A和B的压力，T口泄油
“D”：控制管路A和B的压力，互为泄油口
“SB”：控制管路B的压力，A口泄油
技术参数 （在油温50°C，油液粘度 36 cSt条件下测得）
工作压力  350bar
控制管路大流量  50l/min
自由管路大流量  75l/min
环境温度范围  -20 / +50°C
油液温度范围  -20 / +80°C
油液粘度范围  10 ÷ 400cSt
油液允许的污染等级 根据 ISO 4406:1999等级 20/18/15
推荐油液粘度  25cSt
重量： MCD-SP / MCD-SAT / MCD-SBT / MCD-SB  1.4kg
MCD-DT / MCD-D  2kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液（酯），使用FPM密封（代号V）。
意大利迪普马DUPLOMATIC直动式溢流阀订货型号：
MCD5-SP/51N
MCD6-SP/51N

意大利迪普马DUPLOMATIC液压缸
HC2
液压缸
HCK2
液压缸
ATEX 94/9/CE
序列号 20
该双作用液压缸的结构符合ISO 6020-2和DIN 24554标
准。
紧凑型的方头拉杆连接设计，外加高质量的材质以及密封，使得该系列油缸高度可靠，所以强烈推荐使用在各种形式的工业应用中。
该油缸可以提供14种不同的安装方式，以及一系列附件以满足各种应用需求。
防尘圈、、活塞杆密封、活塞密封、导向环、 前端缓冲调节螺钉、后端缓冲调节螺钉、前端缓冲、后端缓冲、缓冲环。
目前可以提供为ATEX 94/9/CE指令定制的型号，可安装在具有潜在易燃易爆气体的环境中。标准型号符合ATEX II 2GD等级，而带接近传感器的油缸为ATEX II 3GD等级。
技术参数
公称压力 (连续工作)  160bar
工作压力  210bar
峰值压力  250bar
速度 (标准)  0,5m/s
行程 (标准)  5000mm
环境温度范围 (标准)   -20 / +80°C
油液粘度范围  10 ÷ 400cSt
油液允许的污染等级 根据ISO 4406:1999 等级20/18/15
推荐油液粘度  25cSt
与公称压力相关的安全系数 ≥ 4
性能
1.1缸径和活塞杆
可提供直径从? 25到? 200 mm的缸径，从而可以根据需要的作用力，提供一系列的选择。
对于每一种缸径，可以提供三种相应的活塞杆直径（直径为? 25 mm的缸径除外，中间尺寸的活塞杆不适用于此缸径）：
标准活塞杆，两腔面积比为1:1.25
中间尺寸活塞杆，两腔面积比为1:1.45
大尺寸活塞杆，两腔面积比为1:2
1.2缓冲
根据需求，可以在油缸的前端和/或者后端安装渐进式和可调缓冲装置，而不影响油缸的外形尺寸。
在油液粘度发生变化的情况下，缓冲装置的特殊设计可以确保油缸达到重复精度。
建议使用缓冲装置，因为它可以消除油缸在高速运动过程中突然停止造成的影响，从而减少传递到安装机构的压力冲击和影响。
对于所有可供应的缸径，缓冲装置均可以通过针阀进行调节。
位于前端缓冲装置锥形结构和后端缓冲环内的旁通阀可以确保活塞快速启动。
1.3油口
供货时，标准油缸配置BSP螺纹油口以及符合ISO 1179标准的密封面。
为了使油缸正常工作，油液流速不得超过5 m/s。
1.4 油口位置
根据安装形式，油口、缓冲装置调节螺钉、排气装置和行程终端接近传感器的标准位置。和标准形式不同的油口位置，可以按照需求提供。其他选项的位置可进行相应的旋转。
1.5行程
标准油缸的行程可至6000 mm。更长的油缸行程可根据需求提供。
行程公差：
0+1 mm 适用于行程至1000 mm
0+4 mm 适用于行程至6000 mm
1.6 支承环
如果油缸的行程超过1000 mm，我们推荐使用支承环，插入支承环后，可以减小活塞杆缓冲环负载，并防止活塞粘滞。
支承环由调制钢制造而成，表面为聚四氟乙烯涂层。每一个支撑环的长度是50 mm。
行程长度为1001至1500 mm，我们推荐插入1个支承环，并且行程每增加500 mm，增加一个支承环。请注意根据插入支承环的数量（每个支承环是50 mm），油缸的整体长度将会相应增加。
1.7 排气装置
根据需求，油缸的端部可以配置排气装置，用于排除空气。当油缸不是全行程工作时，或者油口位置朝下时，必须有排气装置。
1.8表面处理
标准油缸喷漆为迪普马不透明黑色，涂层厚度40? 。活塞杆镀铬。
2- ATEX 94/9/CE标准定制型号
目前可提供根据ATEX 94/9/CE标准定制的油缸型号，可安装在潜在易燃易爆气体环境中。标准型号符合ATEX II 2GD等级，而带接近传感器的油缸为ATEX II 3GD等级。
供货时通常包括：
遵从ATEX指令的声明
用户操作和维护手册，包括在潜在易燃易爆环境下正确使用油缸的所有相关信息。
型号检验编号：CEC 10 ATEX 138
2.1订货型号
订购ATEX指令定制型号时，只需要在订货型号的首部分中插入字母K即可。型号描述变为HCK2-*。
订购不带行程终端接近传感器的油缸时；
例如：HCK2C-200/90-500-K3-S-11/20
订购配置行程终端接近传感器的油缸时；
所示。
例如：HCK2F-FP22-80/56-200-K3-S-11/20
配置行程终端接近传感器的ATEX指令定制油缸，同时，在该节中关于相同限制的描述也有效。
2.2分级
不带接近传感器的油缸，ATEX标记如下：
II 2GD ck IIC T4 (-20°C Ta +80°C)
EX: 符合ATEX 94/9/CE指令的防爆特定标记和相关的技术规格要求。
II: II类，地面工厂用
2: 2类高保护，适用于1区气体和21区粉尘（自动适用于3类2区气体和22区粉尘）。
GD: 适用于由天然气、水汽、薄雾或者气尘混合物引起的易燃易爆环境区域。
ck： 建筑安全和液体浸没保护
IIC: 气体组别(自动适用于IIA和IIB)
T4: 气体温度等级 (表面温度)
-20°C Ta +80°C: 环境温度范围
带接近传感器的油缸，ATEX标记如下：
II 3GD ck IIC T4 (-20°C Ta +80°C)
EX: 符合ATEX 94/9/CE指令的防爆特定标记和相关的技术规格要求。
II: II类，地面工厂用
3: 3类标准保护，适用于2区气体（22区粉尘）。
GD: 适用于由天然气、水汽、薄雾或者气尘混合物引起的易燃易爆环境区域。
ck: 建筑安全和液体浸没保护
IIC: 气体组别(自动适用于IIA和IIB)
T4: 气体温度等级 (表面温度)
-20°C Ta +80°C: 环境温度范围
2.3工作温度
工作环境温度必须在 - 20°C和+80 °C之间。
标准型密封(K) 和低摩擦型密封(M)的油液温度必须在- 20°C和+80°C之间，而氟橡胶密封(V) 的油液温度必须在-20°C和+120 °C之间。该执行器的温度等级为T4 (T135° C)，同时也适用于在更高温度等级(T3, T2, T1 (T200° C)下工作。
2.4允许速度
标准密封(K)的油缸允许速度是0.5 m/s，而低摩擦密封(M) 和氟橡胶密封(V)油缸的大允许速度是1 m/s。
2.5插头
可根据需求提供行程终端接近传感器的插头。该插头为金属材料，需接线。订货代码为0680961。每个传感器需要一个插头。
2.6接地点
ATEX认证的执行器提供两个接地点，一个在后缸盖，另一个在活塞杆上，可用于油缸接地（M4螺栓）。
通常缸底接地点必须连接，而活塞杆上的接地点则不连接，以防油缸在工作过程中使用整个机械行程（缸头机械停止位至缸底机械停止位）， 或者防止活塞杆已经在其本身和其所在的机器/设备之间，通过机械连接实现接地。
为了核实此类情况，必须检测相关部位与符合EN13463-1标准、阻值为100 Ω的电阻之间的等位性。
意大利迪普马DUPLOMATIC液压缸油缸订货型号：
HC2D-80/45-90-K0-0-11/20
