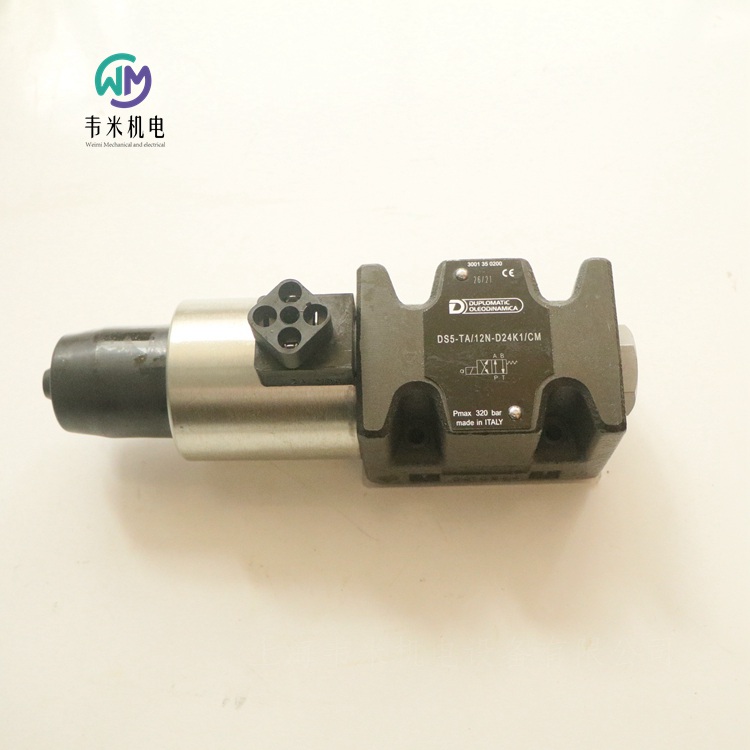

迪普马电磁换向阀DS5-TA/12N-D24K1/CM，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！

迪普马DUPLOMATIC电磁换向阀DS5系列
板式安装
ISO 4401-05 (CETOP 05)
高工作压力 320 bar
大流量 150 l/min
直动式底板安装方向控制阀，底板安装面符合ISO 4401(CETOP RP121H) 标准。
该阀提供三通或四通设计，并且根据油口排列具有各种可互换的阀芯。
阀体由高强度铸铁制造而成，阀体内铸有宽大的流道，以减少压力损失。采用了带有可互换线圈的湿式电磁铁）。
该阀可采用直流或者交流电磁铁。直流电磁铁也可采用交流供电。但需使用带桥式整流器的插头。
直流电磁换向阀DS5 可提供以下几种特殊形式：
带Y口底板外泄口
带平稳换向
带可调平稳换向
液压油
使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封(代号N)。
对于HFDR 油液，使用FPM 密封（代号V）。
若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。
当工作油温高于80 °C 时，将会导致液压油和密封过快老化与变质。
请注意保持液压油稳定的物理和化学性能。
电磁铁
电磁铁通常由铁芯和线圈两部分组成。铁芯以螺纹形式安装在阀体内，并且包括浸在油中，可作无摩擦运动的衔铁。内部与回油管路油液接触，保证了散热效果。
线圈通过螺纹环固定在铁芯上，可旋转以适应可用的安装空间。
安装
具有弹簧对中和复位的阀可在任意方向安装；不带弹簧，机械定位的RK型阀必须纵向轴水平安装。
阀可通过螺钉或者螺栓安装在平面上。如果平面度或者粗糙度达不到要求的 小值，则阀和安装面之间很容易发生油液泄露。
电气插头
电磁阀提供时都不带插头。带K1型标准电气连接的线圈(DIN 43650)，插头可以单独订购。需要订购的插头订货型号见目录49 000。K2和K7型的连接形式，相应的插头不能单独提供。
意大利迪普马DUPLOMATIC电磁阀订货型号：
DS5-RK/12N-D24K1
DS5-RK/12N-A230K1
DS5-S1/12N-D24K1
DS5-S1/12N-A230K1
DS5-S20/12N-D24K1
DS5-S4/12N-D24K1
DS5-S4/12N-A230K1
DS5-TA/12N-D24K1
DS5-TA/12N-D24K1/CM
DS5-TA/12N-A230K1
DS5-TA02/12N-D24K1
DS5-S2/12N-D24K1
DS5-S2/12N-A230K1
DS5-S3/12N-A110K1
DS5-S3/12N-D24K1
DS5-S3/12N-D24K1/W7
DS5-S3/12N-A230K1
DS5-S10/12N-D24K1
DS5-SA2/12N-D24K1
DS5-SA2/12N-A230K1
DS5-S9/14N-D24K1/F/CM

意大利迪普马DUPLOMATIC电气控制快/慢速切换阀RLM3
叠加式
ISO 4401-03
 高工作压力 250 bar
RLM3型阀是一种紧凑型集成阀，通过电磁阀的开/关控制来实现流量的快/慢速切换。流量调节通过RPC1 型流量控制阀实现，具有6种调整范围。
快/慢速切换是通过KT08型插装式电磁座阀来实现的。
该阀为叠加式，其安装尺寸符合ISO 4401标准。
RLM3型阀可安装于符合ISO 4401-03标准的电磁换向阀下，无需油管连接，实现对执行机构的方向和速度控制。
技术参数 （在油温 50°C，油液粘度 36 cSt条件下测得）
 大工作压力  250bar
控制管路大流量  1 - 4 - 10 - 16 - 22 - 30l/min
自由流动管路大流量 65l/min
小控制流量  0,025l/min
环境温度范围 -20 / +50℃
油液温度范围 -20 / +80°C
油液粘度范围 10 ÷ 400cSt
油液允许的污染等级 根据 ISO 4406:1999等级 20/18/15
推荐油液粘度 25cSt
重量  3.1kg
结构
结构“A”：执行机构A腔出油控制。
结构“T”：电磁换向阀泄油管路T双向速度控制。
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液，使用FPM密封（代号V）。
电磁铁
电磁铁由铁芯和线圈两部分组成。铁芯以螺纹形式安装在阀体内，并且包括浸在油中，可作无摩擦运动的衔铁。内部与回油管路油液接触，保证了散热效果。线圈通过螺纹环固定在铁芯上，可旋转以适应可用的安装空间。
直流或交流的同类型不同电压的线圈具有互换性，更换时无需拆下铁芯。
电磁阀供货时不带电气插头。标准电气插头K1型可单独订货。K2, K7和K8型式的电气插头不能单独订购。
意大利迪普马DUPLOMATIC流量控制阀订货型号：
RLM3A-A10/10N-R230K1


意大利迪普马DUPLOMATIC流量控制阀RPC1
带压力及温度补偿
板式安装ISO 6263-03
 高工作压力 250 bar
RPC1型阀是一种带压力和温度补偿的流量控制阀。
通过旋转带有刻度的调节旋钮，来改变节流口的开口大小从而调节流量。调节旋钮可用螺钉锁紧在任意位置。调节旋钮的调节圈数为三圈，根据需要也可以是一圈，其型号为RPC1*/M。
从0.5 l/min到30 l/min，可提供7种不同的流量调节范围。
技术参数 （在温度 50°C，油液粘度 36 cSt条件下测得）
大工作压力 250bar
小压差（A-B） 10bar
单向阀开启压力 0,5bar
小控制流量 0,5-1-4-10-16-22-30l/min
小控制流量（对于流量0.5,1和4l/min）0,025l/min
自由流动方向大流量 40l/min
环境温度范围 -20 / +50℃
油液温度范围 -20 / +80°C
油液粘度范围 10 ÷ 400cSt
油液允许的污染等级 根据 ISO 4406:1999等级 20/18/15
油液允许的高污染等级（流量 < 0,5 l/min）根据 ISO 4406:1999 等级 18/16/13
推荐油液粘度 25cSt
重量  1.3kg
旋钮调节圈数
RPC1  3圈
RPC1-*/M  1圈
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液，使用FPM密封（代号V）。
压力补偿
该阀串接了2个节流口，一个节流口的开口度可通过旋钮调节；二个节流口的先导控制分别来自于一个节流口的上游和下游压力，从而始终保持可调节流口前后的压差恒定。在这种情况下，当阀的进出口压差为 大值时，阀的流量值保持恒定，且误差在 大控制流量的 ± 2%范围内。
温度补偿
该阀温度补偿的获得是基于油液通过薄壁节流口，其流量变化不受油液粘度变化影响的原理。在控制流量小于0.5L/min且温差在50 °C时，实际流量值比设定流量值增加约13%。在大流量情况时，在上述相同温差下，实际流量比 大控制流量增加约4%。
反向自由流动
RPC1型阀可根据需要，订购带集成单向阀形式，允许油液沿B→A反向流动，此时阀的型号为RPC1-*/CT。
RPC1-*/CTX
该阀通常用作进口控制，安装在方向阀后。先导连接口P口将补偿器保持在闭合位置，从而避免当油液刚进入阀时的初始速度突变。
意大利迪普马DUPLOMATIC流量控制阀订货型号：
RPC1-0,5/CT/41
RPC1-16/CT/41
RPC1-16/CT/42
RPC1-4/CT/41
RPC1-1/CT/41
RPC1-10/CT/41
RPC1-30/CT/41
RPC1-22/CT/41
RPC1-22/T3/M/41
RPC1-4/T3/M/41
RPC1-16/CT/43
RPC1-4/CT/43



意大利迪普马DUPLOMATIC流量控制阀RPC*
带压力及温度补偿
板式安装
RPC2 ISO 6263-06 (CETOP 06)
RPC3 ISO 6263-07 (CETOP 07)
RPC* 型阀是一种带压力和温度补偿的流量控制阀。
通过旋转带有刻度的调节旋钮，来改变节流口的开口大小从而调节流量。调节旋钮可用螺钉锁紧在任意位置。
流量调整通过调节旋钮实现，可转动圈数为6圈，由转数指示器显示。根据需要，也可选用旋转圈数为1圈的阀，其型号为RPC*/M。
技术参数 （在油温 50°C，油液粘度 36 cSt条件下测得）
RPC2系列
大工作压力    320bar
单向阀开启压力  0,5bar
小压差（E-U）10bar
大控制流量  22 - 38 -70 l/min
小控制流量  0,050l/min
重量  3,6kg
RPC3系列
大工作压力 250bar
单向阀开启压力  0,5bar
小压差（E-U）12bar
大控制流量 100 - 150l/min
小控制流量 0,120 l/min
重量  7,8kg
环境温度范围 -20 / +50°C
油液温度范围 -20 / +80°C
油液粘度范围  10 ÷ 400cSt
油液允许的高污染等级 根据 ISO 4406:1999 等级 20/18/15
推荐油液粘度  25cSt
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液，使用FPM密封（代号V）。若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。
压力补偿
该阀串接了2个节流口，一个节流口的开口度可以通过旋钮调节；二个节流口的先导控制分别来自于一个节流口的上游和下游压力，从而始终保持可调节流口前后的压差恒定。在这种情况下，当阀的进出口压差为大值时，阀的流量值保持恒定，且误差在大控制流量的± 3%范围内。
温度补偿
在一个节流口处装有一个温度敏感器件，当油液粘度因温度变化而变化时，通过它来感应温度变化，并调节阀芯位置来保持流量恒定。设定流量的波动范围在阀大可控流量的± 2,5%之间。
反向自由流动
RPC*型阀根据需要可订购集成单向阀形式，允许油液反向自由流动。此时阀的型号为RPC*-CT。
行程补偿
为了避免油液刚开始进入执行机时发生速度突变，RPC型阀可带有专门的调节器来控制行程补偿，以预防不可控制的运动发生。在订货型号上增加RC来表明需要行程补偿调节器。
意大利迪普马DUPLOMATIC流量控制阀：
RPC2-CTS/31
RPC2-CTN/31
RPC-2T3/31
RPC2-T3/31
RPC-3T3/43


意大利迪普马DUPLOMATIC三通流量控制阀RPC1-T3
带压力及温度补偿
板式安装ISO 6263-03
 高工作压力 250 bar
该阀为带温度及压力补偿的三通流量控制阀，用于控制进入执行机构的流量和泄油，当流量大于系统要求，而不是系统压力达到溢流阀设定值时，多余流量流回油箱。
流量调整通过调节旋钮实现，其转动圈数为3圈，转数可由指示器显示。根据需要，也可以选用旋转圈数为1圈的阀，其型号为RPC1*/M。 — 在调节范围内，调节旋钮可由锁紧螺钉锁定在任意位置。
术参数 （在油温 50°C，油液粘度 36 cSt条件下测得）
大工作压力 250bar
小压差（A-B） 12bar
单向阀开启压力 0,5bar
小控制流量 1 - 4 - 10 - 16 - 22l/min
小控制流量（对于流量1l/min和4l/min）0,035l/min
自由流动方向大流量 40l/min
环境温度范围 -20 / +50℃
油液温度范围 -20 / +80°C
油液粘度范围 10 ÷ 400cSt
油液允许的污染等级 根据 ISO 4406:1999等级 20/18/15
油液允许的高污染等级（流量小于0,5 l/min）根据 ISO 4406:1999 等级 18/16/13
推荐油液粘度 25cSt
重量  1.5kg
旋钮调节圈数
RPC1  3圈
RPC1-*/M  1圈
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液，使用FPM密封（代号V）。
压力补偿
该阀串接了2个节流口，一个节流口的开口度可通过旋钮调节；二个节流口的先导控制分别来自于一个节流口的上游和下游压力，从而始终保持可调节流口前后的压差恒定。在这种情况下，当阀的进出口压差为 大值时，阀的流量值保持恒定，且误差在 大控制流量的± 2%范围内。
温度补偿
该阀温度补偿的获得是基于油液通过薄壁节流口，其流量变化不受油液粘度变化影响的原理。在控制流量小于0.5L/min且温差在50 °C时，实际流量值比设定流量值增加约13%。在大流量情况时，在上述相同温差下，实际流量比 大控制流量增加约4%。

意大利迪普马DUPLOMATIC双向节流阀RS*
序列号 30
螺纹油口
插装式
 RS* 和 RS*-I 型阀是一种用于管路安装的节流阀，它可直接安装在管路中，或通过螺纹插装孔安装在集成块上。
转动圆柱形阀内的锥形节流阀杆来调节流量，具有良好的流量调整线性度。
在完全关闭状态下具有良好的密封性能，因此也可作为流量关断阀使用。
供货时该阀装有调节旋钮，可以按照工作要求通过调节螺钉来使调节旋钮锁定在任意位置。
阀型号 RS2
油口螺纹尺寸BSP  1/4”
公称流量 15l/min
重量 0.2kg
环境温度范围-20 / +50 °C
油液温度范围-20 / +80 °C
油液粘度范围10 ÷ 400 cSt
油液允许的高污染等级 根据 ISO 4406:1999 等级 20/18/15
推荐油液粘度25 cSt
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液，使用FPM密封（代号V）。若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。
意大利迪普马DUPLOMATIC双向节流阀订货型号：
RS2/30
RS3/30
RS4/30/V
RS4-I/30
RSN4/30
