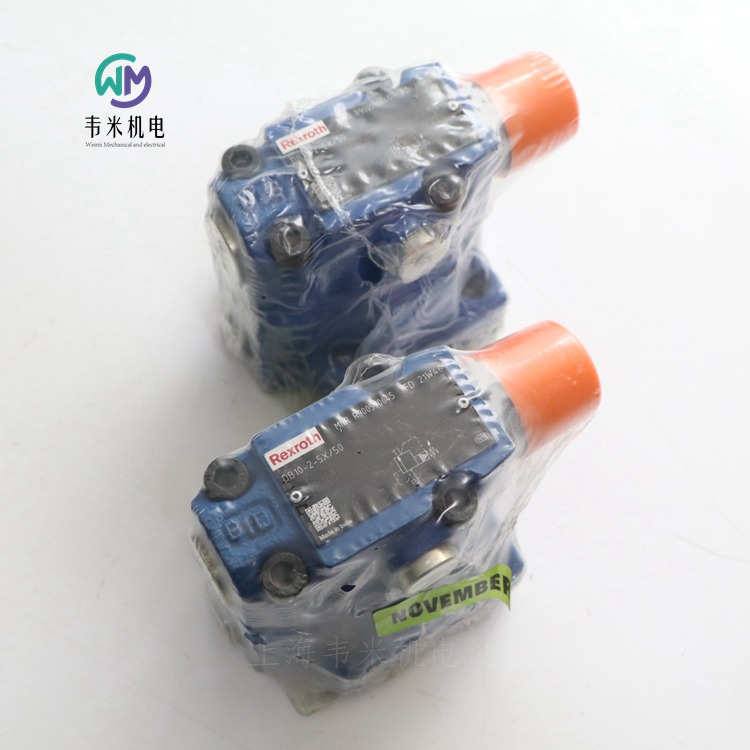

REXROTH溢流阀DB10-2-5X/50,上海韦米机电设备有限公司主营产品,销售热线:13524123009;联系人:雷青;产品实拍图片,原厂原装正品,价格实惠;热诚欢迎新老客户咨询购买!
力士乐REXROTH先导控制溢流阀
溢流阀DB
规格 10, 16, 25, 32
重量 2.6kg, 3.5kg, 4.4kg
组件系列 5X
大工作压力 350 bar
大流量 650 l/min
液压油温度范围 -10 … +60℃
粘度范围 12 … 230mm?/s
用于底板安装
油口安装面符合 ISO 6264-06-09 (NG10)、ISO 6264-08-13 (NG25) 和 ISO 6264-10-17 (NG32)
用于螺纹连接
高功率线圈
防腐蚀设计
当电压 > 50 VAC 或 > 75 VDC 时,CE 符合性符合低电压指令 2014/35/EU
DB 型压力阀是一种先导式溢流阀。用于限制工作压力。
这些溢流阀 (DB) 主要由带主阀心的主阀以及带压力调节元件的先导控制阀组成。
施加在通道 P 中的压力作用于主阀芯。同时,该压力通过配有喷嘴和的控制油路和施加于主阀芯的弹簧负载侧和先导控制阀中的滚珠。如果通道 P 中的压力超过弹簧上设定的值,则滚珠将背向弹簧打开。相应的信号通过控制油路和从通道 P 由内部传出。此时主阀芯弹簧负载侧的液压油通过控制油路、喷嘴孔和滚珠流入弹簧腔。从此处,液压油通过控制油路从内部流入油箱(对于型号 DB …),或通过控制油路从外部流入油箱(对于型号 DB …Y)。喷嘴和会导致主阀芯出现压降,从而使通道 P 到通道 T 的连接打开。现在,液压油从通道 P 流到通道 T,同时维持设定的工作压力。
溢流阀可通过油口“X”卸载或切换为另一压力(第二个压力等级)。
德国力士乐REXROTH溢流阀订货号和型号:
R900597664 DB10-1-52/100
R900536231 DB10-1-52/200X
R900536231 DB10-1-5X/200X
R900505052 DB10-1-5X/200
R900598998 DB10-1-52/315
R900590645 DB10-2-52/50
R900590645 DB10-2-5X/50
R900505883 DB10-2-52/315V
R900502117 DB20-1-5X/200
R900593530 DB20-2-5X/315
R900589433 DB20-2-52/100
R900590618 DB20-2-5X/350
R900516184 DB20-2-52/350X
R900596768 DB20-2-5X/315XY
R900590330 DB30-2-5X/100U
R900503515 DB30-1-52/200
R900593795 DB30-1-5X/315
R900591128 DB30-2-5X/315
R900974252 DB30-2N5X/350
R900593795 DB30-1-52/315
力士乐REXROTH单向阀Z2S10A1-3X/
R900407424 Z2S10A1-37/
公称尺寸 10,A1 → A2,机械操作
高功率范围的工业液压阀。在选定的连接处可靠地切断油流。
阀座阀
直接操作
开启压力1.5巴
产品特性
连接图像 ISO 4401-05-04-0-05
产品系列 Z2S10
压力[bar] 315
体积流量[l/min] 120
活塞符号 A1→A2
连接类型 中间组件
标称尺寸 10.
操作类型 具有机械操作
连接数 4.
开关位置数量 2.
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 2.64
力士乐REXROTH先导式单向阀
Z2S 16
规格 16
组件系列 5X
大工作压力 315 bar
大流量 300 l/min
用于垂直叠加的叠加阀
油口安装面符合 ISO 4401-07-07-0-05
用于一个或两个执行机构油口的无泄漏阻塞,可选
不同的开启压力
带预开口
单向阀安装套件可单独使用
防腐蚀设计
Z2S 型单向阀是采用叠加阀板设计的先导式单向阀。
用于一个或两个执行机构油口的无泄漏阻塞,甚至能够用于长期停机的情况。
在方向A1到A2 或 B1 到B2 上,可以自由流动;在相反方向上,流动被阻塞。
例如,如果阀门的流向是从A1到A2,控制阀芯将向 B 侧方向移动,打开球座阀并推动阀心偏离其阀座。液压油现在即可从B2 流向B1。
为了可以安全地封闭球座阀,必须液压卸载控制阀芯(请参阅油路示例)。
预开口
由于预开口的存在,加压液体可以进行衰减降压。这样避免了可能的换向冲击。
由于使用的是具有扩大的开口控制面积比的两级设置,使用较低的先导压力也可以安全卸载。
德国力士乐REXROTH液压锁订货号和型号:
R900328797 Z2S16-1-51/
R900402493 Z2S16A2-51/
R900402493 Z2S16A2-5X
R900328799 Z2S16B1-51
力士乐REXROTH叠加式单向阀 Z2S16-1-5X/
R900328797 Z2S16-1-51/
公称尺寸 16,A1 → A2,B1 → B2,机械操作
高性能范围内的工业液压阀。在选定的连接处可靠地关闭油流。
座阀
直动式
连接图 ISO 4401-07-07-0-05
压力 [bar] 315
体积流量 [l/min] 300
活塞符号 A1→A2,B1→B2
连接类型 中间组装
标称尺寸 16
驱动类型 带机械操作
连接数 4
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封元件 NBR
重量 [kg] 6.86
力士乐REXROTH先导式单向阀
Z2S 22
规格 25
组件系列 5X
大工作压力 315 bar
大流量 450 l/min
用于垂直叠加的叠加阀
油口安装面符合 ISO 4401-08-08-0-05
用于一个或两个执行机构油口的无泄漏阻塞,可选
不同的开启压力
预开口标准
单向阀安装套件可单独使用
可应要求提供特殊型号
Z2S 型单向阀是采用叠加阀板设计的先导式单向阀。
用于一个或两个执行机构油口的无泄漏阻塞,甚至能够用于长期停机的情况。
在方向A1到A2 或 B1 到B2 上,可以自由流动;在相反方向上,流动被阻塞。
例如,如果阀门的流向是从A1到A2,控制阀芯将向 B 侧方向移动,打开球座阀并推动阀心偏离其阀座。液压油现在即可从B2 流向B1。
为了可以安全地封闭球座阀,必须液压卸载控制阀芯(请参阅油路示例)。
预开口
由于预开口的存在,加压液体可以进行衰减降压。这样避免了可能的换向冲击。
由于使用的是具有扩大的开口控制面积比的两级设置,使用较低的先导压力也可以安全卸载。
德国力士乐REXROTH单向阀订货号和型号:
R900433031 Z2S22-2-51/
R900433031 Z2S22-2-5X
R900432915 Z2S22-1-51
R900433032 Z2S22A1-51/
R900433037 Z2S22B1-51/
力士乐REXROTH叠加式单向阀 Z2S22A1-5X/
R900433032 Z2S22A1-51/
公称尺寸 25,A1 → A2,机械操作
高性能范围内的工业液压阀。在选定的连接处可靠地关闭油流。
座阀
直动式
连接图 ISO 4401-08-08-0-05
压力 [bar] 315
体积流量 [l/min] 450
活塞符号 A1 → A2
连接类型 中间组装
标称尺寸 25
驱动类型 带机械操作
连接数 4
开关位置数 2
电气连接说明 0
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 12.72
力士乐REXROTH先导式单向阀
SV 6
规格 6
组件系列 6X
大工作压力 315 bar
大流量 60 l/min
用于底板安装
油口安装面符合 ISO 4401-03-02-0-05 和 ISO 5781-03-04-0-00
用于一个执行机构油口的无泄漏阻塞
带内部先导油回油
具有多种开启压力,可选
带或不带预开口,可选
单向阀安装套件可单独使用
耐腐蚀设计,可选
SV 型单向阀是用于底板安装的先导式单向阀。用于一个执行机构油口的无泄漏阻塞,甚至能够用于长期停机的情况。
该阀主要由壳体、提升座阀、压缩弹簧、控制阀芯以及可选预开口球座阀组成。
座阀允许流体从方向 A 流向 B,而无需外部先导压力。
条件: pA > pB + 开启压力(压缩弹簧)。在相反方向上,座阀以液压方式紧闭。
油口 X 处的高先导压力足以使控制阀芯沿座阀方向移动,并推动提升座阀离开其阀座。这便实现了两个方向上的自由流动(主动保持打开)。
为确保座阀主动打开,控制阀芯两侧上的压力比与提升座阀或上的面积比同样重要。
因此,提供了以下不同类型
SV(连接至 pA 的大阀芯端面 A2)或?
以及带预开口“A”和不带预开口“B”的型号。
型号“A”(带预开口)
该阀配有一个附加的预开口。通过对油口 X 加压,控制阀芯将向右移动。这样一来,滚珠和提升座阀将先后被推出阀座。
注意!
型号“A”:
由于使用的是具有扩大的开口控制面积比的两层结构,使用较低的先导压力也可以安全卸载。?
避免由于执行机构侧的压力容积的衰减降压而导致的换向冲击。?
型号“B”:
阀门不带预开口时,可能会突然卸载所含的压力容积。产生的换向冲击不但会导致安装组件的过早磨损,还会形成噪音。?
替换插头和可实现从 SV 型号到 SL 型号的修改。必须始终安装其中一个插头!
德国力士乐REXROTH单向阀物料号和型号:
R900589253 SV6PB2-62/
力士乐REXROTH先导式单向阀
SV 10...32
R900599743 SV30GB1-4X/
规格 10 … 32
组件系列 4X
大工作压力 315 bar
大流量 550 l/min
用于底板安装
油口安装面符合 ISO 5781-06-07-0-00 (NG10)、ISO 5781-08-10-0-00 (NG20)、ISO 5781-10-13-0-00 (NG32)
用于螺纹连接
用于一个执行机构油口的无泄漏阻塞
内部先导油回油
可用于衰减释放的带预开口的型号,可选
具有多种开启压力,可选
单向阀安装套件可单独使用
防腐蚀设计
SV 型单向阀是用于底板安装或螺纹连接的先导式单向阀。用于一个执行机构油口的无泄漏阻塞,甚至能够用于长期停机的情况。
该阀门主要由壳体、提升座阀、压缩弹簧、控制阀芯以及可选预开口球座阀 组成。
座阀允许流体从 A 流向 B,而无需外部先导压力。在相反方向上,座阀以液压方式紧闭。
条件: pA > pB + 开启压力(压缩弹簧)。
油口 X 处的高先导压力足以使控制阀芯沿球座阀(型号“A”)方向移动,并推动提升座阀离开其阀座。这便实现了两个方向上的自由流动(主动保持打开)。
为确保座阀主动打开,控制阀芯两侧上的压力比与控制阀芯或提升座阀上的面积比同样重要。
因此,为 SV 型(大环形区域)提供了带预开口“A”和不带预开口“B”的型号。 A3 ; with pA 已连接)。
型号“A”(带预开口)
该阀配有一个附加的预开口。通过对油口 X 加压,控制阀芯将向右移动。这样一来,滚珠 和提升座阀将先后被推出阀座。
注意事项:
型号“A”:
由于使用的是具有扩大的开口控制面积比的两级设置,使用较低的先导压力也可以安全卸载。‐
避免由于执行机构侧压力容积的衰减降压而导致的换向冲击。‐
型号“B”:
阀门不带预开口时,可能会突然卸载所含的压力容积。产生的换向冲击不但会导致安装组件的过早磨损,还会形成噪音。
德国力士乐REXROTH先导式单向阀订货号和型号:
R900483369 SV10PA1-4X/
R900483368 SV10GA1-4X
R900459915 SV10PA3-42
R900403672 SV10PB2-4X
R900500216 SV20GA2-4X
R900587557 SV20PA1-4X
R900500094 SV20PA1-45/V
R900501802 SV20PB2-45
R900599535 SV20PA2-4X
R900500094 SV20PA1-4X/V
R900501151 SV30GA2-4X/
R900599456 SV30PA2-4X/
R900599890 SV30PA3-4X/
R900455015 SV10GA2-4X
力士乐REXROTH先导式单向阀
SL 6
规格 6
组件系列 6X
大工作压力 315 bar
大流量 60 l/min
用于底板安装
油口安装面符合 ISO 4401-03-02-0-05 和 ISO 5781-03-04-0-00
用于一个执行机构油口的无泄漏阻塞
带外部先导油回油
具有多种开启压力,可选
带或不带预开口,可选
单向阀安装套件可单独使用
耐腐蚀设计,可选
SV 型单向阀是用于底板安装的先导式单向阀。用于一个执行机构油口的无泄漏阻塞,甚至能够用于长期停机的情况。
该阀主要由壳体、提升座阀、压缩弹簧、控制阀芯以及可选预开口球座阀组成。
座阀允许流体从方向 A 流向 B,而无需外部先导压力。
条件: pA > pB + 开启压力(压缩弹簧)。在相反方向上,座阀以液压方式紧闭。
油口 X 处的高先导压力足以使控制阀芯沿座阀方向移动,并推动提升座阀离开其阀座。这便实现了两个方向上的自由流动(主动保持打开)。
为确保座阀主动打开,控制阀芯两侧上的压力比与提升座阀或上的面积比同样重要。
因此,提供了以下不同类型
SV(连接至 pA 的大阀芯端面 A2)或?
以及带预开口“A”和不带预开口“B”的型号。
型号“A”(带预开口)
该阀配有一个附加的预开口。通过对油口 X 加压,控制阀芯将向右移动。这样一来,滚珠和提升座阀将先后被推出阀座。
注意!
型号“A”:
由于使用的是具有扩大的开口控制面积比的两层结构,使用较低的先导压力也可以安全卸载。
避免由于执行机构侧的压力容积的衰减降压而导致的换向冲击。
型号“B”:
阀门不带预开口时,可能会突然卸载所含的压力容积。产生的换向冲击不但会导致安装组件的过早磨损,还会形成噪音。?
替换插头和可实现从 SV 型号到 SL 型号的修改。必须始终安装其中一个插头!
力士乐REXROTH先导式单向阀
SL 10...32
规格 10 … 32
组件系列 4X
大工作压力 315 bar
大流量 550 l/min
用于底板安装
油口安装面符合 ISO 5781-06-07-0-00 (NG10)、ISO 5781-08-10-0-00 (NG20)、ISO 5781-10-13-0-00 (NG32)
用于螺纹连接
用于一个执行机构油口的无泄漏阻塞
方向滑阀或方向座阀的可用附件,可选
外部先导油回油
可用于衰减释放的带预开口的型号,可选
具有多种开启压力,可选
单向阀安装套件可单独使用
防腐蚀设计
SL 型单向阀是用于底板安装或螺纹连接的先导式单向阀。用于一个执行机构油口的无泄漏阻塞,甚至能够用于长期停机的情况。
该阀门主要由壳体、提升座阀、压缩弹簧、控制阀芯以及可选预开口球座阀 组成。
座阀允许流体从 A 流向 B,而无需外部先导压力。在相反方向上,座阀以液压方式紧闭。
条件:pA > pB + 开启压力(压缩弹簧)。
油口 X 处的高先导压力足以使控制阀芯沿球座阀(型号“A”)方向移动,并推动提升座阀离开其阀座。这便实现了两个方向上的自由流动(主动保持打开)。
为确保座阀主动打开,控制阀芯两侧上的压力比与控制阀芯或提升座阀上的面积比同样重要。
因此,为 SL 型(小环形区域)提供了带预开口“A”和不带预开口“B”的型号。 A4。
型号 “A”(带预开口)
该阀配有一个附加的预开口。通过对油口 X 加压,控制阀芯将向右移动。这样一来,滚珠 和提升座阀将先后被推出阀座。
注意事项:
型号“A”:
由于使用的是具有扩大的开口控制面积比的两级设置,使用较低的先导压力也可以安全卸载。‐
避免由于执行机构侧压力容积的衰减降压而导致的换向冲击。
型号“B”:
阀门不带预开口时,可能会突然卸载所含的压力容积。产生的换向冲击不但会导致安装组件的过早磨损,还会形成噪音。
型号“6U” (带附带方向阀)
在带附带方向阀的 SL 型号的直动式先导单向阀中,可以通过方向阀直接控制控制阀芯 (4),以克服系统压力(即阻塞方向)打开提升座阀。
注意:
订购方向阀时,请注意在型号“P”和“G”处的油口 A 的不同位置(在型号“G”处,油口安装面旋转 180°,请参阅“尺寸”)。
德国力士乐REXROTH单向阀
R900483371 SL10PA1-4X/
R900483370 SL10GA1-42
R900442260 SL10PA2-42
R900442260 SL10PA2-4X/
R900443419 SL10PB1-4X/
R900457386 SL10PB2-4X/
R900599586 SL20PB1-4X/
R900599536 SL20PA2-4X/
R900599966 SL20GA2-45
R900587554 SL20GA1-45
R983040158 SL20PA1-4X/
R900587560 SL30PA1-4X/
R900599473 SL30PA2-42/
力士乐REXROTH液压单向阀 SL30PA1-4X/
R900587560 SL30PA1-4X/
R900587560 SL30PA1-4X/M
规格 30,A → B,液压操作
高性能范围内的工业液压阀。在选定的连接处可靠地关闭油流。
座阀
先导式
有预开
外部先导回油
连接图 ISO 5781-10-13-0-00
压力 [bar] 315
体积流量 [l/min] 550
活塞符号 A → B
连接类型 板材结构
标称尺寸 30
驱动类型 带液压操作
连接数 2
开关位置数 2
电气连接说明 4 针设备插头,M12 x 1,编码 A 符合 EN 61076-2-101
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封元件 NBR
重量 [kg] 7.79
力士乐REXROTH单向阀
L–S 40…300
规格 40 … 300
组件系列 1X
大工作压力 16 bar
大流量 50000 l/min
用于法兰连接
法兰连接,符合 DIN EN 1092-2 型号 21
4 种开启压力
L-S 型阀是用于管道安装的单向阀。它们特别适用于高流量场合。
这些阀主要由管道安装壳体、主阀芯、弹簧和盖组成。
在方向 P→T 上,主阀芯可以通过与弹簧力逆向的流动打开。但是,在方向 T →P 上,主阀芯可将管路锁定,无泄漏。
注意:
观察流动方向和流动方向指示器。
REXROTH溢流阀DB10-2-5X/50
