首页 > 供应产品 > 力士乐液压换向阀4WP6D60/N

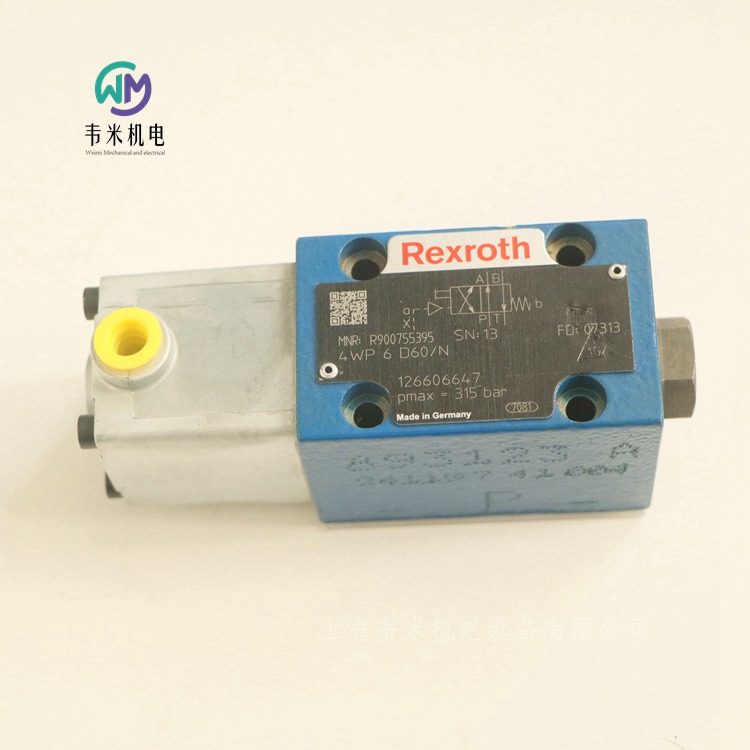

力士乐液压换向阀4WP6D60/N
点击图片查看原图
产品: 浏览次数:36力士乐液压换向阀4WP6D60/N
品牌: 力士乐REXROTH
品牌: 力士乐REXROTH
型号: 4WP6D60/N
订货号: R900755395
单价: 2600.00元/个
最小起订量: 1 个
供货总量: 100 个
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2024-06-03 16:04
  询价
详细信息

力士乐液压换向阀4WP6D60/N,上海韦米机电设备有限公司主营产品,销售热线:13524123009;联系人:雷青;产品实拍图片,原厂原装正品,价格实惠;热诚欢迎新老客户咨询购买!


力士乐REXROTH带液压油操作的三位四通、二位四通和二位三通方向阀
WP 6
规格 6
组件系列 6X
大工作压力 315 bar
大流量 60 l/min
大先导压力  10bar
先导流量  4.24cm?
油温度范围  -20 … +80℃
粘度范围  2.8 … 500mm?/s
大切换频率  2Hz
直动式方向滑阀
操作方法:气动
油口安装面符合 DIN 24340 形式 A(不带孔)
油口安装面符合 ISO 4401-03-02-0-05(带孔)
有关底板,请参阅样本 45052(单独订购)
位置感应开关和接近传感器(无触点)
一般信息
WP 型号的阀门是通过液压方式启动的方向滑阀。这些阀控制流体的启动、停止和方向。
方向阀的基本构成为壳体、一个或两个操作元件(气动驱动液压缸)、控制阀芯以及一个或两个复位弹簧。控制油口径向放置。
断电时,复位弹簧会将控制阀芯固定在中心位置或初始位置(脉冲阀芯除外)。
控制阀芯通过操作元件的方式移动到所需阀芯位置。
节流插件
根据主要工作条件,如果在切换过程中可能出现流量超过阀的性能限制的情况,将需要使用节流插件。
它插入到方向阀的通道 P 中。
不带弹簧复位,带器,
型号..OF/..
气动操作的方向阀也可作为带器的双阀芯位置阀使用。如果使用了带器的操作元件,则每个阀芯位置均可锁定。
不带弹簧复位,
型号 ..O/..
如果使用不带复位弹簧以及不带器的操作元件,则在断电状态下阀芯位置不确定。
位置感应开关型号 QM:电气连接
通过带连接螺纹 M12 x 1 的 4 极连接插头(单独订购)实现电气连接。
连接电压(直流电压)  24V
电压公差(连接电压)  +30 %/-15 %
允许剩余纹波  ≤ 10%
大负载能力  400mA
德国力士乐REXROTH液压换向阀订货号和型号:
R900755395 4WP6D60/N

力士乐REXROTH二通插装阀,压力控制功能
LFA..DB(标准)
规格 16 … 100
大工作压力 420 bar
规格 16 … 100
用于压力功能的二通插装阀为先导式座阀或滑阀。设计为插装阀的功率单元安装在按照 DIN ISO 7368 进行标准化的接收孔内,且使用控制盖闭合。
用于手动或电动比例压力调节的先导控制阀作为先导阀集成到控制盖内或安装在控制盖上,其安装尺寸符合 DIN 24 340。
通过将插装阀与控制盖组合,可以实现不同的压力功能。
压力溢流功能
用于压力溢流功能的插装阀(型号 LC .DB...)被设计为无面积差的座阀(在油口 B 处无有效面积)。油口 A 处的有效压力经先导油供油节流孔导入到元件的弹簧侧。在先导控制阀上设定的压力下,阀芯 由弹簧力进行压力补偿和闭合。
当达到调定压力时,阀芯 开启,且油口 A 处的压力将根据压力-流体特性而受到限制。
减压功能
静止位置开启
用于减压功能的插装阀被设计为无面积差的滑阀(在油口 B 处无有效面积)。
作为先导控制阀,应使用具有压力溢流功能的相同盖类型(型号 LFA..DB...)。
油口 A 处的有效压力经先导油供油节流孔引入到阀芯的弹簧侧。在性能限制和先导控制阀设定的压力下,阀芯由弹簧力进行压力补偿并保持在开启位置,以实现从油口 B 到油口 A 的自由流动。
当达到调定压力时,阀芯闭合并且油口 A 处的压力将根据压力-流体特性降低。
德国力士乐REXROTH插装阀盖板订货号和型号:
R900912751 LFA16DB2-71/050
R900938082 LFA40DB2-71/050
R900912763 LFA32DB2-71/050
R900938082 LFA40DB2-7X/050
R900938092 LFA40DBS2-7X/315
R900973333 LFA80DB2-63/100x99F35
1815500269 LFR40DBE49-10/

力士乐REXROTH逻辑阀盖板 LFA50DZWA2-7X/315
R901318922 LFA50DZWA2-71/315
公称尺寸 50,顺序压力的手动压力设置,可关闭,带安装面 ISO4401
2 通插装阀的控制盖。根据液压符号,与 2 通插装阀组合可实现可靠的压力接通。
DZWA
顺序压力,可关闭
连接图 ISO 7368
压力 [bar] 315
连接类型 板材结构
标称尺寸 50
驱动类型 手动压力调节
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 9.7


力士乐REXROTH二通插装阀,压力控制功能
LFA..DB(高压)
用于压力控制功能的控制盖
用于压力功能的二通插装阀为先导式座阀或滑阀。设计为插装阀的功率单元安装在符合 ISO 7368 标准的接收孔内,且使用控制盖闭合。
用于手动或电动比例压力调节的先导控制阀集成到控制盖内或安装在控制盖上。
通过将插装阀与控制盖组合,可以实现不同的压力功能。
压力限制功能
用于限制压力的插装阀(型号 LC . DB...)设计为无面积差的座阀(油口 B 处无有效面积)。油口 A 处的有效压力经先导油供油节流孔导入到元件的弹簧侧。在先导控制阀设定的压力下,阀芯 会通过弹簧力进行压力补偿并关闭。当达到调定压力时,阀芯 开启,且油口 A 处的压力将根据压力-流体特性而受到限制。


力士乐REXROTH二通插装阀,压力控制功能
LFA..DBW
规格 16 … 100
组件系列 6X, 7X
大工作压力 420 bar
规格 16 … 100
组件系列 6X, 7X
用于压力功能的二通插装阀为先导式座阀或滑阀。设计为插装阀的功率单元安装在按照 DIN ISO 7368 进行标准化的接收孔内,且使用控制盖闭合。
用于手动或电动比例压力调节的先导控制阀作为先导阀集成到控制盖内或安装在控制盖上,其安装尺寸符合 DIN 24 340。
通过将插装阀与控制盖组合,可以实现不同的压力功能。
压力溢流功能
用于压力溢流功能的插装阀(型号 LC .DB...)被设计为无面积差的座阀(在油口 B 处无有效面积)。油口 A 处的有效压力经先导油供油节流孔导入到元件的弹簧侧。在先导控制阀上设定的压力下,阀芯由弹簧力进行压力补偿和闭合。
当达到调定压力时,阀芯开启,且油口 A 处的压力将根据压力-流体特性而受到限制。
减压功能
静止位置开启
用于减压功能的插装阀被设计为无面积差的滑阀(在油口 B 处无有效面积)。
作为先导控制阀,应使用具有压力溢流功能的相同盖类型(型号 LFA..DB...)。
油口 A 处的有效压力经先导油供油节流孔引入到阀芯的弹簧侧。在性能限制和先导控制阀设定的压力下,阀芯由弹簧力进行压力补偿并保持在开启位置,以实现从油口 B 到油口 A 的自由流动。
当达到调定压力时,阀芯闭合并且油口 A 处的压力将根据压力-流体特性降低。
德国力士乐REXROTH二通插装阀控制盖板订货号和型号:
R900912764 LFA25DB2-71/420
R900912810 LFA25DBW2-7X/315
R900912815 LFA32DBW2-7X/315
R900912816 LFA32DBW2-7X/420
R900972596 LFA40DBW2-71/100
R900938191 LFA50DBW2-71/315

力士乐REXROTH逻辑阀盖板LFA50DBW2-7X/315
R900938191 LFA50DBW2-71/315
插装阀盖板
公称尺寸 50,手动最大压力设置,可关闭,带安装面 ISO4401
2通内置阀的控制盖,根据液压符号与2通内置阀门结合使用,可实现可靠的压力限制
压力水平315巴
六角形
产品特性
产品系列 LFA
压力[bar] 400
连接类型 板式结构
标称尺寸 50
操作类型 手动压力设定
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 9.48


力士乐REXROTH插装阀盖板LFA40DBW2-7X/100
R900972596 LFA40DBW2-71/100
公称尺寸 40,手动压力设置,可关闭,带安装面 ISO4401
2 通插装阀的控制盖,根据液压符号,与 2 通插装阀组合可实现可靠的压力限制
压力等级 100 bar
六角
连接图 ISO 7368-10-7-1-16
压力 [bar] 400
活塞符号 符号 DBW
连接类型 板材结构
标称尺寸 40
驱动类型 手动压力调节
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 6.75

力士乐REXROTH压力控制插装阀盖板LFA32DBW2-7X/315
R900912815 LFA32DBW2-7X/315
公称尺寸 32,手动压力设置,可关闭,带安装面 ISO4401
2 通插装阀的控制盖,根据液压符号,与 2 通插装阀组合可实现可靠的压力限制
压力等级 315 bar
六角
压力 [bar]420
连接类型 板材结构
标称尺寸 32
驱动类型 手动压力调节
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg]3.600


力士乐REXROTH二通插装阀,压力控制功能
LFA..DBU2A
R900947692 LFA25DBU2A2-71/100A025
R900923101 LFA25DBU2A2-71/315A200
R900932664 LFA32DBU2B2-71/315A200
规格 16 … 100
组件系列 6X, 7X
大工作压力 420 bar
规格 16 … 100
组件系列 6X, 7X
用于压力功能的二通插装阀为先导式座阀或滑阀。设计为插装阀的功率单元安装在按照 DIN ISO 7368 进行标准化的接收孔内,且使用控制盖闭合。
用于手动或电动比例压力调节的先导控制阀作为先导阀集成到控制盖内或安装在控制盖上,其安装尺寸符合 DIN 24 340。
通过将插装阀与控制盖组合,可以实现不同的压力功能。
压力溢流功能
用于压力溢流功能的插装阀(型号 LC .DB...)被设计为无面积差的座阀(在油口 B 处无有效面积)。油口 A 处的有效压力经先导油供油节流孔导入到元件的弹簧侧。在先导控制阀上设定的压力下,阀芯由弹簧力进行压力补偿和闭合。
当达到调定压力时,阀芯开启,且油口 A 处的压力将根据压力-流体特性而受到限制。
减压功能
静止位置开启
用于减压功能的插装阀被设计为无面积差的滑阀(在油口 B 处无有效面积)。
作为先导控制阀,应使用具有压力溢流功能的相同盖类型(型号 LFA..DB...)。
油口 A 处的有效压力经先导油供油节流孔引入到阀芯的弹簧侧。在性能限制和先导控制阀设定的压力下,阀芯由弹簧力进行压力补偿并保持在开启位置,以实现从油口 B 到油口 A 的自由流动。
当达到调定压力时,阀芯闭合并且油口 A 处的压力将根据压力-流体特性降低。

力士乐插装阀盖板LFA25DBU2A2-7X/315A100
R900929835
公称尺寸 25,手动压力设置,双倍,可切换,带安装面 ISO4401
2 通插装阀的控制盖,根据液压符号,与 2 通插装阀组合可实现可靠的压力限制
六角
多个压力等级
压力 [bar] 420
连接类型 板式结构
标称尺寸 25
驱动类型 手动压力调节
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 3.3



力士乐REXROTH二通活动可控插装阀
LC2A
规格 16 … 125
组件系列 1X
大工作压力 450 bar
大流量 17000 l/min
规格 16 … 125
组件系列 1X
二位二通活动可控方向插装阀(“两级主动逻辑”)
模块化设计,柔性油路设置
符合 ISO 7368 的安装孔
采用流量优化的几何,保证了能量效率
采用集成式轴密封件,保证无泄漏
具有阀芯位置监控“关闭”和/或“开启”或模拟(也可重新配置)
BG 证书
LC2A 型二通插装阀(以下简称“主动逻辑”)采用紧凑模块化设计,其基本构成为插件(控制阀芯)和插口、作为固定功能单元的中间盖 和 LFA 型控制盖(其为力士乐标准逻辑程序的一部分)。此控制盖(单独订购)建立了与先导控制阀和/或其他液压元件的连接,并以此集成大部分的不同功能 - 与基本装配无关。几乎可以安装所有标准的和型号为 LFA 的特殊控制盖。可选地,主动逻辑可用于位置开关。默认情况下,将记录控制阀芯 的“闭合”位置。用于位置开关的接收孔为标配。这意味着可随时加装位置开关“Q7”,而不需要进行调节。与逻辑装配件在弹簧腔中只有一个控制区域(“被动逻辑”)相反,名称“主动逻辑”明显代表带差动阀芯的型号,其至少有一个附加控制区域 A4 (“两级主动逻辑”)。此区域允许通过先导压力(而无需主油口 A 或 B 的压力)打开或保持打开主动逻辑。控制阀芯 的弹簧腔区域 A5 由单独区域 A1 + A2 + A4构成。与不带控制区域 A4 的被动逻辑相比,这会导致多余区域,这些多余区域可通过合适的液压油路在闭合和保持闭合(多余的力、闭合速率)期间提供优势。
用于方向控制功能的主动逻辑
根据任务,控制阀芯型号可能不同。活动区域几乎可以任何方式与可用先导油导向环连接,这样便可仅通过 1 种基本装配实现大部分的不同功能。
安装孔
LC2A 型主动逻辑可以根据 ISO 7368 直接安装在标准安装孔中。因此,它也适用于对必须在内部无泄漏或需要位置监控或更快关闭时间的现有“被动逻辑”进行加装。



力士乐REXROTH二通方向控制功能插装阀
LFA..D(标准)
标准系列
规格 16 … 160
组件系列 6X, 2X, 7X
大工作压力 420 bar
大流量 25000 l/min
带遥控口
二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内,且使用盖关闭。在大多数情况下,此盖也是从功率单元控制侧到先导控制阀的连接件。
通过使用相应先导控制阀进行控制,功率单元可以应用于压力、方向和节流功能,或应用于这些功能的组合。通过调节执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。
二通插装阀通常由控制盖和安装套件组成。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外,可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套、环(高只能用于 NG32 型号)、阀架、可选带衰减阻尼或不带衰减阻尼,以及闭合弹簧。
二通插装阀的功能与压力有关。这样,便可针对功能实现三个关键加压区域。
德国力士乐REXROTH插装阀盖板订货号和型号:
R900942750 LFA16D-7X/FV
R900925453 LFA25D-71/FX08
R900924596 LFA32D-7X/FX15
R900938073 LFA40D-71/F
R900912619 LFA16E-71/CA40DQMG24F

力士乐REXROTH逻辑阀盖板 LFA40D-7X/F
插装阀盖板R900938073 LFA40D-71/F
公称尺寸 40,符号 D,液压操作
高性能范围内的工业液压阀。用于插入的内置阀的可靠盖。
阀盖
连接图 ISO 7368-10-7-1-16
压力 [bar] 420
活塞符号 符号 D
连接类型 板材结构
标称尺寸 40
驱动类型 带液压操作
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 6.5

力士乐液压换向阀4WP6D60/N
