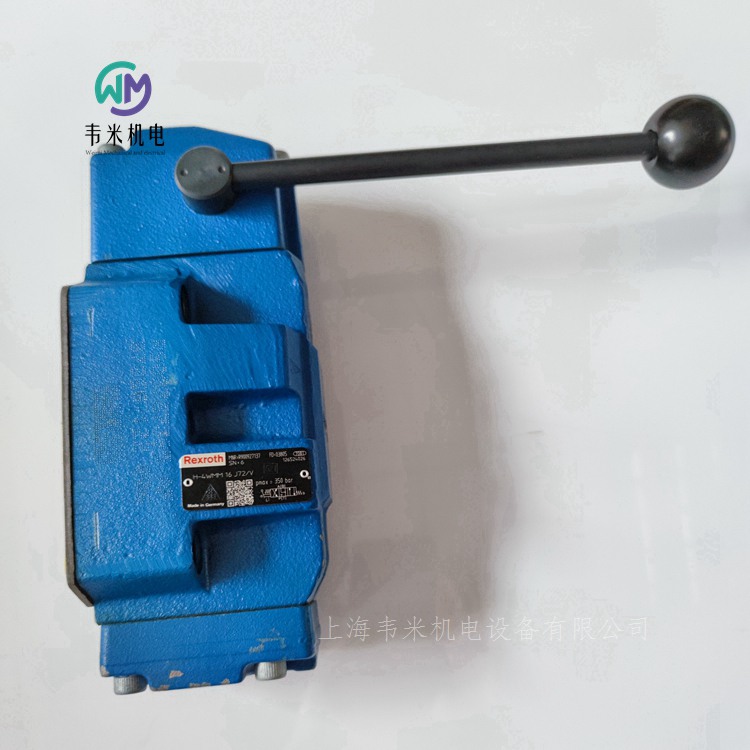

力士乐手动阀H-4WMM16J72/V，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH换向滑阀，直动式，带机械式或手动式操纵
WMM6
规格 6
组件系列 5X
大工作压力 315 bar
大流量 60 l/min
重量   1.4kg
安装位置  任意
操作力  20N
温度范围  -20 … +80℃
粘度范围  2.8 … 500mm?/s
三位四通、二位四通或二位三通型号
油口安装面符合 DIN 24340 形式 A（不带孔）
油口安装面符合 ISO 4401-03-02-0-05（带孔）
操作类型：手柄
位置感应开关和接近传感器（无触点）
型号为 WM.. 的阀门为机械、手动启动的方向滑阀。这些阀控制流体的启动、停止和方向。方向阀的基本构成为壳体、一种操作类型（手柄）、控制阀芯 和一个或两个复位弹簧。在断电状态下，复位弹簧使控制阀芯保持在中心位置或起始位置 - 如果旋钮随器启动。控制阀芯借助操作类型移动到所需阀芯位置。
器
带旋钮的方向阀通常设计为带器。带手柄的方向阀可选择以带的 2 个或 3 个位置阀形式提供。带滚轮柱塞的方向阀通常设计为不带器。如果使用了带器的操作类型，则每个阀芯位置均可锁定，具体取决于阀类型。
节流插件
根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，将需要使用节流插件。它插入到方向阀的通道 P 中。
德国力士乐REXROTH手动换向阀订货号和型号：
R983030724 4WMM6D6X/F-IN002
R983030727 4WMM6E6X/-IN002
R983030728 4WMM6J6X-IN002
R983030731 4WMM6J6X/F-IN002
R983030745 4WMM6J6X/B10-IN002
R900343782 4WMM6Y53/F/V
R900927137 H-4WMM16J72/V

力士乐REXROTH逻辑阀 LC16A40D7X/
插装阀R900912573 LC16A40D7X/
公称尺寸 16，双向（A → B，B → A），液压操作，活塞型 AD
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
座阀
先导式
开启压力 4 bar
面积比 50%
高性能范围内的工业液压阀
根据液压符号可靠切换油流方向
有遮盖
环形区域 B=50%
压力 [bar] 420
活塞符号 A40D
连接类型 插装阀
标称尺寸 16
驱动类型 带液压操作
连接数 2
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 0.2045

力士乐REXROTH逻辑阀 LC16A05E7X/V
插装阀R900928456 LC16A05E7X/V
公称尺寸 16，双向（A → B，B → A），液压操作，活塞型 AE
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
高性能范围内的工业液压阀
根据液压符号可靠切换油流方向
无遮盖
环形区域 B=50%
压力 [bar] 420
活塞符号 A5E
连接类型 插装阀
标称尺寸 16
驱动类型 带液压操作
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 0.2

力士乐REXROTH逻辑阀 LC25A20D7X/
插装阀R900912580 LC25A20D7X/
公称尺寸 25，双向（A → B，B → A），液压操作，活塞型 AD
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
座阀
先导式
开启压力 2 bar
面积比 50%
高性能范围内的工业液压阀
根据液压符号可靠切换油流方向
有遮盖
环形区域 B=50%
压力 [bar] 420
活塞符号 A20D
连接类型 插装阀
标称尺寸 25
驱动类型 带液压操作
连接数 2
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 0.4841


力士乐REXROTH逻辑阀 LC16A20E7X/
插装阀R900910269 LC16A20E7X/
公称尺寸 16，双向（A → B，B → A），液压操作，活塞型 AE
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
座阀
先导阀
开启压力 2 bar
面积比 50%
高性能范围内的工业液压阀
根据液压符号可靠切换油流方向
无遮盖
环形区域 B=50%
压力 [bar] 420
活塞符号 A20E
连接类型 插装阀
标称尺寸 16
驱动类型 带液压操作
连接数 2
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 0.199101

力士乐REXROTH二通方向控制功能插装阀
LC（高压）
高压系列
规格 16 … 100
组件系列 6X, 7X
大工作压力 450 bar
大流量 13000 l/min
规格 16 … 100
组件系列 6X, 7X
用于方向控制功能的插装阀
二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内，且使用盖关闭。在大多数情况下，此盖同时充当从功率单元控制侧到先导控制阀的连接件。通过使用相应先导控制阀进行控制，功率单元可以应用于压力、方向和节流功能，或应用于这些功能的组合。通过调节一个执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。
二通插装阀的一般构成为控制盖 和安装套件。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外，可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套、环（高只能用于 NG32 型号）、阀架、可选带衰减阻尼或不带衰减阻尼，以及闭合弹簧。
二通插装阀的功能与压力有关。这样，便可针对功能实现三个关键加压区域。



力士乐REXROTH二通插装阀，压力控制功能
LC..DB（标准）
规格 16 … 100
组件系列 6X, 7X
大流量 7000 l/min
规格 16 … 100
组件系列 6X, 7X
用于压力功能的二通插装阀为先导式座阀或滑阀。设计为插装阀的功率单元安装在按照 DIN ISO 7368 进行标准化的接收孔内，且使用控制盖闭合。
用于手动或电动比例压力调节的先导控制阀作为先导阀集成到控制盖内或安装在控制盖上，其安装尺寸符合 DIN 24 340。
通过将插装阀与控制盖组合，可以实现不同的压力功能。
压力溢流功能
用于压力溢流功能的插装阀（型号 LC .DB...）被设计为无面积差的座阀（在油口 B 处无有效面积）。油口 A 处的有效压力经先导油供油节流孔导入到元件的弹簧侧。在先导控制阀上设定的压力下，阀芯由弹簧力进行压力补偿和闭合。
当达到调定压力时，阀芯开启，且油口 A 处的压力将根据压力-流体特性而受到限制。
减压功能
静止位置闭合
对于具有开启特性的减压功能，将应用一个压力限制插装阀（型号LC..DB40D...）和一个带有减压先导控制阀的控制盖（型号 LFA..DR...）。先导油经供油节流孔和打开的先导控制阀从油口 A 导入到 B 侧。
主阀芯打开，并释放从油口 A 到油口 B 的流量。
当达到调定压力时，阀芯闭合并且油口 B 处的压力将根据压力-流体特性降低。次级受控侧的潜在压力增加经先导控制阀第三路排放至油箱。方向阀的设置将启动执行附加阻塞功能（型号 LFA..DRW...）。
压力顺序功能
此功能启动次级系统基于压力的连接。
所需的切换压力通过集成在控制盖内的先导控制阀进行设置。
先导油供油可通过外部（先导油油口 X）或内部（经先导油油口 X 或 Z2 从油口 A）实现。
先导控制弹簧腔通过卸压经油口 Y 或 Z1 导入到油箱。
油路示例
示例 1： （用于低压系统基于压力卸载的油路）
系统通过高压泵和低压泵供给。系统压力 pS 经先导油油口在外部从高压侧作用在先导控制阀上，其在达到调定压力值后设置卸压油路的低压侧。单向阀 RV（不包括在交付范围内）保护高压系统与现有卸压低压系统的连接。
当达到先导控制弹簧上设定的压力时，将切换先导控制阀，并卸载油箱主阀的弹簧腔。主阀芯打开，并释放 A 至 B 的连接。
在型号 LFA..DZW... 中，可通过电动先导控制阀（不包括在 LFA..DZ... 型控制盖的交付范围内）选择除液压油路之外的所需切换位置。
示例 2： （用于次级系统基于压力的连接的油路）
通过此油路，当系统 1 中的压力未达到值之前，不会连接系统 2。先导油排放从主阀油口 A 内部实现。
德国力士乐REXROTH二通插装阀订货号和型号：
R900911572 LC25DB00E7X/
R900912552 LC25DB20D7X/
R900912549 LC25DB20E7X/
R900912550 LC25DB40E7X/
R900919234 LC25DB40E7X/-004
R900940130 LC32DB20D7X/V
R900912556 LC32DB20D7X/
R983034428 LC32DB20D7XIN010
R900912543 LC32DB20E7X/
R900919236 LC32DB40E74/-004
R900963324 LC32DB80E74/-004
R900938013 LC40DB40A7X/
R900957493 LC40DB80D72/
R900938039 LC50DB20E7X/
R900938041 LC50DB40E7X/
R900767654 LC80DB80E63/
R901206439 LFA32DR2-7X/075

力士乐REXROTH逻辑阀 LC50DB40E7X/
插装阀R900938041 LC50DB40E7X/
公称尺寸 50，A → B，液压操作
高性能范围内的工业液压阀。在设定值下可靠泄压。
座阀
先导式
开启压力 4 bar
无阻尼功能
连接图 ISO 7368-11-10-1-16
压力 [bar] 420
体积流量 [l/min] 2000
活塞符号 A → B
连接类型 插装阀
额定流量 [l/min] 1600
标称尺寸 50
驱动类型 带液压操作
连接数 2
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 3.26


力士乐REXROTH逻辑阀 LC50DB20E7X/
插装阀R900938039 LC50DB20E7X/
公称尺寸 50，A → B，液压操作
高性能范围内的工业液压阀。在设定值下可靠泄压。
座阀
先导式
开启压力 2 bar
无阻尼功能
连接图 ISO 7368-11-10-1-16
压力 [bar] 420
体积流量 [l/min] 2000
活塞符号 A → B
连接类型 插装阀
额定流量 [l/min] 1600
标称尺寸 50
驱动类型 带液压操作
连接数 2
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 3.22



力士乐REXROTH逻辑阀 LC32DB20E7X/
R900912543 LC32DB20E7X/
公称尺寸 32，A → B，液压操作
高性能范围内的工业液压阀。在设定值下可靠泄压。
座阀
先导式
压力 [bar] 420
活塞符号 A → B
连接类型 插装阀
标称尺寸 32
驱动类型 带液压操作
连接数 2
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 0.944701


力士乐REXROTH逻辑阀 LC25DB40E7X/-004
R900919234 LC25DB40E7X/-004
公称尺寸 25，A → B，液压操作
高性能范围内的工业液压阀。在设定值下可靠泄压。
座阀
先导式
压力 [bar] 420
活塞符号 A → B
连接类型 插装阀
标称尺寸 25
驱动类型 带液压操作
连接数 2
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 0.5131

力士乐REXROTH逻辑阀 LC25DB40E7X/
R900912550 LC25DB40E7X/
公称尺寸 25，A → B，液压操作
高性能范围内的工业液压阀。在设定值下可靠泄压。
座阀
先导式
开启压力 4 bar
无阻尼功能
压力 [bar] 420
活塞符号 A → B
连接类型 插装阀
额定流量 [l/min] 450
标称尺寸 25
驱动类型 带液压操作
连接数 2
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 0.137

力士乐REXROTH逻辑阀 LC25DB00E7X/
插装阀R900911572 LC25DB00E7X/
公称尺寸 25，A → B，液压操作
高性能范围内的工业液压阀。在设定值下可靠泄压。
座阀
先导式
压力 [bar] 420
活塞符号 A → B
连接类型 插装阀
标称尺寸 25
驱动类型 带液压操作
连接数 2
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 0.44


力士乐REXROTH二通插装阀，压力控制功能
LC..DB（高压）
用于压力控制功能的插装阀
用于压力功能的二通插装阀为先导式座阀或滑阀。设计为插装阀的功率单元安装在符合 ISO 7368 标准的接收孔内，且使用控制盖闭合。
用于手动或电动比例压力调节的先导控制阀集成到控制盖内或安装在控制盖上。
通过将插装阀与控制盖组合，可以实现不同的压力功能。
压力限制功能
用于限制压力的插装阀型号 LC . DB...）设计为无面积差的座阀（油口 B 处无有效面积）。油口 A 处的有效压力经先导油供油节流孔导入到元件的弹簧侧。在先导控制阀设定的压力下，阀芯会通过弹簧力进行压力补偿并关闭。当达到调定压力时，阀芯开启，且油口 A 处的压力将根据压力-流体特性而受到限制。



力士乐REXROTH二通插装阀，压力控制功能
LC..DR（插装阀）
规格 16 … 63
大流量 1600 l/min
规格 16 … 63
用于压力功能的二通插装阀为先导式座阀或滑阀。设计为插装阀的功率单元安装在按照 DIN ISO 7368 进行标准化的接收孔内，且使用控制盖闭合。
用于手动或电动比例压力调节的先导控制阀作为先导阀集成到控制盖内或安装在控制盖上，其安装尺寸符合 DIN 24 340。
通过将插装阀与控制盖组合，可以实现不同的压力功能。
减压功能
静止位置开启
用于减压功能的插装阀被设计为无面积差的滑阀（在油口 B 处无有效面积）。
作为先导控制阀，应使用具有压力溢流功能的相同盖类型（型号 LFA..DB...）。
油口 A 处的有效压力经先导油供油节流孔引入到阀芯的弹簧侧。在性能限制和先导控制阀设定的压力下，阀芯由弹簧力进行压力补偿并保持在开启位置，以实现从油口 B 到油口 A 的自由流动。
当达到调定压力时，阀芯闭合并且油口 A 处的压力将根据压力-流体特性降低。
德国力士乐REXROTH插装阀订货号和型号：
R900912560 LC16DR40E7X/
R900912563 LC32DR40E7X/
R900912562 LC32DR20E7X/
R900938018 LC40DR40E7X/
