首页 > 供应产品 > 力士乐液压泵PV7-1X/06-10RA01MA0-05

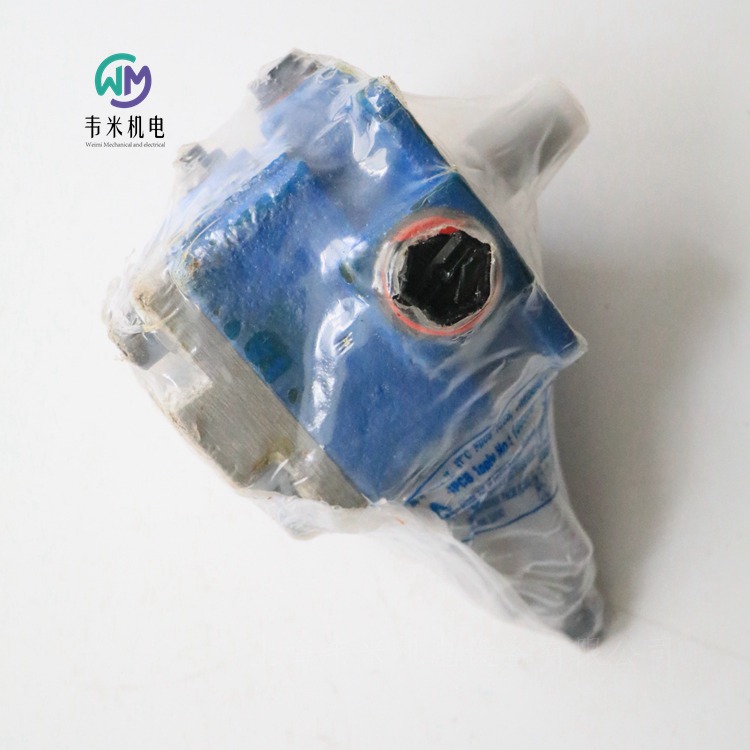

力士乐液压泵PV7-1X/06-10RA01MA0-05
点击图片查看原图
产品: 浏览次数:34力士乐液压泵PV7-1X/06-10RA01MA0-05
品牌: 力士乐REXROTH
品牌: 力士乐REXROTH
订货号: R900561857
型号: PV7-1X/06-10RA01MA0-05
单价: 5500.00元/个
最小起订量: 1 个
供货总量: 100 个
发货期限: 自买家付款之日起 2 天内发货
有效期至: 长期有效
最后更新: 2024-06-03 15:51
  询价
详细信息

力士乐液压泵PV7-1X/06-10RA01MA0-05,上海韦米机电设备有限公司主营产品,销售热线:13524123009;联系人:雷青;产品实拍图片,原厂原装,价格实惠;热诚欢迎新老客户咨询购买!



力士乐REXROTH直控式变量叶片泵
PV7...A
机座大小 06, 20
规格 10 … 25
组件系列 1X, 2X
大工作压力 100 bar
大排量 25 cm?
大流量 36 l/min
极短的调节时间
低工作噪音
安装和连接尺寸符合 VDMA 24560/1 和 ISO 3019-2
高效
使用寿命长
可变排量
型号 PV7...A 的液压泵是具有可调节排量的直动式叶片泵。
基本上由壳体、盖板、转子、叶片、定子环、压缩弹簧、螺钉 和控制板组成。
为限制大流量,该泵配有螺钉。
驱动转子 在定子环中旋转。在离心力的作用下,转子 中的导向叶片 贴紧定子环的内滑动面。
吸油和排油过程
运输液压油所需的元件由叶片、转子、定子、控制板和盖板 组成。
转子 旋转时元件容积增加,且元件通过吸油通道填充液压油。达到大元件容积后,元件将与吸油侧分离。
如果转子 进一步旋转,则会建立与压力侧的连接,元件将会减少液压油并通过压力通道将其排出到系统中。
压力控制
定子环由弹簧固定在初始偏心位置。系统中所需的大工作压力是在调节螺钉 处通过弹簧设定。
因工作阻力而累积的压力与弹簧力相反,作用于定子环内滑动面的压力侧。
如果已达到与设定的弹簧力相一致的压力,则会向零位置方向推动定子环,使其离开偏心位置。流量确定为刚移除的设定值。若达到了弹簧处设定的峰值压力,则泵几乎会将流量控制为零。保持工作压力,仅更换泄漏位置。这样,液压油的功率损耗和热量即可保持为小。
PV7- 型号叶片泵的可调节排量有助于实现低脉动流量并可在下行控制过程中达到非常高的重复精度和低压力峰值,这些均得益于其特殊设计。通过调整高度调节螺钉实现噪音优化,从而降低工作噪音。流体动力润滑的滑动轴承确保长久使用寿命。
德国力士乐REXROTH叶片泵订货号和型号:
R900561857 PV7-11/06-10RA01MA0-05
R900561857 PV7-1X/06-10RA01MA0-05
R900563233 PV7-1X/06-10RA01MA0-10
R900919237 PV7-11/06-14RA01MA0-07
R900919237 PV7-1X/06-14RA01MA0-07
R900950953 PV7-20/20-20RA01MA0-10
R900950953 PV7-2X/20-20RA01MA0-10
R900950954 PV7-2X/20-25RA01MA0-05
R900950955 PV7-2X/20-25RA01MA0-10


力士乐REXROTH压力开关HED 8 OH-2X/350K14
压力继电器R901101640 HED8OH-20/350K14
350巴,具有打开/关闭功能的微型开关,装置插头DIN EN 175301-803(大立方体插头)
电流从1 mA到2.0 A的无电势切换。小滞后,取决于设置的切换点。高重复性<设定压力的1%
活塞压力开关
具有打开/关闭功能的微动开关
调整类型:带六角套筒、无刻度、无保护帽的主轴
无电缆盒,装置插头DIN EN 175301-803
带NBR密封
连接图像 法兰连接(ISO 16873)
大压力[bar] 350
连接类型 法兰连接
输出信号 具有打开/关闭功能的微动开关
电源电压 12至250 V交流/直流
电气插头 设备插头4针(3°PE)
电气连接说明 设备插头4针(3?PE),符合EN 175301-803
符合性说明 CE符合低压指令2014/35/EU
压力流体 HLP、HLP、hdpd、HVLP、HVLPD
密封件 NBR
重量[kg] 0.556601

力士乐REXROTH压力开关HED 8 OH-2X/200K14V
压力继电器R901099789 HED8OH20/200K14/V
200巴,具有打开/关闭功能的微型开关,装置插头DIN EN 175301-803(大立方体插头)
电流从1 mA到2.0 A的无电势切换。小滞后,取决于设置的切换点。高重复性<设定压力的1%
活塞压力开关
具有打开/关闭功能的微动开关
调整类型:带六角套筒、无刻度、无保护帽的主轴
无电缆盒,装置插头DIN EN 175301-803
带FKM密封件
产品特性
连接图像 法兰连接(ISO 16873)
大压力[bar] 200
连接类型 法兰连接
输出信号 具有打开/关闭功能的微动开关
电源电压 12至250 V交流/直流
电气插头 设备插头4针(3+PE)
电气连接说明 设备插头4针(3+PE),符合EN 175301-803
符合性说明 CE符合低压指令2014/35/EU
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HETG、HEES、HEPG
密封件 FKM
重量[kg] 0.55

力士乐REXROTH压力开关HED 8 OA-2X/350K14KW
R901102716
350巴,具有打开/关闭功能的微型开关,装置插头DIN EN 175301-803(大立方体插头)
电流从1 mA到2.0 A的无电势切换。小滞后,取决于设置的切换点。高重复性<设定压力的1%
活塞压力开关
具有打开/关闭功能的微动开关
管道安装
调节类型:带刻度的旋钮
无电缆盒,装置插头DIN EN 175301-803
带NBR密封
连接图像 内螺纹G1/4
大压力[bar] 350
连接类型 管道
输出信号 具有打开/关闭功能的微动开关
电源电压 12至250 V交流/直流
电气插头 设备插头4针(3+PE)
电气连接说明 设备插头4针(3+PE),符合EN 175301-803
符合性说明 CE符合低压指令2014/35/EU
压力流体 HLP、HLP、hdpd、HVLP、HVLPD
密封件 NBR
重量[kg] 0.84


力士乐REXROTH压力开关 HED 8 OA-2X/350K14
压力继电器R901102710 HED8OA-20/350K14
350 bar,带有 NC / NO 功能的微动开关,设备插头 DIN EN 175301-803(大方形插头)
电流从1 mA到2.0 A的无电势切换。小滞后,取决于设置的切换点。高重复性<设定压力的1%
活塞压力开关
具有打开/关闭功能的微动开关
管道安装
调整类型:带六角套筒、无刻度、无保护帽的主轴
无电缆盒,装置插头DIN EN 175301-803
带NBR密封
产品特性
连接图像 内螺纹G1/4
大压力[bar] 350
连接类型 管道
输出信号 具有打开/关闭功能的微动开关
电源电压 12至250 V交流/直流
电气插头 设备插头4针(3+PE)
电气连接说明 设备插头4针(3+PE),符合EN 175301-803
符合性说明 CE符合低压指令2014/35/EU
压力流体 HLP、HLP、hdpd、HVLP、HVLPD
密封件 NBR
重量[kg] 0.699

力士乐REXROTH压力开关 HED 8 OA-2X/100K14AS
压力继电器R901106262 HED8OA-20/100K14AS
100 bar,带有 NC / NO 功能的微动开关,设备插头 DIN EN 175301-803(大方形插头)
电流从 1 mA 到 2.0 A 的无电位切换。小滞后,取决于设置的开关点。重复精度高 < 设定压力的 1%
活塞压力开关
带常闭/常开功能的微动开关
管道安装
调整类型:带刻度调节杆,带保护帽
不带连接插头,连接器 DIN EN 175301-803
带 NBR 密封件
连接图 内螺纹 G1/4
压力 [bar] 100
连接类型 管道
输出信号 带常闭/常开功能的微动开关
电源电压 12 bis 250 V AC/DC
电插头 设备插头 4 针 (3 + PE)
电气连接说明 4 针设备插头 (3 + PE),符合 EN 175301-803
符合性说明 CE - 根据低电压指令 2014/35 / EU
液压油 HL,HLP,HLPD,HVLP,HVLPD
密封元件 NBR
重量 [kg] 0.78

力士乐REXROTH压力开关 HED 8 OA-2X/200K14KW
压力继电器R901106448 HED8OA-20/200K14KW
200 bar,带 NC/NO 功能的微动开关,设备插头 DIN EN 175301-803(大方形插头)
电流从 1 mA 到 2.0 A 的无电位切换。小滞后,取决于设置的开关点。重复精度高 < 设定压力的 1%
活塞压力开关
带常闭/常开功能的微动开关
管道安装
调整类型:带刻度的旋钮
不带连接插头,连接器 DIN EN 175301-803
带 NBR 密封件
连接图 内螺纹 G1/4
压力 [bar] 200
连接类型 管道
输出信号 带常闭/常开功能的微动开关
电源电压 12 bis 250 V AC/DC
电插头 设备插头 4 针 (3 + PE)
电气连接说明 4 针设备插头 (3 + PE),符合 EN 175301-803
符合性说明 CE - 根据低电压指令 2014/35/EU
液压油 HL,HLP,HLPD,HVLP,HVLPD
密封元件 NBR
重量 [kg] 0.8462


力士乐REXROTH压力开关 HED 8 OA-2X/200K14
压力继电器R901102708 HED8OA-20/200K14
200 bar,带 NC/NO 功能的微动开关,设备插头 DIN EN 175301-803(大方形插头)
电流从 1 mA 到 2.0 A 的无电位切换。小滞后,取决于设置的开关点。重复精度高 < 设定压力的 1%
活塞压力开关
带常闭/常开功能的微动开关
管道安装
调整类型:内六角调节杆,不带刻度,不带保护帽
不带连接插头,连接器 DIN EN 175301-803
带 NBR 密封件
连接图 内螺纹 G1/4
压力 [bar] 200
连接类型 管道
输出信号 带常闭/常开功能的微动开关
电源电压 12 bis 250 V AC/DC
电插头 设备插头 4 针 (3 + PE)
电气连接说明 4 针设备插头 (3 + PE),符合 EN 175301-803
符合性说明 CE - 根据低电压指令 2014/35/EU
液压油 HL,HLP,HLPD,HVLP,HVLPD
密封元件 NBR
重量 [kg] 0.73



液压-电气柱塞式压力开关
HED5 -3X
组件系列 3X
大工作压力 400 bar
压力等级 25、63、100、200 和 400 bar
UL 认证
CCC 认证(MT 型号除外)
4 个压力等级
带大型方形连接器的电气连接
带常闭/常开触点功能的微动开关
电流零电位转换(从 1 mA 到 2 A)
HED 5 类型的液压-电气压力开关是柱塞式压力开关。
基本构成是壳体、带柱塞的安装套件、压缩弹簧、调节元件和微动开关
被监测的压力作用于柱塞
后者受弹簧座支持并克服压缩弹簧不断变化的作用力。
弹簧座将柱塞的运动传输到微动开关。这会打开或关闭电路,具体取决于电路设置。
注意:
要延长使用寿命,安装压力开关时应确保振动较小,使其免于受到液压冲击。
德国力士乐REXROTH压力继电器订货号和型号:
R901185727 HED5OH-31/100K14


力士乐适合液压应用的压力传感器
HM20
组件系列 2X
测量液压系统压力
8 个测量范围,大 630 bar
带薄膜测量单元的传感器
与介质接触的组件由不锈钢制成
高爆裂压力,反向极性、过电压和短路保护,确保操作安全
特性曲线误差 <0.5 %
非重复性 <±0.05 %
环境温度 –40 … +85 °C
船用认证 DNV 适用于所有带电流输出的型号
力士乐REXROTH压力传感器订货信息:
HM20-2X/400-C-K35-N
1、类型
HM20 →测压变换器
2、生产系列号
2X   →设备系列 20 到 29(20 到 29:安装尺寸和插脚分配不变)
3、大压力值
10   →10 bar
50   →50 bar
100  →100 bar
160  →160 bar
250  →250 bar
315  →315 bar
400  →400 bar
630  →630 bar
4、输出类型
C    →电流输出端 4 至 20 mA(获得船用认证 DNV)
H    →电压输出端 0.1 至 10 V
5、插头类型
K35  →设备插头,4 针,M12 x 1
N   →节流元件(相当于 0.3 mm喷嘴)
电缆束或电缆插座不在供货范围内;请另行订购
技术数据:
重量:0.06kg
额定温度范围:-25 … +80℃
环境温度范围:-40 … +85℃
存储温度范围:-40 … +80℃
压力介质:HL、HLP、HFC、(大允许 300 bar)
介质温度范围:-40 … +90℃
正弦试验,符合 DIN EN 60068-2-6:10 ... 2000 Hz/大 10 g/10 个周期/3 个轴
噪音测试符合 DIN EN 60068-2-64:20 … 2000 Hz / 14 g RMS / 24 h / 3 个轴
运输冲击符合 DIN EN 60068-2-27:15 g/11 ms/3 个轴
压力油口(确保彻底排气):螺纹连接 G1/4 符合 DIN 3852 形式 E
外壳材料:V4A (1.4404)、PEI、HNB
材料与测量元件的过程连接:1.4542 (17-4 PH / 630); 密封圈 NBR
节流元件:在过程连接的压力通道中。相当于 0.3 mm 的喷嘴,可降低因压力峰值或气蚀等高动态效应而造成损坏的风险。
节流材料:1.4305
紧固扭矩:
液压接口
<400 bar:20 … 25Nm
≥400 bar:25 … 30Nm
连接插头(如果不存在拧紧扭矩规格,建议使用。):0.6 … 1.5Nm
使用寿命:6 千万加载次数或 60000 h
电磁兼容性 (EMC)
EN 61000-6-2 / EN 61326-2-3
EN 61000-4-2 静电放电抗干扰性检测:4 CD / 8 AD 带有 BWK B(kV)
EN 61000-4-3 射频电磁波抗干扰检测:10V/m (80 … 2700 MHz),带有 BWK A
EN 61000-4-4 电性快速脉冲群抗干扰检测:2 带有 BWK B(kV)
EN 61000-4-5 浪涌雷击测试:1 带有 BWK B(kV)
EN 61000-4-6 HF conducted:10V (150 kHz … 80 MHz),带有 BWK A
EN 61000-4-8 电源频率磁场抗干扰检测 50/60 Hz:100A/m,带有 BWK A
EN 61000-4-9 电源频率磁场脉冲抗干扰检测:1000A/m 带有 BWK A
EN 61000-6-3 / EN 61326-2-3
EN 55016-2-1 干扰电压检测:0.15 … 30MHz(等级 B,EN 55022)
EN 55016-2-3 无线电干扰场强检测:30 … 1000MHz(等级 B, EN 55022)
电气连接:连接器,4 极 M12 x 1,外壳上
防护等级符合 EN 60529 标准:IP65 / IP67(如果使用的是适合且正确安装的连接插头。)
符合性:
CE:根据 EMC 指令
UKCA:根据 "UK EMC Regulations
输入:
电源::24V
电流消耗:≤ 12mA
绝缘电阻:> 100MΩ(500 VDC)
输出:
输出信号:
电流:4 … 20mA
电压:0.1 … 10V
设置时间 (10 ... 90 %):< 1ms
特性曲线误差(在整体测量范围内,包括非线性、滞后、零电位和端值偏差,符合 IEC 61298-2 规定的测量偏差要求):< 0.5%
温度系数
零位和范围
额定温度范围内:< 0.1%/10 K
超出额定温度范围:< 0.2%/10 K
特定条件下的长期漂移(1 年):< ± 0.1%
德国力士乐REXROTH压力传感器订货号和型号:
R901342022 HM20-20/050-C-K35
R901342022 HM20-21/050-C-K35
R901342022 HM20-22/050-C-K35
R901342024 HM20-21/100-C-K35
R901342025 HM20-21/100-H-K35
R901342025 HM20-22/100-H-K35
R901381345 HM20-21/160-C-K35
R901381347 HM20-21/160-H-K35
R901342033 HM20-21/400-C-K35
R901342035 HM20-21/630-C-K35
R901342036 HM20-21/630-H-K35
R901342026 HM20-22/250-C-K35
R901342027 HM20-21/250-H-K35
R901342027 HM20-22/250-H-K35
R901342033 HM20-22/400-C-K35
R901342022 HM20-2X/50-C-K35
R901342023 HM20-2X/50-H-K35
R901342023 HM20-22/050-H-K35
R901342024 HM20-2X/100-C-K35
R901342025 HM20-2X/100-H-K35
R901381345 HM20-2X/160-C-K35
R901381347 HM20-2X/160-H-K35
R901342026 HM20-2X/250-C-K35
R901342027 HM20-2X/250-H-K35
R901342029 HM20-2X/315-C-K35
R901342030 HM20-2X/315-H-K35
R901342033 HM20-2X/400-C-K35
R901342034 HM20-2X/400-H-K35
R901342024 HM20-20/100-C-K35
R901342025 HM20-20/100-H-K35
R901381345 HM20-20/160-C-K35
R901381347 HM20-20/160-H-K35
R901342026 HM20-20/250-C-K35
R901342027 HM20-20/250-H-K35
R901342029 HM20-20/315-C-K35
R901342030 HM20-20/315-H-K35
R901342033 HM20-20/400-C-K35
R901342034 HM20-20/400-H-K35
R901342034 HM20-22/400-H-K35
0811405545 HM18-1X/210-C-B/V0/0
0811405543 HM18-1X/210-C-R/V0/0
0811405541 HM18-1X/210-C-S/V0/0
0811405552 HM18-1X/210-D-R/V0/0
0811405531 HM18-1X/210-V-R/V0/0
0811405540 HM18-1X/210-V-S/V0/0
0811405559 HM18-1X/315-V-B/V0/0
0811405546 HM18-1X/350-C-B/V0/0
0811405544 HM18-1X/350-C-R/V0/0
0811405542 HM18-1X/350-C-S/V0/0
0811405553 HM18-1X/350-D-R/V0/0
0811405535 HM18-1X/350-N-B/V0/0
0811405557 HM18-1X/350-N-S/V0/0
0811405538 HM18-1X/350-N-S/V0/0
0811405532 HM18-1X/350-V-R/V0/0
0811405547 HM18-1X/350-V-S/V0/0
0811405556 HM18-1X/060-C-R/V0/0
0811405549 HM18-1X/060-C-S/V0/0
0811405533 HM18-1X/060-V-S/V0/0
0811405548 HM18-1X/100-C-S/V0/0
0811405537 HM18-1X/100-N-S/V0/0
0811405554 HM18-1X/100-V-S/V0/0
0811405539 HM18-1X/160-C-B/V0/0
0811405534 HM18-1X/200-N-B/V0/0
0811405536 HM18-1X/200-N-S/V0/0
HM17-1X/100-C/V0/0
HM17-1X/200-C/V0/0
HM17-10/100-C/V0/0
HM17-11/400-C/V0/0
HM17-10/200-C/V0/0
HM17-1X/050-F/V0/0
HM17-1X/100-H/V0/0
HM17-11/315-C/V0/0
HM17-11/450-C/V0/0
HM17-1X/250-H/V0/0
HM17-1X/400-C/V0/0
HM17-10/315-C/V0/0
HM17-1X/250-C/V0/0
HM20-11/100-C-K35
HM20-11/400-C-K35
HM20-1X/400-C-K35
HM20-1X/100-C-K35
HM20-10/250-C-K35
HM20-11/250-H-K35
HM20-11/400-H-K35
HM20-1X/400-H-K35
HM20-1X/100-H-K35
HM20-1X/250-H-K35
HM20-1X/250-C-K35
HM20-11/250-C-K35
HM20-11/100-H-K35
HM20-10/100-C-K35
HM20-10/100-H-K35
HM20-10/250-C-K35
HM20-10/250-H-K35
HM20-10/400-C-K35
HM20-10/400-H-K35
HM20-21/050-H-K35

力士乐REXROTH压力传感器 HM20-2X/250-H-K35
R901342027 HM20-22/400-H-K35
压力传感器,带模拟输出 0.1 … 10 V,压力范围 0 … 250 bar,4 针设备插头 M12x1,A 编码


力士乐REXROTH压力传感器 HM20-2X/400-H-K35
R901342034 HM20-22/400-H-K35
压力传感器,带模拟输出 0.1 … 10 V,压力范围 0 … 400 bar,4 针设备插头 M12x1,A 编码

力士乐REXROTH压力传感器HM20-2X/100-H-K35-N
R901342025 HM20-22/100-H-K35
R901342025 HM20-2X/100-H-K35
R901342025 HM20-2X/100-H-K35-N
压力传感器,带模拟输出 0.1 … 10 V,压力范围 0 … 100 bar,4 针设备插头 M12x1,A 编码,节流元件
动态压力控制的信号上升时间<1 ms。所有与介质接触的部件均由不锈钢制成。测量精度高,小于0.5%FS。出色的过载和爆裂性能。
薄膜测量池
模拟输出0.1至10 V
液压连接G1/4
压力通道中的节流元件
设备插头4针,M12x1,A编码
产品特性
连接尺寸 外螺纹G1/4
产品系列 HM20
压力[bar] 100
输出信号 0.1至10 V
电源电压 24伏直流电
电气插头 设备插头4针,M12 x 1,编码A
电气连接说明 设备插头4针,M12 x 1,编码A,符合EN 61076-2-101
符合性说明 CE,电磁兼容性2014/30/EURoHS,指令2011/65/EU
压力流体 HL、HLP、HFC、(最高300巴)
密封 NBR
重量[kg] 0.07

力士乐液压泵PV7-1X/06-10RA01MA0-05


询价单
