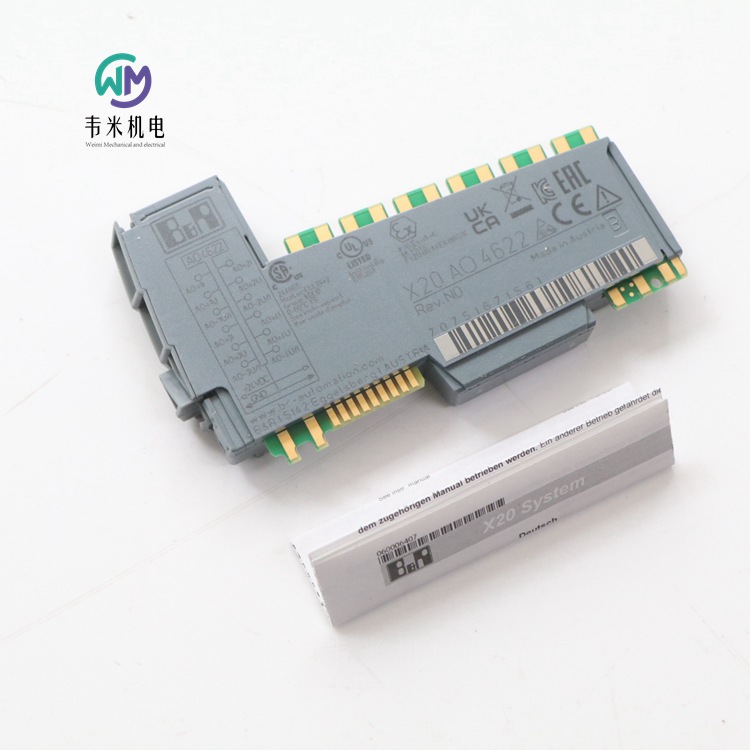

贝加莱B&R模拟量输出模块
物料号:
X20AO4622
描述:
4个模拟输出
可能有电流或电压信号
13位数字转换器分辨率
X20模拟输出模块，4个输出，10 V或0至20 mA/4至20 mA，13位转换器分辨率
简短描述
I/O模块4模拟输出±10 V或0至20 mA/4至20 mA
一般信息
B&R ID代码0x1BA3
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
通道类型是，使用软件
功耗
总线0.01 W
内部I/O 1.8 W（版本≥J0）、2.2 W（版本<J0）
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
模拟输出
通过不同端子输出±10 V或0至20 mA/4至20 mA
电压>5 V时的大输出电流为10 mA
电压<5 V时为15 mA
数字转换器分辨率
电压±12位
当前12位
所有输出的转换时间为300?s
整个范围内输出变化的稳定时间为500?s
开关行为内部启用继电器启动
大误差
增益0.08%
偏移0.05%
电压
增益0.08%
偏移0.05%
现在的
增益0.09%
偏移0.05%
输出保护短路保护
输出格式
电压INT 0x8001-0x7FFF/1 LSB=0x0008=2.441 mV
电流INT 0x0000-0x7FFF/1 LSB=0x0008=4.883?A
每个通道的负载
大电压。±10 mA，负载≥1 k?
电流负载大600Ω（Rev.≥J0），500Ω（Rev.<J0）
防短路限流±40 mA
输出滤波器一阶低通滤波器/截止频率10kHz
大增益漂移0.015%/°C
大增益漂移
电压0.015%/°C
电流0.02%/°C
大偏移漂移0.032%/°C
大偏移漂移
电压0.032%/°C
电流0.032%/°C
负载变化引起的错误
大电压。0.11%，从10 MΩ开始→ 1 kΩ，电阻
大电流。0.5%，从1Ω开始→ 600Ω，电阻
非线性<0.007%
通道和母线之间的绝缘电压500 V
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C（Rev.≥J0），0至55°C（Rev.<J0）
垂直安装方向-25至50°C（Rev.≥J0），0至50°C.（Rev.<J0）
减额—参见“减额”一节。
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R温度测量模块
物料号:
X20AT4222
描述:
电阻温度测量的4个输入
用于PT100和PT1000
每个通道的可配置传感器类型
直接电阻测量
每个模块可配置2或3线连接
可配置的过滤时间
该模块配有4个输入，用于PT100/PT1000电阻温度测量。
简短描述
用于Pt100或Pt1000电阻温度测量的I/O模块4输入
一般信息
B&R ID代码0x1BA7
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输入是，使用LED状态指示灯和软件
功耗
总线0.01 W
内部I/O 1.1 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
电阻测量温度输入
2线或3线连接的恒流电源的输入电阻测量
数字转换器分辨率16位
滤波器时间可配置在1 ms和66.7 ms之间
转换时间
1通道20 ms，带50 Hz滤波器
2-4个通道，每个通道40 ms，带50 Hz滤波器
转换程序西格玛-德尔塔
用于电阻测量的输出格式INT或UINT
传感器
传感器类型可按通道配置
Pt100-200至850°C
Pt1000-200至850°C
电阻测量范围0.1至4500Ω/0.05至2250Ω
输入滤波器一阶低通滤波器/截止频率500 Hz
传感器标准EN 60751
共模范围>0.7 V
通道和母线之间的绝缘电压500 V
线性化方法内部
测量电流250?A±1.25%
参考4530Ω±0.1%
允许的输入信号短期大值±30 V
25°C时的大误差
增益0.037%
偏移0.0015%
大增益漂移0.004%/°C
大偏移漂移0.00015%/°C
非线性＜0.001%
信道间串扰<-93 dB
温度传感器分辨率
Pt100 1 LSB=0.1°C
Pt1000 1 LSB=0.1°C
电阻测量分辨率
G=1 0.1Ω
G=2 0.05Ω
共模抑制
50赫兹>80分贝
直流>95 dB
电阻测量值的标准化范围
G=1 0.1至4500Ω
G=2 0.05至2250Ω
温度传感器标准化
Pt100-200.0至850.0°C
Pt1000-200.0至850.0°C
温度测量监测
范围下冲0x8001
范围过冲0x7FFF
断路0x7FFF
一般故障0x8000
打开输入0x7FFF
电阻测量监测
范围过冲0xFFFF
断路0xFFFF
一般故障0xFFFF
打开输入0xFFFF
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R温度测量模块
物料号:
X20AT2222
描述:
电阻温度测量的2个输入
用于PT100和PT1000
每个通道的可配置传感器类型
直接电阻测量
每个模块可配置2或3线连接
可配置的过滤时间
该模块配有2个输入，用于PT100/PT1000电阻温度测量。
此模块是为X20 6针接线板设计的。如果需要（例如出于后勤原因），也可以使用12引脚接线板。
简短描述
用于Pt100或Pt1000电阻温度测量的I/O模块2输入
一般信息
B&R ID代码0x1BA6
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输入是，使用LED状态指示灯和软件
功耗
总线0.01 W
内部I/O 1.1 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
电阻测量温度输入
2线或3线连接的恒流电源的输入电阻测量
数字转换器分辨率16位
滤波器时间可配置在1 ms和66.7 ms之间
转换时间
1通道20 ms，带50 Hz滤波器
2个通道80 ms，带50 Hz滤波器
转换程序西格玛-德尔塔
用于电阻测量的输出格式INT或UINT
传感器
传感器类型可按通道配置
Pt100-200至850°C
Pt1000-200至850°C
电阻测量范围0.1至4500Ω/0.05至2250Ω
输入滤波器一阶低通滤波器/截止频率500 Hz
传感器标准EN 60751
共模范围>0.7 V
通道和母线之间的绝缘电压500 V
线性化方法内部
测量电流250?A±1.25%
参考4530Ω±0.1%
允许的输入信号短期大值±30 V
25°C时的大误差
增益0.037%
偏移0.0015%
增益漂移0.004%/°C
偏移漂移0.00015%/°C
非线性＜0.001%
信道间串扰<-93 dB
温度传感器分辨率
Pt100 1 LSB=0.1°C
Pt1000 1 LSB=0.1°C
电阻测量分辨率
G=1 0.1Ω
G=2 0.05Ω
共模抑制
50赫兹>80分贝
直流>95 dB
电阻测量值的标准化范围
G=1 0.1至4500Ω
G=2 0.05至2250Ω
温度传感器标准化
Pt100-200.0至850.0°C
Pt1000-200.0至850.0°C
温度测量监测
范围下冲0x8001
范围过冲0x7FFF
断路0x7FFF
一般故障0x8000
打开输入0x7FFF
电阻测量监测
范围过冲0xFFFF
断路0xFFFF
一般故障0xFFFF
打开输入0xFFFF
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB06或X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R温度测量模块
物料号:
X20AT6402
描述:
热电偶的6个输入
对于传感器类型J、K、N、S、B、R
额外的直接原始值测量
集成终端温度补偿
可配置的过滤时间
该模块配备了J、K、N、S、B和R热电偶传感器的6个输入。该模块具有集成的终端温度补偿。
简短描述
I/O模块6热电偶输入
一般信息
B&R ID代码0x1BA9
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输入是，使用LED状态指示灯和软件
功耗
总线0.01 W
内部I/O 0.91 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
热电偶温度输入
输入热电偶
数字转换器分辨率16位
滤波器时间可配置在1 ms和66.7 ms之间
转换时间
1通道80.4 ms，带50 Hz滤波器
N个通道（N+1）x 40.2 ms，带50 Hz滤波器
输出格式INT
测量范围
传感器温度
J型：Fe CuNi-210至1200°C
K型：NiCr Ni-270至1372°C
N型：NiCrSi-NiSi-270至1300°C（Rev.≥D0）
S型：PtRh10 Pt-50至1768°C
B型：PtRh30-PtRh6 0至1820°C
R型：PtRh13 Pt-50至1664°C
端子温度-25至85°C
原始值±65.534 mV
端子温度补偿内部
传感器标准EN 60584
决议
传感器温度1 LSB=0.1°C
端子温度1 LSB=0.1°C
相对于增益1 LSB的原始值输出=1?V或2?V
规范化
J型：Fe-CuNi-210.0至1200.0°C
K型：镍铬镍-270.0至1372.0°C
N型（版本≥D0）-270.0至1300.0°C
S型：PtRh10 Pt-50.0至1768.0°C
B类：PtRh30-PtRh6 0至1820.0°C
R型：PtRh13 Pt-50.0至1664.0°C
端子温度-25.0至85.0°C
监控
范围下冲0x8001
范围过冲0x7FFF
断路0x7FFF
打开输入0x7FFF
一般故障0x8000
转换程序西格玛-德尔塔
线性化方法内部
允许的输入信号大值。±5伏
输入滤波器一阶低通滤波器/截止频率500 Hz
25°C时的大误差
增益0.06%
抵消
T型：Cu CuNi 0.04%
K型：NiCr-Ni 0.05%
N型（修订版≥D0）0.05%
S型：PtRh10 Pt 0.11%
B型：PtRh30-PtRh6 0.13%
R型：PtRh13 Pt 0.09%
大增益漂移0.01%/°C
大偏移漂移
J型：Fe CuNi 0.0019%/°C
K型：镍铬镍0.0024%/°C
N型（版本≥D0）0.0029%/°C
S型：PtRh10 Pt 0.0079%/°C
B型：PtRh30-PtRh6 0.0114%/°C
R型：PtRh13 Pt 0.0074%/°C
非线性±0.001%
共模抑制
直流>70 dB
50赫兹>70分贝
共模范围±15 V
信道间串扰<-70dB
绝缘电压
通道和总线500 Veff之间
终端温度补偿精度
10分钟后人工对流±4°C
10分钟后自然对流±2°C
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向0至55°C
垂直安装方向0至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R扩展型总线控制器
物料号:
X20BC1083
描述:
POWERlink
通过现场总线进行I/O配置和固件更新
集成集线器实现高效布线
2个插槽用于接口模块
总线控制器可以将X2X链路I/O节点连接到POWERlink。也可以使用预分频器以1:1同步或与POWERlink同步的方式操作X2X链路周期。
POWERlink是快速以太网的标准协议，具有硬实时特性。POWERlink标准化小组（EPSG）确保标准保持开放并不断发展：
向左扩展的总线模块除了允许连接总线控制器外，还允许连接多达2个接口模块。
简短描述
总线控制器POWERlink（V1/V2）控制节点，2个插槽用于接口模块
一般信息
B&R ID代码0x2268
状态指示灯模块状态、总线功能
Diagnostics
模块状态是，使用LED状态指示灯和软件
总线功能是，使用LED状态指示灯和软件
支持
动态节点分配（DNA）是
功耗
总线2 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
接口
现场总线POWERlink（V1/V2）控制节点
类型2
变体2x屏蔽RJ45（集线器）
线路长度。2个车站之间100米（路段长度）
传输速率100 Mbit/s
转移
物理层100base-TX
半双工是
全双工否
自动协商是
自动MDI/MDIX是
集线器传播延迟0.96到1?s
循环时间
现场总线200μs
X2X链路200μs
总线系统之间可能同步是
循环数据
输入数据值。1488字节
输出数据值。1488字节
电气特性
电气隔离POWERlink与总线和I/O隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x电源模块X20PS9400或X20PS9402。
单独订购1x总线底座X20BB81或X20BB82。
抛
X20BB81 62.5+0.2mm
X20BB82 87.5+0.2mm

贝加莱B&R扩展型总线控制器
物料号:
X20BC8084
描述:
POWERlink
通过现场总线进行I/O配置和固件更新
集成紧凑型链路选择器功能
2个有源集线器扩展模块可以连接到总线控制器
可能存在冗余电源
总线控制器可以将X2X链路I/O节点连接到POWERlink。也可以使用预分频器以1:1同步或与POWERlink同步的方式操作X2X链路周期。
POWERlink是快速以太网的标准协议，具有硬实时特性。POWERlink标准化小组（EPSG）确保标准保持开放并不断发展：
使用POWERlink可以轻松实现具有冗余布线的系统。与环形冗余不同，电缆冗余不需要电缆成环，这有时会产生问题。这允许创建所有类型的树结构。当使用具有链路选择器功能的设备时，数据总是通过高质量的网络线路传输。链路选择器功能集成在总线控制器中。
简短描述
总线控制器POWERlink（V1/V2）控制节点，带有紧凑型链路选择器
一般信息
B&R ID代码0x2674
状态指示灯模块状态、总线功能
Diagnostics
模块状态是，使用LED状态指示灯和软件
总线功能是，使用LED状态指示灯和软件
支持
动态节点分配（DNA）是
功耗
总线2 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
接口
现场总线POWERlink（V1/V2）控制节点
类型2
变体2x屏蔽RJ45
线路长度。2个车站之间100米（路段长度）
传输速率100 Mbit/s
转移
物理层100base-TX
半双工是
全双工否
自动协商是
自动MDI/MDIX是
集线器传播延迟0.96到1?s
循环时间
现场总线200μs
X2X链路200μs
总线系统之间可能同步是
电气特性
电气隔离POWERlink与总线和I/O隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x电源模块X20PS9400或X20PS9402。
单独订购1x总线底座X20BB80或X20BB82。
抛
X20BB80 37.5+0.2mm
X20BB82 87.5+0.2mm

贝加莱B&R总线模块
物料号:
X20BM11
描述:
24 VDC I/O模块的总线模块
内部I/O电源通过连接。
总线模块是所有24 VDC I/O模块的基础。内部I/O电源通过连接。
简短描述
总线模块总线模块，24 VDC键控，内部I/O电源通过连接
一般信息
功耗
总线0.13 W
内部I/O-
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
I/O电源
标称电压24 VDC
允许接触负载10 A
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝

B&R模拟量输出模块X20AO4622
