首页 > 供应产品 > 贝加莱模拟量输入模块X20AI8221

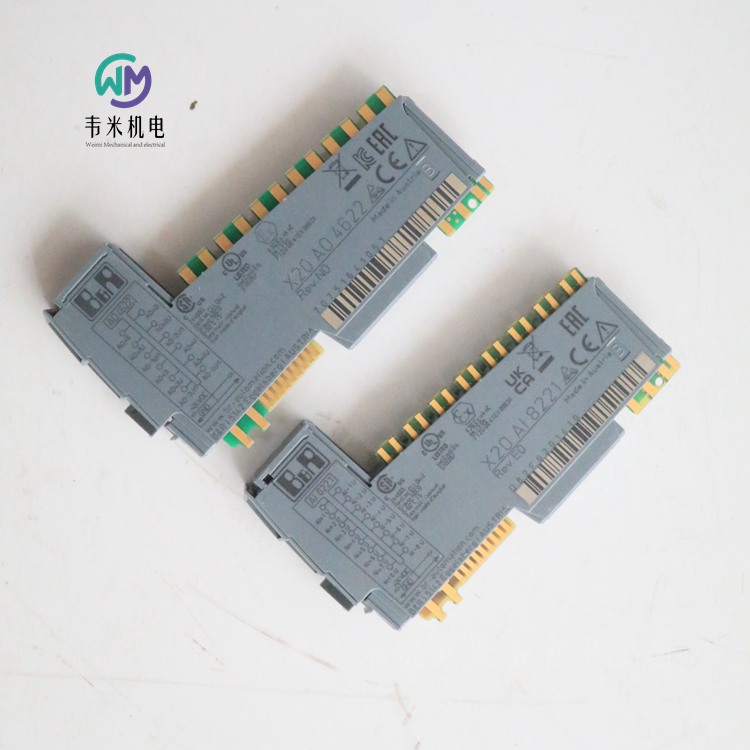

贝加莱模拟量输入模块X20AI8221
点击图片查看原图
产品: 浏览次数:25贝加莱模拟量输入模块X20AI8221
品牌: 贝加莱B&R
品牌: 贝加莱B&R
订货型号: X20AI8221
产品名称: 模拟输入模块
单价: 2850.00元/个
最小起订量: 1 个
供货总量: 10 个
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2024-02-19 14:05
  询价
详细信息

贝加莱模拟量输入模块X20AI8221,上海韦米机电设备有限公司主营产品,销售热线:13524123009;联系人:雷青;产品实拍图片,原厂原装正品,库存,价格实惠;热诚欢迎新老客户咨询购买!


贝加莱B&R模拟量输入模块
物料号:
X20AI8221
描述:
8个模拟输入±10 V
13位数字转换器分辨率
该模块配备了8个输入,具有13位(包括符号)数字转换器分辨率。它可用于捕获±10V范围内的电压信号。
简短描述
I/O模块8个模拟输入±10 V
一般信息
B&R ID代码0xD82F
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是,使用LED状态指示灯和软件
输入是,使用LED状态指示灯和软件
功耗
总线0.01 W
内部I/O 1.04 W
致动器(电阻式)引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区,II 3G Ex nA nC IIA T5 Gc
IP20,Ta(参见X20用户手册)
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级,2区,ABCD组,T5
DNV温度:B(0至55°C)
湿度:B(高达100)
振动:B(4 g)
EMC:B(桥梁和露天甲板)
LR-ENV1
KR是
ABS是
BV EC33B
温度:5-55°C
振动:4 g
EMC:桥梁和露天甲板
EAC是
模拟输入
输入±10 V
输入类型差分输入
数字转换器分辨率±12位
所有输入的转换时间为1ms
输出格式
数据类型INT
电压INT 0x8001-0x7FFF/1 LSB=0x0008=2.441 mV
信号范围内的输入阻抗为20 MΩ
输入保护电源电压接线保护
开路检测是,使用软件
反极性保护是
允许的输入信号大值。±30伏
过载时数字值的输出可配置
转换程序SAR
输入滤波器三阶低通滤波器/截止频率1 kHz
大误差
增益0.08%
偏移0.015%
大增益漂移0.006%/°C
大偏移漂移0.002%/°C
共模抑制
直流70 dB
50赫兹70分贝
共模范围±12 V
信道间串扰-70 dB
非线性<0.025%
通道和总线之间的绝缘电压500 VDC,1分钟
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%,无冷凝
储存5%至95%,非冷凝
输送5%至95%,无冷凝
机械性能
注意:单独订购1x接线板X20TB1F。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

插片式I/O和控制系统
有很多不同的插片式I/O系统。随着X20系统的推出,贝加莱在“完美自动化”理念的引领下,为自动化行业设立了新的标准。凭借在全球范围内的应用经验,凭借与客户之间的长期合作以及对简单、经济、安全性的追求,X20系统已成为适应机械及系统制造商所有自动化任务的通用解决方案。

新推出的X20系统CPU模块系列能够满足广泛的需求。它可以应用在任何地方,从标准应用到满足高性能级别的苛刻应用要求。它甚至可以有效地处理100 ?s的循环周期。

在贝加莱,RS232、Ethernet和USB都是标配。因此无需增加额外成本便可实现网络功能以及USB设备的连接。此外,每个CPU都拥有POWERlink接口以实现实时通信。还可以直接集成轴连接。尽管标准CPU已经可以处理大多数的应用,但是仍然设计了三个多用途槽位供其它接口模块使用。

由于X20 CPU专为控制柜中的导轨式安装而设计,因此多达250个X20 I/O模块 - 3000个通道 - 可以直接连接。这可以体现极高的性能以及分布式底板的优势。

CPU集成的电源带I/O供电端子,可以为底板和I/O传感器以及执行机构供电,无需再添加其它系统组件。将I/O直接连到X20 CPU上可以让你从远程底板中获益,即可以使用一根电缆连接100m以内的I/O站或添加具有IP67防护等级的模块。

X20紧凑型CPU宽度仅37.5 mm,极其紧凑而且性能强大。性能上仅次于基于PC的CPU,多个紧凑型CPU型号分为两个性能等级。

当循环周期在毫秒范围内,并且价格成为决定因素的时候,紧凑型CPU是理想之选。带有CAN和以太网接口的型号能够适应所有需求。其结果是:极其灵活的自动化解决方案。

紧凑型CPU的设计和尺寸适合X20系统。X20 I/O模块可以直接连接CPU。这些模块与CPU无缝结合,从而节省了整个系统在控制柜中的空间。CPU电源,X2X link电源和I/O模块电源可以集成在系统中。无需额外的电源模块。

所有CPU拥有两个共同点:多任务处理能力以及使用IEC61131-3编程语言和C语言在贝加莱Automation Studio中进行编程。

I/O系统的远程设计是用于机械设备自动化解决方案中的标准拓扑结构之一。此外,正常使用带总线控制器的现场总线。大型拓扑结构或标准现场总线如CANopen、PROFIBUS DP或DeviceNet 会引起较长的响应时间。

输入在处理前必须经总线控制器到CPU。输出数据以同样的路径返回。这足以应对大多数I/O功能。然而,对于某些特殊功能而言,响应时间过于冗长。佳的解决方案是总线控制器处理数据。这种数据处理方案会受到可编程总线控制器中CPU功能的限制。

集成现场总线接口的总线型CPU可以克服这些限制。总线型CPU是紧凑型CPU的变型。除了这些性能特点之外,还可以在CPU左侧连接现场总线模块。紧凑型CPU拥有完整的CPU功能,结合插片式现场总线模块,可以比简单的数据处理提供更多的可能性。这足以应对相对复杂的应用处理。智能子站是另一个应用领域。这意味着,即使在机械部分与主控制器分离的情况下,总线型CPU也还能够执行相应的功能。

总线型CPU基于紧凑型CPU平台,多两个插片式接口模块可用于相关现场总线连接,因此它结构紧凑(62.5 mm和87.5 mm),性能强大,高效智能。

贝加莱B&R端子排
物料号:
X20TB12
描述:
采用推入式技术的无工具布线
使用杠杆进行简单的拉线释放
能够标记每个终端
也可以使用纯文本标签
标准探针的测试访问
可以由客户编码
X20 24 VDC模块使用X20TB06和X20TB12接线板进行接线。
一般信息
认证
CE是
UKCA是
ATEX 2区,II 3G Ex nA nC IIA T5 Gc
IP20,Ta(参见X20用户手册)
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
DNV温度:B(0至55°C)
湿度:B(高达100)
振动:B(4 g)
EMC:B(桥梁和露天甲板)
LR-ENV1
KR是
ABS是
BV EC33B
温度:5-55°C
振动:4 g
EMC:桥梁和露天甲板
接线板
引脚数量12
接线板类型推入式端子
每个触点的推入力类型。10 N
电缆类型只有铜线(没有铝线!)
剥线长度7至9 mm
连接横截面
单线0.08至2.50 mm?/28至14 AWG
细绞线0.25至2.50 mm?/24至14 AWG
带0.25至1.50 mm?/24至16 AWG的线端套管
带双线端套,大2 x 0.75 mm?
触点之间的距离
左-右4.2毫米
高于-低于10.96 mm
电气特性
标称电压240 VAC/48 VDC
大电压300 VAC/60 VDC
标称电流10 A/触点
接触电阻≤5 mΩ
环境条件
温度
操作对应于所使用的X20模块
相对湿度
操作对应于所使用的X20模块

贝加莱B&R数字输入模块
物料号:
X20DI4375
描述:
4个数字输入
接收器连接
3线连接
传感器电源的24 VDC和GND
断路和短路检测,可针对每个通道单独关闭
可以为整个模块配置软件输入过滤器
该模块配备了4个用于3线连接的输入。具有开路和短路检测功能。这种检测可以针对每个通道单独关闭。
简短描述
I/O模块4个数字输入24 VDC,用于3线连接、断路和短路检测,可以关闭每个通道的检测
一般信息
B&R ID代码0xA911
每个通道的状态指示灯I/O功能、操作状态、模块状态、传感器线路、传感器电源
Diagnostics
模块运行/错误是,使用LED状态指示灯和软件
断路是,使用LED状态指示灯和软件
短路是,使用LED状态指示灯和软件
传感器电源是,使用LED状态指示灯和软件
其他通道错误是的,使用LED状态指示灯和软件
功耗
总线0.01 W
内部I/O 1.1 W
致动器(电阻式)引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区,II 3G Ex nA nC IIA T5 Gc
IP20,Ta(参见X20用户手册)
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级,2区,ABCD组,T5
DNV温度:B(0-55°C)
湿度:B(高达100)
振动:B(4 g)
EMC:B(桥梁和露天甲板)
LR-ENV1
KR是
ABS是
BV EC33B
温度:5-55°C
振动:4 g
EMC:桥梁和露天甲板
EAC是
KC是
数字输入
标称电压24 VDC
输入电压24 VDC-15%/+20%
输入电流为24 VDC典型值。4.8毫安(标准接线)
输入电路接收器
输入滤波器
硬件0.8毫秒
软件默认值为1毫秒,可在0到25毫秒之间配置,增量为0.2毫秒
连接类型3线连接
传感器电源4x 50 mA
开路和短路检测是的,可以关闭每个通道
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%,无冷凝
储存5%至95%,非冷凝
输送5%至95%,无冷凝
机械性能
注意:单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R数字输入模块
物料号:
X20DI6371
描述:
6个数字输入
接收器连接
2线连接
传感器电源为24 VDC
可以为整个模块配置软件输入过滤器
带6针接线板的单线连接类型
该模块配备了6个输入,用于1或2线连接。X20 6针接线板可用于通用单线接线。可以使用12引脚接线板实现双线布线。模块上的输入是为汇点连接而设计的。
简短描述
I/O模块6数字输入24 VDC,用于1线或2线连接
一般信息
B&R ID代码0x1B93
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是,使用LED状态指示灯和软件
功耗
总线0.15 W
内部I/O 0.88 W
致动器(电阻式)引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区,II 3G Ex nA nC IIA T5 Gc
IP20,Ta(参见X20用户手册)
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级,2区,ABCD组,T5
DNV温度:B(0至55°C)
湿度:B(高达100)
振动:B(4 g)
EMC:B(桥梁和露天甲板)
LR-ENV1
KR是
ABS是
BV EC33B
温度:5-55°C
振动:4 g
EMC:桥梁和露天甲板
EAC是
KC是
数字输入
标称电压24 VDC
输入特性符合EN 61131-2类型1
输入电压24 VDC-15%/+20%
输入电流为24 VDC典型值。3.75毫安
输入电路接收器
输入滤波器
硬件≤100μs
软件默认值为1毫秒,可在0到25毫秒之间配置,增量为0.2毫秒
连接类型1或2线连接
输入电阻类型。6.4 kΩ
切换阈值
低<5 VDC
高>15 VDC
通道和母线之间的绝缘电压500 V
传感器电源
电压模块电源减去短路保护的电压降
500 mA时短路保护的电压降。2 VDC
总和电流0.5 A
短路保护是
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%,无冷凝
储存5%至95%,非冷凝
输送5%至95%,无冷凝
机械性能
注意:单独订购1x接线板X20TB06或X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm
