贝加莱数字量输入模块
物料号:

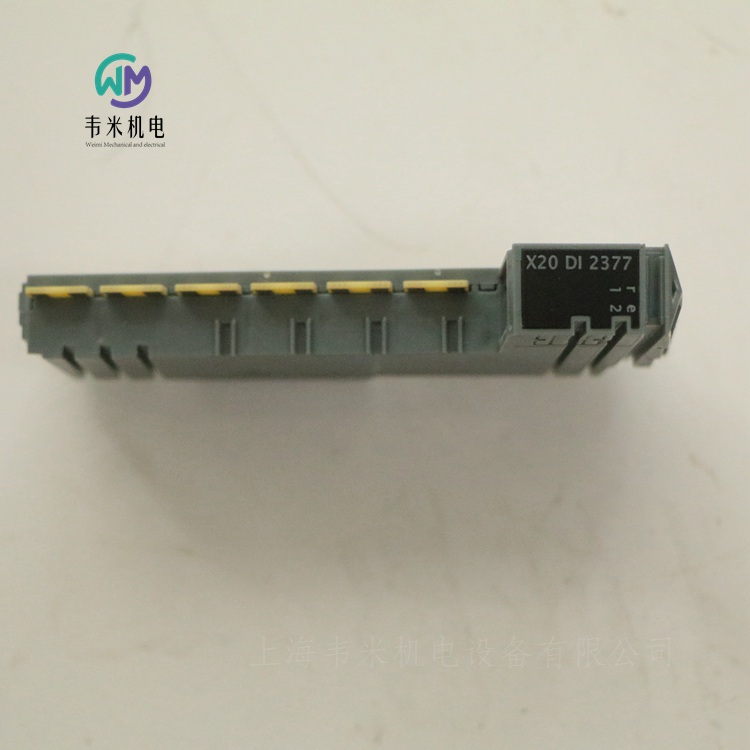

X20DI2377
描述:
2个数字输入
接收器连接
3线连接
2个计数器输入,计数器频率为50 kHz
闸门测量
传感器电源的24 VDC和GND
可以为整个模块配置软件输入过滤器
该模块配备了两个用于3线连接的输入。两个输入都可以配置为事件计数器。闸门测量只能在一个通道上进行。
此模块是为X20 6针接线板设计的。如果需要(例如出于后勤原因),也可以使用12引脚接线板。
简短描述
I/O模块2数字输入24 VDC,用于3线连接,具有特殊功能
一般信息
B&R ID代码0x1B8E
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是,使用LED状态指示灯和软件
功耗
总线0.15 W
内部I/O 0.82 W
致动器(电阻式)引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区,II 3G Ex nA nC IIA T5 Gc
IP20,Ta(参见X20用户手册)
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级,2区,ABCD组,T5
DNV温度:B(0至55°C)
湿度:B(高达100)
振动:B(4 g)
EMC:B(桥梁和露天甲板)
LR-ENV1
KR是
ABS是
BV EC33B
温度:5-55°C
振动:4 g
EMC:桥梁和露天甲板
EAC是
KC是
数字输入
标称电压24 VDC
输入特性符合EN 61131-2类型1
输入电压24 VDC-15%/+20%
输入电流为24 VDC典型值。10.5毫安
输入电路接收器
输入滤波器
硬件≤10μs
软件默认值为0毫秒,可在0到25毫秒之间以0.2毫秒为间隔进行配置
连接类型3线连接
输入电阻类型。2.23 kΩ
附加功能50 kHz事件计数、门测量
切换阈值
低<5 VDC
高>15 VDC
通道和母线之间的绝缘电压500 V
事件计数器
数量2
方波脉冲信号形式
评估每个正边,循环计数器
输入频率大值。50千赫
计数器1输入1
计数器2输入2
计数器频率大值。50千赫
计数器大小16位
闸门测量
闸门测量次数1
方波脉冲信号形式
评估正边缘-负边缘
计数器频率
内部48 MHz、24 MHz、12 MHz、6 MHz、3 MHz、1.5 MHz、750 kHz、375 kHz、187.5 kHz
计数器大小16位
脉冲之间的暂停长度≥100?s
脉冲长度≥20?s
支持的输入输入1或输入2
传感器电源
大功耗。12 W
电压模块电源减去短路保护的电压降
大500 mA时短路保护的电压降。2 VDC
总和电流0.5 A
短路保护是
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%,无冷凝
储存5%至95%,非冷凝
输送5%至95%,无冷凝
机械性能
注意:单独订购1x接线板X20TB06或X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm
贝加莱B&R计数功能模块
物料号:
X20DC2395
描述:
24 VDC编码器输入
SSI、ABR、AB或用于输入的事件计数器
输出脉冲宽度调制
编码器电源的24 VDC和GND
该模块是一个多功能计数器模块。它可以连接到一个SSI编码器、一个ABR编码器、两个AB编码器或四个事件计数器。两个输出可用于脉宽调制。这些功能也可以混合使用。
简短描述
I/O模块1个SSI绝对编码器24V,1个ABR增量编码器24V,2个AB增量编码器24V、4个事件计数器或2个脉宽调制、时间测量、相对时间戳
一般信息
输入电压24 VDC-15%/+20%
B&R ID代码0x1CD4
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是,使用LED状态指示灯和软件
输出是,使用LED状态指示器和软件(输出状态)
功耗
总线0.01 W
内部I/O 1.4 W
致动器(电阻式)引起的额外功耗[W]-
信号线的类型所有信号线必须使用屏蔽线。
认证
CE是
UKCA是
ATEX 2区,II 3G Ex nA nC IIA T5 Gc
IP20,Ta(参见X20用户手册)
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级,2区,ABCD组,T5
DNV温度:B(0至55°C)
湿度:B(高达100)
振动:B(4 g)
EMC:B(桥梁和露天甲板)
LR-ENV1
KR是
ABS是
BV EC33B
温度:5-55°C
振动:4 g
EMC:桥梁和露天甲板
EAC是
KC是
增量式编码器
数量2
编码器输入24 V,不对称
计数器大小16/32位
输入频率大值。100千赫
评估4x
编码器电源模块内部,大600 mA
编码器电源过载特性防短路、防过载
SSI绝对编码器
数量1
编码器输入24 V,不对称
计数器大小32位
大传输速率125 kbit/s
编码器电源模块内部,大600 mA
编码灰度/二进制
CLK:大输出电流。100毫安
编码器电源过载特性防短路、防过载
事件计数器
数量4
标称电压24 VDC
方波脉冲信号形式
评估每条边,循环计数器
输入频率大值。100千赫
约24 VDC时的输入电流。1.3毫安
输入电阻18.4 kΩ
通道和母线之间的绝缘电压500 V
计数器频率200 kHz
计数器大小16/32位
输入滤波器
硬件≤2?s
软件-
切换阈值
低<5 VDC
高>15 VDC
边缘检测/时间测量
可能的测量各种通道的门时间、周期持续时间、边缘偏移
每个模块的测量多9个
每个通道的测量多2个
计数器大小16位
计数器频率
内部8 MHz、4 MHz、2 MHz、1 MHz、500 kHz、250 kHz、125 kHz、62.5 kHz
方波脉冲信号形式
测量类型连续或触发
数字输出
数量2
变体推/拉/推-拉
标称电压24 VDC
开关电压24 VDC-15%/+20%
标称输出电流0.1 A
总标称电流0.2 A
输出电路汇点或源
输出保护过电流或短路时的热关闭,用于切换电感负载的集成保护
脉冲宽度调制
周期持续时间41.6?s至1.36 s
周期持续时间n/48000 s的系数,n=2到65535
脉冲持续时间0到100
脉冲持续时间的分辨率0.1%
执行器电源模块内部,大600 mA
诊断状态输出监测
输出关闭时的泄漏电流大值。25?A
0.1 A标称电流下的残余电压<0.9 V
峰值短路电流<10 A
在过载停机或短路停机的情况下打开大约。10毫秒(取决于模块温度)
切换延迟
0→ 1<2?s
1.→ 0<2?s
开关频率
大电阻负载。24千赫
感应负载请参阅“切换感应负载”一节。
关闭感应负载时的制动电压开关电压+0.6 VDC
通道和母线之间的绝缘电压500 V
电气特性
电气隔离
与编码器和输出隔离的总线
输出未与输出和编码器隔离
编码器未与编码器隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%,无冷凝
储存5%至95%,非冷凝
输送5%至95%,无冷凝
机械性能
注意:单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm
贝加莱B&R电路检测模块
物料号:
X20PS4951
描述:
断路和短路检测
电位计输入的简单实现
4倍电源
为了连接电位计,必须首先为模块提供适当的电压。电位计电源模块可用于为四个电位计提供±10 V的电压。使用标准模拟输入模块评估数据。
简短描述
系统模块4个电位计的电源(±10 V)
一般信息
B&R ID代码0x1F43
状态指示灯电位计电源监控每个通道、操作状态、模块状态
Diagnostics
模块运行/错误是,使用LED状态指示灯和软件
断路是,使用LED状态指示灯和软件
过载是,使用LED状态指示灯和软件
功耗
总线0.01 W
内部I/O 1.8 W
致动器(电阻式)引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区,II 3G Ex nA nC IIA T5 Gc
IP20,Ta(参见X20用户手册)
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级,2区,ABCD组,T5
DNV温度:B(0至55°C)
湿度:B(高达100)
振动:B(4 g)
EMC:B(桥梁和露天甲板)
LR-ENV1
KR是
ABS是
BV EC33B
温度:5-55°C
振动:4 g
EMC:桥梁和露天甲板
EAC是
KC是
电位计电源
电源数量4
电压±10 V
电位计电阻1 kΩ至10 kΩ
大负载。每个电源通道20毫安
短路保护是
基本精度
+25°C时为10 V±0.12%
-25°C时为10 V±0.21%
25°C时为20 V±0.165%
通道和母线之间的绝缘电压500 V
大漂移
+10伏±0.00012%/°C
-10伏±0.00032%/°C
20伏±0.00022%/°C
电气特性
电气隔离
通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额—参见“减额”一节。
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%,无冷凝
储存5%至95%,非冷凝
输送5%至95%,无冷凝
机械性能
注意:单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm
贝加莱B&R总线控制器系统模块
物料号:
X20PS9400
描述:
总线控制器、X2X链路和内部I/O电源的电源
馈电和总线控制器/X2X链路电源电气隔离
可通过同时操作多个电源模块实现总线控制器/X2X链路电源的冗余
服务接口(RS232)
电源模块与X20总线控制器一起使用。它配备了用于总线控制器、X2X链路和内部I/O电源的馈线。
简短描述
电源模块用于总线控制器、X2X链路电源和I/O的24 VDC电源模块
接口1x RS232服务接口
一般信息
B&R ID代码0x1F8C
状态指示灯过载、运行状态、模块状态、RS232
Diagnostics
模块运行/错误是,使用LED状态指示灯和软件
RS232数据传输是,使用LED状态指示灯
过载是,使用LED状态指示灯和软件
X2X链路电源的功耗1.42 W
功耗
内部I/O 0.6 W
致动器(电阻式)引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区,II 3G Ex nA nC IIA T5 Gc
IP20,Ta(参见X20用户手册)
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级,2区,ABCD组,T5
DNV温度:B(0至55°C)
湿度:B(高达100)
振动:B(4 g)
EMC:B(桥梁和露天甲板)
LR-ENV1
KR是
ABS是
BV EC33B
温度:5-55°C
振动:4 g
EMC:桥梁和露天甲板
EAC是
KC是
总线控制器/X2X链路电源输入
输入电压24 VDC-15%/+20%
输入电流大值。零点七一
保险丝集成,无法更换
反极性保护是
总线控制器/X2X链路电源输出
标称输出功率7 W
并联是
冗余操作是
过载特性防短路、临时过载
输入I/O电源
输入电压24 VDC-15%/+20%
保险丝所需线路保险丝:大10 A,慢速熔断
反极性保护无
输出I/O电源
标称输出电压24 VDC
短路行为所需线路保险丝
允许接触负载10 A
接口
服务接口
信号RS232
使用12针接线板X20TB12进行的变体连接
大传输速率115.2 kbit/s
电气特性
电气隔离
BC/X2X链路电源与BC/X2X链路电源隔离
I/O电源未与I/O电源隔离,RS232未与总线隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额—参见“减额”一节。
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%,无冷凝
储存5%至95%,非冷凝
输送5%至95%,无冷凝
机械性能
注意:单独订购1x接线板X20TB12。
单独订购1x总线底座X20BB8x。
间距12.5+0.2mm
贝加莱B&R总线模块
物料号:
X20BM13
描述:
单宽SafeIO模块的总线模块
内部I/O电源是连续的。
总线模块是所有单宽安全IO模块的基础。内部I/O电源是连续的。
简短描述
总线模块总线模块,用于X20 SafeIO模块,内部I/O电源通过连接
一般信息
功耗
总线0.13 W
内部I/O-
致动器(电阻式)引起的额外功耗[W]-
认证
CE是
UKCA是
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级,2区,ABCD组,T5
EAC是
I/O电源
标称电压24 VDC
允许接触负载10 A
操作条件
安装方向
水平是
垂直是
安装高程高于海平面0至2000m,无限制
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%,无冷凝
储存5%至95%,非冷凝
输送5%至95%,无冷凝
机械性能
间距12.5+0.2mm
贝加莱B&R总线模块
物料号:
X20BM33
描述:
安全IO模块的总线模块
内部I/O电源是连续的。
总线模块是所有安全IO模块的基础。内部I/O电源是连续的。
简短描述
总线模块总线模块,用于X20 SafeIO模块,内部I/O电源通过连接
一般信息
功耗
总线0.13 W
内部I/O-
致动器(电阻式)引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区,II 3G Ex nA nC IIA T5 Gc
IP20,Ta(参见X20用户手册)
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级,2区,ABCD组,T5
DNV温度:B(0-55°C)
湿度:B(高达100)
振动:B(4 g)
EMC:B(桥梁和露天甲板)
LR-ENV1
KR是
ABS是
BV EC33B
温度:5-55°C
振动:4 g
EMC:桥梁和露天甲板
EAC是
KC是
I/O电源
标称电压24 VDC
允许接触负载10 A
操作条件
安装方向
水平是
垂直是
安装高程高于海平面0至2000m,无限制
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%,无冷凝
储存5%至95%,非冷凝
输送5%至95%,无冷凝
机械性能
节距25+0.2mm
贝加莱B&R模拟输出模块
物料号:
X67AO1223
描述:
4个模拟输出±10 V
初始阶段集成启用继电器
非常短的循环时间
所有通道上的佳屏蔽接地
该模块配备了4个输入,分辨率为12位数字转换器。输出信号范围为±10 V。
简短描述
I/O模块4模拟输出±10 V
一般信息
B&R ID代码0x16F3
每个通道的状态指示器I/O功能、电源电压、总线功能
Diagnostics
I/O电源是,使用LED状态指示灯和软件
连接类型
X2X链路M12,B编码
输出4x M12,A编码
I/O电源M8,4针
功耗
内部I/O 4 W
X2X链路电源0.75 W
认证
CE是
UKCA是
ATEX 2区,II 3G Ex nA IIA T5 Gc
IP67,Ta=0-高60°C
T?V 05 ATEX 7201X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级,2区,ABCD组,T5
EAC是
KC是
I/O电源
标称电压24 VDC
电压范围18至30 VDC
综合保护反极性保护
功耗
执行器电源大值。12 W
模拟输出
输出±10 V
数字转换器分辨率12位
所有输出的转换时间为400?s
整个范围内输出变化的稳定时间约。1毫秒
开关打开/关闭行为启动和错误的内部启用继电器
输出保护电源电压接线保护,防短路
输出格式示例:INT 0x8001-0x7FFF/1 LSB=0x0010=4.882 mV
每个通道的大负载。±10 mA,负载≥1 k?
输出滤波器一阶低通滤波器/截止频率2.5 kHz
大增益漂移0.012%/°C
大偏移漂移0.015%/°C
大负荷变化引起的误差。0.01%,从10 MΩ开始→ 1 kΩ,电阻
非线性度<0.15%
通道和母线之间的绝缘电压500 V
打开/关闭电源时的输出响应启用继电器在定义值≠0时打开,默认设置=10 k? 至GND
防短路
限流±40 mA
至致动器或I/O电源是
至GND是
25°C和10kΩ负载下的大误差
增益0.15%
偏移0.05%
执行器电源
电压输入/输出电源减去短路保护的电压降
大500 mA时短路保护的电压降。2 VDC
总和电流大值。零点五一
短路保护是
电气特性
电气隔离
通道与总线隔离
通道未与通道隔离
操作条件
安装方向
任何是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP67
环境条件
温度
操作-25至60°C
减额-
储存-40至85°C
运输-40至85°C
机械性能
尺寸
宽度53毫米
高度85 mm
深度42 mm
重量190克
连接的扭矩
M8。0.4牛米
M12。0.6牛米
贝加莱B&R数字输入模块
物料号:
X67SI8103
描述:
8个安全数字输入,汇聚电路
2个脉冲输出-可用于所有4个阴性连接器
2个标准输入,汇点电路
2个标准输出,源电路
设备电源
可为每个通道配置的软件输入过滤器
标准化的8引脚M12设备接口
该模块配备了8个安全数字输入。它们的额定电压为24 VDC。
该模块可用于读取安全相关应用中的各种数字信号,高可达PL e或SIL 3。
该模块配备了可单独配置的过滤器,用于开启和关闭行为。该模块还提供用于诊断传感器线路的脉冲信号。
简短描述
I/O模块2x M12接口,每个接口具有2个安全的A类数字输入和2个脉冲输出,24 VDC,
2x标准化8引脚M12设备接口,每个接口具有1个无安全功能的数字输入和2个安全A类数字输入和两个脉冲输出,24 VDC和1个无安全功能的数字输出,24 VDC0.6A和1个设备电源,24 VDC,2A
一般信息
B&R ID代码0xBB7C
系统要求
Automation Studio 3.0.81.15或更高版本
Automation Runtime 3.00或更高版本
SafeDESIGNER 2.70或更高版本
安全版本1.2或更高版本
mapp技术包mapp安全5.7.0或更高版本
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是,使用LED状态指示灯和软件
I/O功能是,使用LED状态指示灯和软件
停电模式
示波器模块
功能模块功能
独立模式否
大I/O循环时间1毫秒
连接类型
X2X链路M12,B编码
输入/输出M12 8引脚或M12 5引脚,A编码
I/O电源M8,4针
功耗
总线0.9 W
内部I/O 2.1 W
致动器(电阻式)引起的额外功耗[W]
数字输出0.216
脉冲输出0.192
电气隔离
通道-总线是
通道-通道号
认证
CE是
UKCA是
功能安全cULus FSPC E361559
能源和工业系统
功能安全认证
ANSI UL 1998:2013
功能安全IEC 61508:2010,SIL 3
EN 62061:2005/A2:2015,SIL 3
EN ISO 13849-1:2015,类别。4/PL e
IEC 61511:2004,SIL 3
功能安全EN 50156-1:2004
ATEX 2区,II 3G Ex nA IIA T5 Gc
IP67,Ta=0-高60°C
T?V 05 ATEX 7201X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级,2区,ABCD组,T5
EAC是
KC是
安全特性
EN ISO 13849-1:2015
类别类别。3当使用单独的输入通道时,
Cat。4当使用输入通道对(例如SI1和SI2)或多于2个输入通道时
PL PL e
直流>94%
任务时间大值。20年
IEC 61508:2010,
IEC 61511:2004,
EN 62061:2013
SIL CL SIL 3
SFF>90%
PFH/PFHd
openSAFETY有线可忽略
openSAFETY无线<1*10-14*每小时openSAFETY数据包数
验证试验间隔(PT)20年
安全数字输入
EN ISO 13849-1:2015
当使用单个输入通道时,每通道100年的MTTFD,
使用输入通道对(例如SI1和SI2)或2个以上输入通道时2500年
IEC 61508:2010,
IEC 61511:2004,
EN 62061:2013
每个通道的PFH/PFHd<1*10-10
每个通道的PFD<2*10-5
24 VDC输出
输出电压24 VDC-15%/+20%
输出电流2 A
I/O电源
标称电压24 VDC
电压范围18至30 VDC
综合保护反极性保护
数字输入
数量2
标称电压24 VDC
输入特性符合EN 61131-2类型1
输入电压24 VDC-15%/+20%
小24 VDC时的输入电流。2 mA至大7.24 mA
输入电路接收器
输入滤波器
硬件≤150μs
输入电阻小值。3.3 kΩ
切换阈值
低<5 VDC
高>15 VDC
通道和母线之间的绝缘电压500 V
安全数字输入
数量8
变体类型A
标称电压24 VDC
输入特性符合EN 61131-2类型1
输入滤波器
硬件≤150μs
软件可在0到500毫秒之间配置
输入电路接收器
输入电压24 VDC-15%/+20%
小24 VDC时的输入电流。2 mA至大8.28 mA
输入电阻小值。2.9 kΩ
错误检测时间200毫秒
通道和母线之间的绝缘电压500 V
切换阈值
低<5 VDC
高>15 VDC
信号源(脉冲输出或外部信号)和输入之间的线路长度Max。60米,带非屏蔽线
屏蔽线大400米
数字输出
数量2
可变FET,正开关,输出电平可读
标称电压24 VDC
开关电压I/O电源减去RDS引起的电压降(打开)
大开关频率参见“输出通道的涌入电流行为”一节。
标称输出电流0.6 A
总标称电流1.2 A
输出保护参见“输出通道的涌入电流行为”一节。
输出关闭时的泄漏电流<500μA
RDS(开)300米?
峰值短路电流参见“输出通道的涌入电流行为”一节。
关闭感应负载时的制动电压50 VDC
通道和母线之间的绝缘电压500 V
大电容负载100 nF
峰值输出电流1A
脉冲输出
数量8
变体推拉
标称输出电流40 mA
输出保护在过载或短路的情况下关闭单个通道
峰值短路电流25 A,持续15?s
短路电流100 mAeff
输出关闭时的泄漏电流0.1 mA
RDS(开)60Ω
开关电压I/O电源减去RDS引起的电压降(打开)
总标称电流80 mA
操作条件
安装方向
任何是
安装高程高于海平面0至2000m,无限制
防护等级符合EN 60529 IP67
环境条件
温度
操作-40至60°C
存储-40
运输-40至85°C
机械性能
尺寸
宽度53毫米
高度85 mm
深度42 mm
重量190克
连接的扭矩
M8 0.4牛米
M12 0.6牛米
贝加莱B&R步进电机模块
物料号:
X67SM2436
描述:
2个步进电机,24至38.5 VDC±25%,3 A(峰值5 A)
当前值分辨率为1%
升压、额定和保持电流可单独配置
38.5 kHz PWM频率
集成电机检测
256微步
失速检测
Automation Studio和CNC应用程序的完全集成
2x 3输入,24 VDC,可配置用于ABR增量编码器
集成防短路编码器电源
基于CANopen通信配置文件DS402的功能模型3(“斜坡”)
NetTime时间戳:位置更改,触发时间
步进电机模块用于控制多达2个步进电机,额定电压为24至38.5 VDC±25%,电机电流高达3 a(峰值5 a)。
此外,该模块有6个数字输入,可用作限位开关或编码器输入。
由于线圈电流的单独调节,电机仅在实际需要的电流下运行。这简化了可用电机的选择,并防止了不必要的加热。由于这会影响能耗和热负荷,因此对整个系统的使用寿命有积极影响。通过使用可独立调节的保持、升压和额定电流值,实现了完全的灵活性。微步的电流会自动调整到配置的电流值。
电机自动识别系统在静止状态下是一个巨大的帮助。步进电机模块可以使用其线圈特性来识别连接的电机,并以模拟值的形式产生反馈。这不仅可以检测接线错误,还可以检测错误使用的不正确电机类型。失速检测机构被集成以分析电动机负载。失速的检测是通过可配置的阈值来定义的。这允许在许多不同类型的应用中地检测过载或电机静止。
简短描述
用于控制步进电机的I/O模块2个全桥
一般信息
B&R ID代码0x1DCB
每个通道的状态指示器I/O功能、电源电压、总线功能
Diagnostics
I/O电源是,使用LED状态指示灯和软件
电机状态是,使用LED状态指示灯和软件
连接类型
X2X链路M12,B编码
输入/输出4x M12,A编码
I/O电源M8,4针
功耗
X2X链路电源0.75 W
内部I/O
24 VDC时1.7 W
48 VDC时2 W
认证
CE是
UKCA是
ATEX 2区,II 3G Ex nA IIA T5 Gc
IP67,Ta=0-高60°C
T?V 05 ATEX 7201X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级,2区,ABCD组,T5
EAC是
KC是
电机桥-动力装置
数量2
2相双极步进电机(全桥)
标称电压24至38.5 VDC±25%
标称电流3 A
大电流/电机5 A持续2 s(在大3 A下至少10 s的恢复时间后)
大电流/模块8 A
控制器频率38.5 kHz
直流母线电容200?F
步长分辨率每完整步长256微步
I/O电源
标称电压24至38.5 VDC±25%
功耗
传感器电源大值。0.96 W
综合保护
反极性保护无
数字输入
数量6
标称电压24 VDC
输入特性符合EN 61131-2类型1
输入电压24 VDC-15%/+20%
约24 VDC时的输入电流。4毫安
输入电路接收器
输入滤波器
硬件<5?s
软件-
输入电阻类型。5.4 kΩ
附加功能2x ABR增量编码器
切换阈值
低<5 VDC
高>15 VDC
通道和母线之间的绝缘电压500 V
ABR增量编码器
数量2
编码器输入24 V,不对称
计数器大小16位
输入频率大值。50千赫
评估4x
编码器电源模块内部,每个编码器大20 mA
方波脉冲信号形式
计数器1输入1到3
计数器2输入4到6
计数器频率大值。200千赫
传感器电源
电源电压24 VDC
短路保护是
电源电压
20毫安/组20 VDC时的小电压
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
任何是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP67
环境条件
温度
操作0至50°C
减额-
储存-25至85°C
运输-25至85°C
机械性能
尺寸
宽度53毫米
高度85 mm
深度42 mm
重量195克
连接的扭矩
M8 0.4牛米
M12 0.6牛米
贝加莱B&R温度测量模块
物料号:
X67AT1322
描述:
电阻温度测量的4个输入
PT100、PT1000等电阻式温度传感器
直接电阻测量
每个通道的可配置传感器类型
2线和4线测量
该模块是用于KTY10、KTY84、Pt100和Pt1000电阻温度传感器的温度模块。传感器可以通过2线或4线连接进行连接。可以针对每个输入选择性地设置传感器类型。
简短描述
用于KTY10-6、KTY84-130、Pt100或Pt1000电阻温度测量的I/O模块4输入
一般信息
B&R ID代码0x1488
每个通道的状态指示器I/O功能、电源电压、总线功能
Diagnostics
输入是,使用LED状态指示灯和软件
I/O电源是,使用LED状态指示灯和软件
连接类型
X2X链路M12,B编码
输入4x M12,A编码
I/O电源M8,4针
功耗
内部I/O 1.5 W
X2X链路电源0.75 W
认证
CE是
UKCA是
ATEX 2区,II 3G Ex nA IIA T5 Gc
IP67,Ta=0-高60°C
T?V 05 ATEX 7201X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级,2区,ABCD组,T5
EAC是
KC是
I/O电源
标称电压24 VDC
电压范围18至30 VDC
综合保护反极性保护
电阻测量温度输入
2线或4线连接的恒流电源的输入电阻测量
数字转换器分辨率16位
过滤时间可配置在2到20毫秒之间
转换时间
相同的传感器类型,每个通道75 ms,带50 Hz滤波器
切换传感器类型时,每通道195 ms,带50 Hz滤波器
转换程序西格玛-德尔塔
用于电阻测量的输出格式INT或UINT
传感器
传感器类型可按通道配置
KTY10-6-50至145°C
KTY84-130-40至300°C
Pt100-200至850°C
Pt1000-200至850°C
电阻测量范围0.1至4500Ω/0.05至2250Ω
传感器标准EN 60751
共模范围±1 VDC
通道和母线之间的绝缘电压500 V
线性化方法软件
测量电流250?A±1.25%
参考4530Ω±0.1%
允许的输入信号短期大值±30 V
25°C时的大误差
增益0.01%
偏移0.015%
大增益漂移0.003%/°C
大偏移漂移5.25 mΩ/°C
非线性<0.002%
信道间串扰<-70dB
温度传感器分辨率
KTY10-6 1 LSB=0.1°C
KTY84-130 1 LSB=0.1°C
Pt100 1 LSB=0.1°C
Pt1000 1 LSB=0.1°C
电阻测量分辨率
G=1 1 LSB=类型。69.1223 mΩ±0.1%
G=2 1 LSB=类型。34.5611 mΩ±0.1%
输入滤波器
截止频率115 Hz/一阶滤波器
斜率-20 dB
共模抑制
50赫兹>70分贝
直流>70 dB
温度测量监测
范围下冲0x8001
范围过冲0x7FFF
断路0x7FFF
一般故障0x8000
打开输入0x7FFF
电阻测量监测
范围下冲0x0000
范围过冲0xFFFF
断路0xFFFF
一般故障0xFFFF
打开输入0xFFFF
电气特性
电气隔离
通道与总线隔离
通道未与通道隔离
操作条件
安装方向
任何是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP67
环境条件
温度
操作-25至60°C
减额-
储存-40至85°C
运输-40至85°C
机械性能
尺寸
宽度53毫米
高度85 mm
深度42 mm
重量200克
连接的扭矩
M8 0.4牛米
M12 0.6牛米
贝加莱B&R触摸屏
物料号:
4PP065.0571-P74
描述:
电源面板PP65,5.7“QVGA彩色TFT显示屏,带触摸屏(电阻式),128 MB DRAM,232 kB SRAM,CompactFlash插槽,1x ETH 10/100,1x POWERlink,2x USB,IP65保护(正面),单独订购应用程序存储器!单独订购接线板0TB103!
一般信息
B&R ID代码0xA964
LED
数量4
CF(CompactFlash)橙色
状态红/绿
EPL(POWERlink)红/绿
用户绿色
电池
Renata型950毫安时
使用寿命4年
可移动是的,可从外部访问
变体锂离子
备用电容器
缓冲时间10分钟
认证
CE是
UKCA是
UL cULus E115267
工业控制设备
EAC是
控制器
引导程序,操作系统
PP65支持从版本Automation Runtime,A3.01开始
加工机
Geode LX800型,32位x86
时钟频率500 MHz
一级缓存128 kB(64 kB I缓存/64 kB D缓存)
二级缓存128 kB
扩展命令集MMX技术,3D Now
浮点单元(FPU)是
闪存4 MB(用于固件)
通过散热器进行被动冷却
模式/节点开关2个,每个开关16个位置
剩余变量32 kB
看门狗MTCX
实时时钟
25°C时的精度:典型。每天30 ppm(2.5秒)
电池支持是
电源故障逻辑
控制器MTCX
缓冲时间10ms
图样
控制器Geode LX800
内存8MB共享内存(由RAM保留)
标准存储器
RAM 128 MB DDR SDRAM
用户RAM 232 kB SRAM
PP65紧凑型中频插槽1
陈列
类型TFT颜色
对角线5.7英寸(144毫米)
颜色262144
分辨率QVGA,320 x 240像素
对比度350:1
视角
水平方向R/方向L=60°
垂直方向U=65°/方向D=50°
背光
亮度500 cd/m?
半亮度时间50000小时
触摸屏
技术模拟,电阻
控制器B&R,12位
透射率70%±10%
屏幕旋转是(请参阅“安装”一章中的“屏幕旋转”一节)
接口
CompactFlash插槽1
数量1
类型I
变体主IDE设备
通用串口总线
数量2
类型USB 2.0
变体类型A
传输速率低速(1.5兆比特/秒)、全速(12兆比特/每秒)到高速(480兆比特/秒钟)
大载流能力。每个连接500毫安
以太网
数量1
控制器Intel 82551ER
变体屏蔽RJ45端口(10/100base-T)
传输速率10/100 Mbit/s
大波特率100 Mbit/s
S/STP电缆(5类)
LED状态指示灯链接/活动
POWERlink
数量1
现场总线POWERlink(V1/V2)
类型4
变体屏蔽RJ45端口
传输速率100 Mbit/s
传输100base-T(ANSI/IEEE 802.3)
状态LED链接/活动
大线路长度。两站之间100米(路段长度)
电气特性
标称电压24 VDC±25%
标称电流0.45 A
大涌入电流。二点八一
典型功耗。10 W
电流隔离否
操作条件
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529背面:IP20(仅适用于连接的CF卡)
正面:IP65/NEMA 250 4X型,防尘和防水
环境条件
温度
操作0至50°C
储存-20至70°C
运输-20至70°C
相对湿度
运行10%至90%,无冷凝
储存温度≤40°C:5至90%,非冷凝
T>40°C:<90%,非冷凝
振动
操作(连续)2至9赫兹:1.75毫米振幅/9至200赫兹:0.5克
操作(偶尔)2至9赫兹:3.5毫米振幅/9至200赫兹:1克
存储2至8赫兹:7.5毫米振幅/8至200赫兹:2克/200至500赫兹:4克
传输2至8赫兹:7.5毫米振幅/8至200赫兹:2克/200至500赫兹:4克
震惊
操作15 g,11 ms
储存30克,15毫秒
运输30克,15毫秒
机械性能
住房
材料聚酯
正面多层拼接覆面
尺寸
宽度203 mm
高度145 mm
深度56.5 mm
重量0.75 kg
贝加莱数字量输入模块X20DI2377
