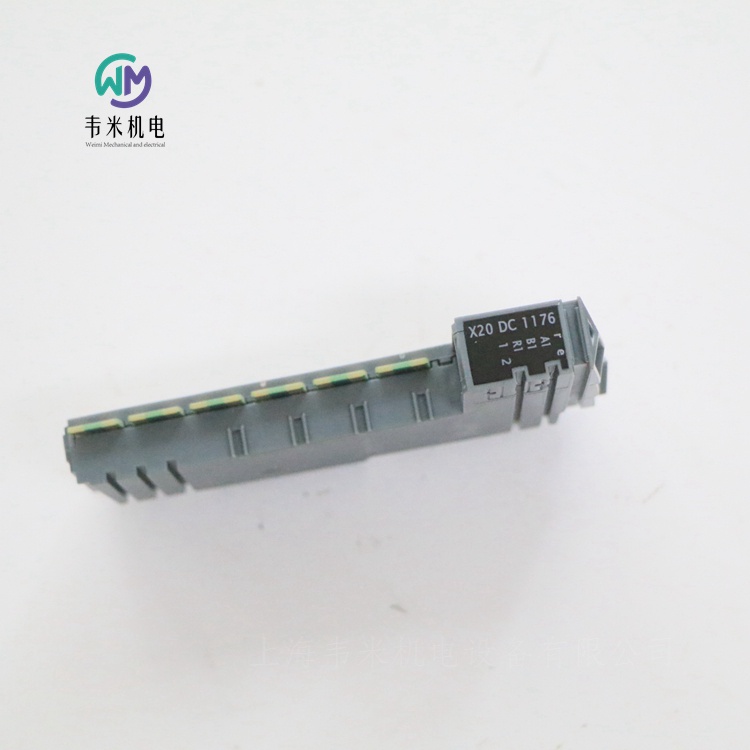

B&R计数功能模块X20DC1176，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，库存，价格实惠；热诚欢迎新老客户咨询购买！

贝加莱计数功能模块
物料号:
X20DC1176
描述:
1 ABR增量编码器5V
编码器输入监控
2个附加输入，例如用于锁存器输入
编码器电源的5 VDC、24 VDC和GND
NetTime时间戳：计数器更改
可与SafeLOGIC控制器一起使用
该模块配备了ABR增量编码器的1个输入，输出信号符合RS422和5V编码器电源。对堆内输入进行监控（A、B、R、A\、B\、R\）。
简短描述
I/O模块1 ABR增量编码器5V
一般信息
B&R ID代码0xA706
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
功耗
总线0.01 W
内部I/O 1 W
致动器（电阻式）引起的额外功耗[W]-
信号线的类型所有信号线必须使用屏蔽线。
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
数字输入
数量2
标称电压24 VDC
输入特性符合EN 61131-2类型1
输入电压24 VDC-15%/+20%
约24 VDC时的输入电流。3.3毫安
输入电路接收器
输入滤波器
硬件≤2?s
软件-
连接类型3线连接
输入电阻7.03 kΩ
附加功能锁存输入
切换阈值
低<5 VDC
高>15 VDC
通道和母线之间的绝缘电压500 V
ABR增量编码器
编码器输入5 V，对称
计数器大小16/32位
输入频率大值。600千赫
评估4x
小压差转换速率1 V/μs
编码器电源
5 VDC±5%，模块内部，大300 mA
内部24 VDC模块，大300 mA
输入滤波器
硬件≤400 ns
软件-
切换阈值
低>1 V
共模范围-10 V≤VCM≤+13.2 V
编码器电源过载特性防短路、防过载
编码器和总线500 Veff之间的绝缘电压
电气特性
电气隔离
通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R接口模块
物料号:
X20IF1030
描述:
RS485/RS422连接
接口模块可用于扩展X20 CPU以用于特定应用。配有RS485/RS422接口。
简短描述
通信模块1x RS485/RS422
一般信息
B&R ID代码0x1F28
状态指示灯模块状态，数据传输
Diagnostics
模块状态是，使用LED状态指示灯
数据传输是，使用LED状态指示灯
功耗0.42 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
接口
接口IF1
信号RS485/RS422
变体9针内螺纹DSUB连接器
大距离1200米
大传输速率。115.2 kbit/s
发送和接收方向上的FIFO缓冲器16字节
端接电阻器外部使用T型连接器（0G1000.00-090）
控制器UART类型16C550兼容
电气特性
电气隔离PLC与RS485/RS422（IF1）隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
X20 PLC中的插槽

贝加莱B&R智能可编程模块
物料号:
X20SLX910
描述:
多10个安全节点的openSAFETY管理器
使用Automation Studio/SafeDESIGNER灵活编程
安全机器选项的创新管理（SafeOPTION）
参数和配置管理
20个安全数字输入
4个脉冲输出
接收器电路
可为每个通道配置的软件输入过滤器
该模块配备了SafeLOGIC功能，使其能够安全地执行在SafeDESIGNER中设计的应用程序。该模块可用于PL e或SIL 3以下的安全相关应用。
此外，该模块还协调应用程序中涉及的所有模块的安全相关通信。在这种情况下，模块还监控这些模块的配置，并在必要时执行对模块的自主参数下载。这从安全的角度保证了在涉及模块更换和服务的所有场景中，网络中模块配置的一致性和正确性。这些服务与Automation Runtime一起在标准CPU上执行。
此外，SafeLOGIC-X产品与相关的SafeIO产品（X20SIx1x0）具有相同的I/O特性。
简短描述
I/O模块20个安全A类数字输入，4个脉冲输出，24 VDC，SafeLOGIC-X技术
一般信息
B&R ID代码0xC5B1
系统要求
Automation Studio 4.0.16或更高版本
自动化运行时从安全版本1.7到1.9:F4.06或更高版本
安全版本1.10或更新版本：B4.25或更新版本
SafeDESIGNER 3.1.0或更高版本
安全版本1.7或更高版本
mapp技术包mapp安全5.7.0或更高版本
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输入是，使用LED状态指示灯和软件
大I/O循环时间1600?s
功耗
总线0.4 W
内部I/O 1.6 W
执行器引起的额外功耗（电阻）[W]0.6
电气隔离
通道-总线是
通道-通道号
认证
CE是
UKCA是
功能安全cULus FSPC E361559
能源和工业系统
功能安全认证
ANSI UL 1998:2013
功能安全IEC 61508:2010，SIL 3
EN 62061:2005/A2:2015，SIL 3
EN ISO 13849-1:2015，类别。4/PL e
IEC 61511:2004，SIL 3
功能安全EN 50156-1:2004
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：A（0至45°C）
湿度：B（高达）
振动：A（0.7 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC21B
温度：5-45°C
振动：0.7 g
EMC：桥梁和露天甲板
EAC是
KC是
安全特性
EN ISO 13849-1:2015
类别类别。3当使用单独的输入通道时，
猫4当使用输入通道对（例如SI1和SI2）或多于2个输入通道时
PL PL e
直流>94%
任务时间大值。20年
IEC 61508:2010，
IEC 61511:2004，
EN 62061:2013
SIL CL SIL 3
SFF>90%
PFH/PFHd
openSAFETY有线可忽略
openSAFETY无线<1*10-14*每小时openSAFETY数据包数
验证试验间隔（PT）20年
安全数字输入
EN ISO 13849-1:2015
当使用单个输入通道时，每通道100年的MTTFD，
使用输入通道对（例如SI1和SI2）或2个以上输入通道时2500年
IEC 61508:2010，
IEC 61511:2004，
EN 62061:2013
每个通道的PFH/PFHd<1*10-10
每个通道的PFD<2*10-5
功能
相互通信仅可通过SafeLOGIC控制器X20（c）SL81xx进行通信
每个标准CPU多1个活动SafeLOGIC-X控制器（例如X20（c）CPxxxx）
支持安全调试选项
布尔64
INT-
UINT-
力-
乌丁-
支持SafeMOTION是
SafeMOTION轴的大数量4，取决于所用模块的数据宽度
定时精度Time*0.05+安全应用的循环时间
短任务类周期时间2毫秒
SafeNODE 10的大数量取决于所用模块的数据宽度
CPU与SafeLOGIC控制器之间的数据交换
每个方向的大总数据宽度16字节
每个方向的大数据点数量
布尔96
INT 8
UINT 8
力4
UDINT 4
安全域和安全域之间的数据交换
用作管理安全域是的，从mapp安全5.10.0和硬件升级2.2.1.0开始
用作连接的安全域否
每个方向的大总数据宽度8字节
每个方向的大数据点总数2
每个方向的大数据点数量
布尔16
INT 2
UINT 2
力2
UDINT 2
链接的大管理安全域数0
SafeDESIGNER应用程序的极限值
SafeDESIGNER信息窗口条目的大可用资源
FB实例256
标记存储器5120字节（0x1400）
堆栈内存2048字节
安全输入数据存储器128字节，其中68字节可用于模块
用于安全输出数据的内存64字节
标准输入数据存储器64字节
标准输出数据存储器64字节
标记计数256
额外的SafeDESIGNER限值
功能块类型的大数量64
力变量的大数量8
变量状态为128的变量的大数量
I/O电源
标称电压24 VDC
电压范围24 VDC-15%/+20%
综合保护反极性保护
安全数字输入
数量20
变体类型A
标称电压24 VDC
输入特性符合EN 61131-2类型1
输入滤波器
硬件≤150?s
软件可在0到500毫秒之间配置
输入电路接收器
输入电压24 VDC-15%/+20%
小24 VDC时的输入电流。2 mA至大3.28 mA
输入电阻小值。7.33 k?
错误检测时间200毫秒
通道和母线之间的绝缘电压500 V
切换阈值
低<5 VDC
高>15 VDC
信号源（脉冲输出或外部信号）和输入之间的线路长度Max。60米，带非屏蔽线
屏蔽线大400米
脉冲输出
数量4
变体推拉
标称输出电流50 mA
输出保护在过载或短路的情况下关闭单个通道
峰值短路电流25 A，持续15?s
短路电流100 mAeff
输出关闭时的泄漏电流0.1 mA
RDS（开）60Ω
开关电压I/O电源减去RDS引起的电压降（打开）
总标称电流200 mA
操作条件
安装方向
水平是
垂直是
安装高程高于海平面0至2000m，无限制
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向0至60°C
垂直安装方向0至50°C
减额—参见“减额”一节。
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购2个安全键接线板。
单独订购1x安全键控总线模块。
节距25+0.2mm


贝加莱B&R数字量输入模块、
物料号:
X20SI9100
描述:
20个安全数字输入
4个脉冲输出
接收器电路
可为每个通道配置的软件输入过滤器
该模块配备了20个安全数字输入。它的设计额定电压为24 VDC。
该模块可用于读取安全相关应用中的各种数字信号，高可达PL e或SIL 3。
该模块配备了可单独配置的过滤器，用于开启和关闭行为。该模块还提供用于诊断传感器线路的脉冲信号。
此模块是为X20 12引脚接线板设计的。
简短描述
I/O模块20个安全A类数字输入，4个脉冲输出，24 VDC
一般信息
B&R ID代码0xAEC8
系统要求
Automation Studio 3.0.81.15或更高版本
Automation Runtime 3.00或更高版本
SafeDESIGNER 2.71或更高版本
安全版本1.3或更高版本
mapp技术包mapp安全5.7.0或更高版本
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输入是，使用LED状态指示灯和软件
停电模式
示波器模块
功能模块功能
独立模式否
大I/O循环时间1600?s
功耗
总线0.4 W
内部I/O 1.6 W
执行器引起的额外功耗（电阻）[W]0.6
电气隔离
通道-总线是
通道-通道号
认证
CE是
UKCA是
功能安全cULus FSPC E361559
能源和工业系统
功能安全认证
ANSI UL 1998:2013
功能安全IEC 61508:2010，SIL 3
EN 62061:2005/A2:2015，SIL 3
EN ISO 13849-1:2015，类别。4/PL e
IEC 61511:2004，SIL 3
功能安全EN 50156-1:2004
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：A（0至45°C）
湿度：B（高达）
振动：A（0.7 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC21B
温度：5-45°C
振动：0.7 g
EMC：桥梁和露天甲板
EAC是
KC是
安全特性
EN ISO 13849-1:2015
类别类别。3当使用单独的输入通道时，
猫4当使用输入通道对（例如SI1和SI2）或多于2个输入通道时
PL PL e
直流>94%
任务时间大值。20年
IEC 61508:2010，
IEC 61511:2004，
EN 62061:2013
SIL CL SIL 3
SFF>90%
PFH/PFHd
openSAFETY有线可忽略
openSAFETY无线<1*10-14*每小时openSAFETY数据包数
验证试验间隔（PT）20年
安全数字输入
EN ISO 13849-1:2015
当使用单个输入通道时，每通道100年的MTTFD，
使用输入通道对（例如SI1和SI2）或2个以上输入通道时2500年
IEC 61508:2010，
IEC 61511:2004，
EN 62061:2013
每个通道的PFH/PFHd<1*10-10
每个通道的PFD<2*10-5
I/O电源
标称电压24 VDC
电压范围24 VDC-15%/+20%
综合保护反极性保护
安全数字输入
数量20
变体类型A
标称电压24 VDC
输入特性符合EN 61131-2类型1
输入滤波器
硬件≤150μs
软件可在0到500毫秒之间配置
输入电路接收器
输入电压24 VDC-15%/+20%
小24 VDC时的输入电流。2 mA至大3.28 mA
输入电阻小值。7.33 kΩ
错误检测时间200毫秒
通道和母线之间的绝缘电压500 V
切换阈值
低<5 VDC
高>15 VDC
信号源（脉冲输出或外部信号）和输入之间的线路长度Max。60米，带非屏蔽线
屏蔽线大400米
脉冲输出
数量4
变体推拉
标称输出电流50 mA
输出保护在过载或短路的情况下关闭单个通道
峰值短路电流25 A持续5 ms，硬件版本D0及更高版本：25 A持续15?s
短路电流100 mAeff
输出关闭时的泄漏电流0.1 mA
RDS（开）60Ω
开关电压I/O电源减去RDS引起的电压降（打开）
总标称电流200 mA
操作条件
安装方向
水平是
垂直是
安装高程高于海平面0至2000m，无限制
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向0至60°C
垂直安装方向0至50°C
减额—参见“减额”一节。
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购2个安全键接线板。
单独订购1x安全键控总线模块。
节距25+0.2mm

贝加莱B&R数字量输出模块
物料号:
X20SO6300
描述:
6个0.2A的安全数字输出
源电路
输出类型B
集成输出保护
该模块配备了6个安全数字输出。额定输出电流为0.2 A。
该模块可用于控制PL e或SIL 3以下安全相关应用中的执行机构。
输出是使用半导体技术设计的，因此安全相关特性不取决于操作周期的数量。具有参考电势的致动器需要“高侧-高侧”变体（输出类型B）（例如，启用变频器上的输入）。在这种情况下，必须遵守布线的特别注意事项。当发生网络错误时，安全的数字输出通道提供防止自动重新启动的保护。
此模块是为X20 12引脚接线板设计的。
简短描述
I/O模块6安全型B1数字输出，24 VDC，0.2 A，OSSD<10?s
一般信息
B&R ID代码0xB815
系统要求
Automation Studio 3.0.81.15或更高版本
Automation Runtime 3.00或更高版本
SafeDESIGNER 2.70或更高版本
安全版本1.2或更高版本
mapp技术包mapp安全5.7.0或更高版本
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输出是，使用LED状态指示器和软件
停电模式
示波器模块
功能模块功能
独立模式否
大I/O循环时间1毫秒
功耗
总线0.32 W
内部I/O 1.4 W
执行机构引起的额外功耗（电阻式）[W]1.128
电气隔离
通道-总线是
通道-通道号
认证
CE是
UKCA是
功能安全cULus FSPC E361559
能源和工业系统
功能安全认证
ANSI UL 1998:2013
功能安全IEC 61508:2010，SIL 3
EN 62061:2005/A2:2015，SIL 3
EN ISO 13849-1:2015，类别。4/PL e
IEC 61511:2004，SIL 3
功能安全EN 50156-1:2004
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV准备中
EAC是
KC是
安全特性
EN ISO 13849-1:2015
类别类别。3如果参数“Disable OSSD=Yes-Warning”，
猫4如果参数“禁用OSSD=否”
PL PL d如果参数“Disable OSSD=Yes-Warning”，
PL e如果参数“Disable OSSD=No”
DC>60%，如果参数“禁用OSSD=是-警告”，
>如果参数“Disable OSSD=No”，则为94%
任务时间大值。20年
IEC 61508:2010，
IEC 61511:2004，
EN 62061:2013
SIL CL SIL 2，如果参数“禁用OSSD=是-警告”，
SIL 3，如果参数“禁用OSSD=否”
如果参数“禁用OSSD=是-警告”，则SFF>60%，
>如果参数“Disable OSSD=No”，则为90%
PFH/PFHd
openSAFETY有线可忽略
openSAFETY无线<1*10-14*每小时openSAFETY数据包数
验证试验间隔（PT）20年
安全数字输出
EN ISO 13849-1:2015
如果参数“Disable OSSD=Yes-Warning”，则每通道100年MTTFD，
2500年，如果参数“禁用OSSD=否”
IEC 61508:2010，
IEC 61511:2004，
EN 62061:2013
每个通道的PFH/PFHd<5*10-8if参数“Disable OSSD=Yes-Warning”，
<1*10-10if参数“Disable OSSD=No”
每个通道的PFD<1*10-3，如果参数“禁用OSSD=是-警告”，
<2*10-5如果参数“禁用OSSD=否”
I/O电源
标称电压24 VDC
电压范围24 VDC-15%/+20%
综合保护反极性保护
安全数字输出
数量6
变体FET，2x正开关，B1型，输出电平可读
标称电压24 VDC
标称输出电流0.2 A
总标称电流1.2 A
输出保护参见“输出通道的涌入电流行为”一节。
关闭感应负载时的制动电压大值。45伏直流电
错误检测时间1秒
通道和母线之间的绝缘电压500 V
峰值短路电流参见“输出通道的涌入电流行为”一节。
输出关闭时的泄漏电流<100?A
RDS（开）4.7Ω
开关电压I/O电源减去RDS引起的电压降（打开）
大开关频率参见“输出通道的涌入电流行为”一节。
测试脉冲长度大值。10?s
大电容负载100 nF
接地损耗电流
IOUT<100?A
IGND<70 mA
操作条件
安装方向
水平是
垂直是
安装高程高于海平面0至2000m，无限制
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向0至60°C
垂直安装方向0至50°C
减额—参见“减额”一节。
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注：单独订购1x安全键接线板。
单独订购1x安全键控总线模块。
节距25+0.2mm

贝加莱数字量输出模块
物料号:
X20SO4110
描述:
4个0.5安的安全数字输出
源电路
输出类型A
电流监测
开路检测
集成输出保护
该模块配备了4个安全数字输出。标称输出电流为0.5 A。
该模块可用于控制PL e或SIL 3以下安全相关应用中的执行机构。
输出是使用半导体技术设计的，因此安全相关特性不取决于操作周期的数量。“高侧低侧”变体（输出类型A）仅限于没有参考电势的执行机构（例如继电器、阀门）。A型输出具有与安全相关的优点，因为在所有错误情况下，致动器的连接电缆都可以切断。当发生网络错误时，安全的数字输出通道提供防止自动重启的保护，还使用电流测量进行开路检测。
此模块是为X20 12引脚接线板设计的。
简短描述
I/O模块4个安全的A类数字输出，带电流监测，24 VDC，0.5 A，OSSD<500?s
一般信息
B&R ID代码0x1DBE
系统要求
Automation Studio 3.0.71或更高版本
Automation Runtime 2.95或更高版本
SafeDESIGNER 2.58或更高版本
安全版本1.1或更高版本
mapp技术包mapp安全5.7.0或更高版本
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输出是，使用LED状态指示器和软件
停电模式
示波器模块
功能模块功能
独立模式否
大I/O循环时间800?s
功耗
总线0.25 W
内部I/O 1.3 W
致动器引起的额外功耗（电阻式）[W]0.24
电气隔离
通道-总线是
通道-通道号
认证
CE是
UKCA是
功能安全cULus FSPC E361559
能源和工业系统
功能安全认证
ANSI UL 1998:2013
功能安全IEC 61508:2010，SIL 3
EN 62061:2005/A2:2015，SIL 3
EN ISO 13849-1:2015，类别。4/PL e
IEC 61511:2004，SIL 3
功能安全EN 50156-1:2004
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：A（0至45°C）
湿度：B（高达）
振动：A（0.7 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC21B
温度：5-45°C
振动：0.7 g
EMC：桥梁和露天甲板
EAC是
KC是
安全特性
EN ISO 13849-1:2015
类别类别。3如果参数“Disable OSSD=Yes-Warning”，
猫4如果参数“禁用OSSD=否”
PL PL d如果参数“Disable OSSD=Yes-Warning”，
PL e如果参数“Disable OSSD=No”
DC>60%，如果参数“禁用OSSD=是-警告”，
>如果参数“Disable OSSD=No”，则为94%
任务时间大值。20年
IEC 61508:2010，
IEC 61511:2004，
EN 62061:2013
SIL CL SIL 2，如果参数“禁用OSSD=是-警告”，
SIL 3，如果参数“禁用OSSD=否”
如果参数“禁用OSSD=是-警告”，则SFF>60%，
>如果参数“Disable OSSD=No”，则为90%
PFH/PFHd
openSAFETY有线可忽略
openSAFETY无线<1*10-14*每小时openSAFETY数据包数
验证试验间隔（PT）20年
安全数字输出
EN ISO 13849-1:2015
如果参数“Disable OSSD=Yes-Warning”，则每通道100年MTTFD，
2500年，如果参数“禁用OSSD=否”
IEC 61508:2010，
IEC 61511:2004，
EN 62061:2013
每个通道的PFH/PFHd<5*10-8if参数“Disable OSSD=Yes-Warning”，
<1*10-10if参数“Disable OSSD=No”
每个通道的PFD<1*10-3，如果参数“禁用OSSD=是-警告”，
<2*10-5如果参数“禁用OSSD=否”
I/O电源
标称电压24 VDC
电压范围24 VDC-15%/+20%
综合保护反极性保护
安全数字输出
数量4
变体FET，1x正开关，1x负开关，A型，输出电平可读，开路检测
标称电压24 VDC
标称输出电流0.5 A
总标称电流2 A
输出保护参见“输出通道的涌入电流行为”一节。
关闭感应负载时的制动电压大值。90伏直流电
开路检测通过内部电流测量，
输出电流<10 mA：信号“CurrentOK”=FALSE，
输出电流10至50 mA：信号“CurrentOK”=未定义，
输出电流>50 mA：信号“CurrentOK”=TRUE
错误检测时间1秒
通道和母线之间的绝缘电压500 V
峰值短路电流参见“输出通道的涌入电流行为”一节。
输出关闭时的泄漏电流<10?A
RDS（开）240米?
开关电压I/O电源减去RDS引起的电压降（打开）
大开关频率参见“输出通道的涌入电流行为”一节。
测试脉冲长度大值。500?s
两个测试脉冲之间的时间小值。49.5毫秒
大电容负载100 nF
操作条件
安装方向
水平是
垂直是
安装高程高于海平面0至2000m，无限制
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向0至60°C
垂直安装方向0至50°C
减额—参见“减额”一节。
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注：单独订购1x安全键接线板。
单独订购1x安全键控总线模块。
节距25+0.2mm

贝加莱计数功能模块
物料号:
X20DC1176
描述:
1 ABR增量编码器5V
编码器输入监控
2个附加输入，例如用于锁存器输入
编码器电源的5 VDC、24 VDC和GND
NetTime时间戳：计数器更改
可与SafeLOGIC控制器一起使用
该模块配备了ABR增量编码器的1个输入，输出信号符合RS422和5V编码器电源。对堆内输入进行监控（A、B、R、A\、B\、R\）。
简短描述
I/O模块1 ABR增量编码器5V
一般信息
B&R ID代码0xA706
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
功耗
总线0.01 W
内部I/O 1 W
致动器（电阻式）引起的额外功耗[W]-
信号线的类型所有信号线必须使用屏蔽线。
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达10）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
数字输入
数量2
标称电压24 VDC
输入特性符合EN 61131-2类型1
输入电压24 VDC-15%/+20%
约24 VDC时的输入电流。3.3毫安
输入电路接收器
输入滤波器
硬件≤2?s
软件-
连接类型3线连接
输入电阻7.03 kΩ
附加功能锁存输入
切换阈值
低<5 VDC
高>15 VDC
通道和母线之间的绝缘电压500 V
ABR增量编码器
编码器输入5 V，对称
计数器大小16/32位
输入频率大值。600千赫
评估4x
小压差转换速率1 V/μs
编码器电源
5 VDC±5%，模块内部，大300 mA
内部24 VDC模块，大300 mA
输入滤波器
硬件≤400 ns
软件-
切换阈值
低>1 V
共模范围-10 V≤VCM≤+13.2 V
编码器电源过载特性防短路、防过载
编码器和总线500 Veff之间的绝缘电压
电气特性
电气隔离
通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm


贝加莱数字量输入模块
物料号:
X20DI2377
描述:
2个数字输入
接收器连接
3线连接
2个计数器输入，计数器频率为50 kHz
闸门测量
传感器电源的24 VDC和GND
可以为整个模块配置软件输入过滤器
该模块配备了两个用于3线连接的输入。两个输入都可以配置为事件计数器。闸门测量只能在一个通道上进行。
此模块是为X20 6针接线板设计的。如果需要（例如出于后勤原因），也可以使用12引脚接线板。
简短描述
I/O模块2数字输入24 VDC，用于3线连接，具有特殊功能
一般信息
B&R ID代码0x1B8E
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
功耗
总线0.15 W
内部I/O 0.82 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
数字输入
标称电压24 VDC
输入特性符合EN 61131-2类型1
输入电压24 VDC-15%/+20%
输入电流为24 VDC典型值。10.5毫安
输入电路接收器
输入滤波器
硬件≤10μs
软件默认值为0毫秒，可在0到25毫秒之间以0.2毫秒为间隔进行配置
连接类型3线连接
输入电阻类型。2.23 kΩ
附加功能50 kHz事件计数、门测量
切换阈值
低<5 VDC
高>15 VDC
通道和母线之间的绝缘电压500 V
事件计数器
数量2
方波脉冲信号形式
评估每个正边，循环计数器
输入频率大值。50千赫
计数器1输入1
计数器2输入2
计数器频率大值。50千赫
计数器大小16位
闸门测量
闸门测量次数1
方波脉冲信号形式
评估正边缘-负边缘
计数器频率
内部48 MHz、24 MHz、12 MHz、6 MHz、3 MHz、1.5 MHz、750 kHz、375 kHz、187.5 kHz
计数器大小16位
脉冲之间的暂停长度≥100?s
脉冲长度≥20?s
支持的输入输入1或输入2
传感器电源
大功耗。12 W
电压模块电源减去短路保护的电压降
大500 mA时短路保护的电压降。2 VDC
总和电流0.5 A
短路保护是
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB06或X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱数字量输入模块
物料号:
X20DI8371
描述:
8个数字输入
接收器连接
单线连接
可以为整个模块配置软件输入过滤器
该模块配备了八个用于单线连接的输入。该模块是为汇点输入布线而设计的。
简短描述
I/O模块8个数字输入24 VDC，用于单线连接
一般信息
B&R ID代码0xA4AB
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
功耗
总线0.18 W
内部I/O 1.2 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
数字输入
标称电压24 VDC
输入特性符合EN 61131-2类型1
输入电压24 VDC-15%/+20%
输入电流为24 VDC典型值。3.75毫安
输入电路接收器
输入滤波器
硬件≤100μs
软件默认值为1毫秒，可在0到25毫秒之间配置，增量为0.2毫秒
连接类型1线连接
输入电阻类型。6.4 kΩ
切换阈值
低<5 VDC
高>15 VDC
通道和母线之间的绝缘电压500 V
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R数字量输入模块
物料号:
X20DI9372
描述:
12个数字输入
源连接
单线连接
可以为整个模块配置软件输入过滤器
该模块配备了12个用于单线连接的输入。该模块是为电源输入布线而设计的。
简短描述
I/O模块12个数字输入24 VDC，用于单线连接
一般信息
B&R ID代码0x1D28
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
功耗
总线0.18 W
内部I/O 1.75 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
数字输入
标称电压24 VDC
输入特性符合EN 61131-2类型1
输入电压24 VDC-15%/+20%
输入电流为24 VDC典型值。3.75毫安
输入电路源
输入滤波器
硬件≤100μs
软件默认值为1毫秒，可在0到25毫秒之间配置，增量为0.2毫秒
连接类型1线连接
输入电阻类型。6.4 kΩ
切换阈值
低<5 VDC
高>15 VDC
通道和母线之间的绝缘电压500 V
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额—参见“减额”一节。
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R数字量输出模块
物料号:
X20DO8322
描述:
8个数字输出
源连接
单线连接
集成输出保护
该模块配备了8个用于单线连接的输出，并设计用于电源输出接线。
简短描述
I/O模块8数字输出24 VDC，用于单线连接
一般信息
B&R ID代码0xA4AC
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输出是，使用LED状态指示器和软件（输出错误状态）
功耗
总线0.26 W
内部I/O 0.8 W
执行器引起的额外功耗（电阻）[W]+0.42
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
数字输出
可变电流源FET
标称电压24 VDC
开关电压24 VDC-15%/+20%
标称输出电流0.5 A
总标称电流4 A
连接类型1线连接
输出电路源
输出保护过电流或短路时的热关闭（见“短路峰值电流”值）
用于切换电感负载的内部续流二极管（见“切换电感负载”一节）
诊断状态输出监测，延时10毫秒
输出关闭时的泄漏电流5?A
RDS（开）210 mΩ
峰值短路电流＜12 A
在过载停机或短路停机的情况下打开大约。10毫秒（取决于模块温度）
切换延迟
0→ 1<300?s
1.→ 0<300?s
开关频率
大电阻负载。500赫兹
感应负载请参阅“切换感应负载”一节。
关闭感应负载时的制动电压Typ。50伏直流电
通道和母线之间的绝缘电压500 V
电气特性
电气隔离通道与总线隔离
通道未与通道和I/O电源隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R数字量输出模块
物料号:
X20DO9322
描述:
12个数字输出
源连接
单线连接
集成输出保护
该模块配备了12个用于单线连接的输出。该模块是为电源输出布线而设计的。
简短描述
I/O模块12数字输出24 VDC，用于单线连接
一般信息
B&R ID代码0x1B9A
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输出是，使用LED状态指示器和软件（输出错误状态）
功耗
总线0.26 W
内部I/O 1.15 W
执行器引起的额外功耗（电阻）[W]+0.63
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
数字输出
可变电流源FET
标称电压24 VDC
开关电压24 VDC-15%/+20%
标称输出电流0.5 A
总标称电流6 A
连接类型1线连接
输出电路源
输出保护过电流或短路时的热关闭（见“短路峰值电流”值）
用于切换电感负载的内部续流二极管（见“切换电感负载”一节）
诊断状态输出监测，延时10毫秒
输出关闭时的泄漏电流5?A
RDS（开）210 mΩ
峰值短路电流＜12 A
在过载停机或短路停机的情况下打开大约。10毫秒（取决于模块温度）
切换延迟
0→ 1<300?s
1.→ 0<300?s
开关频率
大电阻负载。500赫兹
感应负载请参阅“切换感应负载”一节。
关闭感应负载时的制动电压Typ。50伏直流电
通道和母线之间的绝缘电压500 V
电气特性
电气隔离通道与总线隔离
通道未与通道和I/O电源隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额—参见“减额”一节。
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R模拟量输入模块
物料号:
X20AI2632
描述:
2个模拟输入
可能有电流或电压信号
16位数字转换器分辨率
同时输入转换
转换时间非常快
该模块配备了2个16位数字转换器分辨率的输入。可以使用不同的端子在电流和电压信号之间进行选择。
此模块是为X20 6针接线板设计的。如果需要（例如出于后勤原因），也可以使用12引脚接线板。
简短描述
I/O模块2模拟输入±10 V或0至20 mA
一般信息
B&R ID代码0x1BA0
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输入是，使用LED状态指示灯和软件
通道类型是，使用软件
功耗
总线0.01 W
内部I/O 1.2 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
模拟输入
通过不同的端子连接输入±10 V或0至20 mA
输入类型差分输入
数字转换器分辨率
电压±15位
当前15位
所有输入的转换时间为50μs
输出格式INT
输出格式
电压INT 0x8001-0x7FFF/1 LSB=0x0001=305.176?V
电流INT 0x0000-0x7FFF/1 LSB=0x0001=610.352 nA
信号范围内的输入阻抗
电压20 MΩ
电流-
负载
电压-
电流<400Ω
输入保护电源电压接线保护
允许的输入信号
大电压。±30伏
大电流。±50毫安
过载时的数字值输出
下冲
电压0x8001
电流0x0000
超过
电压0x7FFF
当前0x7FFF
转换程序SAR
输入滤波器硬件-三阶低通滤波器/截止频率10 kHz
大误差
电压
增益0.08%
偏移0.01%
现在的
增益0.08%
偏移0.02%
大增益漂移
电压0.01%/°C
电流0.01%/°C
大偏移漂移
电压0.001%/°C
电流0.002%/°C
共模抑制
直流70 dB
50赫兹70分贝
共模范围±12 V
信道间串扰<-70dB
非线性
电压<0.01%
电流<0.015%
通道和母线之间的绝缘电压500 V
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB06或X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R模拟量输入模块
物料号:
X20AI4622
描述:
X20模拟输入模块，4个输入，±10 V或0至20 mA/4至20 mA，13位转换器分辨率，可配置输入滤波器
简短描述
I/O模块4模拟输入±10 V或0至20 mA/4至20 mA
一般信息
B&R ID代码0x1BAA
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输入是，使用LED状态指示灯和软件
通道类型是，使用软件
功耗
总线0.01 W
内部I/O 1.1 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
模拟输入
通过不同的端子连接输入±10 V或0至20 mA/4至20 mA
输入类型差分输入
数字转换器分辨率
电压±12位
当前12位
所有输入的转换时间为400μs
输出格式INT
输出格式
电压INT 0x8001-0x7FFF/1 LSB=0x0008=2.441 mV
电流INT 0x0000-0x7FFF/1 LSB=0x0008=4.883?A
信号范围内的输入阻抗
电压20 MΩ
电流-
负载
电压-
电流<400Ω
输入保护电源电压接线保护
允许的输入信号
大电压。±30伏
大电流。±50毫安
过载时数字值的输出可配置
转换程序SAR
输入滤波器三阶低通滤波器/截止频率1 kHz
大误差
电压
增益0.08%
偏移0.015%
现在的
增益0至20毫安=0.08%/4至20毫安=0.1%
偏移0到20 mA=0.03%/4到20 mA＝0.0375%
大增益漂移
电压0.006%/°C
电流0至20 mA=0.009%/°C
4至20 mA=0.0113%/°C
大偏移漂移
电压0.002%/°C
电流0至20 mA=0.004%/°C
4至20 mA=0.005%/°C
共模抑制
直流70 dB
50赫兹70分贝
共模范围±12 V
信道间串扰<-70dB
非线性
电压<0.025%
电流<0.05%
通道和母线之间的绝缘电压500 V
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R模拟量输入模块
物料号:
X20AI8221
描述:
8个模拟输入±10 V
13位数字转换器分辨率
该模块配备了8个输入，具有13位（包括符号）数字转换器分辨率。它可用于捕获±10V范围内的电压信号。
简短描述
I/O模块8个模拟输入±10 V
一般信息
B&R ID代码0xD82F
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输入是，使用LED状态指示灯和软件
功耗
总线0.01 W
内部I/O 1.04 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
模拟输入
输入±10 V
输入类型差分输入
数字转换器分辨率±12位
所有输入的转换时间为1ms
输出格式
数据类型INT
电压INT 0x8001-0x7FFF/1 LSB=0x0008=2.441 mV
信号范围内的输入阻抗为20 MΩ
输入保护电源电压接线保护
开路检测是，使用软件
反极性保护是
允许的输入信号大值。±30伏
过载时数字值的输出可配置
转换程序SAR
输入滤波器三阶低通滤波器/截止频率1 kHz
大误差
增益0.08%
偏移0.015%
大增益漂移0.006%/°C
大偏移漂移0.002%/°C
共模抑制
直流70 dB
50赫兹70分贝
共模范围±12 V
信道间串扰-70 dB
非线性<0.025%
通道和总线之间的绝缘电压500 VDC，1分钟
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB1F。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R模拟量输出模块
物料号:
X20AO4622
描述:
4个模拟输出
可能有电流或电压信号
13位数字转换器分辨率
X20模拟输出模块，4个输出，10 V或0至20 mA/4至20 mA，13位转换器分辨率
简短描述
I/O模块4模拟输出±10 V或0至20 mA/4至20 mA
一般信息
B&R ID代码0x1BA3
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
通道类型是，使用软件
功耗
总线0.01 W
内部I/O 1.8 W（版本≥J0）、2.2 W（版本<J0）
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
模拟输出
通过不同端子输出±10 V或0至20 mA/4至20 mA
电压>5 V时的大输出电流为10 mA
电压<5 V时为15 mA
数字转换器分辨率
电压±12位
当前12位
所有输出的转换时间为300?s
整个范围内输出变化的稳定时间为500?s
开关行为内部启用继电器启动
大误差
增益0.08%
偏移0.05%
电压
增益0.08%
偏移0.05%
现在的
增益0.09%
偏移0.05%
输出保护短路保护
输出格式
电压INT 0x8001-0x7FFF/1 LSB=0x0008=2.441 mV
电流INT 0x0000-0x7FFF/1 LSB=0x0008=4.883?A
每个通道的负载
大电压。±10 mA，负载≥1 k?
电流负载大600Ω（Rev.≥J0），500Ω（Rev.<J0）
防短路限流±40 mA
输出滤波器一阶低通滤波器/截止频率10kHz
大增益漂移0.015%/°C
大增益漂移
电压0.015%/°C
电流0.02%/°C
大偏移漂移0.032%/°C
大偏移漂移
电压0.032%/°C
电流0.032%/°C
负载变化引起的错误
大电压。0.11%，从10 MΩ开始→ 1 kΩ，电阻
大电流。0.5%，从1Ω开始→ 600Ω，电阻
非线性<0.007%
通道和母线之间的绝缘电压500 V
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C（Rev.≥J0），0至55°C（Rev.<J0）
垂直安装方向-25至50°C（Rev.≥J0），0至50°C.（Rev.<J0）
减额—参见“减额”一节。
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R温度测量模块
物料号:
X20AT4222
描述:
电阻温度测量的4个输入
用于PT100和PT1000
每个通道的可配置传感器类型
直接电阻测量
每个模块可配置2或3线连接
可配置的过滤时间
该模块配有4个输入，用于PT100/PT1000电阻温度测量。
简短描述
用于Pt100或Pt1000电阻温度测量的I/O模块4输入
一般信息
B&R ID代码0x1BA7
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输入是，使用LED状态指示灯和软件
功耗
总线0.01 W
内部I/O 1.1 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
电阻测量温度输入
2线或3线连接的恒流电源的输入电阻测量
数字转换器分辨率16位
滤波器时间可配置在1 ms和66.7 ms之间
转换时间
1通道20 ms，带50 Hz滤波器
2-4个通道，每个通道40 ms，带50 Hz滤波器
转换程序西格玛-德尔塔
用于电阻测量的输出格式INT或UINT
传感器
传感器类型可按通道配置
Pt100-200至850°C
Pt1000-200至850°C
电阻测量范围0.1至4500Ω/0.05至2250Ω
输入滤波器一阶低通滤波器/截止频率500 Hz
传感器标准EN 60751
共模范围>0.7 V
通道和母线之间的绝缘电压500 V
线性化方法内部
测量电流250?A±1.25%
参考4530Ω±0.1%
允许的输入信号短期大值±30 V
25°C时的大误差
增益0.037%
偏移0.0015%
大增益漂移0.004%/°C
大偏移漂移0.00015%/°C
非线性＜0.001%
信道间串扰<-93 dB
温度传感器分辨率
Pt100 1 LSB=0.1°C
Pt1000 1 LSB=0.1°C
电阻测量分辨率
G=1 0.1Ω
G=2 0.05Ω
共模抑制
50赫兹>80分贝
直流>95 dB
电阻测量值的标准化范围
G=1 0.1至4500Ω
G=2 0.05至2250Ω
温度传感器标准化
Pt100-200.0至850.0°C
Pt1000-200.0至850.0°C
温度测量监测
范围下冲0x8001
范围过冲0x7FFF
断路0x7FFF
一般故障0x8000
打开输入0x7FFF
电阻测量监测
范围过冲0xFFFF
断路0xFFFF
一般故障0xFFFF
打开输入0xFFFF
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

B&R计数功能模块X20DC1176
