安沃驰电磁阀阀片0820055601,上海韦米机电设备有限公司主营产品,销售热线:13524123009;联系人:雷青;产品实拍图片,原厂原装正品,库存,价格实惠;热诚欢迎新老客户咨询购买!

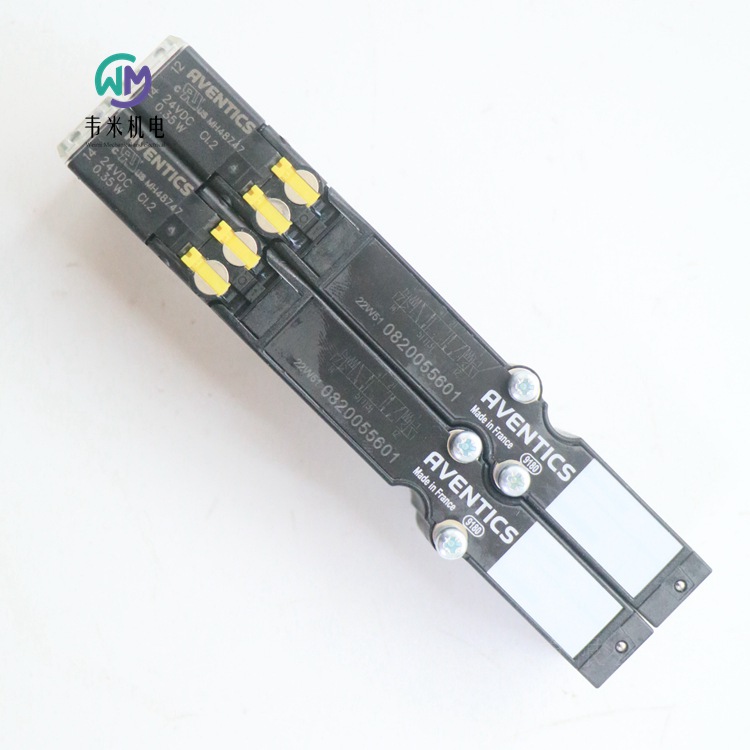

安沃驰三位五通换向阀, 系列 HF03-LG-0820055601
安沃驰 HF03-LG 系列阀组系统是各式应用的理想选择。各种连接和模块化方案使之功能多样。
换向原理 5/3
结构特点 滑阀,正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 树胶
UR (Underwriters Laboratories)
防护等级 IP65
额定流量Qn 850 l/min
工作电压DC 24 V
用于系列 HF03-LG,CL03
操作 电子
结构特点 滑阀,正重叠
操作 电子
先导 外部的
密封原理 软密封
组合原理(闭锁原理) 单重底板原理
合格证书 UR (Underwriters Laboratories)
工作压力范围 -0,9 ... 10 bar
控制压力 小/大 2,5 ... 10 bar
低 / 高环境温度 0 ... 50 °C
介质温度范围 0 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 850 l/min
先导排气 带先导集中排气
防护等级 带接口 IP65
保护电路 Z-二极管
反向极性保护 反极性保护
发光二极管状态显示 黄色
暂载率 100 %
接通时间型号 14 ms
关闭时间型号 15 ms
固定螺栓 十字型槽 DIN EN ISO 4757-Z1
拧紧螺栓的小扭力 1,3 Nm
重量 0,082 kg
先导类型(内先导或外先导)不在阀内体现,而是在阀岛的端板上。
该先导阀经过 UL (Underwriters Laboratories) 认证。
不可超过小控制压力,否则会导致故障电路和可能发生阀故障!
压力必须至少低于环境和介质温度 15 °C ,并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰型材气缸符合 ISO 15552 标准, PRA 系列 0822120001
PRA-DA-032-0025-0322111100000000000000-B
PRA 系列型材气缸 (ISO 15552)
安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形,带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造,以及特殊的行业应用。
SM6-AL 系列传感器可直接安装在安沃驰 PRA 系列上,在充分的工作舒适度下进行良好的距离测量。
规格
标准ISO 15552
活塞- φ32 mm
行程25 mm
实用原则双作用式
缓冲pneumaticky nastitelné tlumení
磁性销钉Píst s magnetem
环境要求工业标准, ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力435 N
伸出运动的活塞力505 N
低环境温度-20 °C
高环境温度80 °C
小运行压力1.5 bar
大运行压力10 bar
接口G 1/8
活塞杆螺纹M10x1,25
缓冲长度16.5 mm
缓冲能量4.8 J
重量 0 mm行程0.5 kg
重量 +10 mm行程0.022 kg
大行程1600 mm
介质压缩空气
介质温度小值-20 °C
特点
6 mm T 型插槽和 4 mm C 型插槽,可以轻松、快速而又紧凑地安装各种传感器
提供 32 mm 至 125 mm 直径的活塞
模块化密封系统,适应性强
端部气动缓冲
额外弹性阻尼元件
配置器中提供各种变型和配件
安沃驰型材气缸符合 ISO 15552 标准, PRA 系列 0822121004
PRA-DA-040-0100-0322111100000000000000-B
PRA 系列型材气缸 (ISO 15552)
安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形,带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造,以及特殊的行业应用。
SM6-AL 系列传感器可直接安装在安沃驰 PRA 系列上,在充分的工作舒适度下进行良好的距离测量。
规格
标准ISO 15552
活塞- φ40 mm
行程100 mm
实用原则双作用式
缓冲pneumaticky nastitelné tlumení
磁性销钉Píst s magnetem
环境要求工业标准, ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力660 N
伸出运动的活塞力790 N
低环境温度-20 °C
高环境温度80 °C
小运行压力1.5 bar
大运行压力10 bar
接口G 1/4
活塞杆螺纹M12x1,25
缓冲长度19 mm
缓冲能量9 J
重量 0 mm行程0.65 kg
重量 +10 mm行程0.032 kg
大行程1900 mm
介质压缩空气
介质温度小值-20 °C
特点
6 mm T 型插槽和 4 mm C 型插槽,可以轻松、快速而又紧凑地安装各种传感器
提供 32 mm 至 125 mm 直径的活塞
模块化密封系统,适应性强
端部气动缓冲
额外弹性阻尼元件
配置器中提供各种变型和配件
安沃驰型材气缸符合 ISO 15552 标准, PRA 系列 0822124004
PRA-DA-080-0100-0322111100000000000000-B
PRA 系列型材气缸 (ISO 15552)
安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形,带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造,以及特殊的行业应用。
SM6-AL 系列传感器可直接安装在安沃驰 PRA 系列上,在充分的工作舒适度下进行良好的距离测量。
规格
标准ISO 15552
活塞- φ80 mm
行程100 mm
实用原则双作用式
缓冲pneumaticky nastitelné tlumení
磁性销钉Píst s magnetem
环境要求工业标准, ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力2855 N
伸出运动的活塞力3165 N
低环境温度-20 °C
高环境温度80 °C
小运行压力1.5 bar
大运行压力10 bar
接口G 3/8
活塞杆螺纹M20x1,5
缓冲长度19.5 mm
缓冲能量54 J
重量 0 mm行程2.37 kg
重量 +10 mm行程0.085 kg
大行程2800 mm
介质压缩空气
介质温度小值-20 °C
特点
6 mm T 型插槽和 4 mm C 型插槽,可以轻松、快速而又紧凑地安装各种传感器
提供 32 mm 至 125 mm 直径的活塞
模块化密封系统,适应性强
端部气动缓冲
额外弹性阻尼元件
配置器中提供各种变型和配件
安沃驰型材气缸符合 ISO 15552 标准, PRA 系列 0822121006
PRA-DA-040-0160-0322111100000000000000-B
PRA 系列型材气缸 (ISO 15552)
安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形,带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造,以及特殊的行业应用。
SM6-AL 系列传感器可直接安装在安沃驰 PRA 系列上,在充分的工作舒适度下进行良好的距离测量。
规格
标准ISO 15552
活塞- φ40 mm
行程160 mm
实用原则双作用式
缓冲pneumaticky nastitelné tlumení
磁性销钉Píst s magnetem
环境要求工业标准, ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力660 N
伸出运动的活塞力790 N
低环境温度-20 °C
高环境温度80 °C
小运行压力1.5 bar
大运行压力10 bar
接口G 1/4
活塞杆螺纹M12x1,25
缓冲长度19 mm
缓冲能量9 J
重量 0 mm行程0.65 kg
重量 +10 mm行程0.032 kg
大行程1900 mm
介质压缩空气
介质温度小值-20 °C
特点
6 mm T 型插槽和 4 mm C 型插槽,可以轻松、快速而又紧凑地安装各种传感器
提供 32 mm 至 125 mm 直径的活塞
模块化密封系统,适应性强
端部气动缓冲
额外弹性阻尼元件
配置器中提供各种变型和配件
安沃驰型材气缸符合 ISO 15552 标准, PRA 系列 0822121007
PRA-DA-040-0200-0322111100000000000000-B
PRA 系列型材气缸 (ISO 15552)
安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形,带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造,以及特殊的行业应用。
SM6-AL 系列传感器可直接安装在安沃驰 PRA 系列上,在充分的工作舒适度下进行良好的距离测量。
规格
标准ISO 15552
活塞- φ40 mm
行程200 mm
实用原则双作用式
缓冲pneumaticky nastitelné tlumení
磁性销钉Píst s magnetem
环境要求工业标准, ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力660 N
伸出运动的活塞力790 N
低环境温度-20 °C
高环境温度80 °C
小运行压力1.5 bar
大运行压力10 bar
接口G 1/4
活塞杆螺纹M12x1,25
缓冲长度19 mm
缓冲能量9 J
重量 0 mm行程0.65 kg
重量 +10 mm行程0.032 kg
大行程1900 mm
介质压缩空气
介质温度小值-20 °C
特点
6 mm T 型插槽和 4 mm C 型插槽,可以轻松、快速而又紧凑地安装各种传感器
提供 32 mm 至 125 mm 直径的活塞
模块化密封系统,适应性强
端部气动缓冲
额外弹性阻尼元件
配置器中提供各种变型和配件
安沃驰型材气缸符合 ISO 15552 标准, PRA 系列 0822124001
PRA-DA-080-0025-0322111100000000000000-B
PRA 系列型材气缸 (ISO 15552)
安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形,带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造,以及特殊的行业应用。
SM6-AL 系列传感器可直接安装在安沃驰 PRA 系列上,在充分的工作舒适度下进行良好的距离测量。
规格
标准ISO 15552
活塞- φ80 mm
行程25 mm
实用原则双作用式
缓冲pneumaticky nastitelné tlumení
磁性销钉Píst s magnetem
环境要求工业标准, ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力2855 N
伸出运动的活塞力3165 N
低环境温度-20 °C
高环境温度80 °C
小运行压力1.5 bar
大运行压力10 bar
接口G 3/8
活塞杆螺纹M20x1,5
缓冲长度19.5 mm
缓冲能量54 J
重量 0 mm行程2.37 kg
重量 +10 mm行程0.085 kg
大行程2800 mm
介质压缩空气
介质温度小值-20 °C
特点
6 mm T 型插槽和 4 mm C 型插槽,可以轻松、快速而又紧凑地安装各种传感器
提供 32 mm 至 125 mm 直径的活塞
模块化密封系统,适应性强
端部气动缓冲
额外弹性阻尼元件
配置器中提供各种变型和配件
安沃驰型材气缸符合 ISO 15552 标准, PRA 系列 0822122009
PRA-DA-050-0320-0322111100000000000000-B
PRA 系列型材气缸 (ISO 15552)
安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形,带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造,以及特殊的行业应用。
SM6-AL 系列传感器可直接安装在安沃驰 PRA 系列上,在充分的工作舒适度下进行良好的距离测量。
规格
标准ISO 15552
活塞- 50 mm
行程320 mm
实用原则双作用式
缓冲pneumaticky nastitelné tlumení
磁性销钉Píst s magnetem
环境要求工业标准, ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力1035 N
伸出运动的活塞力1235 N
低环境温度-20 °C
高环境温度80 °C
小运行压力1.5 bar
大运行压力10 bar
接口G 1/4
活塞杆螺纹M16x1,5
缓冲长度17 mm
缓冲能量15 J
重量 0 mm行程1.06 kg
重量 +10 mm行程0.047 kg
大行程2100 mm
介质压缩空气
介质温度小值-20 °C
特点
6 mm T 型插槽和 4 mm C 型插槽,可以轻松、快速而又紧凑地安装各种传感器
提供 32 mm 至 125 mm 直径的活塞
模块化密封系统,适应性强
端部气动缓冲
额外弹性阻尼元件
配置器中提供各种变型和配件
安沃驰型材气缸符合 ISO 15552 标准, PRA 系列 0822122004
PRA-DA-050-0100-0322111100000000000000-B
PRA 系列型材气缸 (ISO 15552)
安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形,带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造,以及特殊的行业应用。
SM6-AL 系列传感器可直接安装在安沃驰 PRA 系列上,在充分的工作舒适度下进行良好的距离测量。
规格
标准ISO 15552
活塞- φ50 mm
行程100 mm
实用原则双作用式
缓冲pneumaticky nastitelné tlumení
磁性销钉Píst s magnetem
环境要求工业标准, ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力1035 N
伸出运动的活塞力1235 N
低环境温度-20 °C
高环境温度80 °C
小运行压力1.5 bar
大运行压力10 bar
接口G 1/4
活塞杆螺纹M16x1,5
缓冲长度17 mm
缓冲能量15 J
重量 0 mm行程1.06 kg
重量 +10 mm行程0.047 kg
大行程2100 mm
介质压缩空气
介质温度小值-20 °C
特点
6 mm T 型插槽和 4 mm C 型插槽,可以轻松、快速而又紧凑地安装各种传感器
提供 32 mm 至 125 mm 直径的活塞
模块化密封系统,适应性强
端部气动缓冲
额外弹性阻尼元件
配置器中提供各种变型和配件
安沃驰型材气缸符合 ISO 15552 标准, PRA 系列 0822121001
PRA-DA-040-0025-0322111100000000000000-B
PRA 系列型材气缸 (ISO 15552)
安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形,带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造,以及特殊的行业应用。
SM6-AL 系列传感器可直接安装在安沃驰 PRA 系列上,在充分的工作舒适度下进行良好的距离测量。
规格
标准ISO 15552
活塞- φ40 mm
行程25 mm
实用原则双作用式
缓冲pneumaticky nastitelné tlumení
磁性销钉Píst s magnetem
环境要求工业标准, ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力660 N
伸出运动的活塞力790 N
低环境温度-20 °C
高环境温度80 °C
小运行压力1.5 bar
大运行压力10 bar
接口G 1/4
活塞杆螺纹M12x1,25
缓冲长度19 mm
缓冲能量9 J
重量 0 mm行程0.65 kg
重量 +10 mm行程0.032 kg
大行程1900 mm
介质压缩空气
介质温度小值-20 °C
特点
6 mm T 型插槽和 4 mm C 型插槽,可以轻松、快速而又紧凑地安装各种传感器
提供 32 mm 至 125 mm 直径的活塞
模块化密封系统,适应性强
端部气动缓冲
额外弹性阻尼元件
配置器中提供各种变型和配件
安沃驰型材气缸符合 ISO 15552 标准, PRA 系列 0822124008
PRA-DA-080-0250-0322111100000000000000-B
PRA 系列型材气缸 (ISO 15552)
安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形,带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造,以及特殊的行业应用。
SM6-AL 系列传感器可直接安装在安沃驰 PRA 系列上,在充分的工作舒适度下进行良好的距离测量。
规格
标准ISO 15552
活塞- φ80 mm
行程250 mm
实用原则双作用式
缓冲pneumaticky nastitelné tlumení
磁性销钉Píst s magnetem
环境要求工业标准, ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力2855 N
伸出运动的活塞力3165 N
低环境温度-20 °C
高环境温度80 °C
小运行压力1.5 bar
大运行压力10 bar
接口G 3/8
活塞杆螺纹M20x1,5
缓冲长度19.5 mm
缓冲能量54 J
重量 0 mm行程2.37 kg
重量 +10 mm行程0.085 kg
大行程2800 mm
介质压缩空气
介质温度小值-20 °C
特点
6 mm T 型插槽和 4 mm C 型插槽,可以轻松、快速而又紧凑地安装各种传感器
提供 32 mm 至 125 mm 直径的活塞
模块化密封系统,适应性强
端部气动缓冲
额外弹性阻尼元件
配置器中提供各种变型和配件
安沃驰型材气缸符合 ISO 15552 标准, PRA 系列 0822122005
PRA-DA-050-0125-0322111100000000000000-B
PRA 系列型材气缸 (ISO 15552)
安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形,带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造,以及特殊的行业应用。
SM6-AL 系列传感器可直接安装在安沃驰 PRA 系列上,在充分的工作舒适度下进行良好的距离测量。
规格
标准ISO 15552
活塞- φ50 mm
行程125 mm
实用原则双作用式
缓冲pneumaticky nastitelné tlumení
磁性销钉Píst s magnetem
环境要求工业标准, ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力1035 N
伸出运动的活塞力1235 N
低环境温度-20 °C
高环境温度80 °C
小运行压力1.5 bar
大运行压力10 bar
接口G 1/4
活塞杆螺纹M16x1,5
缓冲长度17 mm
缓冲能量15 J
重量 0 mm行程1.06 kg
重量 +10 mm行程0.047 kg
大行程2100 mm
介质压缩空气
介质温度小值-20 °C
特点
6 mm T 型插槽和 4 mm C 型插槽,可以轻松、快速而又紧凑地安装各种传感器
提供 32 mm 至 125 mm 直径的活塞
模块化密封系统,适应性强
端部气动缓冲
额外弹性阻尼元件
配置器中提供各种变型和配件
安沃驰型材气缸符合 ISO 15552 标准, PRA 系列 0822125006
PRA-DA-100-0160-0322111100000000000000-B
PRA 系列型材气缸 (ISO 15552)
安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形,带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造,以及特殊的行业应用。
SM6-AL 系列传感器可直接安装在安沃驰 PRA 系列上,在充分的工作舒适度下进行良好的距离测量。
规格
标准ISO 15552
活塞- φ100 mm
行程160 mm
实用原则双作用式
缓冲pneumaticky nastitelné tlumení
磁性销钉Píst s magnetem
环境要求工业标准, ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力4635 N
伸出运动的活塞力4945 N
低环境温度-20 °C
高环境温度80 °C
小运行压力1.5 bar
大运行压力10 bar
接口G 1/2
活塞杆螺纹M20x1,5
缓冲长度19.5 mm
缓冲能量88 J
重量 0 mm行程3.51 kg
重量 +10 mm行程0.1 kg
大行程2800 mm
介质压缩空气
介质温度小值-20 °C
特点
6 mm T 型插槽和 4 mm C 型插槽,可以轻松、快速而又紧凑地安装各种传感器
提供 32 mm 至 125 mm 直径的活塞
模块化密封系统,适应性强
端部气动缓冲
额外弹性阻尼元件
配置器中提供各种变型和配件
安沃驰型材气缸符合 ISO 15552 标准, PRA 系列 0822124002
PRA-DA-080-0050-0322111100000000000000-B
PRA 系列型材气缸 (ISO 15552)
安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形,带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造,以及特殊的行业应用。
SM6-AL 系列传感器可直接安装在安沃驰 PRA 系列上,在充分的工作舒适度下进行良好的距离测量。
规格
标准ISO 15552
活塞- φ80 mm
行程50 mm
实用原则双作用式
缓冲pneumaticky nastitelné tlumení
磁性销钉Píst s magnetem
环境要求工业标准, ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力2855 N
伸出运动的活塞力3165 N
低环境温度-20 °C
高环境温度80 °C
小运行压力1.5 bar
大运行压力10 bar
接口G 3/8
活塞杆螺纹M20x1,5
缓冲长度19.5 mm
缓冲能量54 J
重量 0 mm行程2.37 kg
重量 +10 mm行程0.085 kg
大行程2800 mm
介质压缩空气
介质温度小值-20 °C
特点
6 mm T 型插槽和 4 mm C 型插槽,可以轻松、快速而又紧凑地安装各种传感器
提供 32 mm 至 125 mm 直径的活塞
模块化密封系统,适应性强
端部气动缓冲
额外弹性阻尼元件
配置器中提供各种变型和配件
安沃驰型材气缸符合 ISO 15552 标准, PRA 系列 0822121011
PRA-DA-040-0500-0322111100000000000000-B
PRA 系列型材气缸 (ISO 15552)
安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形,带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造,以及特殊的行业应用。
SM6-AL 系列传感器可直接安装在安沃驰 PRA 系列上,在充分的工作舒适度下进行良好的距离测量。
规格
标准ISO 15552
活塞- φ40 mm
行程500 mm
实用原则双作用式
缓冲pneumaticky nastitelné tlumení
磁性销钉Píst s magnetem
环境要求工业标准, ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力660 N
伸出运动的活塞力790 N
低环境温度-20 °C
高环境温度80 °C
小运行压力1.5 bar
大运行压力10 bar
接口G 1/4
活塞杆螺纹M12x1,25
缓冲长度19 mm
缓冲能量9 J
重量 0 mm行程0.65 kg
重量 +10 mm行程0.032 kg
大行程1900 mm
介质压缩空气
介质温度小值-20 °C
特点
6 mm T 型插槽和 4 mm C 型插槽,可以轻松、快速而又紧凑地安装各种传感器
提供 32 mm 至 125 mm 直径的活塞
模块化密封系统,适应性强
端部气动缓冲
额外弹性阻尼元件
配置器中提供各种变型和配件
安沃驰型材气缸符合 ISO 15552 标准, PRA 系列 0822122001
PRA-DA-050-0025-0322111100000000000000-B
PRA 系列型材气缸 (ISO 15552)
安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形,带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造,以及特殊的行业应用。
SM6-AL 系列传感器可直接安装在安沃驰 PRA 系列上,在充分的工作舒适度下进行良好的距离测量。
规格
标准ISO 15552
活塞- φ50 mm
行程25 mm
实用原则双作用式
缓冲pneumaticky nastitelné tlumení
磁性销钉Píst s magnetem
环境要求工业标准, ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力1035 N
伸出运动的活塞力1235 N
低环境温度-20 °C
高环境温度80 °C
小运行压力1.5 bar
大运行压力10 bar
接口G 1/4
活塞杆螺纹M16x1,5
缓冲长度17 mm
缓冲能量15 J
重量 0 mm行程1.06 kg
重量 +10 mm行程0.047 kg
大行程2100 mm
介质压缩空气
介质温度小值-20 °C
特点
6 mm T 型插槽和 4 mm C 型插槽,可以轻松、快速而又紧凑地安装各种传感器
提供 32 mm 至 125 mm 直径的活塞
模块化密封系统,适应性强
端部气动缓冲
额外弹性阻尼元件
配置器中提供各种变型和配件
安沃驰型材气缸符合 ISO 15552 标准, PRA 系列 0822123002
PRA-DA-063-0050-0322111100000000000000-B
PRA 系列型材气缸 (ISO 15552)
安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形,带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造,以及特殊的行业应用。
SM6-AL 系列传感器可直接安装在安沃驰 PRA 系列上,在充分的工作舒适度下进行良好的距离测量。
规格
标准ISO 15552
活塞- φ63 mm
行程50 mm
实用原则双作用式
缓冲pneumaticky nastitelné tlumení
磁性销钉Píst s magnetem
环境要求工业标准, ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力1765 N
伸出运动的活塞力1960 N
低环境温度-20 °C
高环境温度80 °C
小运行压力1.5 bar
大运行压力10 bar
接口G 3/8
活塞杆螺纹M16x1,5
缓冲长度16.5 mm
缓冲能量27 J
重量 0 mm行程1.42 kg
重量 +10 mm行程0.054 kg
大行程2500 mm
介质压缩空气
介质温度小值-20 °C
特点
6 mm T 型插槽和 4 mm C 型插槽,可以轻松、快速而又紧凑地安装各种传感器
提供 32 mm 至 125 mm 直径的活塞
模块化密封系统,适应性强
端部气动缓冲
额外弹性阻尼元件
配置器中提供各种变型和配件
安沃驰型材气缸符合 ISO 15552 标准, PRA 系列 0822123001
PRA-DA-063-0025-0322111100000000000000-B
PRA 系列型材气缸 (ISO 15552)
安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形,带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造,以及特殊的行业应用。
SM6-AL 系列传感器可直接安装在安沃驰 PRA 系列上,在充分的工作舒适度下进行良好的距离测量。
规格
标准ISO 15552
活塞- φ63 mm
行程25 mm
实用原则双作用式
缓冲pneumaticky nastitelné tlumení
磁性销钉Píst s magnetem
环境要求工业标准, ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力1765 N
伸出运动的活塞力1960 N
低环境温度-20 °C
高环境温度80 °C
小运行压力1.5 bar
大运行压力10 bar
接口G 3/8
活塞杆螺纹M16x1,5
缓冲长度16.5 mm
缓冲能量27 J
重量 0 mm行程1.42 kg
重量 +10 mm行程0.054 kg
大行程2500 mm
介质压缩空气
介质温度小值-20 °C
特点
6 mm T 型插槽和 4 mm C 型插槽,可以轻松、快速而又紧凑地安装各种传感器
提供 32 mm 至 125 mm 直径的活塞
模块化密封系统,适应性强
端部气动缓冲
额外弹性阻尼元件
配置器中提供各种变型和配件
安沃驰电磁阀阀片0820055601
