安沃驰底板连接电磁阀5812110100，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，库存，价格实惠；热诚欢迎新老客户咨询购买！

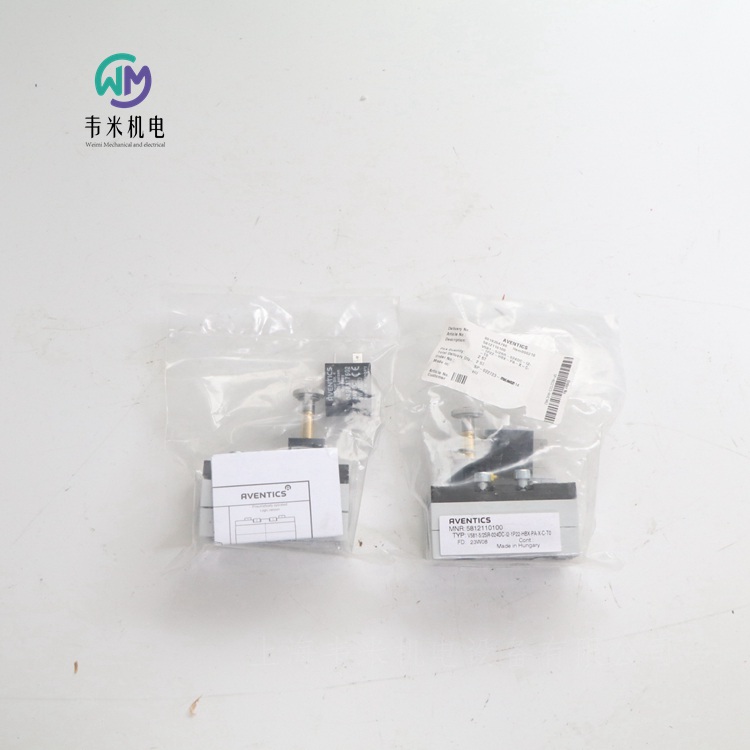

安沃驰二位五通换向阀, 系列 581, 尺寸2 5812110100
V581-5/2SR-024DC-I2-1P22-HBX-PA-X-C-T0
581 系列符合 ISO 5599-1 阀门标准。该系列模块化水平高，具备各种阀门功能，提供一体化节流阀、各类先导线圈以及种类齐全的配件。
规格
操作电子
额定流量Qn2700 l/min
换向原理5/2
压缩空气 接口 出口按照标准ISO 5599-1制造的接地板
小运行压力3 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸B型 工业
操作元件单线圈
密封原理软密封
先导内部
标准ISO 5599-1
预控阀的宽度22 mm
阀门结构形式滑阀
组合原理?（闭锁原理）单重底板原理
连接类型底板连接
复位装置带弹簧复位
压缩空气 接口 人口按照标准ISO 5599-1制造的接地板
压缩空气连接 排气按照标准ISO 5599-1制造的接地板
压缩空气连接 先导 排气M5
功率 消耗 DC5 W
流动电导系数C10.8 l/(s*bar)
特点
标准化阀门系统
ISO 1 至 4 尺寸
坚固设计
集成排气节流阀
多个电压范围
压力范围高可达 16 bar
CNOMO 接口
尺寸小
切换速度快
通过在线配置器轻松灵活地进行特定个性化配置


安沃驰短行程气缸, 系列 KHZ 0822010571
KHZ-DA-063-0010-O
KHZ 系列短行程气缸
安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。
规格
活塞- φ63 mm
行程10 mm
实用原则双作用式
缓冲elastické tlumení
磁性销钉Píst bez magnetu
环境要求工业标准
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力1837 N
伸出运动的活塞力1964 N
低环境温度-25 °C
高环境温度80 °C
小运行压力0.6 bar
大运行压力10 bar
接口G 1/8
活塞杆螺纹M8
冲撞能量0.38 J
重量 0 mm行程0.636 kg
重量 +10 mm行程0.096 kg
介质压缩空气
介质温度小值-25 °C
介质温度大值80 °C
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
特点
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安装空间
非旋转活塞杆，通过前面板实现

安沃驰短行程气缸, 系列 KHZ 0822010572
KHZ-DA-063-0015-O
KHZ 系列短行程气缸
安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。
规格
活塞- φ63 mm
行程15 mm
实用原则双作用式
缓冲elastické tlumení
磁性销钉Píst bez magnetu
环境要求工业标准
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力1837 N
伸出运动的活塞力1964 N
低环境温度-25 °C
高环境温度80 °C
小运行压力0.6 bar
大运行压力10 bar
接口G 1/8
活塞杆螺纹M8
冲撞能量0.38 J
重量 0 mm行程0.636 kg
重量 +10 mm行程0.096 kg
介质压缩空气
介质温度小值-25 °C
介质温度大值80 °C
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
特点
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安装空间
非旋转活塞杆，通过前面板实现

安沃驰短行程气缸, 系列 KHZ 0822010574
KHZ-DA-063-0025-O
KHZ 系列短行程气缸
安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。
规格
活塞- φ63 mm
行程25 mm
实用原则双作用式
缓冲elastické tlumení
磁性销钉Píst bez magnetu
环境要求工业标准
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力1837 N
伸出运动的活塞力1964 N
低环境温度-25 °C
高环境温度80 °C
小运行压力0.6 bar
大运行压力10 bar
接口G 1/8
活塞杆螺纹M8
冲撞能量0.38 J
重量 0 mm行程0.636 kg
重量 +10 mm行程0.096 kg
介质压缩空气
介质温度小值-25 °C
介质温度大值80 °C
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
特点
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安装空间
非旋转活塞杆，通过前面板实现

安沃驰短行程气缸, 系列 KHZ 0822010575
KHZ-DA-063-0030-O
KHZ 系列短行程气缸
安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。
规格
活塞- φ63 mm
行程30 mm
实用原则双作用式
缓冲elastické tlumení
磁性销钉Píst bez magnetu
环境要求工业标准
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力1837 N
伸出运动的活塞力1964 N
低环境温度-25 °C
高环境温度80 °C
小运行压力0.6 bar
大运行压力10 bar
接口G 1/8
活塞杆螺纹M8
冲撞能量0.38 J
重量 0 mm行程0.636 kg
重量 +10 mm行程0.096 kg
介质压缩空气
介质温度小值-25 °C
介质温度大值80 °C
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
特点
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安装空间
非旋转活塞杆，通过前面板实现

安沃驰短行程气缸, 系列 KHZ 0822010603
KHZ-DA-012-0020-M
KHZ 系列短行程气缸
安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。
规格
活塞- φ12 mm
行程20 mm
实用原则双作用式
缓冲elastické tlumení
磁性销钉Píst s magnetem
环境要求工业标准
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力53 N
伸出运动的活塞力71 N
低环境温度-25 °C
高环境温度80 °C
小运行压力1 bar
大运行压力10 bar
接口M5
活塞杆螺纹M3
冲撞能量0.03 J
重量 0 mm行程0.05 kg
重量 +10 mm行程0.013 kg
介质压缩空气
介质温度小值-25 °C
介质温度大值80 °C
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
特点
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安装空间
非旋转活塞杆，通过前面板实现

安沃驰短行程气缸, 系列 KHZ 0822010605
KHZ-DA-012-0030-M
KHZ 系列短行程气缸
安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。
规格
活塞- φ12 mm
行程30 mm
实用原则双作用式
缓冲elastické tlumení
磁性销钉Píst s magnetem
环境要求工业标准
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力53 N
伸出运动的活塞力71 N
低环境温度-25 °C
高环境温度80 °C
小运行压力1 bar
大运行压力10 bar
接口M5
活塞杆螺纹M3
冲撞能量0.03 J
重量 0 mm行程0.05 kg
重量 +10 mm行程0.013 kg
介质压缩空气
介质温度小值-25 °C
介质温度大值80 °C
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
特点
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安装空间
非旋转活塞杆，通过前面板实现

安沃驰短行程气缸, 系列 KHZ 0822010606
KHZ-DA-012-0040-M
KHZ 系列短行程气缸
安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。
规格
活塞- φ12 mm
行程40 mm
实用原则双作用式
缓冲elastické tlumení
磁性销钉Píst s magnetem
环境要求工业标准
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力53 N
伸出运动的活塞力71 N
低环境温度-25 °C
高环境温度80 °C
小运行压力1 bar
大运行压力10 bar
接口M5
活塞杆螺纹M3
冲撞能量0.03 J
重量 0 mm行程0.05 kg
重量 +10 mm行程0.013 kg
介质压缩空气
介质温度小值-25 °C
介质温度大值80 °C
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
特点
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安装空间
非旋转活塞杆，通过前面板实现

安沃驰短行程气缸, 系列 KHZ 0822010610
KHZ-DA-016-0005-M
KHZ 系列短行程气缸
安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。
规格
活塞- φ16 mm
行程5 mm
实用原则双作用式
缓冲elastické tlumení
磁性销钉Píst s magnetem
环境要求工业标准
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力95 N
伸出运动的活塞力127 N
低环境温度-25 °C
高环境温度80 °C
小运行压力1 bar
大运行压力10 bar
接口M5
活塞杆螺纹M5
冲撞能量0.06 J
重量 0 mm行程0.065 kg
重量 +10 mm行程0.016 kg
介质压缩空气
介质温度小值-25 °C
介质温度大值80 °C
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
特点
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安装空间
非旋转活塞杆，通过前面板实现

安沃驰短行程气缸, 系列 KHZ 0822010611
KHZ-DA-016-0010-M
KHZ 系列短行程气缸
安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。
规格
活塞- φ16 mm
行程10 mm
实用原则双作用式
缓冲elastické tlumení
磁性销钉Píst s magnetem
环境要求工业标准
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力95 N
伸出运动的活塞力127 N
低环境温度-25 °C
高环境温度80 °C
小运行压力1 bar
大运行压力10 bar
接口M5
活塞杆螺纹M5
冲撞能量0.06 J
重量 0 mm行程0.065 kg
重量 +10 mm行程0.016 kg
介质压缩空气
介质温度小值-25 °C
介质温度大值80 °C
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
特点
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安装空间
非旋转活塞杆，通过前面板实现

安沃驰短行程气缸, 系列 KHZ 0822010614
KHZ-DA-016-0025-M
KHZ 系列短行程气缸
安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。
规格
活塞- φ16 mm
行程25 mm
实用原则双作用式
缓冲elastické tlumení
磁性销钉Píst s magnetem
环境要求工业标准
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力95 N
伸出运动的活塞力127 N
低环境温度-25 °C
高环境温度80 °C
小运行压力1 bar
大运行压力10 bar
接口M5
活塞杆螺纹M5
冲撞能量0.06 J
重量 0 mm行程0.065 kg
重量 +10 mm行程0.016 kg
介质压缩空气
介质温度小值-25 °C
介质温度大值80 °C
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
特点
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安装空间
非旋转活塞杆，通过前面板实现

安沃驰短行程气缸, 系列 KHZ 0822010622
KHZ-DA-020-0015-M
KHZ 系列短行程气缸
安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。
规格
活塞- φ20 mm
行程15 mm
实用原则双作用式
缓冲elastické tlumení
磁性销钉Píst s magnetem
环境要求工业标准
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力148 N
伸出运动的活塞力198 N
低环境温度-25 °C
高环境温度80 °C
小运行压力1 bar
大运行压力10 bar
接口M5
活塞杆螺纹M5
冲撞能量0.08 J
重量 0 mm行程0.092 kg
重量 +10 mm行程0.021 kg
介质压缩空气
介质温度小值-25 °C
介质温度大值80 °C
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
特点
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安装空间
非旋转活塞杆，通过前面板实现

安沃驰短行程气缸, 系列 KHZ 0822010624
KHZ-DA-020-0025-M
KHZ 系列短行程气缸
安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。
规格
活塞- φ20 mm
行程25 mm
实用原则双作用式
缓冲elastické tlumení
磁性销钉Píst s magnetem
环境要求工业标准
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力148 N
伸出运动的活塞力198 N
低环境温度-25 °C
高环境温度80 °C
小运行压力1 bar
大运行压力10 bar
接口M5
活塞杆螺纹M5
冲撞能量0.08 J
重量 0 mm行程0.092 kg
重量 +10 mm行程0.021 kg
介质压缩空气
介质温度小值-25 °C
介质温度大值80 °C
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
特点
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安装空间
非旋转活塞杆，通过前面板实现

安沃驰短行程气缸, 系列 KHZ 0822010627
KHZ-DA-020-0050-M
KHZ 系列短行程气缸
安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。
规格
活塞- φ20 mm
行程50 mm
实用原则双作用式
缓冲elastické tlumení
磁性销钉Píst s magnetem
环境要求工业标准
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力148 N
伸出运动的活塞力198 N
低环境温度-25 °C
高环境温度80 °C
小运行压力1 bar
大运行压力10 bar
接口M5
活塞杆螺纹M5
冲撞能量0.08 J
重量 0 mm行程0.092 kg
重量 +10 mm行程0.021 kg
介质压缩空气
介质温度小值-25 °C
介质温度大值80 °C
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
特点
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安装空间
非旋转活塞杆，通过前面板实现

安沃驰短行程气缸, 系列 KHZ 0822010631
KHZ-DA-025-0010-M
KHZ 系列短行程气缸
安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。
规格
活塞- φ25 mm
行程10 mm
实用原则双作用式
缓冲elastické tlumení
磁性销钉Píst s magnetem
环境要求工业标准
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力260 N
伸出运动的活塞力309 N
低环境温度-25 °C
高环境温度80 °C
小运行压力1 bar
大运行压力10 bar
接口G 1/8
活塞杆螺纹M5
冲撞能量0.1 J
重量 0 mm行程0.178 kg
重量 +10 mm行程0.03 kg
介质压缩空气
介质温度小值-25 °C
介质温度大值80 °C
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
特点
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安装空间
非旋转活塞杆，通过前面板实现

安沃驰短行程气缸, 系列 KHZ 0822010635
KHZ-DA-025-0030-M
KHZ 系列短行程气缸
安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。
规格
活塞- φ25 mm
行程30 mm
实用原则双作用式
缓冲elastické tlumení
磁性销钉Píst s magnetem
环境要求工业标准
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力260 N
伸出运动的活塞力309 N
低环境温度-25 °C
高环境温度80 °C
小运行压力1 bar
大运行压力10 bar
接口G 1/8
活塞杆螺纹M5
冲撞能量0.1 J
重量 0 mm行程0.178 kg
重量 +10 mm行程0.03 kg
介质压缩空气
介质温度小值-25 °C
介质温度大值80 °C
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
特点
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安装空间
非旋转活塞杆，通过前面板实现

安沃驰短行程气缸, 系列 KHZ 0822010637
KHZ-DA-025-0050-M
KHZ 系列短行程气缸
安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。
规格
活塞- φ25 mm
行程50 mm
实用原则双作用式
缓冲elastické tlumení
磁性销钉Píst s magnetem
环境要求工业标准
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力260 N
伸出运动的活塞力309 N
低环境温度-25 °C
高环境温度80 °C
小运行压力1 bar
大运行压力10 bar
接口G 1/8
活塞杆螺纹M5
冲撞能量0.1 J
重量 0 mm行程0.178 kg
重量 +10 mm行程0.03 kg
介质压缩空气
介质温度小值-25 °C
介质温度大值80 °C
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
特点
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安装空间
非旋转活塞杆，通过前面板实现
