安沃驰三位五通电磁阀5777770220,上海韦米机电设备有限公司主营产品,销售热线:13524123009;联系人:雷青;产品实拍图片,原厂原装正品,库存,价格实惠;热诚欢迎新老客户咨询购买!

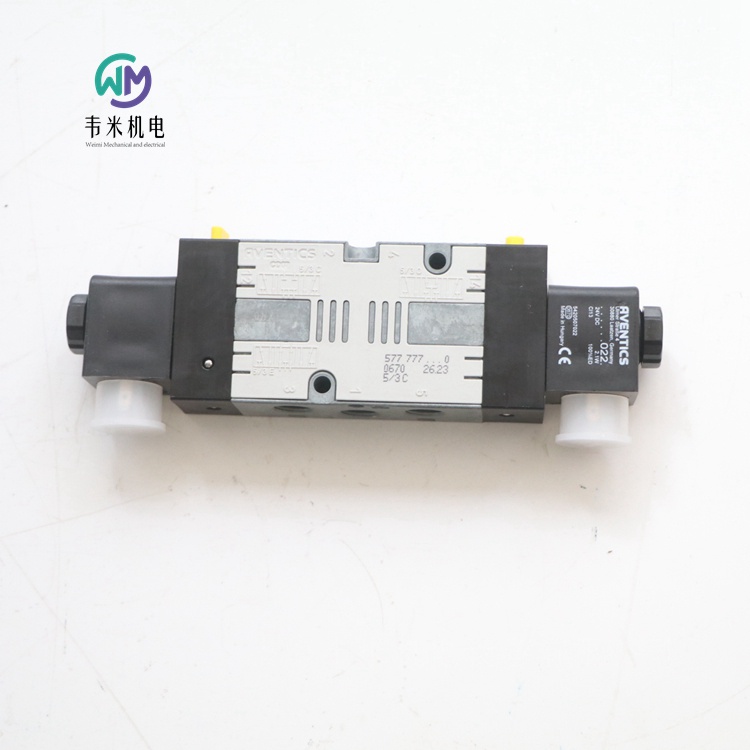

安沃驰三位五通换向阀, 系列 CD07 5777770220
CD07-5/3CC-DO-024DC-I-G014
安沃驰 CD 系列由多种滑阀组成,具有极为耐用的锌压铸件外壳。CD 系列的电动、气动或机械式操作元件(滚轮、操纵杆、踏板或推杆)使之非常适合恶劣应用环境。
规格
操作电子
额定流量Qn900 l/min
换向原理5/3
结构中位封闭
压缩空气 接口 出口G 1/4
小运行压力3 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
电气连接 极数3-針
操作元件双线圈
密封原理软密封
先导内部
预控阀的宽度30 mm
阀门结构形式滑阀,正重叠
连接类型管式连接
复位装置带弹簧复位
抗温性-25 °C 耐低温
控制压力小3 bar
大控制压力10 bar
低环境温度-25 °C
高环境温度50 °C
特点
坚固耐用的设计
在底板上组装
适用于恶劣的温度范围
耐电压波动
提供 ATEX 认证型号
安沃驰E/P压力调节阀, 系列 ED07 R414000703
ED07-000-100-010-1M12A
安沃驰 ED07 系列提供比例加压功能,单独控制的排气阀能对非常苛刻的应用进行动态控制。
规格
结构特点提动阀
合格证书CE认证
小运行压力0.5 bar
大运行压力12 bar
低环境温度5 °C
高环境温度50 °C
介质压缩空气
额定流量Qn1300 l/min
控制方式模拟量
工作电压DC24 V
滞环< 0,03 bar
安装位置α = 0 ... 90° ±β = 0 ... 90°
允许的脉动5%
功率消耗 max.1400 mA
防护等级IP65
电气连接通过信号接口
信号连接(输入和输出比特)
信号连接多芯插头
信号连接M12
信号连接5-針
实际值输出端0 ... 10 V
设定值输入端0 ... 10 V
压力调节范围 min.0 bar
压力调节范围 max.10 bar
介质温度小值5 °C
特点
坚固的提升阀技术
非常高的控制精度和高动态性
适合各种应用
高气流量
ED07支持通过EtherCAT从模拟版本到现场总线连接的不同类型的连接
安沃驰E/P压力调节阀, 系列 ED07 R414000773
ED07-000-160-010-1M12A
安沃驰 ED07 系列提供比例加压功能,单独控制的排气阀能对非常苛刻的应用进行动态控制。
规格
结构特点提动阀
合格证书CE认证
小运行压力0.5 bar
大运行压力18 bar
低环境温度5 °C
高环境温度50 °C
介质压缩空气
额定流量Qn1300 l/min
控制方式模拟量
工作电压DC24 V
滞环< 0,04 bar
安装位置α = 0 ... 90° ±β = 0 ... 90°
允许的脉动5%
功率消耗 max.1400 mA
防护等级IP65
电气连接通过信号接口
信号连接(输入和输出比特)
信号连接多芯插头
信号连接M12
信号连接5-針
实际值输出端0 ... 10 V
设定值输入端0 ... 10 V
压力调节范围 min.0 bar
压力调节范围 max.16 bar
介质温度小值5 °C
特点
坚固的提升阀技术
非常高的控制精度和高动态性
适合各种应用
高气流量
ED07支持通过EtherCAT从模拟版本到现场总线连接的不同类型的连接
安沃驰E/P压力调节阀, 系列 ED05 R414002009
ED05-000-100-010-1M12A
安沃驰 ED05 系列通过融合数字控制电子部件和创新性比例阀技术,保证了灵敏的压力控制。坚固耐用的提升阀技术、大开口横截面以及软密封阀组,使阀门抗污染性强。
规格
结构特点提动阀
合格证书CE认证
小运行压力0 bar
大运行压力11 bar
低环境温度0 °C
高环境温度70 °C
压缩空气 接口 人口G 1/4
压缩空气 接口 出口G 1/4
压缩空气连接 排气G 1/4
介质压缩空气
额定流量Qn1000 l/min
控制方式模拟量
工作电压DC24 V
滞环< 0,06 bar
安装位置α = 0-90° β = 0-90°
允许的脉动5%
防护等级IP65
电气连接通过信号接口
信号连接(输入和输出比特)
信号连接多芯插头
信号连接M12
信号连接5-針
实际值输出端0 ... 10 V
设定值输入端0 ... 10 V
压力调节范围 min.0 bar
特点
定制化的按需压力控制
坚固耐用的提升阀技术保障较长的使用寿命
流量大,适合各种任务
高动态性直接作用技术
无可磨损导阀或膜片
各种电气连接选项
安沃驰E/P压力调节阀, 系列 ED05 R414002294
ED05-000-060-420-1M12S
安沃驰 ED05 系列通过融合数字控制电子部件和创新性比例阀技术,保证了灵敏的压力控制。坚固耐用的提升阀技术、大开口横截面以及软密封阀组,使阀门抗污染性强。
规格
结构特点提动阀
合格证书CE认证
小运行压力0 bar
大运行压力11 bar
低环境温度0 °C
高环境温度70 °C
压缩空气 接口 人口G 1/4
压缩空气 接口 出口G 1/4
压缩空气连接 排气G 1/4
介质压缩空气
额定流量Qn1000 l/min
控制方式模拟量
工作电压DC24 V
滞环< 0,06 bar
安装位置α = 0-90° β = 0-90°
允许的脉动5%
防护等级IP65
电气连接通过信号接口
信号连接(输入和输出比特)
信号连接多芯插头
信号连接M12
信号连接5-針
设定值输入端4 ... 20 mA
压力调节范围 min.0 bar
压力调节范围 max.6 bar
特点
定制化的按需压力控制
坚固耐用的提升阀技术保障较长的使用寿命
流量大,适合各种任务
高动态性直接作用技术
无可磨损导阀或膜片
各种电气连接选项
安沃驰E/P压力调节阀, 系列 ED05 5610141320
ED05-000-060-010-2DICN
安沃驰 ED05 系列通过融合数字控制电子部件和创新性比例阀技术,保证了灵敏的压力控制。坚固耐用的提升阀技术、大开口横截面以及软密封阀组,使阀门抗污染性强。
规格
结构特点提动阀
合格证书CE认证
小运行压力0 bar
大运行压力11 bar
低环境温度0 °C
高环境温度70 °C
压缩空气 接口 人口G 1/4
压缩空气 接口 出口G 1/4
压缩空气连接 排气G 1/4
介质压缩空气
额定流量Qn1000 l/min
控制方式模拟量
工作电压DC24 V
滞环< 0,06 bar
安装位置α = 0-90° β = 0-90°
允许的脉动5%
防护等级IP65
电气连接多芯插头
电气连接ISO 15217, C 型
信号连接(输入和输出比特)
信号连接多芯插头
信号连接ISO 15217, C 型
设定值输入端0 ... 10 V
压力调节范围 min.0 bar
压力调节范围 max.6 bar
特点
定制化的按需压力控制
坚固耐用的提升阀技术保障较长的使用寿命
流量大,适合各种任务
高动态性直接作用技术
无可磨损导阀或膜片
各种电气连接选项
安沃驰E/P压力调节阀, 系列 ED05 5610141510
ED05-000-100-420-2DICA
安沃驰 ED05 系列通过融合数字控制电子部件和创新性比例阀技术,保证了灵敏的压力控制。坚固耐用的提升阀技术、大开口横截面以及软密封阀组,使阀门抗污染性强。
规格
结构特点提动阀
合格证书CE认证
小运行压力0 bar
大运行压力11 bar
低环境温度0 °C
高环境温度70 °C
压缩空气 接口 人口G 1/4
压缩空气 接口 出口G 1/4
压缩空气连接 排气G 1/4
介质压缩空气
额定流量Qn1000 l/min
控制方式模拟量
工作电压DC24 V
滞环< 0,06 bar
安装位置α = 0-90° β = 0-90°
允许的脉动5%
防护等级IP65
电气连接多芯插头
电气连接ISO 15217, C 型
信号连接(输入和输出比特)
信号连接多芯插头
信号连接ISO 15217, C 型
实际值输出端4 ... 20 mA
设定值输入端4 ... 20 mA
压力调节范围 min.0 bar
特点
定制化的按需压力控制
坚固耐用的提升阀技术保障较长的使用寿命
流量大,适合各种任务
高动态性直接作用技术
无可磨损导阀或膜片
各种电气连接选项
安沃驰E/P压力调节阀, 系列 ED05 5610141520
ED05-000-100-010-2DICN
安沃驰 ED05 系列通过融合数字控制电子部件和创新性比例阀技术,保证了灵敏的压力控制。坚固耐用的提升阀技术、大开口横截面以及软密封阀组,使阀门抗污染性强。
规格
结构特点提动阀
合格证书CE认证
小运行压力0 bar
大运行压力11 bar
低环境温度0 °C
高环境温度70 °C
压缩空气 接口 人口G 1/4
压缩空气 接口 出口G 1/4
压缩空气连接 排气G 1/4
介质压缩空气
额定流量Qn1000 l/min
控制方式模拟量
工作电压DC24 V
滞环< 0,06 bar
安装位置α = 0-90° β = 0-90°
允许的脉动5%
防护等级IP65
电气连接多芯插头
电气连接ISO 15217, C 型
信号连接(输入和输出比特)
信号连接多芯插头
信号连接ISO 15217, C 型
设定值输入端0 ... 10 V
压力调节范围 min.0 bar
压力调节范围 max.10 bar
特点
定制化的按需压力控制
坚固耐用的提升阀技术保障较长的使用寿命
流量大,适合各种任务
高动态性直接作用技术
无可磨损导阀或膜片
各种电气连接选项
安沃驰E/P压力调节阀, 系列 ED05 5610141530
ED05-000-100-010-2DICA
安沃驰 ED05 系列通过融合数字控制电子部件和创新性比例阀技术,保证了灵敏的压力控制。坚固耐用的提升阀技术、大开口横截面以及软密封阀组,使阀门抗污染性强。
规格
结构特点提动阀
合格证书CE认证
小运行压力0 bar
大运行压力11 bar
低环境温度0 °C
高环境温度70 °C
压缩空气 接口 人口G 1/4
压缩空气 接口 出口G 1/4
压缩空气连接 排气G 1/4
介质压缩空气
额定流量Qn1000 l/min
控制方式模拟量
工作电压DC24 V
滞环< 0,06 bar
安装位置α = 0-90° β = 0-90°
允许的脉动5%
防护等级IP65
电气连接多芯插头
电气连接ISO 15217, C 型
信号连接(输入和输出比特)
信号连接多芯插头
信号连接ISO 15217, C 型
实际值输出端0 ... 10 V
设定值输入端0 ... 10 V
压力调节范围 min.0 bar
特点
定制化的按需压力控制
坚固耐用的提升阀技术保障较长的使用寿命
流量大,适合各种任务
高动态性直接作用技术
无可磨损导阀或膜片
各种电气连接选项
安沃驰E/P压力调节阀, 系列 ED05 5610141550
ED05-000-100-DDL-3M12X
安沃驰 ED05 系列通过融合数字控制电子部件和创新性比例阀技术,保证了灵敏的压力控制。坚固耐用的提升阀技术、大开口横截面以及软密封阀组,使阀门抗污染性强。
规格
结构特点提动阀
合格证书CE认证
小运行压力0 bar
大运行压力11 bar
低环境温度0 °C
高环境温度50 °C
压缩空气 接口 人口G 1/4
压缩空气 接口 出口G 1/4
压缩空气连接 排气G 1/4
介质压缩空气
额定流量Qn1000 l/min
控制方式系列的
工作电压DC24 V
滞环< 0,06 bar
安装位置α = 0-90° β = 0-90°
允许的脉动5%
防护等级IP65
电气连接多芯插头
电气连接M12
电气连接4-針
电气连接必须有屏蔽线
交换接口多芯插头, 多针插头
交换接口M12
交换接口5-針
压力调节范围 min.0 bar
特点
定制化的按需压力控制
坚固耐用的提升阀技术保障较长的使用寿命
流量大,适合各种任务
高动态性直接作用技术
无可磨损导阀或膜片
各种电气连接选项
安沃驰线圈, 系列 CO1 0498317103
CO1-FORM_BI-110AC-8,0VA-22MM
安沃驰 CO1 系列是一组完整的电磁线圈,有的带电缆,有的无电缆,适用于安沃驰气动阀门系列。
规格
线圈宽度22 mm
高环境温度50 °C
标准化电路接口ISO 6952
防护等级IP65
暂载率ED100 %
电气连接 2多芯插头
电气连接B型 工业
工作电压 AC110 V
电压偏差AC 50 Hz-10% / +10%
保持?功率 AC 50 Hz8 VA
接通 电源 AC 50 Hz10 VA
重量0.051 kg
特点
线圈宽度有 15、22 和 30 mm
电气连接:M8、form A 、form B、form BI、Form C
ATEX
工作电压为 12、24、48、110、220 VDC 或 24、110、230 VAC
安沃驰线圈, 系列 CO1 1824210220
CO1-FORM_A-220AC-8,0VA-30mm
安沃驰 CO1 系列是一组完整的电磁线圈,有的带电缆,有的无电缆,适用于安沃驰气动阀门系列。
规格
线圈宽度30 mm
高环境温度50 °C
标准化电路接口EN 175301-803, A型
防护等级IP65
暂载率ED100 %
兼容性目录15
电气连接 2多芯插头
极数3-針
工作电压DC110 V
工作电压 AC220 V
工作电压 AC230 V
电压偏差 DC-10% / +10%
电压偏差AC 50 Hz-10% / +10%
电压偏差AC 60 Hz-10% / +10%
保持?功率 AC 50 Hz8 VA
保持?功率 AC 60 Hz9.1 VA
接通 电源 AC 50 Hz11.5 VA
接通 电源 AC 60 Hz12.6 VA
功率 消耗 DC6 W
重量0.11 kg
外壳热塑性橡胶
特点
线圈宽度有 15、22 和 30 mm
电气连接:M8、form A 、form B、form BI、Form C
ATEX
工作电压为 12、24、48、110、220 VDC 或 24、110、230 VAC
安沃驰线圈, 系列 CO1 1824210237
CO1-FORM_B-110AC-8,4VA-22mm
安沃驰 CO1 系列是一组完整的电磁线圈,有的带电缆,有的无电缆,适用于安沃驰气动阀门系列。
规格
线圈宽度22 mm
高环境温度50 °C
标准化电路接口EN 175301-803, B型
防护等级IP65
暂载率ED100 %
兼容性目录14
电气连接 2多芯插头
极数3-針
工作电压DC60 V
工作电压 AC110 V
工作电压 AC110 V
电压偏差 DC-10% / +10%
电压偏差AC 50 Hz-10% / +10%
电压偏差AC 60 Hz-10% / +10%
保持?功率 AC 50 Hz8.4 VA
保持?功率 AC 60 Hz6.8 VA
接通 电源 AC 50 Hz11 VA
接通 电源 AC 60 Hz9.4 VA
功率 消耗 DC5.9 W
重量0.07 kg
外壳热塑性橡胶
特点
线圈宽度有 15、22 和 30 mm
电气连接:M8、form A 、form B、form BI、Form C
ATEX
工作电压为 12、24、48、110、220 VDC 或 24、110、230 VAC
安沃驰线圈, 系列 CO1 1824210243
CO1-FORM_B-024DC-4,8W-22mm
安沃驰 CO1 系列是一组完整的电磁线圈,有的带电缆,有的无电缆,适用于安沃驰气动阀门系列。
规格
线圈宽度22 mm
高环境温度50 °C
标准化电路接口EN 175301-803, B型
防护等级IP65
暂载率ED100 %
兼容性目录14
电气连接 2多芯插头
极数3-針
工作电压DC24 V
工作电压 AC48 V
工作电压 AC48 V
电压偏差 DC-10% / +10%
电压偏差AC 50 Hz-10% / +10%
电压偏差AC 60 Hz-10% / +10%
保持?功率 AC 50 Hz7.7 VA
保持?功率 AC 60 Hz6.2 VA
接通 电源 AC 50 Hz10.5 VA
接通 电源 AC 60 Hz9.4 VA
功率 消耗 DC4.8 W
重量0.07 kg
外壳热塑性橡胶
特点
线圈宽度有 15、22 和 30 mm
电气连接:M8、form A 、form B、form BI、Form C
ATEX
工作电压为 12、24、48、110、220 VDC 或 24、110、230 VAC
安沃驰三位五通电磁阀5777770220
