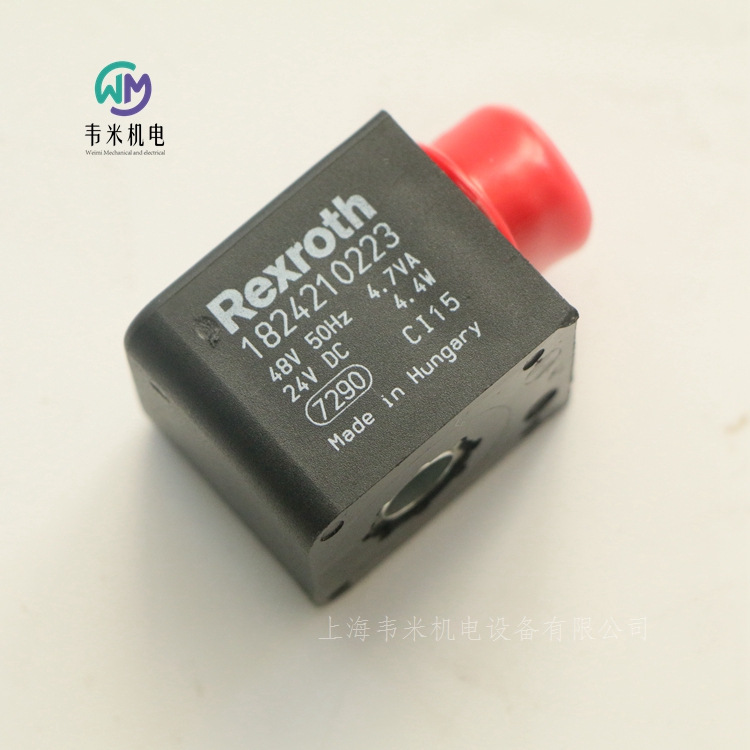

安沃驰电磁阀线圈1824210223，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，库存，价格实惠；热诚欢迎新老客户咨询购买！

安沃驰线圈, 系列 CO1 1824210223
CO1-FORM_A-024DC-4,4W-30mm
安沃驰 CO1 系列是一组完整的电磁线圈，有的带电缆，有的无电缆，适用于安沃驰气动阀门系列。
规格
线圈宽度30 mm
高环境温度50 °C
标准化电路接口EN 175301-803, A型
防护等级IP65
暂载率ED100 %
兼容性目录15
电气连接 2多芯插头
极数3-針
工作电压DC24 V
电压偏差 DC-10% / +10%
电压偏差AC 50 Hz-10% / +10%
电压偏差AC 60 Hz-10% / +10%
功率 消耗 DC4.4 W
重量0.11 kg
外壳热塑性橡胶
特点
线圈宽度有 15、22 和 30 mm
电气连接：M8、form A 、form B、form BI、Form C
ATEX
工作电压为 12、24、48、110、220 VDC 或 24、110、230 VAC

安沃驰二位四通换向阀, 系列 AP 0820401002
VVAP-4/2DM-ROL
 AP 系列安沃驰产品具有多种带铝质外壳的提升阀。AP 系列提供致动控制型号（滚轮、操纵杆、踏板、按钮或推杆），是适用于自动化系统和面板安装的通用解决方案。
规格
操作机械式
额定流量Qn550 l/min
压缩空气 接口 出口G 1/4
小运行压力0 bar
大运行压力10 bar
操作元件滚轮
结构特点提动阀
底板连接管式连接
低环境温度-30 °C
高环境温度80 °C
介质温度小值-30 °C
介质温度大值80 °C
介质压缩空气
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
颗粒大小 max.5 μm
压缩空气接口型号内螺纹
压缩空气 接口 人口G 1/4
压缩空气连接 排气G 1/4
重量0.5 kg
材料：外壳铝材
密封件材料树胶
材料操作单元聚甲醛, 钢
特点
轻盈、高适应性的阀门
多种机械操作元件
面板安装

安沃驰三位五通换向阀, 系列 563 131 5631311100
VR07-5/3EC-LEV
 563/018/131 系列方向控制阀
安沃驰 563 018/131 系列为手动操控提动阀，流速为 300 l/min（563 018 系列）和 1100 l/min（563 131 系列）。其设计简单而又坚固，可随时投入应用，即便佩戴工作手套时也可以轻松操作。
规格
操作机械式
额定流量Qn1100 l/min
换向原理5/3
结构中位排气
压缩空气 接口 出口G 1/4
小运行压力0 bar
大运行压力10 bar
操作元件单线圈
操作元件手柄, 带定位
密封原理软密封
结构特点提动阀
底板连接管式连接
封闭方式，封闭类型不可锁定
低环境温度-25 °C
高环境温度80 °C
介质温度小值-25 °C
介质温度大值80 °C
介质压缩空气
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
颗粒大小 max.50 μm
压缩空气接口型号内螺纹
压缩空气 接口 人口G 1/4
压缩空气连接 排气G 1/4
重量0.71 kg
特点
坚固且轻便
极为可靠
适用于温度

安沃驰单向节流阀, 系列 CC04 R412010572
CC04-G014-DA08-2_1
安沃驰 CC 系列止回阀设计用于 70 至 1950 l/min 标称流量。提供不同型号以及快插接头或内螺纹。
规格
接口1 8
接口2G 1/4
截流孔通径 4.5 mm
节流方向2  1
额定流量 Qn 2 向 1490 l/min
类型 压缩空气接口 1快插接头
压缩空气接口 2 型号外螺纹
节流排气节流
介质压缩空气
小运行压力0.5 bar
大运行压力10 bar
低环境温度-10 °C
高环境温度60 °C
介质温度小值-10 °C
介质温度大值60 °C
材料：外壳聚酰胺
密封件材料树胶
材料 压缩空气连接黄铜
特点
Qn = 70 l/min ... 1950 l/min

安沃驰短行程气缸, 系列 KHZ 0822406321
KHZ-SA-020-0010-O
 KHZ 系列短行程气缸
安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。
规格
活塞- φ20 mm
行程10 mm
实用原则单作用式，不受压缩回
缓冲elastické tlumení
磁性销钉Píst bez magnetu
环境要求工业标准
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力6.5 N
伸出运动的活塞力198 N
低环境温度-25 °C
高环境温度80 °C
小运行压力1.5 bar
大运行压力10 bar
接口M5
活塞杆螺纹M5
重量0.09 kg
介质压缩空气
介质温度小值-25 °C
介质温度大值80 °C
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
活塞杆不锈钢
特点
φ 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安装空间
非旋转活塞杆，通过前面板实现


安沃驰微型气缸, 系列 MNI 5226634250
522-DA-025-0025-MAG
规格
标准ISO 6432
活塞- φ25 mm
行程25 mm
实用原则双作用式
缓冲elastické tlumení
磁性销钉Píst s magnetem
环境要求工业标准
活塞杆单的
气缸规格带有悬挂固定装置的聚合物轴瓦
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力260 N
伸出运动的活塞力309 N
低环境温度-25 °C
高环境温度80 °C
小运行压力1 bar
大运行压力10 bar
接口G 1/8
活塞杆螺纹M10x1,25
冲撞能量0.35 J
重量0.262 kg
重量 0 mm行程0.249 kg
重量 +10 mm行程0.013 kg
大行程1300 mm
介质压缩空气
特点
坚固耐用、节省空间的设计
特点是耐用性佳，使用寿命长。
提供 10 mm 至 25 mm 直径的活塞
提供的配置有单/直通活塞杆、弹性/调节缓冲、带/不带电磁检测、非旋转活塞杆、ATEX

安沃驰型材气缸符合 ISO 15552 标准， PRA 系列 R480141106
PRA-DA-125-0250-0322111100000000000000-B
 PRA 系列型材气缸 (ISO 15552)
安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形，带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造，以及特殊的行业应用。
SM6-AL 系列传感器可直接安装在安沃驰 PRA 系列上，在充分的工作舒适度下进行良好的距离测量。
规格
标准ISO 15552
活塞- φ125 mm
行程250 mm
实用原则双作用式
缓冲pneumaticky nastitelné tlumení
磁性销钉Píst s magnetem
环境要求工业标准, ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力7220 N
伸出运动的活塞力7725 N
低环境温度-20 °C
高环境温度80 °C
小运行压力1.5 bar
大运行压力10 bar
接口G 1/2
活塞杆螺纹M27x2
缓冲长度22 mm
缓冲能量140 J
重量 0 mm行程6.72 kg
重量 +10 mm行程0.15 kg
大行程2750 mm
介质压缩空气
介质温度小值-20 °C
特点
6 mm T 型插槽和 4 mm C 型插槽，可以轻松、快速而又紧凑地安装各种传感器
提供 32 mm 至 125 mm 直径的活塞
模块化密封系统，适应性强
端部气动缓冲
额外弹性阻尼元件
配置器中提供各种变型和配件

安沃驰型材气缸符合 ISO 15552 标准， PRA 系列 0822123004
PRA-DA-063-0100-0322111100000000000000-B
? PRA 系列型材气缸 (ISO 15552)
安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形，带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造，以及特殊的行业应用。
规格
标准ISO 15552
活塞- φ63 mm
行程100 mm
实用原则双作用式
缓冲pneumaticky nastitelné tlumení
磁性销钉Píst s magnetem
环境要求工业标准, ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力1765 N
伸出运动的活塞力1960 N
低环境温度-20 °C
高环境温度80 °C
小运行压力1.5 bar
大运行压力10 bar
接口G 3/8
活塞杆螺纹M16x1,5
缓冲长度16.5 mm
缓冲能量27 J
重量 0 mm行程1.42 kg
重量 +10 mm行程0.054 kg
大行程2500 mm
介质压缩空气
介质温度小值-20 °C
特点
6 mm T 型插槽和 4 mm C 型插槽，可以轻松、快速而又紧凑地安装各种传感器
提供 32 mm 至 125 mm 直径的活塞
模块化密封系统，适应性强
端部气动缓冲
额外弹性阻尼元件
配置器中提供各种变型和配件

安沃驰分气块, 系列 NL4-DIL 0821300930
NL4-DIL-G012-NC4
 NL 系列气源处理单元是适用于所有领域：作为单个部件或组气源处理护单元，用于集中式或分散式压缩空气制备，紧凑型版本或强大型版本，用于高温或低温环境。该系列提供一套完整、可定制的压缩空气制备技术。包括将每个部件组合到产品系列中以实现所需功能的选项，可以根据应用要求调整部件。
规格
结构特点狭长的分配器
结构特点可以组装成块
组成部分分气块
安装位置任意
接口G 1/2
版本分气块4x
小运行压力0 bar
大运行压力16 bar
低环境温度-10 °C
高环境温度60 °C
介质压缩空气, 中性气体
额定流量Qn 1 向 211000 l/min
额定流量 1 ? 38750 l/min
额定流量 Qn 1 向 41340 l/min
额定流量 1 ? 58750 l/min
额定流量 1 ? 61340 l/min
重量0.4 kg
材料：外壳压铸锌
材料 正面板腈合成材料
特点
易于装配
提供手动、半自动或全自动冷凝液排放
提供储液器
错齿式，易于维护

安沃驰线圈, 系列 CO1 1824210235
CO1-FORM_B-230AC-9,7VA-22mm
安沃驰 CO1 系列是一组完整的电磁线圈，有的带电缆，有的无电缆，有防爆与不防爆的，适用于安沃驰气动阀门系列。
规格
线圈宽度22 mm
高环境温度50 °C
标准化电路接口EN 175301-803, B型
防护等级IP65
暂载率ED100 %
兼容性目录14
电气连接 2多芯插头
极数3-針
工作电压DC110 V
工作电压 AC220 V
工作电压 AC230 V
电压偏差 DC-10% / +10%
电压偏差AC 50 Hz-10% / +10%
电压偏差AC 60 Hz-10% / +10%
保持 功率 AC 50 Hz9.7 VA
保持 功率 AC 60 Hz7.9 VA
接通 电源 AC 50 Hz12.6 VA
接通 电源 AC 60 Hz10.2 VA
功率 消耗 DC4.9 W
重量0.07 kg
外壳热塑性橡胶
特点
线圈宽度有 15、22 和 30 mm
电气连接：M8、form A 、form B、form BI、Form C
ATEX
工作电压为 12、24、48、110、220 VDC 或 24、110、230 VAC

安沃驰传感器, 系列 SN2 0830100325
SN2-R2-K10V-240 27 OHM
安沃驰 SN2 系列传感器适用气缸范围广泛。凭借其通用的功能和形式，SN2 系列传感器适用于多种行业和应用。特别坚固的簧片传感器设计，适用于高达 240 VAC 交流电的宽电压范围。
规格
间接安装用于系列TRB, PRA, ITS, MNI, CSL-RD, ICM, RPC, TRR, FLT, CVI
结构耐热
电缆带电缆
连接方式型簧片型
开关容量10 W / 10 VA
防护等级IP67
低环境温度-20 °C
高环境温度80 °C
大的电压降2,1 V + I*Rs
保护电阻27 Ω
换向电流(开关电流)，直流电，大值.0.13 A
换向电流(开关电流)，交流电，大值.0.13 A
开关点精度±0,1 mT
发光二极管状态显示黄色
电气连接 2, 类型线芯外露部分镀锡
电气连接 2, 极数2-針
小工作电压 DC12 V DC
大工作电压 DC60 V DC
小工作电压 AC12 V AC
工作电压 AC，大值240 V AC
防短路能力反极性保护
冲击阻力50 g / 11 ms
振动阻力30 g (50 - 1000 Hz)
电缆长度 L10 m
材料：外壳聚酰胺
特点
适合通用应用的立方型传感器解决方案
各种传感器安装方式，满足应用需求
传感器外壳或自由线端上直接带一个 M8 插头（2-、3- 和 4 针）
线可以直接安装在外壳上，使用便捷
提供带脉冲展宽的其他型号
提供带脉冲展宽的其他型号
提供簧片及电子 PNP 传感器型号

安沃驰传感器, 系列 SN2 0830100327
SN2-R2-K07V-240
安沃驰 SN2 系列传感器适用气缸范围广泛。凭借其通用的功能和形式，SN2 系列传感器适用于多种行业和应用。特别坚固的簧片传感器设计，适用于高达 240 VAC 交流电的宽电压范围。
规格
间接安装用于系列TRB, PRA, ITS, MNI, CSL-RD, ICM, RPC, TRR, FLT, CVI
结构耐热
电缆带电缆
连接方式型簧片型
开关容量10 W / 10 VA
防护等级IP67
低环境温度-20 °C
高环境温度80 °C
大的电压降2,1 V + I*Rs
保护电阻1,3 Ω
换向电流(开关电流)，直流电， 大值.0.3 A
换向电流(开关电流)，交流电， 大值.0.5 A
开关点精度±0,1 mT
发光二极管状态显示黄色
电气连接 2, 类型线芯外露部分镀锡
电气连接 2, 极数2-針
 小工作电压 DC12 V DC
 大工作电压 DC60 V DC
 小工作电压 AC12 V AC
工作电压 AC， 大值240 V AC
防短路能力反极性保护
冲击阻力50 g / 11 ms
振动阻力30 g (50 - 1000 Hz)
电缆长度 L7 m
材料：外壳聚酰胺
特点
适合通用应用的立方型传感器解决方案
各种传感器安装方式，满足应用需求
传感器外壳或自由线端上直接带一个 M8 插头（2-、3- 和 4 针）
线可以直接安装在外壳上，使用便捷
提供带脉冲展宽的其他型号
提供带脉冲展宽的其他型号
提供簧片及电子 PNP 传感器型号

安沃驰传感器, 系列 SN2 0830100365
SN2-R2-K03V-240
安沃驰 SN2 系列传感器适用气缸范围广泛。凭借其通用的功能和形式，SN2 系列传感器适用于多种行业和应用。特别坚固的簧片传感器设计，适用于高达 240 VAC 交流电的宽电压范围。
规格
间接安装用于系列TRB, PRA, ITS, MNI, CSL-RD, ICM, RPC, TRR, FLT, CVI
结构耐热
电缆带电缆
连接方式型簧片型
开关容量10 W / 10 VA
防护等级IP67
低环境温度-20 °C
高环境温度80 °C
大的电压降2,1 V + I*Rs
保护电阻27 Ω
换向电流(开关电流)，直流电，大值.0.13 A
换向电流(开关电流)，交流电，大值.0.13 A
开关点精度±0,1 mT
发光二极管状态显示黄色
电气连接 2, 类型线芯外露部分镀锡
电气连接 2, 极数2-針
小工作电压 DC12 V DC
大工作电压 DC60 V DC
小工作电压 AC12 V AC
工作电压 AC，大值240 V AC
防短路能力反极性保护
冲击阻力50 g / 11 ms
振动阻力30 g (50 - 1000 Hz)
电缆长度 L3 m
材料：外壳聚酰胺
特点
适合通用应用的立方型传感器解决方案
各种传感器安装方式，满足应用需求
传感器外壳或自由线端上直接带一个 M8 插头（2-、3- 和 4 针）
线可以直接安装在外壳上，使用便捷
提供带脉冲展宽的其他型号
提供带脉冲展宽的其他型号
提供簧片及电子 PNP 传感器型号

安沃驰传感器, 系列 SN2 0830100366
SN2-R2-K05V-240
安沃驰 SN2 系列传感器适用气缸范围广泛。凭借其通用的功能和形式，SN2 系列传感器适用于多种行业和应用。特别坚固的簧片传感器设计，适用于高达 240 VAC 交流电的宽电压范围。
规格
间接安装用于系列TRB, PRA, ITS, MNI, CSL-RD, ICM, RPC, TRR, FLT, CVI
结构耐热
电缆带电缆
连接方式型簧片型
开关容量10 W / 10 VA
防护等级IP67
低环境温度-20 °C
高环境温度80 °C
大的电压降2,1 V + I*Rs
保护电阻27 Ω
换向电流(开关电流)，直流电，大值.0.13 A
换向电流(开关电流)，交流电，大值.0.13 A
开关点精度±0,1 mT
发光二极管状态显示黄色
电气连接 2, 类型线芯外露部分镀锡
电气连接 2, 极数2-針
小工作电压 DC12 V DC
大工作电压 DC60 V DC
小工作电压 AC12 V AC
工作电压 AC，大值240 V AC
防短路能力反极性保护
冲击阻力50 g / 11 ms
振动阻力30 g (50 - 1000 Hz)
电缆长度 L5 m
材料：外壳聚酰胺
特点
适合通用应用的立方型传感器解决方案
各种传感器安装方式，满足应用需求
传感器外壳或自由线端上直接带一个 M8 插头（2-、3- 和 4 针）
线可以直接安装在外壳上，使用便捷
提供带脉冲展宽的其他型号
提供带脉冲展宽的其他型号
提供簧片及电子 PNP 传感器型号

安沃驰传感器, 系列 SN2 0830100368
SN2-R2-K03V-240
安沃驰 SN2 系列传感器适用气缸范围广泛。凭借其通用的功能和形式，SN2 系列传感器适用于多种行业和应用。特别坚固的簧片传感器设计，适用于高达 240 VAC 交流电的宽电压范围。
规格
间接安装用于系列TRB, PRA, ITS, MNI, CSL-RD, ICM, RPC, TRR, FLT, CVI
结构耐热
电缆带电缆
连接方式型簧片型
开关容量10 W / 10 VA
防护等级IP67
低环境温度-20 °C
高环境温度80 °C
大的电压降2,1 V + I*Rs
保护电阻1,3 Ω
换向电流(开关电流)，直流电，大值.0.3 A
换向电流(开关电流)，交流电，大值.0.5 A
开关点精度±0,1 mT
发光二极管状态显示黄色
电气连接 2, 类型线芯外露部分镀锡
电气连接 2, 极数2-針
小工作电压 DC12 V DC
大工作电压 DC60 V DC
小工作电压 AC12 V AC
工作电压 AC，大值240 V AC
防短路能力反极性保护
冲击阻力50 g / 11 ms
振动阻力30 g (50 - 1000 Hz)
电缆长度 L3 m
材料：外壳聚酰胺
特点
适合通用应用的立方型传感器解决方案
各种传感器安装方式，满足应用需求
传感器外壳或自由线端上直接带一个 M8 插头（2-、3- 和 4 针）
线可以直接安装在外壳上，使用便捷
提供带脉冲展宽的其他型号
提供带脉冲展宽的其他型号
提供簧片及电子 PNP 传感器型号

安沃驰传感器, 系列 SN2 0830100369
SN2-R2-K05V-240
安沃驰 SN2 系列传感器适用气缸范围广泛。凭借其通用的功能和形式，SN2 系列传感器适用于多种行业和应用。特别坚固的簧片传感器设计，适用于高达 240 VAC 交流电的宽电压范围。
规格
间接安装用于系列TRB, PRA, ITS, MNI, CSL-RD, ICM, RPC, TRR, FLT, CVI
结构耐热
电缆带电缆
连接方式型簧片型
开关容量10 W / 10 VA
防护等级IP67
低环境温度-20 °C
高环境温度80 °C
大的电压降2,1 V + I*Rs
保护电阻1,3 Ω
换向电流(开关电流)，直流电，大值.0.3 A
换向电流(开关电流)，交流电，大值.0.5 A
开关点精度±0,1 mT
发光二极管状态显示黄色
电气连接 2, 类型线芯外露部分镀锡
电气连接 2, 极数2-針
小工作电压 DC12 V DC
大工作电压 DC60 V DC
小工作电压 AC12 V AC
工作电压 AC，大值240 V AC
防短路能力反极性保护
冲击阻力50 g / 11 ms
振动阻力30 g (50 - 1000 Hz)
电缆长度 L5 m
材料：外壳聚酰胺
特点
适合通用应用的立方型传感器解决方案
各种传感器安装方式，满足应用需求
传感器外壳或自由线端上直接带一个 M8 插头（2-、3- 和 4 针）
线可以直接安装在外壳上，使用便捷
提供带脉冲展宽的其他型号
提供带脉冲展宽的其他型号
提供簧片及电子 PNP 传感器型号

安沃驰传感器, 系列 SN2 0830100371
SN2-R3-K03V-042
安沃驰 SN2 系列传感器适用气缸范围广泛。凭借其通用的功能和形式，SN2 系列传感器适用于多种行业和应用。特别坚固的簧片传感器设计，适用于高达 240 VAC 交流电的宽电压范围。
规格
间接安装用于系列TRB, PRA, ITS, MNI, CSL-RD, ICM, RPC, TRR, FLT, CVI
结构耐热
电缆带电缆
连接方式型簧片型
开关容量5,5 W / 5,5 VA
防护等级IP67
低环境温度-20 °C
高环境温度80 °C
大的电压降I*Rs
保护电阻27 Ω
换向电流(开关电流)，直流电，大值.0.13 A
换向电流(开关电流)，交流电，大值.0.13 A
开关点精度±0,1 mT
发光二极管状态显示黄色
电气连接 2, 类型线芯外露部分镀锡
电气连接 2, 极数2-針
小工作电压 DC12 V DC
大工作电压 DC42 V DC
小工作电压 AC12 V AC
工作电压 AC，大值42 V AC
防短路能力反极性保护
冲击阻力100 g / 11 ms
振动阻力30 g (50 - 1000 Hz)
电缆长度 L3 m
材料：外壳聚酰胺
特点
适合通用应用的立方型传感器解决方案
各种传感器安装方式，满足应用需求
传感器外壳或自由线端上直接带一个 M8 插头（2-、3- 和 4 针）
线可以直接安装在外壳上，使用便捷
提供带脉冲展宽的其他型号
提供带脉冲展宽的其他型号
提供簧片及电子 PNP 传感器型号
