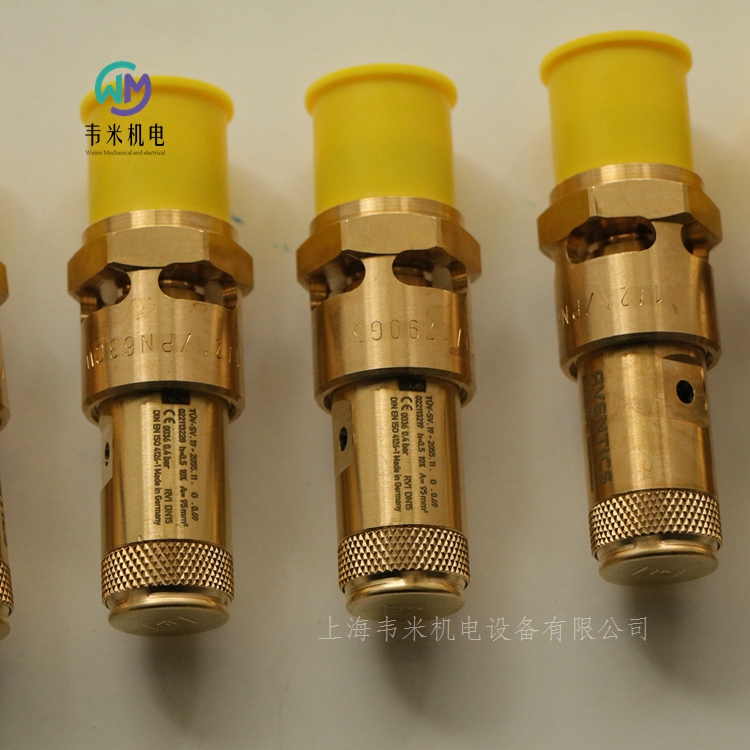

安沃驰安全阀R412007542，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，库存，价格实惠；热诚欢迎新老客户咨询购买！

安沃驰安全阀系列 RV1 R412007542
RV1-G012-0,4 BAR
规格
压缩空气接口 1G 1/2
类型 压缩空气接口 1外螺纹
固定方式可旋紧
压缩空气接口 2 型号未收集
结构特点提动阀
阀门的开启压力0.4 bar
额定流量Qn 1 向 21115 l/min
小运行压力0 bar
大运行压力20 bar
低环境温度-20 °C
高环境温度100 °C
介质压缩空气
合格证书CE认证
材料：外壳黄铜
密封件材料氟-树胶

安沃驰三位五通换向阀, 系列 581, 尺寸1 5811521100
V581-5/3EC-024DC-I1-2P22-HBX-PA-X-C-T1
 581 系列符合 ISO 5599-1 阀门标准。该系列模块化水平高，具备各种阀门功能，提供一体化节流阀、各类先导线圈以及种类齐全的配件。
规格
操作电子
额定流量Qn1100 l/min
换向原理5/3
结构中位排气
压缩空气 接口 出口按照标准ISO 5599-1制造的接地板
小运行压力3 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10 / +10
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸B型 工业
密封原理软密封
先导内部
标准ISO 5599-1
预控阀的宽度22 mm
阀门结构形式滑阀
组合原理（闭锁原理）单重底板原理
连接类型底板连接
压缩空气 接口 人口按照标准ISO 5599-1制造的接地板
压缩空气连接 排气按照标准ISO 5599-1制造的接地板
压缩空气连接 先导 排气M5
功率 消耗 DC5 W
流动电导系数C4.3 l/(s*bar)
节流带节流设备
特点
标准化阀门系统
ISO 1 至 4 尺寸
坚固设计
集成排气节流阀
多个电压范围
压力范围高可达 16 bar
CNOMO 接口
尺寸小
切换速度快
通过在线配置器轻松灵活地进行特定个性化配置

安沃驰二位五通换向阀, 系列 581, 尺寸1 5811151130
V581-5/2SR-024DC-I1-1P15-LUA-PP-X-C-T1
 581 系列符合 ISO 5599-1 阀门标准。该系列模块化水平高，具备各种阀门功能，提供一体化节流阀、各类先导线圈以及种类齐全的配件。
规格
操作电子
额定流量Qn1400 l/min
换向原理5/2
压缩空气 接口 出口按照标准ISO 5599-1制造的接地板
小运行压力3 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10 / +10
手动控制装置按钮式
电气连接 类型多芯插头
电气连接 尺寸ISO 15217, C 型
操作元件单线圈
密封原理软密封
先导内部
标准ISO 5599-1
预控阀的宽度15 mm
阀门结构形式滑阀
组合原理（闭锁原理）单重底板原理
连接类型底板连接
复位装置带弹簧复位
压缩空气 接口 人口按照标准ISO 5599-1制造的接地板
压缩空气连接 排气按照标准ISO 5599-1制造的接地板
压缩空气连接 先导 排气按照标准ISO 5599-1制造的接地板
功率 消耗 DC2 W
流动电导系数C5.2 l/(s*bar)
特点
标准化阀门系统
ISO 1 至 4 尺寸
坚固设计
集成排气节流阀
多个电压范围
压力范围高可达 16 bar
CNOMO 接口
尺寸小
切换速度快
通过在线配置器轻松灵活地进行特定个性化配置

 03 系列阀岛阀门系统
R480034030
 03/05 系列为紧凑搬运系统和复杂自动化解决方案奠定可靠基础。03/05 提供智能的机器安全解决方案，降低您在创造安全设计中的工作量。AES 整合了现场总线和 I/O 模块，并符合分布式控制的所有要求。
03/05 系列易于配置、使用和扩展，并且而且由于 OPC UA 和数字孪生技术的集成，该系列产品能对未来 IIoT 支持
模块化概念
满足机器安全需求的智能解决方案
适合紧凑的搬运系统和复杂的自动化解决方案
Multipol 或现场总线连接实现较强的连接性
集成各类 I/O 模块
重量轻
低能耗
满足全球自动化技术要求，甚至达到 UL 技术规格和 ATEX 区域标准
03/05-BP 系列可以组装到机柜内
通过在线配置器轻松灵活地进行特定个性化配置
OPC UA 集成无需更改或通过 PLC 即可轻松访问数据和分析
集成数字孪生提高生产力和效率
规格
操作电子
额定流量Qn300 l/min
换向原理5/2
小运行压力-0.9 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10 / +10
手动控制装置锁定式
操作元件单线圈
密封原理软密封
先导外部的
阀门结构形式滑阀，正重叠
连接类型底板连接
复位装置带弹簧复位/空气弹簧复位
组合原理（闭锁原理）底板原理
控制压力小3 bar
大控制压力8 bar
低环境温度-10 °C
高环境温度60 °C
介质温度小值-10 °C
介质温度大值60 °C
介质压缩空气
颗粒大小 max.40 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3


安沃驰 HF03-LG 系列阀组系统
R480276091
安沃驰 HF03-LG 系列阀组系统是各式应用的理想选择。各种连接和模块化方案使之功能多样。
模块化设计，多可包含 32 个阀门和 32 个线圈
高达 850 l/min 的流量
每个线圈 0.35 W 的导阀
塑料底板和端板减轻了重量
直接安装在组合系统剖面上
Multipol 或现场总线连接实现较强的连接性
集成接头及所有连接件指向一致
规格
操作电子
额定流量Qn850 l/min
换向原理2x3/2
结构常闭/常闭
小运行压力-0.9 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-15 / +20
手动控制装置锁定式
密封原理软密封
先导外部的
合格证书UR (Underwriters Laboratories)
预控阀的宽度16 mm
阀门结构形式滑阀，正重叠
连接类型底板连接
组合原理（闭锁原理）单重底板原理
控制压力小2.5 bar
大控制压力10 bar
低环境温度0 °C
高环境温度50 °C
介质温度小值0 °C
介质温度大值50 °C
介质压缩空气
颗粒大小 max.5 μm
压缩空气中的含油量 小.,0 mg/m3



安沃驰二位三通换向阀, 系列 565 5653010000
V565-3/2NC-SR-NO_COIL
安沃驰 563/565/567 系列铝质外壳产品适合安装到单个或多个歧管底座上，流速性能高达 13620 l/min，工作压力可高达 30 bar。
规格
操作电子
额定流量Qn4240 l/min
换向原理3/2
结构常开/常闭
小运行压力3.5 bar
大运行压力10 bar
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
阀门结构形式提动阀
带有导线盒的基础阀门不带线圈的基阀
连接类型底板连接
控制压力小3.5 bar
大控制压力10 bar
低环境温度-20 °C
高环境温度50 °C
介质温度小值-20 °C
介质温度大值50 °C
介质压缩空气
颗粒大小 max.5 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
压缩空气 接口 人口G 1/2
暂载率100
重量0.75 kg
特点
坚固的铝质外壳
模块组装
适用于高流速/高工作压力
恶劣环境的理想选择
带气动操作的版本其应用温度可高达 120°C


安沃驰快速排气阀
R431003041
安沃驰系列快速排气阀属于气动式快速排气阀，主体材质为铝或聚合物。它们可以提高气缸、离合器或其他气动设备的排放速度。灵敏的内部大型空气通道快速排气，加快运行速度，并采用特殊隔膜，避免涉及排气阀门的颤动。
Qn 1至2  9700升/分钟
阀门类型 提升阀
端口尺寸 3/4 NPTF
压缩空气接头 3/4 NPTF
压缩空气连接2 3/4 NPTF
大工作压力 10.3bar
低至高环境温度 -40°C-71°C
Qn 1 至 2 = 1000 l/min ... 11950 l/min
Qn 2 至 3 = 1840 l/min ... 13450 l/min


安沃驰二位五通换向阀, 系列 CERAM, 尺寸4
R432006341
CERAM-ISO4-5/2DS-24VDC-I
规格
操作电子
额定流量Qn7500 l/min
换向原理5/2
小运行压力0 bar
大运行压力10.3 bar
工作电压DC24 V
电压偏差 DC-10 / +10
手动控制装置锁定式, 按钮式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
操作元件双线圈
密封原理Ceramic
先导内部
标准ISO 5599-1
预控阀的宽度30 mm CNOMO
尺寸ISO 4
阀连接器无阀连接器
连接类型底板连接
组合原理（闭锁原理）单重底板原理
可以组装成块可以组装成块
控制压力小2 bar
大控制压力10.3 bar
低环境温度-15 °C
高环境温度66 °C
介质温度小值-15 °C
特点
Qn 大为 1.1 Cv … 7.5 Cv

安沃驰传感器固定设备, 系列 CB1 R422100250
CB1-KHZ-012-100-ST6 KLEMMHALTER
规格
用于系列KHZ
材料：外壳铝材
重量0.034 kg
特点
在各种气缸系列上安装传感器

安沃驰传感器, 系列 ST6 R412022876
ST6-R3-M12T-030
磁性接近传感器
安沃驰 ST6 系列传感器适用于安装在 6 mm T-槽中以及气缸上。它们适合安装到所有安沃驰圆形气缸、拉杆气缸以及型材气缸上。凭借其优化、紧凑的外形，该传感器可以嵌入到现有沟槽中，并集成到任何机器环境中，甚至使用传感器固定。传感器侧面的固定肋有助于实现简单的安装，包括难以碰到的位置或在头顶上方组装。耐用的安装螺钉将传感器固定在所需位置，并可承受冲击或振动。
规格
直接安装用于系列PRA, PRE, CCI, KPZ, SSI, GPC, CVI
间接安装用于系列TRB, ITS, CCL-IS, MNI, CSL-RD, RPC, ICS-D2, ICM, KHZ, TRR
凹槽宽度6 mm T-沟槽
电缆带电缆
连接方式型簧片型
滞环≥ 0,2 mT
开关容量3 针管道：大  6 W
合格证书CE认证, cULus, RoHS, UL (Underwriters Laboratories)
防护等级IP65, IP67
低环境温度-30 °C
高环境温度80 °C
大的电压降≤ 0,1 V
换向电流(开关电流)，直流电，大值.0.3 A
换向电流(开关电流)，交流电，大值.0.5 A
工作频率400 Hz
开关点精度±0,1 mT
开关逻辑电路常开
发光二极管状态显示黄色
电气连接 2, 螺纹尺寸M12x1, 多芯插头
电气连接 2, 极数4-針
小工作电压 DC10 V DC
大工作电压 DC30 V DC
小工作电压 AC10 V AC
工作电压 AC，大值30 V AC
防短路能力反极性保护
特点
适用于标准化 6 mm 沟槽的通用传感器
从螺母上方安装（“插入式”安装）
具有不同导线长度和连接的各类版本
组合安装螺钉、六角插座、沟槽螺钉
提供 ATEX 认证型号
有高低温版的橡胶密封。

安沃驰压力传感器, 系列 PE5 R412010773
PE5-A1-G014-000-100-M12
PE5 系列压力传感器
安沃驰 PE5 系列电子压力传感器结合了电子度和多种功能，具有高的用户易用性。
规格
大工作电压 DC30 V DC
开关压力，小值/0 bar
开关压力，大值10 bar
合格证书不含LABS, 符合 REACH 标准, RoHS, cULus, CE认证
压缩空气接口型号内螺纹
压缩空气连接G 1/4
低环境温度0 °C
高环境温度60 °C
介质温度小值0 °C
介质温度大值60 °C
介质压缩空气（大 40 μm）
压缩空气中的含油量 大40 mg/m3
测量尺寸相对压力
显示颜色可调：绿色或红色, LCD 显示器, 4位
显示可设置为bar, MPa, inHg, kPa, psi
开关逻辑电路常开/常闭(可调节)
超压保险15 bar
冲击阻力 max.30 g
振动阻力5 g (10 - 150 Hz)
精度（100％满量程）±1,5 10 - 30°C的温度范围, ± 2  包括温度波动
重复精度按（相对于终值）± 0,2
转换时间< 5 ms
开关点调节范围0 ... 100
返回连接点调节范围0 ... 100
滞环可调节的
特点
经简化的菜单导航符合 VDMA 标准
防护等级提高到 IP65 和 IP67
包含零点偏移功能
自由选择 PNP、NPN， 可自由选择
电流和电压间开关的选项
UL 认证，无 PWIS
符合 CE、RoHS 和 Reach 标准

安沃驰传感器, 系列 SN2 0830100468
SN2-R2-M008-030 PA
磁性接近传感器
安沃驰 SN2 系列传感器适用气缸范围广泛。凭借其通用的功能和形式，SN2 系列传感器适用于多种行业和应用。特别坚固的簧片传感器设计，适用于高达 240 VAC 交流电的宽电压范围。
规格
间接安装用于系列TRB, PRA, ITS, MNI, CSL-RD, ICM, RPC, TRR, FLT, CVI
结构延长脉冲持续时间
连接方式型簧片型
开关容量10 W / 10 VA
防护等级IP67
低环境温度-20 °C
高环境温度80 °C
大的电压降2,1 V + I*Rs
保护电阻1,3 Ω
换向电流(开关电流)，直流电，大值.0.3 A
换向电流(开关电流)，交流电，大值.0.5 A
开关点精度±0,1 mT
发光二极管状态显示黄色
电气连接 2, 螺纹尺寸M8, 多芯插头
电气连接 2, 极数2-針
小工作电压 DC12 V DC
大工作电压 DC36 V DC
小工作电压 AC12 V AC
工作电压 AC，大值30 V AC
防短路能力反极性保护
冲击阻力100 g / 11 ms
振动阻力30 g (50 - 2000 Hz)
材料：外壳聚酰胺
特点
适合通用应用的立方型传感器解决方案
各种传感器安装方式，满足应用需求
传感器外壳或自由线端上直接带一个 M8 插头（2-、3- 和 4 针）
线可以直接安装在外壳上，使用便捷
提供带脉冲展宽的其他型号
提供带脉冲展宽的其他型号
提供簧片及电子 PNP 传感器型号

安沃驰二位五通换向阀, 系列 LS04-AF R422103562
LS04-5/2SR-024DC-AF-I-M8-D6-NEW
安沃驰电磁阀 LS04 系列轻质滑阀的聚酰胺和铝材料外壳节省了空间。该阀门适合直接安装在移动机器和系统部件上。
规格
操作电子
额定流量Qn310 l/min
换向原理5/2
压缩空气 接口 出口 6
小运行压力3 bar
大运行压力7 bar
工作电压DC24 V
电压偏差 DC-10 / +10
手动控制装置按钮式
电气连接 类型多芯插头
电气连接 尺寸M8
电气连接 极数3-針
操作元件单线圈
密封原理软密封
先导内部
阀门结构形式滑阀，正重叠
连接类型管式连接
复位装置带弹簧复位
低环境温度-10 °C
高环境温度50 °C
介质温度小值-10 °C
介质温度大值50 °C
介质压缩空气
颗粒大小 max.5 μm
压缩空气中的含油量 小.,0 mg/m3
特点
结构紧凑、质量轻
可快速切换
集成便捷
适合移动应用

安沃驰二位五通换向阀, 系列 581, 尺寸4 5814170650
V581-5/2SR-024DC-I4-1CNO-LBX-AA-X-C-T0
 581 系列符合 ISO 5599-1 阀门标准。该系列模块化水平高，具备各种阀门功能，提供一体化节流阀、各类先导线圈以及种类齐全的配件。
规格
操作电子
额定流量Qn6000 l/min
换向原理5/2
压缩空气 接口 出口按照标准ISO 5599-1制造的接地板
小运行压力3 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10 / +10
手动控制装置锁定式, 按钮式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
操作元件单线圈
密封原理软密封
先导内部
标准ISO 5599-1
预控阀的宽度30x22 mm CNOMO
阀门结构形式滑阀
组合原理（闭锁原理）单重底板原理
连接类型底板连接
复位装置带弹簧复位
压缩空气 接口 人口按照标准ISO 5599-1制造的接地板
压缩空气连接 排气按照标准ISO 5599-1制造的接地板
压缩空气连接 先导 排气M5
功率 消耗 DC2 W
流动电导系数C24.5 l/(s*bar)
特点
标准化阀门系统
ISO 1 至 4 尺寸
坚固设计
集成排气节流阀
多个电压范围
压力范围高可达 16 bar
CNOMO 接口
尺寸小
切换速度快
通过在线配置器轻松灵活地进行特定个性化配置

安沃驰二位五通换向阀, 系列 581, 尺寸1 5811151160
V581-5/2SR-024DC-I1-1P15-LUD-PP-X-C-T1
 581 系列符合 ISO 5599-1 阀门标准。该系列模块化水平高，具备各种阀门功能，提供一体化节流阀、各类先导线圈以及种类齐全的配件。
规格
操作电子
额定流量Qn1400 l/min
换向原理5/2
压缩空气 接口 出口按照标准ISO 5599-1制造的接地板
小运行压力3 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10 / +10
手动控制装置按钮式
电气连接 类型多芯插头
电子连接3-針
操作元件单线圈
密封原理软密封
先导内部
标准ISO 5599-1
预控阀的宽度15 mm
阀门结构形式滑阀
组合原理（闭锁原理）单重底板原理
连接类型底板连接
复位装置带弹簧复位
压缩空气 接口 人口按照标准ISO 5599-1制造的接地板
压缩空气连接 排气按照标准ISO 5599-1制造的接地板
压缩空气连接 控制接口 输入按照标准ISO 5599-1制造的接地板
压缩空气连接 先导 排气按照标准ISO 5599-1制造的接地板
功率 消耗 DC2.2 W
特点
标准化阀门系统
ISO 1 至 4 尺寸
坚固设计
集成排气节流阀
多个电压范围
压力范围高可达 16 bar
CNOMO 接口
尺寸小
切换速度快
通过在线配置器轻松灵活地进行特定个性化配置

安沃驰三位五通换向阀, 系列 581, 尺寸1 5811590650
V581-5/3EC-024DC-I1-2CNO-LBX-AA-X-C-T0
 581 系列符合 ISO 5599-1 阀门标准。该系列模块化水平高，具备各种阀门功能，提供一体化节流阀、各类先导线圈以及种类齐全的配件。
规格
操作电子
额定流量Qn1100 l/min
换向原理5/3
结构中位排气
压缩空气 接口 出口按照标准ISO 5599-1制造的接地板
小运行压力3 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10 / +10
手动控制装置锁定式, 按钮式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
密封原理软密封
先导内部
标准ISO 5599-1
预控阀的宽度30x22 mm CNOMO
阀门结构形式滑阀
组合原理（闭锁原理）单重底板原理
连接类型底板连接
压缩空气 接口 人口按照标准ISO 5599-1制造的接地板
压缩空气连接 排气按照标准ISO 5599-1制造的接地板
压缩空气连接 先导 排气M5
功率 消耗 DC2 W
流动电导系数C4.3 l/(s*bar)
尺寸ISO 1
特点
标准化阀门系统
ISO 1 至 4 尺寸
坚固设计
集成排气节流阀
多个电压范围
压力范围高可达 16 bar
CNOMO 接口
尺寸小
切换速度快
通过在线配置器轻松灵活地进行特定个性化配置

安沃驰三位五通换向阀, 系列 TC08 0820061251
TC08-5/3CC-DO-024DC-E-M8X1_4P-SGL
 TC08/TC15 系列包括多种滑阀，其外壳由高性能聚合物制成，具有坚固且灵活的金属插件。其设计用于 800 至 1500 l/min 的流速性能。这些换向阀易于组装，使其适合需要在有限空间中获得高的应用。
规格
操作电子
额定流量Qn700 l/min
换向原理5/3
结构中位封闭
压缩空气 接口 出口G 1/8
小运行压力-0.9 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10 / +10
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸M8
电气连接 极数4-針
操作元件双线圈
密封原理软密封
先导外部的
预控阀的宽度15 mm
阀门结构形式滑阀，正重叠
连接类型管式连接
控制压力小3 bar
大控制压力10 bar
低环境温度-10 °C
高环境温度50 °C
介质温度小值-10 °C
介质温度大值50 °C
特点
实现安装空间和流速优异的性价比
电子连接选择范围广
电动或气动操控
使用寿命长
可调整线圈，含四个 90° 位置

安沃驰四位五通换向阀, 系列 740 5727505302
V740-5/4CC-DI06-NONE-07-BASIC
 740/840 系列方向控制阀采用软质无磨损膜片技术。其简单但又坚固可靠的设计适合各种空气质量，可重复性强，使用寿命很长。防腐蚀聚酰胺外壳弹性上佳，同样也适合尘土和潮湿环境。
规格
操作电子
额定流量Qn700 l/min
换向原理5/4
结构中位封闭
压缩空气 接口 出口 8x1
小运行压力3 bar
大运行压力10 bar
手动控制装置按钮式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
密封原理软密封
先导内部
ATEXATEX 中可选
阀门结构形式膜片式中心阀
带有导线盒的基础阀门不带线圈的基阀
连接类型管式连接
组合原理（闭锁原理）单重底板原理, 盘式原理
可以组装成块可以组装成块
低环境温度-15 °C
高环境温度50 °C
介质温度小值-15 °C
介质温度大值50 °C
介质压缩空气
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
特点
坚固耐用的聚合物外壳
适合各种空气质量
持续的高重复性
可进行底板组装和模块组装
有的版本还提供 UL 和 ATEX 线圈

安沃驰二位三通换向阀, 系列 DO35 0820005201
DO35-3/2NO-G018-024DC
安沃驰 DO 系列采用直接电气操作，为所有经典的先导控制功能提供了简单、坚固和可靠的解决方案。
规格
操作电子
换向原理3/2
结构常开
压缩空气 接口 出口G 1/8
小运行压力0 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10 / +10
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
密封原理软密封
阀门结构形式提动阀
连接类型管式连接
复位装置带弹簧复位
低环境温度-10 °C
高环境温度50 °C
介质温度小值-10 °C
介质温度大值50 °C
介质压缩空气
颗粒大小 max.5 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
压缩空气 接口 人口G 1/8
压缩空气连接 排气G 1/8
特点
提供多种连接方案
组装在端子排上
广泛的电压范围
提供 ATEX 认证型号

安沃驰二位五通换向阀, 系列 579 5790800220
V579-5/2OC-DA06-024DC-04-RV1
安沃驰 490/579/589 系列拥有一个坚固耐用的聚合物外壳，可以独立安装，也可以模块化安装。电压范围大，并且采用快速气动接头连接。
规格
操作电子
额定流量Qn520 l/min
换向原理5/2
结构NC
压缩空气 接口 出口 6x1
小运行压力2 bar
大运行压力8 bar
工作电压DC24 V
电压偏差 DC-10 / +10
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸ISO 15217, C 型
密封原理软密封
先导内部
阀门结构形式提动阀
连接类型管式连接
复位装置带弹簧复位
组合原理（闭锁原理）进气阀
可以组装成块可以组装成块
低环境温度-15 °C
高环境温度50 °C
介质温度小值-15 °C
介质温度大值50 °C
介质压缩空气
颗粒大小 max.5 μm
特点
集成连接
提供单独或模块组装
电压范围广
适用于工业环境的系列

安沃驰二位五通换向阀, 系列 581, 尺寸1 5811111100
V581-5/2SR-024DC-I1-1P22-HBX-PA-X-C-T1
 581 系列符合 ISO 5599-1 阀门标准。该系列模块化水平高，具备各种阀门功能，提供一体化节流阀、各类先导线圈以及种类齐全的配件。
规格
操作电子
额定流量Qn1400 l/min
换向原理5/2
压缩空气 接口 出口按照标准ISO 5599-1制造的接地板
小运行压力3 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10 / +10
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸B型 工业
操作元件单线圈
密封原理软密封
先导内部
标准ISO 5599-1
预控阀的宽度22 mm
阀门结构形式滑阀
组合原理（闭锁原理）单重底板原理
连接类型底板连接
复位装置带弹簧复位
压缩空气 接口 人口按照标准ISO 5599-1制造的接地板
压缩空气连接 排气按照标准ISO 5599-1制造的接地板
压缩空气连接 先导 排气M5
功率 消耗 DC5 W
流动电导系数C5.2 l/(s*bar)
特点
标准化阀门系统
ISO 1 至 4 尺寸
坚固设计
集成排气节流阀
多个电压范围
压力范围高可达 16 bar
CNOMO 接口
尺寸小
切换速度快
通过在线配置器轻松灵活地进行特定个性化配置

安沃驰二位五通换向阀, 系列 581, 尺寸3 5813170650
V581-5/2SR-024DC-I3-1CNO-LBX-AA-X-C-T0
 581 系列符合 ISO 5599-1 阀门标准。该系列模块化水平高，具备各种阀门功能，提供一体化节流阀、各类先导线圈以及种类齐全的配件。
规格
操作电子
额定流量Qn4800 l/min
换向原理5/2
压缩空气 接口 出口按照标准ISO 5599-1制造的接地板
小运行压力3 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10 / +10
手动控制装置锁定式, 按钮式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
操作元件单线圈
密封原理软密封
先导内部
标准ISO 5599-1
预控阀的宽度30x22 mm CNOMO
阀门结构形式滑阀
组合原理（闭锁原理）单重底板原理
连接类型底板连接
复位装置带弹簧复位
压缩空气 接口 人口按照标准ISO 5599-1制造的接地板
压缩空气连接 排气按照标准ISO 5599-1制造的接地板
压缩空气连接 先导 排气M5
功率 消耗 DC2 W
流动电导系数C18.9 l/(s*bar)
特点
标准化阀门系统
ISO 1 至 4 尺寸
坚固设计
集成排气节流阀
多个电压范围
压力范围高可达 16 bar
CNOMO 接口
尺寸小
切换速度快
通过在线配置器轻松灵活地进行特定个性化配置

安沃驰二位五通换向阀, 系列 CD12 5725450220
CD12-5/2XX-AR-024DC-I-G012-G012-EN175301
 安沃驰 CD 系列由多种滑阀组成，具有极为耐用的锌压铸件外壳。CD 系列的电动、气动或机械式操作元件（滚轮、操纵杆、踏板或推杆）使之非常适合恶劣应用环境。
规格
操作电子
额定流量Qn4100 l/min
换向原理5/2
压缩空气 接口 出口G 1/2
小运行压力2 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10 / +10
手动控制装置按钮式, 锁定式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
电气连接 极数3-針
操作元件单线圈
密封原理软密封
先导内部
预控阀的宽度30 mm
阀门结构形式滑阀，正重叠
连接类型管式连接
复位装置带空气弹簧复位
控制压力小2 bar
大控制压力10 bar
低环境温度-25 °C
高环境温度50 °C
介质温度小值-25 °C
介质温度大值50 °C
特点
坚固耐用的设计
在底板上组装
适用于的温度范围
耐电压波动
提供 ATEX 认证型号

安沃驰安全阀R412007542
