安沃驰E/P压力调节阀R414002004，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，库存，价格实惠；热诚欢迎新老客户咨询购买！

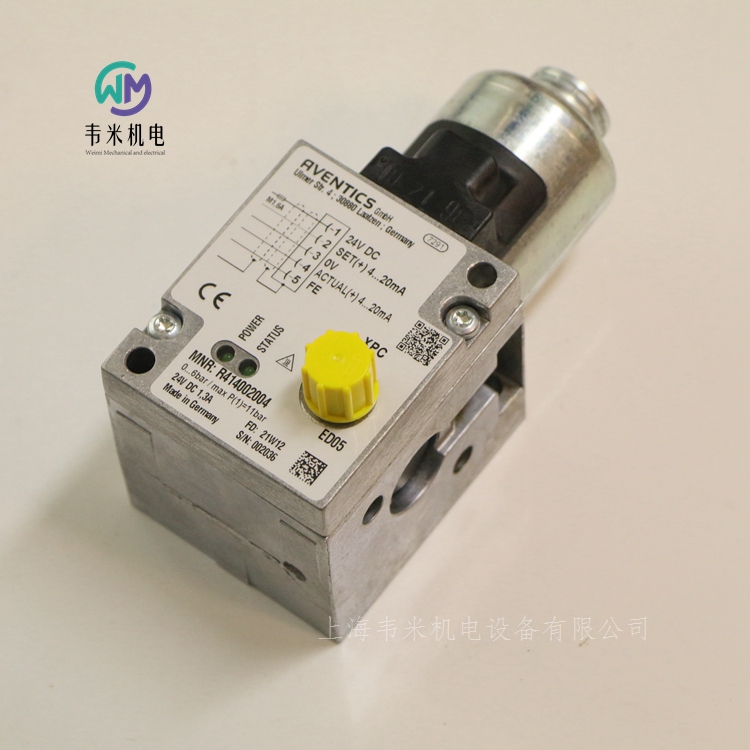

安沃驰E/P压力调节阀, 系列 ED05 R414002004
ED05-000-060-420-1M12A
安沃驰 ED05 系列通过融合数字控制电子部件和创新性比例阀技术，保证了灵敏的压力控制。坚固耐用的提升阀技术、大开口横截面以及软密封阀组，使阀门抗污染性强。
规格
结构特点提动阀
合格证书CE认证
小运行压力0 bar
大运行压力11 bar
低环境温度0 °C
高环境温度70 °C
压缩空气 接口 人口G 1/4
压缩空气 接口 出口G 1/4
压缩空气连接 排气G 1/4
介质压缩空气
额定流量Qn1000 l/min
控制方式模拟量
工作电压DC24 V
滞环< 0,06 bar
安装位置α = 0-90° β = 0-90°
允许的脉动5%
防护等级IP65
电气连接通过信号接口
信号连接(输入和输出比特)
信号连接多芯插头
信号连接M12
信号连接5-針
实际值输出端4 ... 20 mA
设定值输入端4 ... 20 mA
压力调节范围 min.0 bar
特点
定制化的按需压力控制
坚固耐用的提升阀技术保障较长的使用寿命
流量大，适合各种任务
高动态性直接作用技术
无可磨损导阀或膜片
各种电气连接选项

安沃驰二位五通换向阀, 系列 ST R422002213
VVST-5/2SR-PAN
安沃驰 ST 系列提供丰富的带硬化不锈钢外壳的滑阀。金属密封系统不仅确保控制质量，还延长使用寿命。ST 系列的电动、气动或机械式操作元件（滚轮、操纵杆、踏板、按钮或推杆）使之非常适合严苛应用环境和面板安装。
规格
操作机械式
额定流量Qn280 l/min
换向原理5/2
压缩空气 接口 出口G 1/8
小运行压力-0.95 bar
大运行压力10 bar
操作元件单线圈
操作元件安装板安装
密封原理金属密封
结构特点滑阀
底板连接管式连接
封闭方式，封闭类型不可锁定
操纵力(驱动力)，小值11 N
低环境温度-15 °C
高环境温度80 °C
介质温度小值-15 °C
介质温度大值80 °C
介质压缩空气
压缩空气中的含油量 小.,5 mg/m3
压缩空气中的含油量 大25 mg/m3
颗粒大小 max.5 μm
压缩空气接口型号内螺纹
压缩空气 接口 人口G 1/8
压缩空气连接 排气G 1/8
安装螺钉M4 带有内六角
特点
不锈钢外壳
金属对金属密封
提供多种机械操作元件
面板安装

安沃驰二位五通换向阀, 系列 ST R422002214
VVST-5/2AR-PAN
安沃驰 ST 系列提供丰富的带硬化不锈钢外壳的滑阀。金属密封系统不仅确保控制质量，还延长使用寿命。ST 系列的电动、气动或机械式操作元件（滚轮、操纵杆、踏板、按钮或推杆）使之非常适合严苛应用环境和面板安装。
规格
操作机械式
额定流量Qn280 l/min
换向原理5/2
压缩空气 接口 出口G 1/8
小运行压力-0.95 bar
大运行压力10 bar
操作元件双线圈
操作元件安装板安装
密封原理金属密封
结构特点滑阀
底板连接管式连接
封闭方式，封闭类型不可锁定
控制压力小2 bar
大控制压力10 bar
低环境温度-15 °C
高环境温度80 °C
介质温度小值-15 °C
介质温度大值80 °C
介质压缩空气
压缩空气中的含油量 小.,5 mg/m3
压缩空气中的含油量 大25 mg/m3
颗粒大小 max.5 μm
压缩空气接口型号内螺纹
压缩空气 接口 人口G 1/8
压缩空气连接 排气G 1/8
特点
不锈钢外壳
金属对金属密封
提供多种机械操作元件
面板安装

安沃驰二位五通换向阀, 系列 CD04 5634230100
CD04-5/2XX-SR-HLX-G018-G018-S
 安沃驰 CD 系列由多种滑阀组成，具有极为耐用的锌压铸件外壳。CD 系列的电动、气动或机械式操作元件（滚轮、操纵杆、踏板或推杆）使之非常适合恶劣应用环境。
规格
操作机械式
额定流量Qn900 l/min
换向原理5/2
压缩空气 接口 出口G 1/8
小运行压力-0.95 bar
大运行压力10 bar
操作元件单线圈
操作元件手柄，带定位，不带定位
密封原理软密封
结构特点滑阀，正重叠
底板连接管式连接
封闭方式，封闭类型不可锁定
操纵力(驱动力)，小值15 N
低环境温度-20 °C
高环境温度65 °C
介质温度小值-20 °C
介质温度大值65 °C
介质压缩空气
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大1 mg/m3
颗粒大小 max.50 μm
压缩空气接口型号内螺纹
压缩空气 接口 人口G 1/8
压缩空气连接 排气G 1/8
重量0.38 kg
特点
坚固耐用的设计
在底板上组装
适用于的温度范围
耐电压波动
提供 ATEX 认证型号


安沃驰二位五通换向阀, 系列 ST 0820403002
VVST-5/2SR-ROL
安沃驰 ST 系列提供丰富的带硬化不锈钢外壳的滑阀。金属密封系统不仅确保控制质量，还延长使用寿命。ST 系列的电动、气动或机械式操作元件（滚轮、操纵杆、踏板、按钮或推杆）使之非常适合严苛应用环境和面板安装。
规格
操作机械式
额定流量Qn280 l/min
换向原理5/2
压缩空气 接口 出口G 1/8
小运行压力-0.95 bar
大运行压力10 bar
操作元件单线圈
操作元件滚轮
密封原理金属密封
结构特点滑阀
底板连接管式连接
封闭方式，封闭类型不可锁定
操纵力(驱动力)，小值6.5 N
低环境温度-15 °C
高环境温度80 °C
介质温度小值-15 °C
介质温度大值80 °C
介质压缩空气
压缩空气中的含油量 小.,5 mg/m3
压缩空气中的含油量 大25 mg/m3
颗粒大小 max.5 μm
压缩空气接口型号内螺纹
压缩空气 接口 人口G 1/8
压缩空气连接 排气G 1/8
安装螺钉M4 带有内六角
特点
不锈钢外壳
金属对金属密封
提供多种机械操作元件
面板安装



安沃驰三位四通换向阀, 系列 563 018 5630181100
VR04-4/3EC-LEV
 563/018/131 系列方向控制阀
安沃驰 563 018/131 系列为手动操控提动阀，流速为 300 l/min（563 018 系列）和 1100 l/min（563 131 系列）。其设计简单而又坚固，可随时投入应用，即便佩戴工作手套时也可以轻松操作。
规格
操作机械式
额定流量Qn300 l/min
换向原理4/3
结构中位排气
压缩空气 接口 出口G 1/8
小运行压力0 bar
大运行压力10 bar
操作元件单线圈
操作元件手柄, 带定位
密封原理软密封
结构特点提动阀
底板连接管式连接
封闭方式，封闭类型不可锁定
低环境温度-25 °C
高环境温度80 °C
介质温度小值-25 °C
介质温度大值80 °C
介质压缩空气
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
颗粒大小 max.50 μm
压缩空气接口型号内螺纹
压缩空气 接口 人口G 1/8
压缩空气连接 排气G 1/8
重量0.24 kg
特点
坚固且轻便
极为可靠
适用于温度



安沃驰二位五通换向阀, 系列 ST 0820403019
VVST-5/2DM-PLU
安沃驰 ST 系列提供丰富的带硬化不锈钢外壳的滑阀。金属密封系统不仅确保控制质量，还延长使用寿命。ST 系列的电动、气动或机械式操作元件（滚轮、操纵杆、踏板、按钮或推杆）使之非常适合严苛应用环境和面板安装。
规格
操作机械式
额定流量Qn280 l/min
换向原理5/2
压缩空气 接口 出口G 1/8
小运行压力-0.95 bar
大运行压力10 bar
操作元件双线圈
操作元件冲杆
密封原理金属密封
结构特点滑阀
底板连接管式连接
封闭方式，封闭类型不可锁定
操纵力(驱动力)，小值5 N
低环境温度-15 °C
高环境温度80 °C
介质温度小值-15 °C
介质温度大值80 °C
介质压缩空气
压缩空气中的含油量 小.,5 mg/m3
压缩空气中的含油量 大25 mg/m3
颗粒大小 max.5 μm
压缩空气接口型号内螺纹
压缩空气 接口 人口G 1/8
压缩空气连接 排气G 1/8
安装螺钉M4 带有内六角
特点
不锈钢外壳
金属对金属密封
提供多种机械操作元件
面板安装




安沃驰二位三通换向阀, 系列 AP 0820408002
VVAP-3/2NC-ROL
 AP 系列安沃驰产品具有多种带铝质外壳的提升阀。AP 系列提供致动控制型号（滚轮、操纵杆、踏板、按钮或推杆），是适用于自动化系统和面板安装的通用解决方案。
规格
操作机械式
换向原理3/2
压缩空气 接口 出口M5
小运行压力0 bar
大运行压力10 bar
操作元件滚轮
结构特点提动阀
底板连接管式连接
低环境温度-30 °C
高环境温度80 °C
介质温度小值-30 °C
介质温度大值80 °C
介质压缩空气
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
颗粒大小 max.5 μm
压缩空气接口型号内螺纹
压缩空气 接口 人口M5
额定流量Qn 1 向 2190 l/min
额定流量 Qn 2 向 3150 l/min
重量0.05 kg
材料：外壳铝材
密封件材料树胶
特点
轻盈、高适应性的阀门
多种机械操作元件
面板安装




安沃驰换向阀（或） 0821000002
SDC G1/8
规格
密封原理软密封
结构特点提动阀
介质压缩空气
颗粒大小 max.5 μm
低环境温度0 °C
高环境温度80 °C
介质温度小值0 °C
介质温度大值80 °C
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大1 mg/m3
逻辑功能换向阀（或）
连接类型管式连接
压缩空气 接口 人口G 1/8
压缩空气 接口 出口G 1/8
额定流量Qn640 l/min
小运行压力1 bar
大运行压力10 bar
重量0.038 kg
材料：外壳铝材
密封件材料树胶
材料 螺纹管套钢, 铝材

安沃驰截止阀 0821003075
G1/8
规格
固定方式可旋紧
结构特点提动阀
介质压缩空气
压缩空气接口 1G 1/8
类型 压缩空气接口 1内螺纹
压缩空气接口 2G 1/8
压缩空气接口 2 型号外螺纹
接口12G 1/8
低环境温度-20 °C
高环境温度80 °C
介质温度小值-20 °C
介质温度大值80 °C
小运行压力2 bar
大运行压力10 bar
额定流量 Qn 2 向 1340 l/min
重量0.059 kg
材料：外壳黄铜
密封件材料树胶
特点
Qn = 340 l/min ... 680 l/min

安沃驰单向阀, 系列 NR01 5340981300
ZZ99-G012-G012
规格
压缩空气接口 1G 1/2
类型 压缩空气接口 1内螺纹
固定方式线路安装
压缩空气接口 2 型号内螺纹
结构特点提动阀
压缩空气接口 2G 1/2
额定流量Qn 1 向 22200 l/min
小运行压力0.5 bar
大运行压力15 bar
低环境温度-10 °C
高环境温度60 °C
介质温度小值-10 °C
介质温度大值60 °C
介质压缩空气
重量0.283 kg
材料：外壳黄铜
密封件材料树胶

安沃驰单向阀, 系列 NR01 5340981400
ZZ99-G034-G034
规格
压缩空气接口 1G 3/4
类型 压缩空气接口 1内螺纹
固定方式线路安装
压缩空气接口 2 型号内螺纹
结构特点提动阀
压缩空气接口 2G 3/4
额定流量Qn 1 向 26200 l/min
小运行压力0.5 bar
大运行压力15 bar
低环境温度-10 °C
高环境温度60 °C
介质温度小值-10 °C
介质温度大值60 °C
介质压缩空气
重量0.38 kg
材料：外壳黄铜
密封件材料树胶




安沃驰换向阀（梭阀） 5342010100
NW4 G1/8
规格
密封原理软密封
结构特点提动阀
介质压缩空气
颗粒大小 max.5 μm
低环境温度-20 °C
高环境温度70 °C
介质温度小值-20 °C
介质温度大值70 °C
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大1 mg/m3
压缩空气 接口 人口G 1/8
压缩空气 接口 出口G 1/8
额定宽度 NW4 mm
小运行压力0.5 bar
大运行压力10 bar
重量0.12 kg
材料：外壳铝材
密封件材料树胶
材料 螺纹管套铝材




安沃驰压力传感器, 系列 PE5 R412010769
PE5-A1-G014-V10-000-M12
规格
大工作电压 DC30 V DC
开关压力，小值/-1 bar
开关压力，大值0 bar
合格证书符合 REACH 标准, CE认证, RoHS, cULus, 不含LABS
压缩空气接口型号内螺纹
压缩空气连接G 1/4
低环境温度0 °C
高环境温度60 °C
介质温度小值0 °C
介质温度大值60 °C
介质压缩空气（大 40 μm）
压缩空气中的含油量 大40 mg/m3
测量尺寸相对压力
显示颜色可调：绿色或红色, LCD 显示器, 4位
显示可设置为bar, kPa, MPa, inHg, psi
开关逻辑电路常开/常闭(可调节)
超压保险5 bar
冲击阻力 max.30 g
振动阻力5 g (10 - 150 Hz)
精度（100满量程）± 2 % 包括温度波动, ±1,5% 10 - 30°C的温度范围
重复精度按%（相对于终值）± 0,2 %
转换时间< 5 ms
开关点调节范围0 ... 100
返回连接点调节范围0 ... 100
滞环可调节的
特点
经简化的菜单导航符合 VDMA 标准
防护等级提高到 IP65 和 IP67
包含零点偏移功能
自由选择 PNP、NPN， 可自由选择
电流和电压间开关的选项
UL 认证，无 PWIS
符合 CE、RoHS 和 Reach 标准

安沃驰传感器, 系列 ST6 R412022855
ST6-PN-K05U-030
磁性接近传感器
安沃驰 ST6 系列传感器适用于安装在 6 mm T-槽中以及气缸上。它们适合安装到所有安沃驰圆形气缸、拉杆气缸以及型材气缸上。凭借其优化、紧凑的外形，该传感器可以嵌入到现有沟槽中，并集成到任何机器环境中，甚至使用传感器固定。传感器侧面的固定肋有助于实现简单的安装，包括难以碰到的位置或在头顶上方组装。耐用的安装螺钉将传感器固定在所需位置，并可承受冲击或振动。
规格
直接安装用于气缸系列PRA, PRE, CCI, KPZ, SSI, GPC, CVI
间接安装用于气缸系列TRB, ITS, CCL-IS, MNI, CSL-RD, RPC, ICS-D2, ICM, KHZ, TRR
凹槽宽度6 mm T-沟槽
电缆带电缆
连接方式型电子 PNP
额定电流，接通状态< 30 mA
静态电流（无负荷）< 8 mA
滞环≥ 0,2 mT
合格证书CE认证, cULus, RoHS, UL (Underwriters Laboratories)
防护等级IP65, IP67, IP69K
低环境温度-30 °C
高环境温度80 °C
大的电压降≤ 2,5 V
换向电流(开关电流)，直流电，大值.0.13 A
工作频率1000 Hz
开关点精度±0,1 mT
开关逻辑电路常开
发光二极管状态显示黄色
电气连接 2, 类型开放式电缆终端
电气连接 2, 极数3-針
小工作电压 DC10 V DC
大工作电压 DC30 V DC
防短路能力短路保护, 反极性保护
冲击阻力30 g / 11 ms
振动阻力10 - 55 Hz, 1 mm
特点
适用于标准化 6 mm 沟槽的通用传感器
从螺母上方安装（“插入式”安装）
具有不同导线长度和连接的各类版本
组合安装螺钉、六角插座、沟槽螺钉
提供 ATEX 认证型号
有高低温版的橡胶密封。

安沃驰传感器, 系列 ST6 R412022866
ST6-R2-K03U-230 OHNE SCHUTZWIDERSTAND
磁性接近传感器
安沃驰 ST6 系列传感器适用于安装在 6 mm T-槽中以及气缸上。它们适合安装到所有安沃驰圆形气缸、拉杆气缸以及型材气缸上。凭借其优化、紧凑的外形，该传感器可以嵌入到现有沟槽中，并集成到任何机器环境中，甚至使用传感器固定。传感器侧面的固定肋有助于实现简单的安装，包括难以碰到的位置或在头顶上方组装。耐用的安装螺钉将传感器固定在所需位置，并可承受冲击或振动。
规格
直接安装用于气缸系列PRA, PRE, CCI, KPZ, SSI, GPC, CVI
间接安装用于气缸系列TRB, ITS, CCL-IS, MNI, CSL-RD, RPC, ICS-D2, ICM, KHZ, TRR
凹槽宽度6 mm T-沟槽
电缆带电缆
连接方式型簧片型
滞环≥ 0,2 mT
开关容量2 针管道：大 10 W
合格证书CE认证, RoHS, UL (Underwriters Laboratories)
防护等级IP65, IP67, IP69K
低环境温度-30 °C
高环境温度80 °C
大的电压降≤ 3,5 V
换向电流(开关电流)，直流电，大值.0.13 A
换向电流(开关电流)，交流电，大值.0.13 A
工作频率400 Hz
开关点精度±0,1 mT
开关逻辑电路常开
发光二极管状态显示黄色
电气连接 2, 类型开放式电缆终端
电气连接 2, 极数2-針
小工作电压 DC10 V DC
大工作电压 DC230 V DC
小工作电压 AC10 V AC
工作电压 AC，大值230 V AC
防短路能力反极性保护
特点
适用于标准化 6 mm 沟槽的通用传感器
从螺母上方安装（“插入式”安装）
具有不同导线长度和连接的各类版本
组合安装螺钉、六角插座、沟槽螺钉
提供 ATEX 认证型号
有高低温版的橡胶密封。

安沃驰二位五通换向阀, 系列 WV02 0820038602
WV02-5/2DS-024DC
安沃驰 WV02 系列带阳极氧化铝外壳滑阀的特点是开关时间短，开关压力小，而且低摩擦系数的密封件使之功耗也低。
规格
操作电子
额定流量Qn500 l/min
换向原理5/2
压缩空气 接口 出口G 1/8
小运行压力1.5 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置按钮式
电气连接 类型多芯插头
电气连接 尺寸ISO 15217, C 型
密封原理软密封
先导内部
预控阀的宽度15 mm
阀门结构形式滑阀，正重叠
连接类型管式连接
复位装置带弹簧复位/空气弹簧复位
控制压力小1.5 bar
大控制压力10 bar
低环境温度0 °C
高环境温度50 °C
介质温度小值0 °C
介质温度大值60 °C
介质压缩空气
颗粒大小 max.5 μm
特点
质量轻
可靠
开关时间短 (8-12 ms)
低功耗
可互换导阀
装配在阀组模块上

安沃驰二位五通换向阀, 系列 CD02-AL 0820038652
CD02-5/2DS-024DC
安沃驰 CD02-AL 系列符合 ISO 15407-1 标准。先导控制阀流速高达 650 l/min，由坚固的铝制阀体制成，具有独立的连接板以及阀系统。
规格
额定流量Qn450 l/min
换向原理5/2
压缩空气 接口 出口VDMA 02底板
小运行压力1.5 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置按钮式
电气连接 类型多芯插头
电气连接 尺寸ISO 15217, C 型
密封原理软密封
先导内部
标准ISO 15407-1
预控阀的宽度15 mm
阀门结构形式滑阀，正重叠
组合原理（闭锁原理）底板原理
连接类型底板连接
复位装置带弹簧复位/空气弹簧复位
压缩空气 接口 人口VDMA 02底板
压缩空气连接 排气VDMA 02底板
压缩空气连接 先导 排气VDMA 02底板
功率 消耗 DC2 W
尺寸18 mm
控制压力小1.5 bar
大控制压力10 bar
特点
尺寸为 18 mm 的标准化阀门系统
灵活且功能强大
通过在线配置器轻松灵活地进行特定个性化配置
可以组合 CD01-PA 使用

安沃驰二位五通换向阀, 系列 TC15 0820058126
TC15-5/2XX-SR-024DC-I-FORM_C-SGL
 TC08/TC15 系列包括多种滑阀，其外壳由高性能聚合物制成，具有坚固且灵活的金属插件。其设计用于 800 至 1500 l/min 的流速性能。这些换向阀易于组装，使其适合需要在有限空间中获得高的应用。
规格
操作电子
额定流量Qn1500 l/min
换向原理5/2
压缩空气 接口 出口G 1/4
小运行压力3 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置按钮式
电气连接 类型多芯插头
电气连接 尺寸ISO 15217, C 型
操作元件单线圈
密封原理软密封
先导内部
预控阀的宽度15 mm
阀门结构形式滑阀，正重叠
连接类型管式连接
复位装置带弹簧复位
控制压力小3 bar
大控制压力10 bar
低环境温度-10 °C
高环境温度50 °C
介质温度小值-10 °C
介质温度大值50 °C
介质压缩空气
特点
实现安装空间和流速优异的性价比
电子连接选择范围广
电动或气动操控
使用寿命长
可调整线圈，含四个 90° 位置

安沃驰二位五通换向阀, 系列 TC15 0820058551
TC15-5/2XX-DO-024DC-E-FORM_C-SGL
 TC08/TC15 系列包括多种滑阀，其外壳由高性能聚合物制成，具有坚固且灵活的金属插件。其设计用于 800 至 1500 l/min 的流速性能。这些换向阀易于组装，使其适合需要在有限空间中获得高的应用。
规格
操作电子
额定流量Qn1500 l/min
换向原理5/2
压缩空气 接口 出口G 1/4
小运行压力-0.9 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸ISO 15217, C 型
操作元件双线圈
密封原理软密封
先导外部的
预控阀的宽度15 mm
阀门结构形式滑阀，正重叠
连接类型管式连接
控制压力小2 bar
大控制压力10 bar
低环境温度-10 °C
高环境温度50 °C
介质温度小值-10 °C
介质温度大值50 °C
介质压缩空气
颗粒大小 max.5 μm
特点
实现安装空间和流速优异的性价比
电子连接选择范围广
电动或气动操控
使用寿命长
可调整线圈，含四个 90° 位置

安沃驰三位五通换向阀, 系列 TC15 0820059301
TC15-5/3CC-DO-024DC-I-M8X1_4P-SGL
 TC08/TC15 系列包括多种滑阀，其外壳由高性能聚合物制成，具有坚固且灵活的金属插件。其设计用于 800 至 1500 l/min 的流速性能。这些换向阀易于组装，使其适合需要在有限空间中获得高的应用。
规格
操作电子
额定流量Qn1300 l/min
换向原理5/3
结构中位封闭
压缩空气 接口 出口G 1/4
小运行压力3 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置按钮式
电气连接 类型多芯插头
电气连接 尺寸M8
电气连接 极数4-針
操作元件双线圈
密封原理软密封
先导内部
预控阀的宽度15 mm
阀门结构形式滑阀，正重叠
连接类型管式连接
控制压力小3 bar
大控制压力10 bar
低环境温度-10 °C
高环境温度50 °C
介质温度小值-10 °C
介质温度大值50 °C
特点
实现安装空间和流速优异的性价比
电子连接选择范围广
电动或气动操控
使用寿命长
可调整线圈，含四个 90° 位置

安沃驰二位五通换向阀, 系列 TC08 0820060026
TC08-5/2XX-AS-024DC-I-FORM_C-SGL
 TC08/TC15 系列包括多种滑阀，其外壳由高性能聚合物制成，具有坚固且灵活的金属插件。其设计用于 800 至 1500 l/min 的流速性能。这些换向阀易于组装，使其适合需要在有限空间中获得高的应用。
规格
操作电子
额定流量Qn800 l/min
换向原理5/2
压缩空气 接口 出口G 1/8
小运行压力3 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸ISO 15217, C 型
操作元件单线圈
密封原理软密封
先导内部
预控阀的宽度15 mm
阀门结构形式滑阀，正重叠
连接类型管式连接
复位装置带弹簧复位/空气弹簧复位
控制压力小3 bar
大控制压力10 bar
低环境温度-10 °C
高环境温度50 °C
介质温度小值-10 °C
介质温度大值50 °C
介质压缩空气
特点
实现安装空间和流速优异的性价比
电子连接选择范围广
电动或气动操控
使用寿命长
可调整线圈，含四个 90° 位置

安沃驰二位五通换向阀, 系列 CD01-PA 5763600220
CD01 - 5/2SR - 024DC
安沃驰 CD01-PA 系列是符合 ISO 15407-1 标准的灵活阀门系统。该系统提供气动或电气控制、真空或高达 16 bar 的压力、双压力应用、ATEX 认证以及可以实现各种模块化的各种配件。
特点
尺寸为 26 mm 的标准化阀门系统
灵活且功能强大
通过在线配置器轻松灵活地进行特定个性化配置
压力范围高达 16 bar
可以组合 CD02-AL 使用
规格
额定流量Qn1010 l/min
换向原理5/2
压缩空气 接口 出口按照标准DIN ISO 15407-1制造的接地板
小运行压力0 bar
大运行压力16 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, C型
操作元件单线圈
密封原理软密封
先导外部的
合格证书不含LABS
标准ISO 15407-1
预控阀的宽度26 mm
阀门结构形式滑阀，正重叠
连接类型底板连接
复位装置带弹簧复位/空气弹簧复位
压缩空气 接口 人口按照标准DIN ISO 15407-1制造的接地板
压缩空气连接 排气按照标准DIN ISO 15407-1制造的接地板
压缩空气连接 控制接口 输入按照标准DIN ISO 15407-1制造的接地板
压缩空气连接 先导 排气按照标准DIN ISO 15407-1制造的接地板
功率 消耗 DC1.6 W
尺寸26 mm

安沃驰E/P压力调节阀R414002004
