气源处理过滤器调压阀0821300350，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，库存，价格实惠；热诚欢迎新老客户咨询购买！

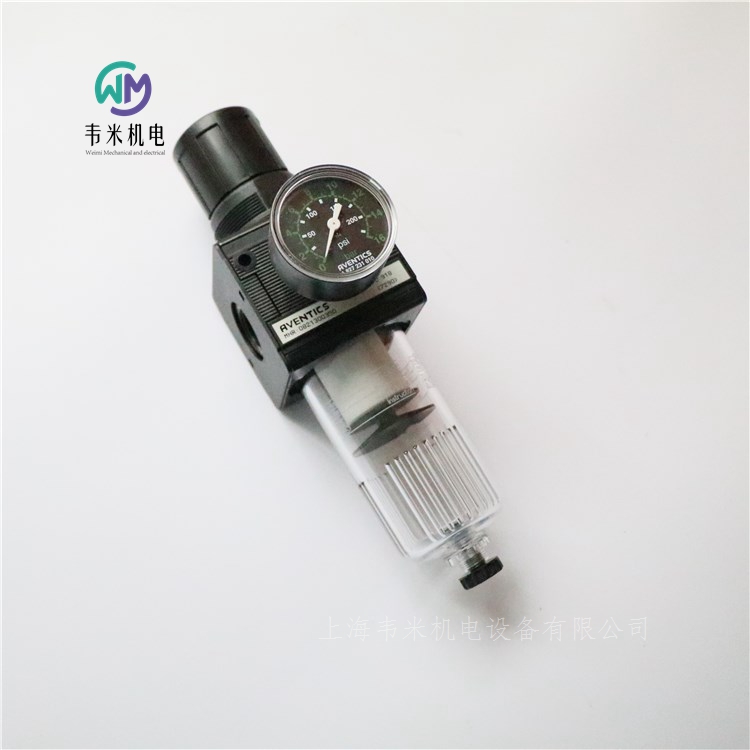

安沃驰过滤器-调压阀, 系列 NL4-FRE 0821300350
NL4-FRE-G012-GAU-100-PNB-HO-05,00
 NL 系列气源处理单元是适用于所有领域：作为单个部件或组气源处理护单元，用于集中式或分散式压缩空气制备，紧凑型版本或强大型版本，用于高温或低温环境。该系列提供一套完整、可定制的压缩空气制备技术。包括将每个部件组合到产品系列中以实现所需功能的选项，可以根据应用要求调整部件。
规格
组成部分过滤器-调压阀
气杯PC材质的容器，没有保护篮
接口G 1/2
额定流量Qn6900 l/min
过滤器气孔直径5 μm
清除冷凝物半自动，失压开启
压力表带有压力表
小运行压力1.5 bar
大运行压力16 bar
低环境温度-10 °C
高环境温度60 °C
压力调节范围 min.0.5 bar
压力调节范围 max.10 bar
封闭方式，封闭类型不可锁定
结构特点一个整体的
结构特点可以组装成块
压力输送单的
安装位置垂直
调节器型号隔膜式调压阀
调整功能带二次排气
滤清器滤芯可替换
过滤器的集水杯容积50 cm3
根据ISO 8573-1:2010 标准可达到的大压缩空气等级6 : 7 : -
介质压缩空气, 中性气体
重量1.19 kg
特点
易于装配
提供手动、半自动或全自动冷凝液排放
提供透明储液器
错齿式，易于维护

安沃驰微型气缸, 系列 MNI 0822033207
MNI-DA-20-0160-U-01-01-1-00-000-00
 MNI 系列小型气缸 (ISO 6432)
安沃驰 MIN 系列 (ISO 6432) 圆筒气缸用于通用机器构造，特点是坚固耐用，使用寿命长。
规格
标准ISO 6432
活塞- φ20 mm
行程160 mm
实用原则双作用式
缓冲elastické tlumení
磁性销钉Píst bez magnetu
环境要求工业标准, ATEX 中可选
合格证书ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力166 N
伸出运动的活塞力198 N
低环境温度-25 °C
高环境温度80 °C
小运行压力1 bar
大运行压力10 bar
接口G 1/8
活塞杆螺纹M8
冲撞能量0.23 J
重量0.279 kg
重量 0 mm行程0.135 kg
重量 +10 mm行程0.009 kg
大行程1100 mm
介质压缩空气
特点
坚固耐用、节省空间的设计
特点是耐用性，使用寿命长。
提供 10 mm 至 25 mm 直径的活塞
提供的配置有单/直通活塞杆、弹性/调节缓冲、带/不带电磁检测、非旋转活塞杆、ATEX

型材气缸符合 ISO 15552 标准， PRA 系列 0822121009
PRA-DA-040-0320-0322111100000000000000-B
 PRA 系列型材气缸 (ISO 15552)
安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形，带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造，以及特殊的行业应用。
SM6-AL 系列传感器可直接安装在安沃驰 PRA 系列上，在充分的工作舒适度下进行良好的距离测量。
规格
标准ISO 15552
活塞- φ40 mm
行程320 mm
实用原则双作用式
缓冲pneumaticky nastitelné tlumení
磁性销钉Píst s magnetem
环境要求工业标准, ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力660 N
伸出运动的活塞力790 N
低环境温度-20 °C
高环境温度80 °C
小运行压力1.5 bar
大运行压力10 bar
接口G 1/4
活塞杆螺纹M12x1,25
缓冲长度19 mm
缓冲能量9 J
重量 0 mm行程0.65 kg
重量 +10 mm行程0.032 kg
大行程1900 mm
介质压缩空气
介质温度小值-20 °C
特点
6 mm T 型插槽和 4 mm C 型插槽，可以轻松、快速而又紧凑地安装各种传感器
提供 32 mm 至 125 mm 直径的活塞
模块化密封系统，适应性强
的端部气动缓冲
额外弹性阻尼元件
配置器中提供各种变型和配件

安沃驰型材气缸符合 ISO 15552 标准， PRA 系列 0822122002
PRA-DA-050-0050-0322111100000000000000-B
 PRA 系列型材气缸 (ISO 15552)
安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形，带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造，以及特殊的行业应用。
SM6-AL 系列传感器可直接安装在安沃驰 PRA 系列上，在充分的工作舒适度下进行良好的距离测量。
规格
标准ISO 15552
活塞- φ50 mm
行程50 mm
实用原则双作用式
缓冲pneumaticky nastitelné tlumení
磁性销钉Píst s magnetem
环境要求工业标准, ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力1035 N
伸出运动的活塞力1235 N
低环境温度-20 °C
高环境温度80 °C
小运行压力1.5 bar
大运行压力10 bar
接口G 1/4
活塞杆螺纹M16x1,5
缓冲长度17 mm
缓冲能量15 J
重量 0 mm行程1.06 kg
重量 +10 mm行程0.047 kg
大行程2100 mm
介质压缩空气
介质温度小值-20 °C
特点
6 mm T 型插槽和 4 mm C 型插槽，可以轻松、快速而又紧凑地安装各种传感器
提供 32 mm 至 125 mm 直径的活塞
模块化密封系统，适应性强
端部气动缓冲
额外弹性阻尼元件
配置器中提供各种变型和配件

安沃驰型材气缸符合 ISO 15552 标准， PRA 系列 0822123007
PRA-DA-063-0200-0322111100000000000000-B
 PRA 系列型材气缸 (ISO 15552)
安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形，带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造，以及特殊的行业应用。
SM6-AL 系列传感器可直接安装在安沃驰 PRA 系列上，在充分的工作舒适度下进行良好的距离测量。
规格
标准ISO 15552
活塞- φ63 mm
行程200 mm
实用原则双作用式
缓冲pneumaticky nastitelné tlumení
磁性销钉Píst s magnetem
环境要求工业标准, ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力1765 N
伸出运动的活塞力1960 N
低环境温度-20 °C
高环境温度80 °C
小运行压力1.5 bar
大运行压力10 bar
接口G 3/8
活塞杆螺纹M16x1,5
缓冲长度16.5 mm
缓冲能量27 J
重量 0 mm行程1.42 kg
重量 +10 mm行程0.054 kg
大行程2500 mm
介质压缩空气
介质温度小值-20 °C
特点
6 mm T 型插槽和 4 mm C 型插槽，可以轻松、快速而又紧凑地安装各种传感器
提供 32 mm 至 125 mm 直径的活塞
模块化密封系统，适应性强
端部气动缓冲
额外弹性阻尼元件
配置器中提供各种变型和配件

安沃驰型材气缸符合 ISO 15552 标准， PRA 系列 0822122007
PRA-DA-050-0200-0322111100000000000000-B
 PRA 系列型材气缸 (ISO 15552)
安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形，带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造，以及特殊的行业应用。
SM6-AL 系列传感器可直接安装在安沃驰 PRA 系列上，在充分的工作舒适度下进行良好的距离测量。
规格
标准ISO 15552
活塞- φ50 mm
行程200 mm
实用原则双作用式
缓冲pneumaticky nastitelné tlumení
磁性销钉Píst s magnetem
环境要求工业标准, ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力1035 N
伸出运动的活塞力1235 N
低环境温度-20 °C
高环境温度80 °C
小运行压力1.5 bar
大运行压力10 bar
接口G 1/4
活塞杆螺纹M16x1,5
缓冲长度17 mm
缓冲能量15 J
重量 0 mm行程1.06 kg
重量 +10 mm行程0.047 kg
大行程2100 mm
介质压缩空气
介质温度小值-20 °C
特点
6 mm T 型插槽和 4 mm C 型插槽，可以轻松、快速而又紧凑地安装各种传感器
提供 32 mm 至 125 mm 直径的活塞
模块化密封系统，适应性强
的端部气动缓冲
额外弹性阻尼元件
配置器中提供各种变型和配件

安沃驰型材气缸符合 ISO 15552 标准， PRA 系列 0822120001
PRA-DA-032-0025-0322111100000000000000-B
 PRA 系列型材气缸 (ISO 15552)
安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形，带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造，以及特殊的行业应用。
SM6-AL 系列传感器可直接安装在安沃驰 PRA 系列上，在充分的工作舒适度下进行良好的距离测量。
规格
标准ISO 15552
活塞- φ32 mm
行程25 mm
实用原则双作用式
缓冲pneumaticky nastitelné tlumení
磁性销钉Píst s magnetem
环境要求工业标准, ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力435 N
伸出运动的活塞力505 N
低环境温度-20 °C
高环境温度80 °C
小运行压力1.5 bar
大运行压力10 bar
接口G 1/8
活塞杆螺纹M10x1,25
缓冲长度16.5 mm
缓冲能量4.8 J
重量 0 mm行程0.5 kg
重量 +10 mm行程0.022 kg
大行程1600 mm
介质压缩空气
介质温度小值-20 °C
特点
6 mm T 型插槽和 4 mm C 型插槽，可以轻松、快速而又紧凑地安装各种传感器
提供 32 mm 至 125 mm 直径的活塞
模块化密封系统，适应性强
端部气动缓冲
额外弹性阻尼元件
配置器中提供各种变型和配件

安沃驰型材气缸符合 ISO 15552 标准， PRA 系列 0822121004
PRA-DA-040-0100-0322111100000000000000-B
 PRA 系列型材气缸 (ISO 15552)
安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形，带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造，以及特殊的行业应用。
SM6-AL 系列传感器可直接安装在安沃驰 PRA 系列上，在充分的工作舒适度下进行良好的距离测量。
规格
标准ISO 15552
活塞- φ40 mm
行程100 mm
实用原则双作用式
缓冲pneumaticky nastitelné tlumení
磁性销钉Píst s magnetem
环境要求工业标准, ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力660 N
伸出运动的活塞力790 N
低环境温度-20 °C
高环境温度80 °C
小运行压力1.5 bar
大运行压力10 bar
接口G 1/4
活塞杆螺纹M12x1,25
缓冲长度19 mm
缓冲能量9 J
重量 0 mm行程0.65 kg
重量 +10 mm行程0.032 kg
大行程1900 mm
介质压缩空气
介质温度小值-20 °C
特点
6 mm T 型插槽和 4 mm C 型插槽，可以轻松、快速而又紧凑地安装各种传感器
提供 32 mm 至 125 mm 直径的活塞
模块化密封系统，适应性强
端部气动缓冲
额外弹性阻尼元件
配置器中提供各种变型和配件

安沃驰型材气缸符合 ISO 15552 标准， PRA 系列 0822124004
PRA-DA-080-0100-0322111100000000000000-B
 PRA 系列型材气缸 (ISO 15552)
安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形，带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造，以及特殊的行业应用。
SM6-AL 系列传感器可直接安装在安沃驰 PRA 系列上，在充分的工作舒适度下进行良好的距离测量。
规格
标准ISO 15552
活塞- φ80 mm
行程100 mm
实用原则双作用式
缓冲pneumaticky nastitelné tlumení
磁性销钉Píst s magnetem
环境要求工业标准, ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力2855 N
伸出运动的活塞力3165 N
低环境温度-20 °C
高环境温度80 °C
小运行压力1.5 bar
大运行压力10 bar
接口G 3/8
活塞杆螺纹M20x1,5
缓冲长度19.5 mm
缓冲能量54 J
重量 0 mm行程2.37 kg
重量 +10 mm行程0.085 kg
大行程2800 mm
介质压缩空气
介质温度小值-20 °C
特点
6 mm T 型插槽和 4 mm C 型插槽，可以轻松、快速而又紧凑地安装各种传感器
提供 32 mm 至 125 mm 直径的活塞
模块化密封系统，适应性强
端部气动缓冲
额外弹性阻尼元件
配置器中提供各种变型和配件

安沃驰型材气缸符合 ISO 15552 标准， PRA 系列 0822121006
PRA-DA-040-0160-0322111100000000000000-B
 PRA 系列型材气缸 (ISO 15552)
安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形，带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造，以及特殊的行业应用。
SM6-AL 系列传感器可直接安装在安沃驰 PRA 系列上，在充分的工作舒适度下进行良好的距离测量。
规格
标准ISO 15552
活塞- φ40 mm
行程160 mm
实用原则双作用式
缓冲pneumaticky nastitelné tlumení
磁性销钉Píst s magnetem
环境要求工业标准, ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力660 N
伸出运动的活塞力790 N
低环境温度-20 °C
高环境温度80 °C
小运行压力1.5 bar
大运行压力10 bar
接口G 1/4
活塞杆螺纹M12x1,25
缓冲长度19 mm
缓冲能量9 J
重量 0 mm行程0.65 kg
重量 +10 mm行程0.032 kg
大行程1900 mm
介质压缩空气
介质温度小值-20 °C
特点
6 mm T 型插槽和 4 mm C 型插槽，可以轻松、快速而又紧凑地安装各种传感器
提供 32 mm 至 125 mm 直径的活塞
模块化密封系统，适应性强
端部气动缓冲
额外弹性阻尼元件
配置器中提供各种变型和配件

安沃驰型材气缸符合 ISO 15552 标准， PRA 系列 0822121007
PRA-DA-040-0200-0322111100000000000000-B
 PRA 系列型材气缸 (ISO 15552)
安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形，带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造，以及特殊的行业应用。
SM6-AL 系列传感器可直接安装在安沃驰 PRA 系列上，在充分的工作舒适度下进行良好的距离测量。
规格
标准ISO 15552
活塞- φ40 mm
行程200 mm
实用原则双作用式
缓冲pneumaticky nastitelné tlumení
磁性销钉Píst s magnetem
环境要求工业标准, ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力660 N
伸出运动的活塞力790 N
低环境温度-20 °C
高环境温度80 °C
小运行压力1.5 bar
大运行压力10 bar
接口G 1/4
活塞杆螺纹M12x1,25
缓冲长度19 mm
缓冲能量9 J
重量 0 mm行程0.65 kg
重量 +10 mm行程0.032 kg
大行程1900 mm
介质压缩空气
介质温度小值-20 °C
特点
6 mm T 型插槽和 4 mm C 型插槽，可以轻松、快速而又紧凑地安装各种传感器
提供 32 mm 至 125 mm 直径的活塞
模块化密封系统，适应性强
端部气动缓冲
额外弹性阻尼元件
配置器中提供各种变型和配件

安沃驰型材气缸符合 ISO 15552 标准， PRA 系列 0822124001
PRA-DA-080-0025-0322111100000000000000-B
 PRA 系列型材气缸 (ISO 15552)
安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形，带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造，以及特殊的行业应用。
SM6-AL 系列传感器可直接安装在安沃驰 PRA 系列上，在充分的工作舒适度下进行良好的距离测量。
规格
标准ISO 15552
活塞- φ80 mm
行程25 mm
实用原则双作用式
缓冲pneumaticky nastitelné tlumení
磁性销钉Píst s magnetem
环境要求工业标准, ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力2855 N
伸出运动的活塞力3165 N
低环境温度-20 °C
高环境温度80 °C
小运行压力1.5 bar
大运行压力10 bar
接口G 3/8
活塞杆螺纹M20x1,5
缓冲长度19.5 mm
缓冲能量54 J
重量 0 mm行程2.37 kg
重量 +10 mm行程0.085 kg
大行程2800 mm
介质压缩空气
介质温度小值-20 °C
特点
6 mm T 型插槽和 4 mm C 型插槽，可以轻松、快速而又紧凑地安装各种传感器
提供 32 mm 至 125 mm 直径的活塞
模块化密封系统，适应性强
端部气动缓冲
额外弹性阻尼元件
配置器中提供各种变型和配件

安沃驰型材气缸符合 ISO 15552 标准， PRA 系列 0822122009
PRA-DA-050-0320-0322111100000000000000-B
 PRA 系列型材气缸 (ISO 15552)
安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形，带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造，以及特殊的行业应用。
SM6-AL 系列传感器可直接安装在安沃驰 PRA 系列上，在充分的工作舒适度下进行良好的距离测量。
规格
标准ISO 15552
活塞- 50 mm
行程320 mm
实用原则双作用式
缓冲pneumaticky nastitelné tlumení
磁性销钉Píst s magnetem
环境要求工业标准, ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力1035 N
伸出运动的活塞力1235 N
低环境温度-20 °C
高环境温度80 °C
小运行压力1.5 bar
大运行压力10 bar
接口G 1/4
活塞杆螺纹M16x1,5
缓冲长度17 mm
缓冲能量15 J
重量 0 mm行程1.06 kg
重量 +10 mm行程0.047 kg
大行程2100 mm
介质压缩空气
介质温度小值-20 °C
特点
6 mm T 型插槽和 4 mm C 型插槽，可以轻松、快速而又紧凑地安装各种传感器
提供 32 mm 至 125 mm 直径的活塞
模块化密封系统，适应性强
端部气动缓冲
额外弹性阻尼元件
配置器中提供各种变型和配件

安沃驰型材气缸符合 ISO 15552 标准， PRA 系列 0822122004
PRA-DA-050-0100-0322111100000000000000-B
 PRA 系列型材气缸 (ISO 15552)
安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形，带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造，以及特殊的行业应用。
SM6-AL 系列传感器可直接安装在安沃驰 PRA 系列上，在充分的工作舒适度下进行良好的距离测量。
规格
标准ISO 15552
活塞- φ50 mm
行程100 mm
实用原则双作用式
缓冲pneumaticky nastitelné tlumení
磁性销钉Píst s magnetem
环境要求工业标准, ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力1035 N
伸出运动的活塞力1235 N
低环境温度-20 °C
高环境温度80 °C
小运行压力1.5 bar
大运行压力10 bar
接口G 1/4
活塞杆螺纹M16x1,5
缓冲长度17 mm
缓冲能量15 J
重量 0 mm行程1.06 kg
重量 +10 mm行程0.047 kg
大行程2100 mm
介质压缩空气
介质温度小值-20 °C
特点
6 mm T 型插槽和 4 mm C 型插槽，可以轻松、快速而又紧凑地安装各种传感器
提供 32 mm 至 125 mm 直径的活塞
模块化密封系统，适应性强
端部气动缓冲
额外弹性阻尼元件
配置器中提供各种变型和配件

安沃驰型材气缸符合 ISO 15552 标准， PRA 系列 0822121001
PRA-DA-040-0025-0322111100000000000000-B
 PRA 系列型材气缸 (ISO 15552)
安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形，带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造，以及特殊的行业应用。
SM6-AL 系列传感器可直接安装在安沃驰 PRA 系列上，在充分的工作舒适度下进行良好的距离测量。
规格
标准ISO 15552
活塞- φ40 mm
行程25 mm
实用原则双作用式
缓冲pneumaticky nastitelné tlumení
磁性销钉Píst s magnetem
环境要求工业标准, ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力660 N
伸出运动的活塞力790 N
低环境温度-20 °C
高环境温度80 °C
小运行压力1.5 bar
大运行压力10 bar
接口G 1/4
活塞杆螺纹M12x1,25
缓冲长度19 mm
缓冲能量9 J
重量 0 mm行程0.65 kg
重量 +10 mm行程0.032 kg
大行程1900 mm
介质压缩空气
介质温度小值-20 °C
特点
6 mm T 型插槽和 4 mm C 型插槽，可以轻松、快速而又紧凑地安装各种传感器
提供 32 mm 至 125 mm 直径的活塞
模块化密封系统，适应性强
端部气动缓冲
额外弹性阻尼元件
配置器中提供各种变型和配件

安沃驰型材气缸符合 ISO 15552 标准， PRA 系列 0822124008
PRA-DA-080-0250-0322111100000000000000-B
 PRA 系列型材气缸 (ISO 15552)
安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形，带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造，以及特殊的行业应用。
SM6-AL 系列传感器可直接安装在安沃驰 PRA 系列上，在充分的工作舒适度下进行良好的距离测量。
规格
标准ISO 15552
活塞- φ80 mm
行程250 mm
实用原则双作用式
缓冲pneumaticky nastitelné tlumení
磁性销钉Píst s magnetem
环境要求工业标准, ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力2855 N
伸出运动的活塞力3165 N
低环境温度-20 °C
高环境温度80 °C
小运行压力1.5 bar
大运行压力10 bar
接口G 3/8
活塞杆螺纹M20x1,5
缓冲长度19.5 mm
缓冲能量54 J
重量 0 mm行程2.37 kg
重量 +10 mm行程0.085 kg
大行程2800 mm
介质压缩空气
介质温度小值-20 °C
特点
6 mm T 型插槽和 4 mm C 型插槽，可以轻松、快速而又紧凑地安装各种传感器
提供 32 mm 至 125 mm 直径的活塞
模块化密封系统，适应性强
端部气动缓冲
额外弹性阻尼元件
配置器中提供各种变型和配件

安沃驰型材气缸符合 ISO 15552 标准， PRA 系列 0822122005
PRA-DA-050-0125-0322111100000000000000-B
 PRA 系列型材气缸 (ISO 15552)
安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形，带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造，以及特殊的行业应用。
SM6-AL 系列传感器可直接安装在安沃驰 PRA 系列上，在充分的工作舒适度下进行良好的距离测量。
规格
标准ISO 15552
活塞- φ50 mm
行程125 mm
实用原则双作用式
缓冲pneumaticky nastitelné tlumení
磁性销钉Píst s magnetem
环境要求工业标准, ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力1035 N
伸出运动的活塞力1235 N
低环境温度-20 °C
高环境温度80 °C
小运行压力1.5 bar
大运行压力10 bar
接口G 1/4
活塞杆螺纹M16x1,5
缓冲长度17 mm
缓冲能量15 J
重量 0 mm行程1.06 kg
重量 +10 mm行程0.047 kg
大行程2100 mm
介质压缩空气
介质温度小值-20 °C
特点
6 mm T 型插槽和 4 mm C 型插槽，可以轻松、快速而又紧凑地安装各种传感器
提供 32 mm 至 125 mm 直径的活塞
模块化密封系统，适应性强
端部气动缓冲
额外弹性阻尼元件
配置器中提供各种变型和配件

安沃驰型材气缸符合 ISO 15552 标准， PRA 系列 0822125006
PRA-DA-100-0160-0322111100000000000000-B
 PRA 系列型材气缸 (ISO 15552)
安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形，带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造，以及特殊的行业应用。
SM6-AL 系列传感器可直接安装在安沃驰 PRA 系列上，在充分的工作舒适度下进行良好的距离测量。
规格
标准ISO 15552
活塞- φ100 mm
行程160 mm
实用原则双作用式
缓冲pneumaticky nastitelné tlumení
磁性销钉Píst s magnetem
环境要求工业标准, ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力4635 N
伸出运动的活塞力4945 N
低环境温度-20 °C
高环境温度80 °C
小运行压力1.5 bar
大运行压力10 bar
接口G 1/2
活塞杆螺纹M20x1,5
缓冲长度19.5 mm
缓冲能量88 J
重量 0 mm行程3.51 kg
重量 +10 mm行程0.1 kg
大行程2800 mm
介质压缩空气
介质温度小值-20 °C
特点
6 mm T 型插槽和 4 mm C 型插槽，可以轻松、快速而又紧凑地安装各种传感器
提供 32 mm 至 125 mm 直径的活塞
模块化密封系统，适应性强
端部气动缓冲
额外弹性阻尼元件
配置器中提供各种变型和配件

安沃驰型材气缸符合 ISO 15552 标准， PRA 系列 0822124002
PRA-DA-080-0050-0322111100000000000000-B
 PRA 系列型材气缸 (ISO 15552)
安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形，带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造，以及特殊的行业应用。
SM6-AL 系列传感器可直接安装在安沃驰 PRA 系列上，在充分的工作舒适度下进行良好的距离测量。
规格
标准ISO 15552
活塞- φ80 mm
行程50 mm
实用原则双作用式
缓冲pneumaticky nastitelné tlumení
磁性销钉Píst s magnetem
环境要求工业标准, ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力2855 N
伸出运动的活塞力3165 N
低环境温度-20 °C
高环境温度80 °C
小运行压力1.5 bar
大运行压力10 bar
接口G 3/8
活塞杆螺纹M20x1,5
缓冲长度19.5 mm
缓冲能量54 J
重量 0 mm行程2.37 kg
重量 +10 mm行程0.085 kg
大行程2800 mm
介质压缩空气
介质温度小值-20 °C
特点
6 mm T 型插槽和 4 mm C 型插槽，可以轻松、快速而又紧凑地安装各种传感器
提供 32 mm 至 125 mm 直径的活塞
模块化密封系统，适应性强
端部气动缓冲
额外弹性阻尼元件
配置器中提供各种变型和配件

安沃驰型材气缸符合 ISO 15552 标准， PRA 系列 0822121011
PRA-DA-040-0500-0322111100000000000000-B
 PRA 系列型材气缸 (ISO 15552)
安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形，带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造，以及特殊的行业应用。
SM6-AL 系列传感器可直接安装在安沃驰 PRA 系列上，在充分的工作舒适度下进行良好的距离测量。
规格
标准ISO 15552
活塞- φ40 mm
行程500 mm
实用原则双作用式
缓冲pneumaticky nastitelné tlumení
磁性销钉Píst s magnetem
环境要求工业标准, ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力660 N
伸出运动的活塞力790 N
低环境温度-20 °C
高环境温度80 °C
小运行压力1.5 bar
大运行压力10 bar
接口G 1/4
活塞杆螺纹M12x1,25
缓冲长度19 mm
缓冲能量9 J
重量 0 mm行程0.65 kg
重量 +10 mm行程0.032 kg
大行程1900 mm
介质压缩空气
介质温度小值-20 °C
特点
6 mm T 型插槽和 4 mm C 型插槽，可以轻松、快速而又紧凑地安装各种传感器
提供 32 mm 至 125 mm 直径的活塞
模块化密封系统，适应性强
端部气动缓冲
额外弹性阻尼元件
配置器中提供各种变型和配件

安沃驰型材气缸符合 ISO 15552 标准， PRA 系列 0822122001
PRA-DA-050-0025-0322111100000000000000-B
 PRA 系列型材气缸 (ISO 15552)
安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形，带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造，以及特殊的行业应用。
SM6-AL 系列传感器可直接安装在安沃驰 PRA 系列上，在充分的工作舒适度下进行良好的距离测量。
规格
标准ISO 15552
活塞- φ50 mm
行程25 mm
实用原则双作用式
缓冲pneumaticky nastitelné tlumení
磁性销钉Píst s magnetem
环境要求工业标准, ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力1035 N
伸出运动的活塞力1235 N
低环境温度-20 °C
高环境温度80 °C
小运行压力1.5 bar
大运行压力10 bar
接口G 1/4
活塞杆螺纹M16x1,5
缓冲长度17 mm
缓冲能量15 J
重量 0 mm行程1.06 kg
重量 +10 mm行程0.047 kg
大行程2100 mm
介质压缩空气
介质温度小值-20 °C
特点
6 mm T 型插槽和 4 mm C 型插槽，可以轻松、快速而又紧凑地安装各种传感器
提供 32 mm 至 125 mm 直径的活塞
模块化密封系统，适应性强
端部气动缓冲
额外弹性阻尼元件
配置器中提供各种变型和配件

安沃驰型材气缸符合 ISO 15552 标准， PRA 系列 0822123002
PRA-DA-063-0050-0322111100000000000000-B
 PRA 系列型材气缸 (ISO 15552)
安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形，带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造，以及特殊的行业应用。
SM6-AL 系列传感器可直接安装在安沃驰 PRA 系列上，在充分的工作舒适度下进行良好的距离测量。
规格
标准ISO 15552
活塞- φ63 mm
行程50 mm
实用原则双作用式
缓冲pneumaticky nastitelné tlumení
磁性销钉Píst s magnetem
环境要求工业标准, ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力1765 N
伸出运动的活塞力1960 N
低环境温度-20 °C
高环境温度80 °C
小运行压力1.5 bar
大运行压力10 bar
接口G 3/8
活塞杆螺纹M16x1,5
缓冲长度16.5 mm
缓冲能量27 J
重量 0 mm行程1.42 kg
重量 +10 mm行程0.054 kg
大行程2500 mm
介质压缩空气
介质温度小值-20 °C
特点
6 mm T 型插槽和 4 mm C 型插槽，可以轻松、快速而又紧凑地安装各种传感器
提供 32 mm 至 125 mm 直径的活塞
模块化密封系统，适应性强
端部气动缓冲
额外弹性阻尼元件
配置器中提供各种变型和配件

安沃驰型材气缸符合 ISO 15552 标准， PRA 系列 0822123001
PRA-DA-063-0025-0322111100000000000000-B
 PRA 系列型材气缸 (ISO 15552)
安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形，带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造，以及特殊的行业应用。
SM6-AL 系列传感器可直接安装在安沃驰 PRA 系列上，在充分的工作舒适度下进行良好的距离测量。
规格
标准ISO 15552
活塞- φ63 mm
行程25 mm
实用原则双作用式
缓冲pneumaticky nastitelné tlumení
磁性销钉Píst s magnetem
环境要求工业标准, ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力1765 N
伸出运动的活塞力1960 N
低环境温度-20 °C
高环境温度80 °C
小运行压力1.5 bar
大运行压力10 bar
接口G 3/8
活塞杆螺纹M16x1,5
缓冲长度16.5 mm
缓冲能量27 J
重量 0 mm行程1.42 kg
重量 +10 mm行程0.054 kg
大行程2500 mm
介质压缩空气
介质温度小值-20 °C
特点
6 mm T 型插槽和 4 mm C 型插槽，可以轻松、快速而又紧凑地安装各种传感器
提供 32 mm 至 125 mm 直径的活塞
模块化密封系统，适应性强
端部气动缓冲
额外弹性阻尼元件
配置器中提供各种变型和配件

气源处理过滤器调压阀0821300350
