德国安沃驰无杆气缸R480141474，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，库存，价格实惠；热诚欢迎新老客户咨询购买！

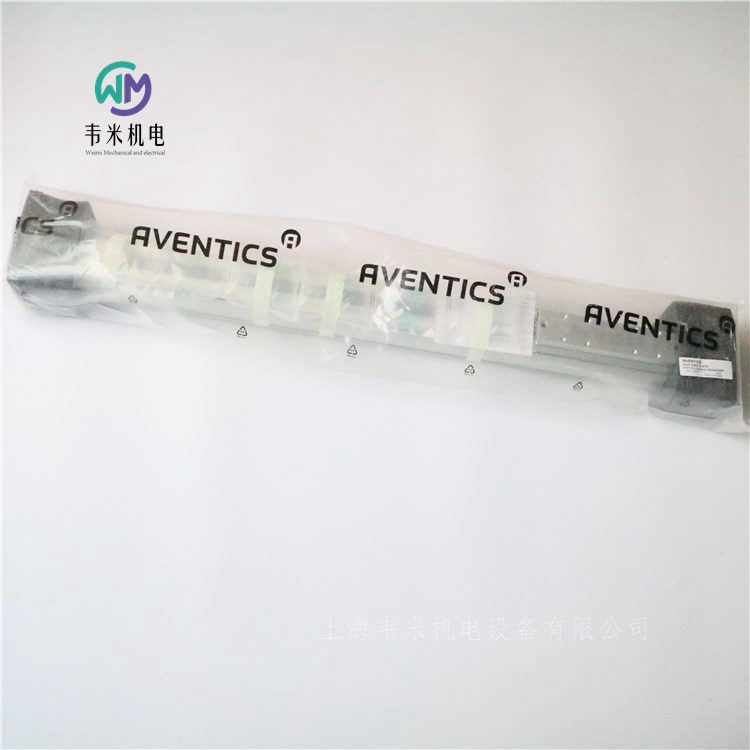

安沃驰无杆气缸, RTC-BV系列 R480141474
RTC-DA-040-0600-BV-MM00S00BLP000P0P0
  RTC 系列无杆气缸
安沃驰 RTC 系列无杆气缸尺寸紧凑，提供优化的行程长度。RTC 系列无杆气杆除了常用设备选项丰富外，还拥有独特的椭圆形活塞和一件式滑块/活塞单元两大特点。他们提供四种变型：基础型、滑动轴承、紧凑导轨和用于大负载的重型型号。因关键强度不同，因此囊括了各种位移和位置的应用。这大大节省了空间，且便于机器设计。应用范围从直径 16 mm的活塞直径延长到 80 mm，行程长度长达 9900 mm。该系列气缸重复精度高，并且覆盖从 ...0.01 m/s到 > 20 m/s 的大速度范围。
规格
活塞-φ40 mm
行程600 mm
接口G 1/4
实用原则双作用式
磁性销钉带磁性活塞
引导集成化导杆
版本 无杆气缸Basic Version
活塞力792 N
确定活塞推力的压力6,3 bar
缓冲长度20 mm
缓冲能量10 J
缓冲气动
缓冲可调节的
大速度5 m/s
大行程9900 mm
小运行压力2 bar
大运行压力8 bar
低环境温度-10 °C
高环境温度60 °C
介质压缩空气
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大1 mg/m3
颗粒大小 max.5 μm
重量 0 mm行程2.09 kg
重量 +10 mm行程0.044 kg
特点
椭圆形活塞可以实现更高的负载和扭矩，以及高度紧凑的设计
品种齐全，拥有多个变体和选项，可以根据应用进行单独配置
一体式滑块和活塞增加了稳定性
通过特殊的内部密封条和润滑脂，实现了小的泄漏和较宽的速度范围

安沃驰二位五通换向阀, 系列 CD07 5776605302
CD07-5/2XX-SR-NONE-I-NAMU
 安沃驰 CD 系列由多种滑阀组成，具有极为耐用的锌压铸件外壳。CD 系列的电动、气动或机械式操作元件（滚轮、操纵杆、踏板或推杆）使之非常适合恶劣应用环境。
规格
操作电子
额定流量Qn1200 l/min
换向原理5/2
压缩空气 接口 出口普通底板
小运行压力3 bar
大运行压力10 bar
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
电气连接 极数3-針
操作元件单线圈
密封原理软密封
先导内部
ATEXATEX 中可选
标准NAMUR
预控阀的宽度30 mm
阀门结构形式滑阀，正重叠
带有导线盒的基础阀门不带线圈的基阀
连接类型管式连接
复位装置带弹簧复位
抗温性-25 °C 耐低温
控制压力小3 bar
大控制压力10 bar
低环境温度-25 °C
高环境温度50 °C
特点
坚固耐用的设计
在底板上组装
适用于恶劣的温度范围
耐电压波动
提供 ATEX 认证型号

安沃驰二位五通换向阀, 系列 CD07 5776960220
CD07-5/2XX-SR-024DC-I-G014
 安沃驰 CD 系列由多种滑阀组成，具有极为耐用的锌压铸件外壳。CD 系列的电动、气动或机械式操作元件（滚轮、操纵杆、踏板或推杆）使之非常适合恶劣应用环境。
规格
操作电子
额定流量Qn1200 l/min
换向原理5/2
压缩空气 接口 出口G 1/4
小运行压力3.5 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
电气连接 极数3-針
操作元件单线圈
密封原理软密封
先导内部
预控阀的宽度30 mm
阀门结构形式滑阀，正重叠
连接类型管式连接
复位装置带弹簧复位
抗温性-40 °C 耐低温
控制压力小3.5 bar
大控制压力10 bar
低环境温度-40 °C
高环境温度50 °C
介质温度小值-40 °C
特点
坚固耐用的设计
在底板上组装
适用于恶劣的温度范围
耐电压波动
提供 ATEX 认证型号

安沃驰三位五通换向阀, 系列 CD07 5777760220
CD07-5/3EC-DO-024DC-I-G014
 安沃驰 CD 系列由多种滑阀组成，具有极为耐用的锌压铸件外壳。CD 系列的电动、气动或机械式操作元件（滚轮、操纵杆、踏板或推杆）使之非常适合恶劣应用环境。
规格
操作电子
额定流量Qn900 l/min
换向原理5/3
结构中位排气
压缩空气 接口 出口G 1/4
小运行压力3 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
电气连接 极数3-針
操作元件双线圈
密封原理软密封
先导内部
预控阀的宽度30 mm
阀门结构形式滑阀，正重叠
连接类型管式连接
复位装置带弹簧复位
抗温性-25 °C 耐低温
控制压力小3 bar
大控制压力10 bar
低环境温度0 °C
高环境温度50 °C
特点
坚固耐用的设计
在底板上组装
适用于恶劣的温度范围
耐电压波动
提供 ATEX 认证型号

安沃驰三位五通换向阀, 系列 CD07 5777770220
CD07-5/3CC-DO-024DC-I-G014
 安沃驰 CD 系列由多种滑阀组成，具有极为耐用的锌压铸件外壳。CD 系列的电动、气动或机械式操作元件（滚轮、操纵杆、踏板或推杆）使之非常适合恶劣应用环境。
规格
操作电子
额定流量Qn900 l/min
换向原理5/3
结构中位封闭
压缩空气 接口 出口G 1/4
小运行压力3 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
电气连接 极数3-針
操作元件双线圈
密封原理软密封
先导内部
预控阀的宽度30 mm
阀门结构形式滑阀，正重叠
连接类型管式连接
复位装置带弹簧复位
抗温性-25 °C 耐低温
控制压力小3 bar
大控制压力10 bar
低环境温度-25 °C
高环境温度50 °C
特点
坚固耐用的设计
在底板上组装
适用于恶劣的温度范围
耐电压波动
提供 ATEX 认证型号

安沃驰二位五通换向阀, 系列 CD01-PA 5763510220
CD01 - 5/2AS - 024DC
安沃驰 CD01-PA 系列是符合 ISO 15407-1 标准的灵活阀门系统。该系统提供气动或电气控制、真空或高达 16 bar 的压力、双压力应用、ATEX 认证以及可以实现各种模块化的各种配件。
规格
额定流量Qn1010 l/min
换向原理5/2
压缩空气 接口 出口按照标准DIN ISO 15407-1制造的接地板
小运行压力3 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, C型
操作元件单线圈
密封原理软密封
先导内部
合格证书不含LABS
标准ISO 15407-1
预控阀的宽度26 mm
阀门结构形式滑阀，正重叠
连接类型底板连接
复位装置带空气弹簧复位
压缩空气 接口 人口按照标准DIN ISO 15407-1制造的接地板
压缩空气连接 排气按照标准DIN ISO 15407-1制造的接地板
压缩空气连接 控制接口 输入按照标准DIN ISO 15407-1制造的接地板
压缩空气连接 先导 排气按照标准DIN ISO 15407-1制造的接地板
功率 消耗 DC1.6 W
尺寸26 mm
特点
尺寸为 26 mm 的标准化阀门系统
灵活且功能强大
通过在线配置器轻松灵活地进行特定个性化配置
压力范围高达 16 bar
可以组合 CD02-AL 使用

安沃驰二位五通换向阀, 系列 CD01-PA 5763600620
CD01 - 5/2SR - 024DC
安沃驰 CD01-PA 系列是符合 ISO 15407-1 标准的灵活阀门系统。该系统提供气动或电气控制、真空或高达 16 bar 的压力、双压力应用、ATEX 认证以及可以实现各种模块化的各种配件。
规格
额定流量Qn1010 l/min
换向原理5/2
压缩空气 接口 出口按照标准DIN ISO 15407-1制造的接地板
小运行压力0 bar
大运行压力16 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置按钮式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, C型
操作元件单线圈
密封原理软密封
先导外部的
合格证书不含LABS
标准ISO 15407-1
预控阀的宽度26 mm
阀门结构形式滑阀，正重叠
连接类型底板连接
复位装置带弹簧复位/空气弹簧复位
压缩空气 接口 人口按照标准DIN ISO 15407-1制造的接地板
压缩空气连接 排气按照标准DIN ISO 15407-1制造的接地板
压缩空气连接 控制接口 输入按照标准DIN ISO 15407-1制造的接地板
压缩空气连接 先导 排气按照标准DIN ISO 15407-1制造的接地板
功率 消耗 DC1.6 W
尺寸26 mm
特点
尺寸为 26 mm 的标准化阀门系统
灵活且功能强大
通过在线配置器轻松灵活地进行特定个性化配置
压力范围高达 16 bar
可以组合 CD02-AL 使用

安沃驰二位五通换向阀, 系列 CD01-PA 5763650220
CD01 - 5/2DS - 024DC
安沃驰 CD01-PA 系列是符合 ISO 15407-1 标准的灵活阀门系统。该系统提供气动或电气控制、真空或高达 16 bar 的压力、双压力应用、ATEX 认证以及可以实现各种模块化的各种配件。
规格
额定流量Qn1010 l/min
换向原理5/2
压缩空气 接口 出口按照标准DIN ISO 15407-1制造的接地板
小运行压力-0.95 bar
大运行压力16 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, C型
操作元件双线圈
密封原理软密封
先导外部的
合格证书不含LABS
标准ISO 15407-1
预控阀的宽度26 mm
阀门结构形式滑阀，正重叠
连接类型底板连接
压缩空气 接口 人口按照标准DIN ISO 15407-1制造的接地板
压缩空气连接 排气按照标准DIN ISO 15407-1制造的接地板
压缩空气连接 控制接口 输入按照标准DIN ISO 15407-1制造的接地板
压缩空气连接 先导 排气按照标准DIN ISO 15407-1制造的接地板
功率 消耗 DC1.6 W
尺寸26 mm
控制压力小2 bar
特点
尺寸为 26 mm 的标准化阀门系统
灵活且功能强大
通过在线配置器轻松灵活地进行特定个性化配置
压力范围高达 16 bar
可以组合 CD02-AL 使用

安沃驰三位五通换向阀, 系列 CD01-PA 5763810220
CD01 - 5/3EC - 024DC
安沃驰 CD01-PA 系列是符合 ISO 15407-1 标准的灵活阀门系统。该系统提供气动或电气控制、真空或高达 16 bar 的压力、双压力应用、ATEX 认证以及可以实现各种模块化的各种配件。
规格
换向原理5/3
结构中位排气
压缩空气 接口 出口按照标准DIN ISO 15407-1制造的接地板
小运行压力3 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, C型
密封原理软密封
先导内部
合格证书不含LABS
标准ISO 15407-1
预控阀的宽度26 mm
阀门结构形式滑阀，正重叠
连接类型底板连接
压缩空气 接口 人口按照标准DIN ISO 15407-1制造的接地板
压缩空气连接 排气按照标准DIN ISO 15407-1制造的接地板
压缩空气连接 控制接口 输入按照标准DIN ISO 15407-1制造的接地板
压缩空气连接 先导 排气按照标准DIN ISO 15407-1制造的接地板
功率 消耗 DC1.6 W
尺寸26 mm
控制压力小3 bar
大控制压力10 bar
特点
尺寸为 26 mm 的标准化阀门系统
灵活且功能强大
通过在线配置器轻松灵活地进行特定个性化配置
压力范围高达 16 bar
可以组合 CD02-AL 使用

安沃驰? 三位五通换向阀, 系列 CD01-PA 5763870620
CD01 - 5/3CC - 024DC
规格
额定流量Qn650 l/min
换向原理5/3
结构中位封闭
压缩空气 接口 出口按照标准DIN ISO 15407-1制造的接地板
小运行压力-0.95 bar
大运行压力16 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置按钮式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, C型
密封原理软密封
先导外部的
合格证书不含LABS
标准ISO 15407-1
预控阀的宽度26 mm
阀门结构形式滑阀，正重叠
连接类型底板连接
压缩空气 接口 人口按照标准DIN ISO 15407-1制造的接地板
压缩空气连接 排气按照标准DIN ISO 15407-1制造的接地板
压缩空气连接 控制接口 输入按照标准DIN ISO 15407-1制造的接地板
压缩空气连接 先导 排气按照标准DIN ISO 15407-1制造的接地板
功率 消耗 DC1.6 W
尺寸26 mm
控制压力小3 bar
特点
尺寸为 26 mm 的标准化阀门系统
灵活且功能强大
通过在线配置器轻松灵活地进行特定个性化配置
压力范围高达 16 bar
可以组合 CD02-AL 使用

安沃驰2x二位三通 换向阀, 系列 CD01-PA 5763950220
CD01 - 3/2OC - 024DC
安沃驰 CD01-PA 系列是符合 ISO 15407-1 标准的灵活阀门系统。该系统提供气动或电气控制、真空或高达 16 bar 的压力、双压力应用、ATEX 认证以及可以实现各种模块化的各种配件。
规格
额定流量Qn1010 l/min
换向原理2x3/2
结构常关/常开
压缩空气 接口 出口按照标准DIN ISO 15407-1制造的接地板
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, C型
密封原理软密封
先导内部
合格证书不含LABS
标准ISO 15407-1
预控阀的宽度26 mm
阀门结构形式滑阀，正重叠
连接类型底板连接
压缩空气 接口 人口按照标准DIN ISO 15407-1制造的接地板
压缩空气连接 排气按照标准DIN ISO 15407-1制造的接地板
压缩空气连接 控制接口 输入按照标准DIN ISO 15407-1制造的接地板
压缩空气连接 先导 排气按照标准DIN ISO 15407-1制造的接地板
功率 消耗 DC1.6 W
尺寸26 mm
控制压力小2.5 bar
大控制压力10 bar
低环境温度-15 °C
特点
尺寸为 26 mm 的标准化阀门系统
灵活且功能强大
通过在线配置器轻松灵活地进行特定个性化配置
压力范围高达 16 bar
可以组合 CD02-AL 使用

安沃驰2x二位三通 换向阀, 系列 CD01-PA 5763990220
CD01 - 3/2CC - 024DC
安沃驰 CD01-PA 系列是符合 ISO 15407-1 标准的灵活阀门系统。该系统提供气动或电气控制、真空或高达 16 bar 的压力、双压力应用、ATEX 认证以及可以实现各种模块化的各种配件。
规格
额定流量Qn1010 l/min
换向原理2x3/2
结构常闭/常闭
压缩空气 接口 出口按照标准DIN ISO 15407-1制造的接地板
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, C型
密封原理软密封
先导内部
合格证书不含LABS
标准ISO 15407-1
预控阀的宽度26 mm
阀门结构形式滑阀，正重叠
连接类型底板连接
压缩空气 接口 人口按照标准DIN ISO 15407-1制造的接地板
压缩空气连接 排气按照标准DIN ISO 15407-1制造的接地板
压缩空气连接 控制接口 输入按照标准DIN ISO 15407-1制造的接地板
压缩空气连接 先导 排气按照标准DIN ISO 15407-1制造的接地板
功率 消耗 DC1.6 W
尺寸26 mm
控制压力小2.5 bar
大控制压力10 bar
低环境温度-15 °C
特点
尺寸为 26 mm 的标准化阀门系统
灵活且功能强大
通过在线配置器轻松灵活地进行特定个性化配置
压力范围高达 16 bar
可以组合 CD02-AL 使用

安沃驰二位五通换向阀, 系列 740 5727405280
V740-5/2AR-230AC-07
 740/840 系列方向控制阀采用软质无磨损膜片技术。其简单但又坚固可靠的设计适合各种空气质量，可重复性强，使用寿命很长。防腐蚀聚酰胺外壳弹性上佳，同样也适合尘土和潮湿环境。
规格
操作电子
额定流量Qn700 l/min
换向原理5/2
压缩空气 接口 出口? 8x1
小运行压力1.5 bar
大运行压力10 bar
工作电压 AC230 V
工作电压 AC230 V
电压偏差AC 50 Hz-20% / +10%
电压偏差AC 60 Hz-10% / +20%
手动控制装置锁定式, 按钮式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
密封原理软密封
先导内部
阀门结构形式膜片式中心阀
阀连接器配有阀连接器
节流带节流设备
连接类型管式连接
复位装置带空气弹簧复位
组合原理?（闭锁原理）单重底板原理, 盘式原理
可以组装成块可以组装成块
抗温性-25 °C 耐低温
低环境温度-25 °C
高环境温度50 °C
特点
坚固耐用的聚合物外壳
适合各种空气质量
持续的高重复性
可进行底板组装和模块组装
有的版本还提供 UL 和 ATEX 线圈

安沃驰二位五通换向阀, 系列 740 5727455302
V740-5/2AS-00000-07
 740/840 系列方向控制阀采用软质无磨损膜片技术。其简单但又坚固可靠的设计适合各种空气质量，可重复性强，使用寿命很长。防腐蚀聚酰胺外壳弹性上佳，同样也适合尘土和潮湿环境。
规格
操作电子
额定流量Qn950 l/min
换向原理5/2
压缩空气 接口 出口? 10x1
小运行压力1.5 bar
大运行压力10 bar
手动控制装置按钮式, 锁定式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
操作元件单线圈
密封原理软密封
先导内部
ATEXATEX 中可选
阀门结构形式膜片式中心阀
带有导线盒的基础阀门不带线圈的基阀
节流带节流设备
连接类型管式连接
复位装置带空气弹簧复位
组合原理?（闭锁原理）盘式原理, 单重底板原理
可以组装成块可以组装成块
抗温性-25 °C 耐低温
低环境温度-25 °C
高环境温度50 °C
介质温度小值-25 °C
介质温度大值50 °C
特点
坚固耐用的聚合物外壳
适合各种空气质量
持续的高重复性
可进行底板组装和模块组装
有的版本还提供 UL 和 ATEX 线圈
