安沃驰拉杆气缸0822343004，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，库存，价格实惠；热诚欢迎新老客户咨询购买！

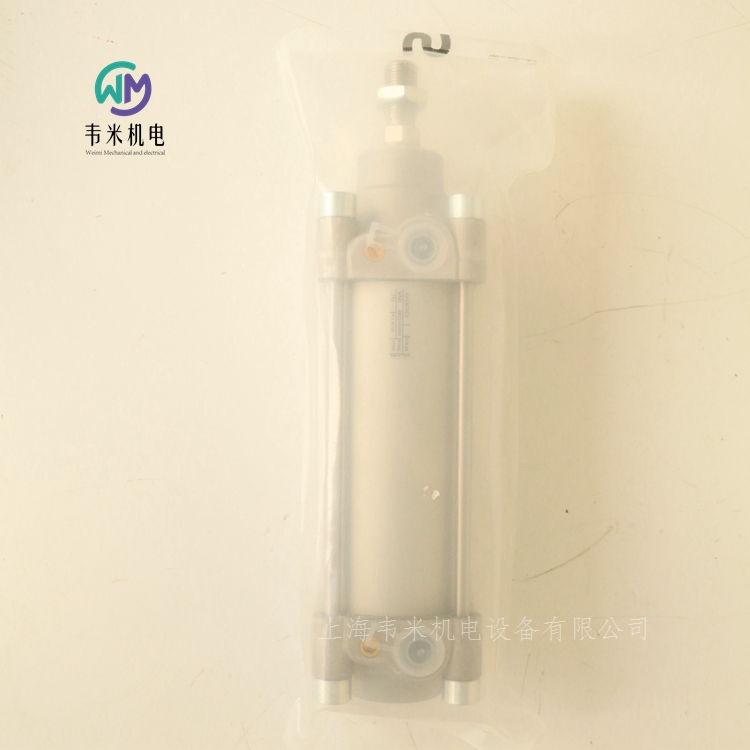

安沃驰拉杆气缸ISO 15552, 系列 TRB 0822343004
TRB-DA-063-0100-0122111100000000000000-B
安沃驰 TRB 系列 (ISO 15552) 气缸经常用于需要重型气缸的行业，如木材与铝材、钢铁与汽车、重型机械和采矿等等。
规格
标准ISO 15552
活塞- φ63 mm
行程100 mm
实用原则双作用式
缓冲
磁性销钉Píst s magnetem
环境要求工业标准, ATEX 中可选
合格证书ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力1765 N
伸出运动的活塞力1960 N
低环境温度-20 °C
高环境温度80 °C
小运行压力1.5 bar
大运行压力10 bar
接口G 3/8
活塞杆螺纹M16x1,5
缓冲长度16.5 mm
缓冲能量27 J
重量 0 mm行程1.4 kg
重量 +10 mm行程0.052 kg
大行程2500 mm
介质压缩空气
特点
提供 32 mm 至 125 mm 直径的活塞
气动缓冲
附加弹性缓冲
提供多种刮刀模块
您可以利用模块系统随时更换气缸上的刮刀，并能大大减少保养周期
配置器中提供各种变型和配件

安沃驰传感器, 系列 ST9 0830100486
ST9-R3-M008-030 27 OHM
磁性接近传感器
安沃驰 ST9 系列传感器专为短行程气缸开发，设计简洁、操作实用性强。它们可以轻松滑入 9 mm 沟槽，然后用一个螺钉稳稳固定。位于外壳侧面的电气连接简化了管路的紧固和拆卸工作，这一点对极短气缸来说尤为明显。
规格
直接安装用于系列KHZ
凹槽宽度9 mm 沟槽
连接方式型簧片型
额定电流，接通状态< 7 mA
开关容量3 W / 5 VA
防护等级IP67, IP65
低环境温度-20 °C
高环境温度80 °C
大的电压降I*Rs
保护电阻27 Ω
换向电流(开关电流)，直流电，大值.0.13 A
换向电流(开关电流)，交流电，大值.0.2 A
开关点精度±0,1 mT
发光二极管状态显示黄色
电气连接 2, 螺纹尺寸多芯插头, M8
电气连接 2, 极数3-針
小工作电压 DC10 V DC
大工作电压 DC30 V DC
小工作电压 AC10 V AC
工作电压 AC，大值30 V AC
防短路能力反极性保护
冲击阻力100 g / 11 ms
振动阻力60 g (50 ... 2000 Hz)
材料：外壳聚酰胺
特点
适用于 9 mm 沟槽
具有不同导线长度和连接的各类版本
传感器外壳或自由线端上直接带一个 M8 插头
线可以直接安装在外壳上，使用便捷
提供簧片及电子 PNP 传感器型号

安沃驰传感器, 系列 SN5-X 0830100500
SN5-PN-DA09-030 X, IMPULSVERL.
磁性接近传感器
安沃驰 SN5-X 系列磁性传感器对铁磁材料有反应，专为焊接应用而设计。
规格
间接安装用于系列TRB, ITS
结构传感器对铁磁体有反应。, "适用于焊接行业 ", 延长脉冲持续时间
传感器延长脉冲持续时间
连接方式型电子 PNP
额定电流，接通状态< 25 mA
静态电流（无负荷）< 14 mA
防护等级IP65
低环境温度-10 °C
高环境温度70 °C
大的电压降≤ 2,0 V
发光二极管状态显示红色
电气连接 2, 极数3-針
防短路能力反极性保护
重量0.05 kg
材料：外壳环氧树脂
特点
变型：焊接防护
变型：脉冲展宽
变型：焊接防护
传感器对铁磁材料有反应

安沃驰传感器, 系列 SN5-X 0830100525
SN5-PN-M012-030 X, IMPULSVERL.
磁性接近传感器
安沃驰 SN5-X 系列磁性传感器对铁磁材料有反应，专为焊接应用而设计。
规格
间接安装用于系列TRB, ITS
结构传感器对铁磁体有反应。, 延迟, 延长脉冲持续时间
传感器延长脉冲持续时间
连接方式型电子 PNP
额定电流，接通状态< 25 mA
静态电流（无负荷）< 14 mA
防护等级IP67
低环境温度-10 °C
高环境温度70 °C
大的电压降≤ 2,0 V
换向电流(开关电流)，直流电，大值.0.2 A
开关点精度±0,1 mT
显示发光二极管
发光二极管状态显示黄色
电气连接 2, 螺纹尺寸多针插头, M12
电气连接 2, 极数3-針
小工作电压 DC15 V DC
大工作电压 DC30 V DC
防短路能力反极性保护
材料：外壳环氧树脂
特点
变型：焊接防护
变型：脉冲展宽
变型：焊接防护
传感器对铁磁材料有反应

安沃驰传感器, 系列 ST6 R412022853
ST6-PN-K03U-030
磁性接近传感器
安沃驰 ST6 系列传感器适用于安装在 6 mm T-槽中以及气缸上。它们适合安装到所有安沃驰圆形气缸、拉杆气缸以及型材气缸上。凭借其优化、紧凑的外形，该传感器可以嵌入到现有沟槽中，并集成到任何机器环境中，甚至使用传感器固定。传感器侧面的固定肋有助于实现简单的安装，包括难以碰到的位置或在头顶上方组装。耐用的安装螺钉将传感器固定在所需位置，并可承受冲击或振动。
规格
直接安装用于系列PRA, PRE, CCI, KPZ, SSI, GPC, CVI
间接安装用于系列TRB, ITS, CCL-IS, MNI, CSL-RD, RPC, ICS-D2, ICM, KHZ, TRR
凹槽宽度6 mm T-沟槽
电缆带电缆
连接方式型电子 PNP
额定电流，接通状态< 30 mA
静态电流（无负荷）< 8 mA
滞环≥ 0,2 mT
合格证书CE认证, cULus, RoHS, UL (Underwriters Laboratories)
防护等级IP65, IP67, IP69K
低环境温度-30 °C
高环境温度80 °C
大的电压降≤ 2,5 V
换向电流(开关电流)，直流电，大值.0.13 A
工作频率1000 Hz
开关点精度±0,1 mT
开关逻辑电路常开
发光二极管状态显示黄色
电气连接 2, 类型开放式电缆终端
电气连接 2, 极数3-針
小工作电压 DC10 V DC
大工作电压 DC30 V DC
防短路能力短路保护, 反极性保护
冲击阻力30 g / 11 ms
振动阻力10 - 55 Hz, 1 mm
特点
适用于标准化 6 mm 沟槽的通用传感器
从螺母上方安装（“插入式”安装）
具有不同导线长度和连接的各类版本
组合安装螺钉、六角插座、沟槽螺钉
提供 ATEX 认证型号
有高低温版的橡胶密封。

安沃驰传感器, 系列 ST4 R412019488
ST4-R3-K03U-030
磁性接近传感器
安沃驰 ST4 系列传感器可以集成所有安沃驰气动执行机构，是小型搬运的理想选择。只需四分之一圈的组合螺丝即可快速方便地组装 ST4 系列。
规格
直接安装用于系列PRA, SSI, GSU, RTC, CKP, GPC, MSC, MSN, RCM, CVI
间接安装用于系列MNI, CSL-RD, ICM
凹槽宽度4 mm C 沟槽
电缆带电缆
连接方式型簧片型
开关容量3 W / 3 VA
合格证书UL (Underwriters Laboratories), cULus, RoHS
防护等级IP65, IP67
低环境温度-30 °C
高环境温度80 °C
大的电压降≤ 0,5 V
换向电流(开关电流)，直流电，大值.0.13 A
换向电流(开关电流)，交流电，大值.0.13 A
开关点精度±0,1 mT
开关逻辑电路常开
显示发光二极管
发光二极管状态显示黄色
电气连接 2, 类型开放式电缆终端
电气连接 2, 极数3-針
小工作电压 DC5 V DC
大工作电压 DC30 V DC
防短路能力反极性保护
冲击阻力30 g / 11 ms
振动阻力10 - 55 Hz, 1 mm
电缆长度 L3 m
特点
适用于 4 mm C型插槽
从螺母上方安装（“插入式”安装）
坚固的外壳
指示输出状态的 LED
组合安装螺钉、六角插座、沟槽螺钉
确、可靠、灵活

安沃驰传感器, 系列 ST4 R412019490
ST4-R3-M08T-030
磁性接近传感器
安沃驰 ST4 系列传感器可以集成所有安沃驰气动执行机构，是小型搬运的理想选择。只需四分之一圈的组合螺丝即可快速方便地组装 ST4 系列。
规格
直接安装用于系列PRA, SSI, GSU, RTC, CKP, GPC, MSC, MSN, RCM, CVI
间接安装用于系列MNI, CSL-RD, ICM
凹槽宽度4 mm C 沟槽
电缆带电缆
连接方式型簧片型
开关容量3 W / 3 VA
合格证书UL (Underwriters Laboratories), cULus, RoHS
防护等级IP65, IP67
低环境温度-30 °C
高环境温度80 °C
大的电压降≤ 0,5 V
换向电流(开关电流)，直流电，大值.0.13 A
换向电流(开关电流)，交流电，大值.0.13 A
开关点精度±0,1 mT
开关逻辑电路常开
显示发光二极管
发光二极管状态显示黄色
电气连接 2, 螺纹尺寸M8, 多芯插头
电气连接 2, 极数3-針
小工作电压 DC5 V DC
大工作电压 DC30 V DC
防短路能力反极性保护
冲击阻力30 g / 11 ms
振动阻力10 - 55 Hz, 1 mm
电缆长度 L0.3 m
特点
适用于 4 mm C型插槽
从螺母上方安装（“插入式”安装）
坚固的外壳
指示输出状态的 LED
组合安装螺钉、六角插座、沟槽螺钉
确、可靠、灵活

安沃驰传感器, 系列 ST4 R412019686
ST4-R3-M08U-030
磁性接近传感器
安沃驰 ST4 系列传感器可以集成所有安沃驰气动执行机构，是小型搬运的理想选择。只需四分之一圈的组合螺丝即可快速方便地组装 ST4 系列。
规格
直接安装用于系列PRA, SSI, GSU, RTC, CKP, GPC, MSC, MSN, RCM, CVI
间接安装用于系列MNI, CSL-RD, ICM
凹槽宽度4 mm C 沟槽
电缆带电缆
连接方式型簧片型
开关容量3 W / 3 VA
合格证书UL (Underwriters Laboratories), cULus, RoHS
防护等级IP65, IP67
低环境温度-30 °C
高环境温度80 °C
大的电压降≤ 0,5 V
换向电流(开关电流)，直流电，大值.0.13 A
换向电流(开关电流)，交流电，大值.0.13 A
开关点精度±0,1 mT
开关逻辑电路常开
显示发光二极管
发光二极管状态显示黄色
电气连接 2, 螺纹尺寸M8, 多芯插头
电气连接 2, 极数3-針
小工作电压 DC5 V DC
大工作电压 DC30 V DC
防短路能力反极性保护
冲击阻力30 g / 11 ms
振动阻力10 - 55 Hz, 1 mm
电缆长度 L0.5 m
特点
适用于 4 mm C型插槽
从螺母上方安装（“插入式”安装）
坚固的外壳
指示输出状态的 LED
组合安装螺钉、六角插座、沟槽螺钉
、可靠、灵活

安沃驰传感器, 系列 ST4 R412019687
ST4-PN-M08U-030
磁性接近传感器
安沃驰 ST4 系列传感器可以集成所有安沃驰气动执行机构，是小型搬运的理想选择。只需四分之一圈的组合螺丝即可快速方便地组装 ST4 系列。
规格
直接安装用于系列PRA, SSI, GSU, RTC, CKP, GPC, MSC, MSN, RCM, CVI
间接安装用于系列MNI, CSL-RD, ICM
凹槽宽度4 mm C 沟槽
电缆带电缆
连接方式型电子 PNP
合格证书UL (Underwriters Laboratories), cULus, RoHS
防护等级IP65, IP67
低环境温度-30 °C
高环境温度80 °C
大的电压降≤ 2,5 V
换向电流(开关电流)，直流电，大值.0.1 A
开关点精度±0,1 mT
开关逻辑电路常开
显示发光二极管
发光二极管状态显示黄色
电气连接 2, 螺纹尺寸多芯插头, M8
电气连接 2, 极数3-針
小工作电压 DC10 V DC
大工作电压 DC30 V DC
防短路能力短路保护, 反极性保护
冲击阻力30 g / 11 ms
振动阻力10 - 55 Hz, 1 mm
电缆长度 L0.5 m
安装螺钉组合情况：活塞环开口（槽缝）与内六角
材料：外壳聚酰胺(尼龙) 增强型玻璃纤维
特点
适用于 4 mm C型插槽
从螺母上方安装（“插入式”安装）
坚固的外壳
指示输出状态的 LED
组合安装螺钉、六角插座、沟槽螺钉
确、可靠、灵活

安沃驰传感器, 系列 ST4 R412019687
ST4-PN-M08U-030
磁性接近传感器
安沃驰 ST4 系列传感器可以集成所有安沃驰气动执行机构，是小型搬运的理想选择。只需四分之一圈的组合螺丝即可快速方便地组装 ST4 系列。
规格
直接安装用于系列PRA, SSI, GSU, RTC, CKP, GPC, MSC, MSN, RCM, CVI
间接安装用于系列MNI, CSL-RD, ICM
凹槽宽度4 mm C 沟槽
电缆带电缆
连接方式型电子 PNP
合格证书UL (Underwriters Laboratories), cULus, RoHS
防护等级IP65, IP67
低环境温度-30 °C
高环境温度80 °C
大的电压降≤ 2,5 V
换向电流(开关电流)，直流电，大值.0.1 A
开关点精度±0,1 mT
开关逻辑电路常开
显示发光二极管
发光二极管状态显示黄色
电气连接 2, 螺纹尺寸多芯插头, M8
电气连接 2, 极数3-針
小工作电压 DC10 V DC
大工作电压 DC30 V DC
防短路能力短路保护, 反极性保护
冲击阻力30 g / 11 ms
振动阻力10 - 55 Hz, 1 mm
电缆长度 L0.5 m
安装螺钉组合情况：活塞环开口（槽缝）与内六角
材料：外壳聚酰胺(尼龙) 增强型玻璃纤维
特点
适用于 4 mm C型插槽
从螺母上方安装（“插入式”安装）
坚固的外壳
指示输出状态的 LED
组合安装螺钉、六角插座、沟槽螺钉
确、可靠、灵活

安沃驰传感器, 系列 ST4 R412019689
ST4-PN-M12R-030
磁性接近传感器
安沃驰 ST4 系列传感器可以集成所有安沃驰气动执行机构，是小型搬运的理想选择。只需四分之一圈的组合螺丝即可快速方便地组装 ST4 系列。
规格
直接安装用于系列PRA, SSI, GSU, RTC, CKP, GPC, MSC, MSN, RCM, CVI
间接安装用于系列MNI, CSL-RD, ICM
凹槽宽度4 mm C 沟槽
电缆带电缆
连接方式型电子 PNP
合格证书UL (Underwriters Laboratories), cULus, RoHS
防护等级IP65, IP67
低环境温度-30 °C
高环境温度80 °C
大的电压降≤ 2,5 V
换向电流(开关电流)，直流电，大值.0.1 A
开关点精度±0,1 mT
开关逻辑电路常开
显示发光二极管
发光二极管状态显示黄色
电气连接 2, 螺纹尺寸M12, 多芯插头
电气连接 2, 极数3-針
小工作电压 DC10 V DC
大工作电压 DC30 V DC
防短路能力短路保护, 反极性保护
冲击阻力30 g / 11 ms
振动阻力10 - 55 Hz, 1 mm
电缆长度 L0.3 m
安装螺钉组合情况：活塞环开口（槽缝）与内六角
材料：外壳聚酰胺(尼龙) 增强型玻璃纤维
特点
适用于 4 mm C型插槽
从螺母上方安装（“插入式”安装）
坚固的外壳
指示输出状态的 LED
组合安装螺钉、六角插座、沟槽螺钉
确、可靠、灵活

安沃驰传感器, 系列 ST6 R412022857
ST6-PN-K10U-030
磁性接近传感器
安沃驰 ST6 系列传感器适用于安装在 6 mm T-槽中以及气缸上。它们适合安装到所有安沃驰圆形气缸、拉杆气缸以及型材气缸上。凭借其优化、紧凑的外形，该传感器可以嵌入到现有沟槽中，并集成到任何机器环境中，甚至使用传感器固定。传感器侧面的固定肋有助于实现简单的安装，包括难以碰到的位置或在头顶上方组装。耐用的安装螺钉将传感器固定在所需位置，并可承受冲击或振动。
规格
直接安装用于系列PRA, PRE, CCI, KPZ, SSI, GPC, CVI
间接安装用于系列TRB, ITS, CCL-IS, MNI, CSL-RD, RPC, ICS-D2, ICM, KHZ, TRR
凹槽宽度6 mm T-沟槽
电缆带电缆
连接方式型电子 PNP
额定电流，接通状态< 30 mA
静态电流（无负荷）< 8 mA
滞环≥ 0,2 mT
合格证书CE认证, cULus, RoHS, UL (Underwriters Laboratories)
防护等级IP65, IP67, IP69K
低环境温度-30 °C
高环境温度80 °C
大的电压降≤ 2,5 V
换向电流(开关电流)，直流电，大值.0.13 A
工作频率1000 Hz
开关点精度±0,1 mT
开关逻辑电路常开
发光二极管状态显示黄色
电气连接 2, 类型开放式电缆终端
电气连接 2, 极数3-針
小工作电压 DC10 V DC
大工作电压 DC30 V DC
防短路能力短路保护, 反极性保护
冲击阻力30 g / 11 ms
振动阻力10 - 55 Hz, 1 mm
特点
适用于标准化 6 mm 沟槽的通用传感器
从螺母上方安装（“插入式”安装）
具有不同导线长度和连接的各类版本
组合安装螺钉、六角插座、沟槽螺钉
提供 ATEX 认证型号
有高低温版的橡胶密封。

安沃驰传感器, 系列 ST6 R412022863
ST6-PN-M12R-030
磁性接近传感器
安沃驰 ST6 系列传感器适用于安装在 6 mm T-槽中以及气缸上。它们适合安装到所有安沃驰圆形气缸、拉杆气缸以及型材气缸上。凭借其优化、紧凑的外形，该传感器可以嵌入到现有沟槽中，并集成到任何机器环境中，甚至使用传感器固定。传感器侧面的固定肋有助于实现简单的安装，包括难以碰到的位置或在头顶上方组装。耐用的安装螺钉将传感器固定在所需位置，并可承受冲击或振动。
规格
直接安装用于系列PRA, PRE, CCI, KPZ, SSI, GPC, CVI
间接安装用于系列TRB, ITS, CCL-IS, MNI, CSL-RD, RPC, ICS-D2, ICM, KHZ, TRR
凹槽宽度6 mm T-沟槽
电缆带电缆
连接方式型电子 PNP
额定电流，接通状态< 30 mA
静态电流（无负荷）< 8 mA
滞环≥ 0,2 mT
合格证书CE认证, cULus, RoHS, UL (Underwriters Laboratories)
防护等级IP65, IP67, IP69K
低环境温度-30 °C
高环境温度80 °C
大的电压降≤ 2,5 V
换向电流(开关电流)，直流电，大值.0.13 A
工作频率1000 Hz
开关点精度±0,1 mT
开关逻辑电路常开
发光二极管状态显示黄色
电气连接 2, 螺纹尺寸M12x1, 多芯插头
电气连接 2, 极数4-針
小工作电压 DC10 V DC
大工作电压 DC30 V DC
防短路能力短路保护, 反极性保护
冲击阻力30 g / 11 ms
振动阻力10 - 55 Hz, 1 mm
特点
适用于标准化 6 mm 沟槽的通用传感器
从螺母上方安装（“插入式”安装）
具有不同导线长度和连接的各类版本
组合安装螺钉、六角插座、沟槽螺钉
提供 ATEX 认证型号
有高低温版的橡胶密封。

安沃驰传感器, 系列 ST6 R412022871
ST6-R3-K10U-030
磁性接近传感器
安沃驰 ST6 系列传感器适用于安装在 6 mm T-槽中以及气缸上。它们适合安装到所有安沃驰圆形气缸、拉杆气缸以及型材气缸上。凭借其优化、紧凑的外形，该传感器可以嵌入到现有沟槽中，并集成到任何机器环境中，甚至使用传感器固定。传感器侧面的固定肋有助于实现简单的安装，包括难以碰到的位置或在头顶上方组装。耐用的安装螺钉将传感器固定在所需位置，并可承受冲击或振动。
规格
直接安装用于系列PRA, PRE, CCI, KPZ, SSI, GPC, CVI
间接安装用于系列TRB, ITS, CCL-IS, MNI, CSL-RD, RPC, ICS-D2, ICM, KHZ, TRR
凹槽宽度6 mm T-沟槽
电缆带电缆
连接方式型簧片型
滞环≥ 0,2 mT
开关容量3 针管道：大  6 W
合格证书CE认证, cULus, RoHS, UL (Underwriters Laboratories)
防护等级IP65, IP67, IP69K
低环境温度-30 °C
高环境温度80 °C
大的电压降I*Rs
换向电流(开关电流)，直流电，大值.0.3 A
换向电流(开关电流)，交流电，大值.0.5 A
工作频率400 Hz
开关点精度±0,1 mT
开关逻辑电路常开
发光二极管状态显示黄色
电气连接 2, 类型开放式电缆终端
电气连接 2, 极数3-針
小工作电压 DC10 V DC
大工作电压 DC30 V DC
小工作电压 AC10 V AC
工作电压 AC，大值30 V AC
防短路能力反极性保护
特点
适用于标准化 6 mm 沟槽的通用传感器
从螺母上方安装（“插入式”安装）
具有不同导线长度和连接的各类版本
组合安装螺钉、六角插座、沟槽螺钉
提供 ATEX 认证型号
有高低温版的橡胶密封。

安沃驰传感器, 系列 ST6 R412022872
ST6-R3-M08R-030
磁性接近传感器
安沃驰 ST6 系列传感器适用于安装在 6 mm T-槽中以及气缸上。它们适合安装到所有安沃驰圆形气缸、拉杆气缸以及型材气缸上。凭借其优化、紧凑的外形，该传感器可以嵌入到现有沟槽中，并集成到任何机器环境中，甚至使用传感器固定。传感器侧面的固定肋有助于实现简单的安装，包括难以碰到的位置或在头顶上方组装。耐用的安装螺钉将传感器固定在所需位置，并可承受冲击或振动。
规格
直接安装用于系列PRA, PRE, CCI, KPZ, SSI, GPC, CVI
间接安装用于系列TRB, ITS, CCL-IS, MNI, CSL-RD, RPC, ICS-D2, ICM, KHZ, TRR
凹槽宽度6 mm T-沟槽
电缆带电缆
连接方式型簧片型
滞环≥ 0,2 mT
开关容量3 针管道：大  6 W
合格证书CE认证, cULus, RoHS, UL (Underwriters Laboratories)
防护等级IP65, IP67
低环境温度-30 °C
高环境温度80 °C
大的电压降≤ 0,1 V
换向电流(开关电流)，直流电，大值.0.3 A
换向电流(开关电流)，交流电，大值.0.5 A
工作频率400 Hz
开关点精度±0,1 mT
开关逻辑电路常开
发光二极管状态显示黄色
电气连接 2, 螺纹尺寸多芯插头, M8x1
电气连接 2, 极数3-針
小工作电压 DC10 V DC
大工作电压 DC30 V DC
小工作电压 AC10 V AC
工作电压 AC，大值30 V AC
防短路能力反极性保护
特点
适用于标准化 6 mm 沟槽的通用传感器
从螺母上方安装（“插入式”安装）
具有不同导线长度和连接的各类版本
组合安装螺钉、六角插座、沟槽螺钉
提供 ATEX 认证型号
有高低温版的橡胶密封。

安沃驰传感器, 系列 ST6 R412022873
ST6-R3-M08T-030
磁性接近传感器
安沃驰 ST6 系列传感器适用于安装在 6 mm T-槽中以及气缸上。它们适合安装到所有安沃驰圆形气缸、拉杆气缸以及型材气缸上。凭借其优化、紧凑的外形，该传感器可以嵌入到现有沟槽中，并集成到任何机器环境中，甚至使用传感器固定。传感器侧面的固定肋有助于实现简单的安装，包括难以碰到的位置或在头顶上方组装。耐用的安装螺钉将传感器固定在所需位置，并可承受冲击或振动。
规格
直接安装用于系列PRA, PRE, CCI, KPZ, SSI, GPC, CVI
间接安装用于系列TRB, ITS, CCL-IS, MNI, CSL-RD, RPC, ICS-D2, ICM, KHZ, TRR
凹槽宽度6 mm T-沟槽
电缆带电缆
连接方式型簧片型
滞环≥ 0,2 mT
开关容量3 针管道：大  6 W
合格证书CE认证, cULus, RoHS, UL (Underwriters Laboratories)
防护等级IP65, IP67
低环境温度-30 °C
高环境温度80 °C
大的电压降I*Rs
换向电流(开关电流)，直流电，大值.0.3 A
换向电流(开关电流)，交流电，大值.0.5 A
工作频率400 Hz
开关点精度±0,1 mT
开关逻辑电路常开
发光二极管状态显示黄色
电气连接 2, 螺纹尺寸多芯插头, M8x1
电气连接 2, 极数3-針
小工作电压 DC10 V DC
大工作电压 DC30 V DC
小工作电压 AC10 V AC
工作电压 AC，大值30 V AC
防短路能力反极性保护
特点
适用于标准化 6 mm 沟槽的通用传感器
从螺母上方安装（“插入式”安装）
具有不同导线长度和连接的各类版本
组合安装螺钉、六角插座、沟槽螺钉
提供 ATEX 认证型号
有高低温版的橡胶密封。

安沃驰传感器, 系列 ST6 R412022874
ST6-R3-M08U-030
磁性接近传感器
安沃驰 ST6 系列传感器适用于安装在 6 mm T-槽中以及气缸上。它们适合安装到所有安沃驰圆形气缸、拉杆气缸以及型材气缸上。凭借其优化、紧凑的外形，该传感器可以嵌入到现有沟槽中，并集成到任何机器环境中，甚至使用传感器固定。传感器侧面的固定肋有助于实现简单的安装，包括难以碰到的位置或在头顶上方组装。耐用的安装螺钉将传感器固定在所需位置，并可承受冲击或振动。
规格
直接安装用于系列PRA, PRE, CCI, KPZ, SSI, GPC, CVI
间接安装用于系列TRB, ITS, CCL-IS, MNI, CSL-RD, RPC, ICS-D2, ICM, KHZ, TRR
凹槽宽度6 mm T-沟槽
电缆带电缆
连接方式型簧片型
滞环≥ 0,2 mT
开关容量3 针管道：大  6 W
合格证书CE认证, cULus, RoHS, UL (Underwriters Laboratories)
防护等级IP65, IP67
低环境温度-30 °C
高环境温度80 °C
大的电压降I*Rs
换向电流(开关电流)，直流电，大值.0.3 A
换向电流(开关电流)，交流电，大值.0.5 A
工作频率400 Hz
开关点精度±0,1 mT
开关逻辑电路常开
发光二极管状态显示黄色
电气连接 2, 螺纹尺寸多芯插头, M8x1
电气连接 2, 极数3-針
小工作电压 DC10 V DC
大工作电压 DC30 V DC
小工作电压 AC10 V AC
工作电压 AC，大值30 V AC
防短路能力反极性保护
特点
适用于标准化 6 mm 沟槽的通用传感器
从螺母上方安装（“插入式”安装）
具有不同导线长度和连接的各类版本
组合安装螺钉、六角插座、沟槽螺钉
提供 ATEX 认证型号
有高低温版的橡胶密封。

安沃驰传感器, 系列 SN6 R412000823
SN6-R2-DB09-024 ATEX 3GD
SN6 系列磁性接近传感器
安沃驰 SP1 系列磁簧传感器适配拉杆气缸，其耐热抗震的特点非常适合严苛应用。
规格
间接安装用于系列TRB, ITS
连接方式型簧片型
合格证书ATEX
防护等级IP65
低环境温度-10 °C
高环境温度50 °C
换向电流(开关电流)，直流电，大值.0.1 A
换向电流(开关电流)，交流电，大值.0.1 A
开关点精度±0,1 mT
发光二极管状态显示黄色
电气连接 2, 螺纹尺寸多芯插头, B型 工业
电气连接 2, 极数2-針
小工作电压 DC21.6 V DC
大工作电压 DC26.4 V DC
小工作电压 AC210 V AC
工作电压 AC，大值240 V AC
防短路能力反极性保护
材料：外壳聚醚氨
特点
触点类型：簧片
ATEX
变型：form B、工业
2 针
耐热

安沃驰二位五通换向阀, 系列 LS04-XS R422103555
LS04-5/2SR-024DC-XS-I-MO-D4-NEW
安沃驰电磁阀 LS04 系列轻质滑阀的聚酰胺和铝材料外壳节省了空间。该阀门适合直接安装在移动机器和系统部件上。
规格
操作电子
额定流量Qn200 l/min
换向原理5/2
压缩空气 接口 出口φ 4
小运行压力3 bar
大运行压力7 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置按钮式
电气连接 类型多芯插头
电气连接 尺寸工业插头
电气连接 极数2-針
操作元件单线圈
密封原理软密封
先导内部
阀门结构形式滑阀，正重叠
连接类型管式连接
复位装置带弹簧复位
低环境温度-10 °C
高环境温度50 °C
介质温度小值-10 °C
介质温度大值50 °C
介质压缩空气
颗粒大小 max.5 μm
压缩空气中的含油量 小.,0 mg/m3
特点
结构紧凑、质量轻
可快速切换
集成便捷
适合移动应用

安沃驰二位五通换向阀, 系列 LS04-XS R422103556
LS04-5/2SR-024DC-XS-I-M8-D4-NEW
安沃驰电磁阀 LS04 系列轻质滑阀的聚酰胺和铝材料外壳节省了空间。该阀门适合直接安装在移动机器和系统部件上。
规格
操作电子
额定流量Qn200 l/min
换向原理5/2
压缩空气 接口 出口? 4
小运行压力3 bar
大运行压力7 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置按钮式, 锁定式
电气连接 类型多芯插头
电气连接 尺寸M8
电气连接 极数3-針
操作元件单线圈
密封原理软密封
先导内部
阀门结构形式滑阀，正重叠
连接类型管式连接
复位装置带弹簧复位
低环境温度-10 °C
高环境温度50 °C
介质温度小值-10 °C
介质温度大值50 °C
介质压缩空气
颗粒大小 max.5 μm
压缩空气中的含油量 小.,0 mg/m3
特点
结构紧凑、质量轻
可快速切换
集成便捷
适合移动应用

安沃驰二位五通换向阀, 系列 LS04-XS R422103558
LS04-5/2SR-024DC-XS-D-M8-D4-NEW
安沃驰电磁阀 LS04 系列轻质滑阀的聚酰胺和铝材料外壳节省了空间。该阀门适合直接安装在移动机器和系统部件上。
规格
操作电子
额定流量Qn200 l/min
换向原理5/2
压缩空气 接口 出口? 4
小运行压力3 bar
大运行压力7 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置按钮式, 锁定式
电气连接 类型多芯插头
电气连接 尺寸M8
电气连接 极数3-針
操作元件单线圈
密封原理软密封
先导内部
阀门结构形式滑阀，正重叠
连接类型管式连接
复位装置带弹簧复位
低环境温度-10 °C
高环境温度50 °C
介质温度小值-10 °C
介质温度大值50 °C
介质压缩空气
颗粒大小 max.5 μm
压缩空气中的含油量 小.,0 mg/m3
特点
结构紧凑、质量轻
可快速切换
集成便捷
适合移动应用

安沃驰二位五通换向阀, 系列 LS04-AF R422103561
LS04-5/2SR-024DC-AF-I-M8-D4-NEW
安沃驰电磁阀 LS04 系列轻质滑阀的聚酰胺和铝材料外壳节省了空间。该阀门适合直接安装在移动机器和系统部件上。
规格
操作电子
额定流量Qn180 l/min
换向原理5/2
压缩空气 接口 出口? 4
小运行压力3 bar
大运行压力7 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置按钮式
电气连接 类型多芯插头
电气连接 尺寸M8
电气连接 极数3-針
操作元件单线圈
密封原理软密封
先导内部
阀门结构形式滑阀，正重叠
连接类型管式连接
复位装置带弹簧复位
低环境温度-10 °C
高环境温度50 °C
介质温度小值-10 °C
介质温度大值50 °C
介质压缩空气
颗粒大小 max.5 μm
压缩空气中的含油量 小.,0 mg/m3
特点
结构紧凑、质量轻
可快速切换
集成便捷
适合移动应用

安沃驰二位三通阀，LS04-AF 系列 R422103586
LS04-3/2CC-024DC-AF-D-M8-D6-NEW
安沃驰电磁阀 LS04 系列轻质滑阀的聚酰胺和铝材料外壳节省了空间。该阀门适合直接安装在移动机器和系统部件上。
规格
操作电子
额定流量Qn310 l/min
换向原理2x3/2
结构常闭/常闭
压缩空气 接口 出口? 6
小运行压力3 bar
大运行压力7 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸M8
电气连接 极数3-針
密封原理软密封
先导内部
阀门结构形式滑阀，正重叠
连接类型管式连接
低环境温度-10 °C
高环境温度50 °C
介质温度小值-10 °C
介质温度大值50 °C
介质压缩空气
颗粒大小 max.5 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
特点
结构紧凑、质量轻
可快速切换
集成便捷
适合移动应用

安沃驰传感器, 系列 ST6 R412022869
ST6-R3-K03U-030
磁性接近传感器
安沃驰 ST6 系列传感器适用于安装在 6 mm T-槽中以及气缸上。它们适合安装到所有安沃驰圆形气缸、拉杆气缸以及型材气缸上。凭借其优化、紧凑的外形，该传感器可以嵌入到现有沟槽中，并集成到任何机器环境中，甚至使用传感器固定。传感器侧面的固定肋有助于实现简单的安装，包括难以碰到的位置或在头顶上方组装。耐用的安装螺钉将传感器固定在所需位置，并可承受冲击或振动。
规格
直接安装用于系列PRA, PRE, CCI, KPZ, SSI, GPC, CVI
间接安装用于系列TRB, ITS, CCL-IS, MNI, CSL-RD, RPC, ICS-D2, ICM, KHZ, TRR
凹槽宽度6 mm T-沟槽
电缆带电缆
连接方式型簧片型
滞环≥ 0,2 mT
开关容量3 针管道：大  6 W
合格证书CE认证, cULus, RoHS, UL (Underwriters Laboratories)
防护等级IP65, IP67, IP69K
低环境温度-30 °C
高环境温度80 °C
大的电压降I*Rs
换向电流(开关电流)，直流电，大值.0.3 A
换向电流(开关电流)，交流电，大值.0.5 A
工作频率400 Hz
开关点精度±0,1 mT
开关逻辑电路常开
发光二极管状态显示黄色
电气连接 2, 类型开放式电缆终端
电气连接 2, 极数3-針
小工作电压 DC10 V DC
大工作电压 DC30 V DC
小工作电压 AC10 V AC
工作电压 AC，大值30 V AC
防短路能力反极性保护
特点
适用于标准化 6 mm 沟槽的通用传感器
从螺母上方安装（“插入式”安装）
具有不同导线长度和连接的各类版本
组合安装螺钉、六角插座、沟槽螺钉
提供 ATEX 认证型号
有高低温版的橡胶密封。

安沃驰二位三通换向阀, 系列 589 5894600620
V589-3/2NC-DA08-024DC-04-EV4-LED
安沃驰 490/579/589 系列拥有一个坚固耐用的聚合物外壳，可以独立安装，也可以模块化安装。电压范围大，并且采用快速气动接头连接。
规格
操作电子
额定流量Qn750 l/min
换向原理3/2
结构NC
压缩空气 接口 出口? 8x1
小运行压力3 bar
大运行压力8 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸ISO 15217, C 型
密封原理软密封
先导内部
阀门结构形式提动阀
连接类型管式连接
复位装置带弹簧复位
组合原理?（闭锁原理）单阀
低环境温度-15 °C
高环境温度50 °C
介质温度小值-15 °C
介质温度大值50 °C
介质压缩空气
颗粒大小 max.5 μm
压缩空气中的含油量 小.,0 mg/m3
特点
集成连接
提供单独或模块组装
电压范围广
适用于工业环境的系列

安沃驰二位二通阀, 系列 589 5894000220
V589-2/2NC-DA06-024DC-1,2-EV4
安沃驰 490/579/589 系列拥有一个坚固耐用的聚合物外壳，可以独立安装，也可以模块化安装。电压范围大，并且采用快速气动接头连接。
规格
操作电子
额定流量Qn50 l/min
换向原理2/2
结构NC
压缩空气 接口 出口? 6x1
小运行压力0 bar
大运行压力7 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸ISO 15217, C 型
密封原理软密封
阀门结构形式提动阀
连接类型管式连接
复位装置带弹簧复位
组合原理?（闭锁原理）单阀
低环境温度-15 °C
高环境温度50 °C
介质温度小值-15 °C
介质温度大值50 °C
介质压缩空气
颗粒大小 max.5 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大1 mg/m3
特点
集成连接
提供单独或模块组装
电压范围广
适用于工业环境的系列

安沃驰二位五通换向阀, 系列 581, 尺寸1 5811110000
V581-5/2SR-NONE-I1-1P22-HBX-PA-X-C-T0
 581 系列符合 ISO 5599-1 阀门标准。该系列模块化水平高，具备各种阀门功能，提供一体化节流阀、各类先导线圈以及种类齐全的配件。
规格
操作电子
额定流量Qn1400 l/min
换向原理5/2
压缩空气 接口 出口按照标准ISO 5599-1制造的接地板
小运行压力3 bar
大运行压力10 bar
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸B型 工业
操作元件单线圈
密封原理软密封
先导内部
标准ISO 5599-1
预控阀的宽度22 mm
阀门结构形式滑阀
组合原理?（闭锁原理）单重底板原理
连接类型底板连接
复位装置带弹簧复位
压缩空气 接口 人口按照标准ISO 5599-1制造的接地板
压缩空气连接 排气按照标准ISO 5599-1制造的接地板
压缩空气连接 先导 排气M5
流动电导系数C5.2 l/(s*bar)
带有导线盒的基础阀门不带线圈的基阀
尺寸ISO 1
控制压力小3 bar
特点
标准化阀门系统
ISO 1 至 4 尺寸
坚固设计
集成排气节流阀
多个电压范围
压力范围高可达 16 bar
CNOMO 接口
尺寸小
切换速度快
通过在线配置器轻松灵活地进行特定个性化配置

安沃驰二位五通换向阀, 系列 581, 尺寸1 5811110100
V581-5/2SR-024DC-I1-1P22-HBX-PA-X-C-T0
 581 系列符合 ISO 5599-1 阀门标准。该系列模块化水平高，具备各种阀门功能，提供一体化节流阀、各类先导线圈以及种类齐全的配件。
规格
操作电子
额定流量Qn1400 l/min
换向原理5/2
压缩空气 接口 出口按照标准ISO 5599-1制造的接地板
小运行压力3 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸B型 工业
操作元件单线圈
密封原理软密封
先导内部
标准ISO 5599-1
预控阀的宽度22 mm
阀门结构形式滑阀
组合原理?（闭锁原理）单重底板原理
连接类型底板连接
复位装置带弹簧复位
压缩空气 接口 人口按照标准ISO 5599-1制造的接地板
压缩空气连接 排气按照标准ISO 5599-1制造的接地板
压缩空气连接 先导 排气M5
功率 消耗 DC5 W
流动电导系数C5.2 l/(s*bar)
特点
标准化阀门系统
ISO 1 至 4 尺寸
坚固设计
集成排气节流阀
多个电压范围
压力范围高可达 16 bar
CNOMO 接口
尺寸小
切换速度快
通过在线配置器轻松灵活地进行特定个性化配置

安沃驰二位五通换向阀, 系列 581, 尺寸1 5811150130
V581-5/2SR-024DC-I1-1P15-LUA-PP-X-C-T0
 581 系列符合 ISO 5599-1 阀门标准。该系列模块化水平高，具备各种阀门功能，提供一体化节流阀、各类先导线圈以及种类齐全的配件。
规格
操作电子
额定流量Qn1400 l/min
换向原理5/2
压缩空气 接口 出口按照标准ISO 5599-1制造的接地板
小运行压力3 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置按钮式
电气连接 类型多芯插头
电气连接 尺寸ISO 15217, C 型
操作元件单线圈
密封原理软密封
先导内部
标准ISO 5599-1
预控阀的宽度15 mm
阀门结构形式滑阀
组合原理?（闭锁原理）单重底板原理
连接类型底板连接
复位装置带弹簧复位
压缩空气 接口 人口按照标准ISO 5599-1制造的接地板
压缩空气连接 排气按照标准ISO 5599-1制造的接地板
压缩空气连接 先导 排气按照标准ISO 5599-1制造的接地板
功率 消耗 DC2 W
流动电导系数C5.2 l/(s*bar)
特点
标准化阀门系统
ISO 1 至 4 尺寸
坚固设计
集成排气节流阀
多个电压范围
压力范围高可达 16 bar
CNOMO 接口
尺寸小
切换速度快
通过在线配置器轻松灵活地进行特定个性化配置

安沃驰二位五通换向阀, 系列 581, 尺寸1 5811170050
V581-5/2SR-NONE-I1-1CNO-LBX-AA-X-C-T0
 581 系列符合 ISO 5599-1 阀门标准。该系列模块化水平高，具备各种阀门功能，提供一体化节流阀、各类先导线圈以及种类齐全的配件。
规格
操作电子
额定流量Qn1400 l/min
换向原理5/2
压缩空气 接口 出口按照标准ISO 5599-1制造的接地板
小运行压力3 bar
大运行压力10 bar
工作电压 AC230 V
电压偏差AC 50 Hz-10% / +10%
手动控制装置锁定式, 按钮式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
密封原理软密封
先导内部
标准ISO 5599-1
预控阀的宽度30x22 mm CNOMO
阀门结构形式滑阀
组合原理?（闭锁原理）单重底板原理
连接类型底板连接
复位装置带弹簧复位
压缩空气 接口 人口按照标准ISO 5599-1制造的接地板
压缩空气连接 排气按照标准ISO 5599-1制造的接地板
压缩空气连接 先导 排气M5
保持?功率 AC 50 Hz4.8 VA
接通 电源 AC 50 Hz7 VA
流动电导系数C5.2 l/(s*bar)
特点
标准化阀门系统
ISO 1 至 4 尺寸
坚固设计
集成排气节流阀
多个电压范围
压力范围高可达 16 bar
CNOMO 接口
尺寸小
切换速度快
通过在线配置器轻松灵活地进行特定个性化配置

安沃驰二位五通换向阀, 系列 581, 尺寸1 5811170650
V581-5/2SR-024DC-I1-1CNO-LBX-AA-X-C-T0
 581 系列符合 ISO 5599-1 阀门标准。该系列模块化水平高，具备各种阀门功能，提供一体化节流阀、各类先导线圈以及种类齐全的配件。
规格
操作电子
额定流量Qn1400 l/min
换向原理5/2
压缩空气 接口 出口按照标准ISO 5599-1制造的接地板
小运行压力3 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置锁定式, 按钮式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
操作元件单线圈
密封原理软密封
先导内部
标准ISO 5599-1
预控阀的宽度30x22 mm CNOMO
阀门结构形式滑阀
组合原理?（闭锁原理）单重底板原理
连接类型底板连接
复位装置带弹簧复位
压缩空气 接口 人口按照标准ISO 5599-1制造的接地板
压缩空气连接 排气按照标准ISO 5599-1制造的接地板
压缩空气连接 先导 排气M5
功率 消耗 DC2 W
流动电导系数C5.2 l/(s*bar)
特点
标准化阀门系统
ISO 1 至 4 尺寸
坚固设计
集成排气节流阀
多个电压范围
压力范围高可达 16 bar
CNOMO 接口
尺寸小
切换速度快
通过在线配置器轻松灵活地进行特定个性化配置

安沃驰拉杆气缸0822343004
