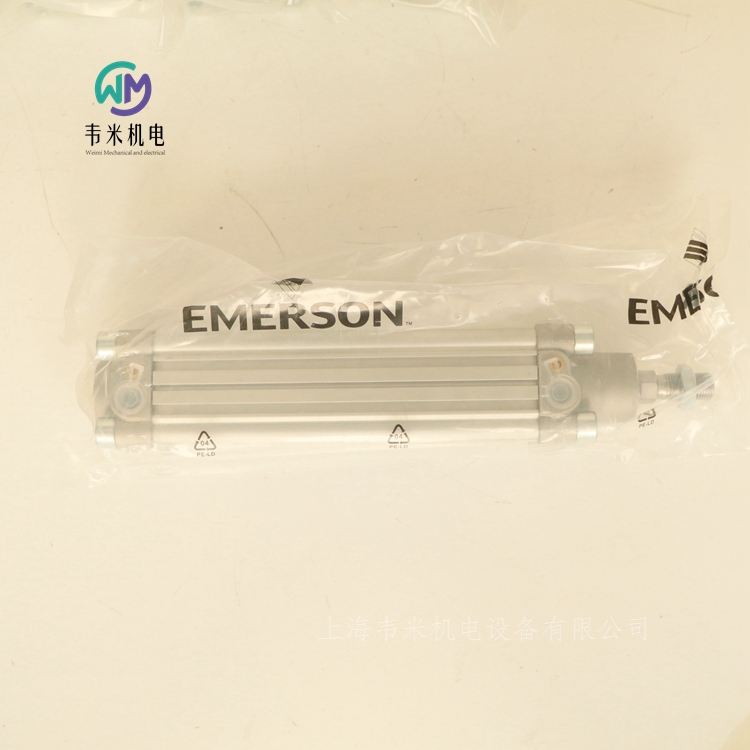

安沃驰气缸0822122006，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，库存，价格实惠；热诚欢迎新老客户咨询购买！

安沃驰型材气缸符合 ISO 15552 标准， PRA 系列 0822122006
PRA-DA-050-0160-0322111100000000000000-B
安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形，带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造，以及特殊的行业应用。
规格
标准ISO 15552
活塞- φ50 mm
行程160 mm
实用原则双作用式
缓冲
磁性销钉Píst s magnetem
环境要求工业标准, ATEX 中可选
活塞杆单的
防尘圈标准工业防尘刮环
确定活塞推力的压力6,3 bar
缩回运动的活塞力1035 N
伸出运动的活塞力1235 N
低环境温度-20 °C
高环境温度80 °C
小运行压力1.5 bar
大运行压力10 bar
接口G 1/4
活塞杆螺纹M16x1,5
缓冲长度17 mm
缓冲能量15 J
重量 0 mm行程1.06 kg
重量 +10 mm行程0.047 kg
大行程2100 mm
介质压缩空气
介质温度小值-20 °C
特点
6 mm T 型插槽和 4 mm C 型插槽，可以轻松、快速而又紧凑地安装各种传感器
提供 32 mm 至 125 mm 直径的活塞
模块化密封系统，适应性强
端部气动缓冲
额外弹性阻尼元件
配置器中提供各种变型和配件

安沃驰传感器, 系列 SN2 0830100325
SN2-R2-K10V-240 27 OHM
安沃驰 SN2 系列传感器适用气缸范围广泛。凭借其通用的功能和形式，SN2 系列传感器适用于多种行业和应用。特别坚固的簧片传感器设计，适用于高达 240 VAC 交流电的宽电压范围。
规格
间接安装用于系列TRB, PRA, ITS, MNI, CSL-RD, ICM, RPC, TRR, FLT, CVI
结构耐热
电缆带电缆
连接方式型簧片型
开关容量10 W / 10 VA
防护等级IP67
低环境温度-20 °C
高环境温度80 °C
大的电压降2,1 V + I*Rs
保护电阻27 Ω
换向电流(开关电流)，直流电，大值.0.13 A
换向电流(开关电流)，交流电，大值.0.13 A
开关点精度±0,1 mT
发光二极管状态显示黄色
电气连接 2, 类型线芯外露部分镀锡
电气连接 2, 极数2-針
小工作电压 DC12 V DC
大工作电压 DC60 V DC
小工作电压 AC12 V AC
工作电压 AC，大值240 V AC
防短路能力反极性保护
冲击阻力50 g / 11 ms
振动阻力30 g (50 - 1000 Hz)
电缆长度 L10 m
材料：外壳聚酰胺
特点
适合通用应用的立方型传感器解决方案
各种传感器安装方式，满足应用需求
传感器外壳或自由线端上直接带一个 M8 插头（2-、3- 和 4 针）
线可以直接安装在外壳上，使用便捷
提供带脉冲展宽的其他型号
提供带脉冲展宽的其他型号
提供簧片及电子 PNP 传感器型号

安沃驰传感器, 系列 SN2 0830100327
SN2-R2-K07V-240
安沃驰 SN2 系列传感器适用气缸范围广泛。凭借其通用的功能和形式，SN2 系列传感器适用于多种行业和应用。特别坚固的簧片传感器设计，适用于高达 240 VAC 交流电的宽电压范围。
规格
间接安装用于系列TRB, PRA, ITS, MNI, CSL-RD, ICM, RPC, TRR, FLT, CVI
结构耐热
电缆带电缆
连接方式型簧片型
开关容量10 W / 10 VA
防护等级IP67
低环境温度-20 °C
高环境温度80 °C
大的电压降2,1 V + I*Rs
保护电阻1,3 Ω
换向电流(开关电流)，直流电， 大值.0.3 A
换向电流(开关电流)，交流电， 大值.0.5 A
开关点精度±0,1 mT
发光二极管状态显示黄色
电气连接 2, 类型线芯外露部分镀锡
电气连接 2, 极数2-針
 小工作电压 DC12 V DC
 大工作电压 DC60 V DC
 小工作电压 AC12 V AC
工作电压 AC， 大值240 V AC
防短路能力反极性保护
冲击阻力50 g / 11 ms
振动阻力30 g (50 - 1000 Hz)
电缆长度 L7 m
材料：外壳聚酰胺
特点
适合通用应用的立方型传感器解决方案
各种传感器安装方式，满足应用需求
传感器外壳或自由线端上直接带一个 M8 插头（2-、3- 和 4 针）
线可以直接安装在外壳上，使用便捷
提供带脉冲展宽的其他型号
提供带脉冲展宽的其他型号
提供簧片及电子 PNP 传感器型号

安沃驰传感器, 系列 SN2 0830100365
SN2-R2-K03V-240
安沃驰 SN2 系列传感器适用气缸范围广泛。凭借其通用的功能和形式，SN2 系列传感器适用于多种行业和应用。特别坚固的簧片传感器设计，适用于高达 240 VAC 交流电的宽电压范围。
规格
间接安装用于系列TRB, PRA, ITS, MNI, CSL-RD, ICM, RPC, TRR, FLT, CVI
结构耐热
电缆带电缆
连接方式型簧片型
开关容量10 W / 10 VA
防护等级IP67
低环境温度-20 °C
高环境温度80 °C
大的电压降2,1 V + I*Rs
保护电阻27 Ω
换向电流(开关电流)，直流电，大值.0.13 A
换向电流(开关电流)，交流电，大值.0.13 A
开关点精度±0,1 mT
发光二极管状态显示黄色
电气连接 2, 类型线芯外露部分镀锡
电气连接 2, 极数2-針
小工作电压 DC12 V DC
大工作电压 DC60 V DC
小工作电压 AC12 V AC
工作电压 AC，大值240 V AC
防短路能力反极性保护
冲击阻力50 g / 11 ms
振动阻力30 g (50 - 1000 Hz)
电缆长度 L3 m
材料：外壳聚酰胺
特点
适合通用应用的立方型传感器解决方案
各种传感器安装方式，满足应用需求
传感器外壳或自由线端上直接带一个 M8 插头（2-、3- 和 4 针）
线可以直接安装在外壳上，使用便捷
提供带脉冲展宽的其他型号
提供带脉冲展宽的其他型号
提供簧片及电子 PNP 传感器型号

安沃驰传感器, 系列 SN2 0830100366
SN2-R2-K05V-240
安沃驰 SN2 系列传感器适用气缸范围广泛。凭借其通用的功能和形式，SN2 系列传感器适用于多种行业和应用。特别坚固的簧片传感器设计，适用于高达 240 VAC 交流电的宽电压范围。
规格
间接安装用于系列TRB, PRA, ITS, MNI, CSL-RD, ICM, RPC, TRR, FLT, CVI
结构耐热
电缆带电缆
连接方式型簧片型
开关容量10 W / 10 VA
防护等级IP67
低环境温度-20 °C
高环境温度80 °C
大的电压降2,1 V + I*Rs
保护电阻27 Ω
换向电流(开关电流)，直流电，大值.0.13 A
换向电流(开关电流)，交流电，大值.0.13 A
开关点精度±0,1 mT
发光二极管状态显示黄色
电气连接 2, 类型线芯外露部分镀锡
电气连接 2, 极数2-針
小工作电压 DC12 V DC
大工作电压 DC60 V DC
小工作电压 AC12 V AC
工作电压 AC，大值240 V AC
防短路能力反极性保护
冲击阻力50 g / 11 ms
振动阻力30 g (50 - 1000 Hz)
电缆长度 L5 m
材料：外壳聚酰胺
特点
适合通用应用的立方型传感器解决方案
各种传感器安装方式，满足应用需求
传感器外壳或自由线端上直接带一个 M8 插头（2-、3- 和 4 针）
线可以直接安装在外壳上，使用便捷
提供带脉冲展宽的其他型号
提供带脉冲展宽的其他型号
提供簧片及电子 PNP 传感器型号

安沃驰传感器, 系列 SN2 0830100368
SN2-R2-K03V-240
安沃驰 SN2 系列传感器适用气缸范围广泛。凭借其通用的功能和形式，SN2 系列传感器适用于多种行业和应用。特别坚固的簧片传感器设计，适用于高达 240 VAC 交流电的宽电压范围。
规格
间接安装用于系列TRB, PRA, ITS, MNI, CSL-RD, ICM, RPC, TRR, FLT, CVI
结构耐热
电缆带电缆
连接方式型簧片型
开关容量10 W / 10 VA
防护等级IP67
低环境温度-20 °C
高环境温度80 °C
大的电压降2,1 V + I*Rs
保护电阻1,3 Ω
换向电流(开关电流)，直流电，大值.0.3 A
换向电流(开关电流)，交流电，大值.0.5 A
开关点精度±0,1 mT
发光二极管状态显示黄色
电气连接 2, 类型线芯外露部分镀锡
电气连接 2, 极数2-針
小工作电压 DC12 V DC
大工作电压 DC60 V DC
小工作电压 AC12 V AC
工作电压 AC，大值240 V AC
防短路能力反极性保护
冲击阻力50 g / 11 ms
振动阻力30 g (50 - 1000 Hz)
电缆长度 L3 m
材料：外壳聚酰胺
特点
适合通用应用的立方型传感器解决方案
各种传感器安装方式，满足应用需求
传感器外壳或自由线端上直接带一个 M8 插头（2-、3- 和 4 针）
线可以直接安装在外壳上，使用便捷
提供带脉冲展宽的其他型号
提供带脉冲展宽的其他型号
提供簧片及电子 PNP 传感器型号

安沃驰传感器, 系列 SN2 0830100369
SN2-R2-K05V-240
安沃驰 SN2 系列传感器适用气缸范围广泛。凭借其通用的功能和形式，SN2 系列传感器适用于多种行业和应用。特别坚固的簧片传感器设计，适用于高达 240 VAC 交流电的宽电压范围。
规格
间接安装用于系列TRB, PRA, ITS, MNI, CSL-RD, ICM, RPC, TRR, FLT, CVI
结构耐热
电缆带电缆
连接方式型簧片型
开关容量10 W / 10 VA
防护等级IP67
低环境温度-20 °C
高环境温度80 °C
大的电压降2,1 V + I*Rs
保护电阻1,3 Ω
换向电流(开关电流)，直流电，大值.0.3 A
换向电流(开关电流)，交流电，大值.0.5 A
开关点精度±0,1 mT
发光二极管状态显示黄色
电气连接 2, 类型线芯外露部分镀锡
电气连接 2, 极数2-針
小工作电压 DC12 V DC
大工作电压 DC60 V DC
小工作电压 AC12 V AC
工作电压 AC，大值240 V AC
防短路能力反极性保护
冲击阻力50 g / 11 ms
振动阻力30 g (50 - 1000 Hz)
电缆长度 L5 m
材料：外壳聚酰胺
特点
适合通用应用的立方型传感器解决方案
各种传感器安装方式，满足应用需求
传感器外壳或自由线端上直接带一个 M8 插头（2-、3- 和 4 针）
线可以直接安装在外壳上，使用便捷
提供带脉冲展宽的其他型号
提供带脉冲展宽的其他型号
提供簧片及电子 PNP 传感器型号

安沃驰传感器, 系列 SN2 0830100371
SN2-R3-K03V-042
安沃驰 SN2 系列传感器适用气缸范围广泛。凭借其通用的功能和形式，SN2 系列传感器适用于多种行业和应用。特别坚固的簧片传感器设计，适用于高达 240 VAC 交流电的宽电压范围。
规格
间接安装用于系列TRB, PRA, ITS, MNI, CSL-RD, ICM, RPC, TRR, FLT, CVI
结构耐热
电缆带电缆
连接方式型簧片型
开关容量5,5 W / 5,5 VA
防护等级IP67
低环境温度-20 °C
高环境温度80 °C
大的电压降I*Rs
保护电阻27 Ω
换向电流(开关电流)，直流电，大值.0.13 A
换向电流(开关电流)，交流电，大值.0.13 A
开关点精度±0,1 mT
发光二极管状态显示黄色
电气连接 2, 类型线芯外露部分镀锡
电气连接 2, 极数2-針
小工作电压 DC12 V DC
大工作电压 DC42 V DC
小工作电压 AC12 V AC
工作电压 AC，大值42 V AC
防短路能力反极性保护
冲击阻力100 g / 11 ms
振动阻力30 g (50 - 1000 Hz)
电缆长度 L3 m
材料：外壳聚酰胺
特点
适合通用应用的立方型传感器解决方案
各种传感器安装方式，满足应用需求
传感器外壳或自由线端上直接带一个 M8 插头（2-、3- 和 4 针）
线可以直接安装在外壳上，使用便捷
提供带脉冲展宽的其他型号
提供带脉冲展宽的其他型号
提供簧片及电子 PNP 传感器型号

安沃驰传感器, 系列 SN2 0830100376
SN2-PN-K05V-030
安沃驰 SN2 系列传感器适用气缸范围广泛。凭借其通用的功能和形式，SN2 系列传感器适用于多种行业和应用。特别坚固的簧片传感器设计，适用于高达 240 VAC 交流电的宽电压范围。
规格
间接安装用于系列TRB, PRA, ITS, MNI, CSL-RD, ICM, RPC, TRR, FLT, CVI
结构耐热
电缆带电缆
连接方式型电子 PNP
额定电流，接通状态< 15 mA
静态电流（无负荷）< 10 mA
防护等级IP67
低环境温度-10 °C
高环境温度70 °C
大的电压降≤ 2,0 V
换向电流(开关电流)，直流电，大值.0.13 A
工作频率2000 Hz
开关点精度±0,1 mT
发光二极管状态显示黄色
电气连接 2, 类型线芯外露部分镀锡
电气连接 2, 极数3-針
小工作电压 DC10 V DC
大工作电压 DC30 V DC
小工作电压 AC10 V AC
工作电压 AC，大值30 V AC
防短路能力短路保护, 反极性保护
电缆长度 L5 m
材料：外壳聚酰胺
材料 电缆外皮聚氯乙烯
特点
适合通用应用的立方型传感器解决方案
各种传感器安装方式，满足应用需求
传感器外壳或自由线端上直接带一个 M8 插头（2-、3- 和 4 针）
线可以直接安装在外壳上，使用便捷
提供带脉冲展宽的其他型号
提供带脉冲展宽的其他型号
提供簧片及电子 PNP 传感器型号

安沃驰传感器, 系列 SN2 0830100378
SN2-PN-K10V-030
安沃驰 SN2 系列传感器适用气缸范围广泛。凭借其通用的功能和形式，SN2 系列传感器适用于多种行业和应用。特别坚固的簧片传感器设计，适用于高达 240 VAC 交流电的宽电压范围。
规格
间接安装用于系列TRB, PRA, ITS, MNI, CSL-RD, ICM, RPC, TRR, FLT, CVI
结构耐热
电缆带电缆
连接方式型电子 PNP
开关容量10 W / 10 VA
防护等级IP67
低环境温度-20 °C
高环境温度120 °C
大的电压降2,1 V + I*Rs
保护电阻27 Ω
换向电流(开关电流)，直流电，大值.0.12 A
开关点精度±0,1 mT
电气连接 2, 类型线芯外露部分镀锡
电气连接 2, 极数3-針
小工作电压 DC10 V DC
大工作电压 DC30 V DC
防短路能力反极性保护
冲击阻力100 g / 11 ms
振动阻力30 g (50 - 1000 Hz)
电缆长度 L3 m
材料：外壳聚酰胺
材料 电缆外皮热塑性橡胶
特点
适合通用应用的立方型传感器解决方案
各种传感器安装方式，满足应用需求
传感器外壳或自由线端上直接带一个 M8 插头（2-、3- 和 4 针）
线可以直接安装在外壳上，使用便捷
提供带脉冲展宽的其他型号
提供带脉冲展宽的其他型号
提供簧片及电子 PNP 传感器型号

安沃驰传感器, 系列 ST9 0830100380
ST9-R2-K03V-030
磁性接近传感器
安沃驰 ST9 系列传感器专为短行程气缸开发，设计简洁、操作实用性强。它们可以轻松滑入 9 mm 沟槽，然后用一个螺钉稳稳固定。位于外壳侧面的电气连接简化了管路的紧固和拆卸工作，这一点对极短气缸来说尤为明显。
规格
直接安装用于系列KHZ
凹槽宽度9 mm 沟槽
电缆带电缆
连接方式型簧片型
开关容量3 W / 5 VA
防护等级IP67, IP65
低环境温度-20 °C
高环境温度80 °C
大的电压降2,1 V + I*Rs
保护电阻1,3 Ω
换向电流(开关电流)，直流电，大值.0.13 A
换向电流(开关电流)，交流电，大值.0.2 A
开关点精度±0,1 mT
发光二极管状态显示黄色
电气连接 2, 类型线芯外露部分镀锡
电气连接 2, 极数2-針
小工作电压 DC12 V DC
大工作电压 DC24 V DC
小工作电压 AC12 V AC
工作电压 AC，大值24 V AC
防短路能力反极性保护
冲击阻力100 g / 11 ms
振动阻力60 g (50 ... 2000 Hz)
电缆长度 L3 m
材料：外壳环氧树脂
特点
适用于 9 mm 沟槽
具有不同导线长度和连接的各类版本
传感器外壳或自由线端上直接带一个 M8 插头
线可以直接安装在外壳上，使用便捷
提供簧片及电子 PNP 传感器型号

安沃驰传感器, 系列 ST9 0830100381
ST9-R2-K05V-030
磁性接近传感器
安沃驰 ST9 系列传感器专为短行程气缸开发，设计简洁、操作实用性强。它们可以轻松滑入 9 mm 沟槽，然后用一个螺钉稳稳固定。位于外壳侧面的电气连接简化了管路的紧固和拆卸工作，这一点对极短气缸来说尤为明显。
规格
直接安装用于系列KHZ
凹槽宽度9 mm 沟槽
电缆带电缆
连接方式型簧片型
开关容量3 W / 5 VA
防护等级IP67, IP65
低环境温度-20 °C
高环境温度80 °C
大的电压降2,1 V + I*Rs
保护电阻1,3 Ω
换向电流(开关电流)，直流电，大值.0.13 A
换向电流(开关电流)，交流电，大值.0.2 A
开关点精度±0,1 mT
发光二极管状态显示黄色
电气连接 2, 类型线芯外露部分镀锡
电气连接 2, 极数2-針
小工作电压 DC12 V DC
大工作电压 DC24 V DC
小工作电压 AC12 V AC
工作电压 AC，大值24 V AC
防短路能力反极性保护
冲击阻力100 g / 11 ms
振动阻力60 g (50 ... 2000 Hz)
电缆长度 L5 m
材料：外壳环氧树脂
特点
适用于 9 mm 沟槽
具有不同导线长度和连接的各类版本
传感器外壳或自由线端上直接带一个 M8 插头
线可以直接安装在外壳上，使用便捷
提供簧片及电子 PNP 传感器型号

安沃驰传感器, 系列 ST9 0830100387
ST9-PN-K03U-036
磁性接近传感器
安沃驰 ST9 系列传感器专为短行程气缸开发，设计简洁、操作实用性强。它们可以轻松滑入 9 mm 沟槽，然后用一个螺钉稳稳固定。位于外壳侧面的电气连接简化了管路的紧固和拆卸工作，这一点对极短气缸来说尤为明显。
规格
直接安装用于系列KHZ
凹槽宽度9 mm 沟槽
传感器延长脉冲持续时间
电缆带电缆
连接方式型电子 PNP
额定电流，接通状态< 7 mA
静态电流（无负荷）< 3 mA
防护等级IP67, IP65
低环境温度-10 °C
高环境温度70 °C
大的电压降≤ 2,0 V
换向电流(开关电流)，直流电，大值.0.2 A
工作频率2000 Hz
开关点精度±0,1 mT
发光二极管状态显示黄色
电气连接 2, 类型线芯外露部分镀锡
电气连接 2, 极数3-針
小工作电压 DC12 V DC
大工作电压 DC36 V DC
防短路能力短路保护, 反极性保护
冲击阻力100 g / 11 ms
振动阻力60 g (50 ... 2000 Hz)
电缆长度 L3 m
材料：外壳环氧树脂
材料 电缆外皮聚氨酯
特点
适用于 9 mm 沟槽
具有不同导线长度和连接的各类版本
传感器外壳或自由线端上直接带一个 M8 插头
线可以直接安装在外壳上，使用便捷
提供簧片及电子 PNP 传感器型号

安沃驰传感器, 系列 ST9 0830100396
ST9-R3-K05U-030
磁性接近传感器
安沃驰 ST9 系列传感器专为短行程气缸开发，设计简洁、操作实用性强。它们可以轻松滑入 9 mm 沟槽，然后用一个螺钉稳稳固定。位于外壳侧面的电气连接简化了管路的紧固和拆卸工作，这一点对极短气缸来说尤为明显。
规格
直接安装用于系列KHZ
凹槽宽度9 mm 沟槽
电缆带电缆
连接方式型簧片型
开关容量3 W / 5 VA
防护等级IP67, IP65
低环境温度-20 °C
高环境温度80 °C
大的电压降I*Rs
保护电阻1,3 Ω
换向电流(开关电流)，直流电，大值.0.13 A
换向电流(开关电流)，交流电，大值.0.2 A
开关点精度±0,1 mT
发光二极管状态显示黄色
电气连接 2, 类型线芯外露部分镀锡
电气连接 2, 极数3-針
小工作电压 DC12 V DC
大工作电压 DC24 V DC
小工作电压 AC12 V AC
工作电压 AC，大值24 V AC
防短路能力反极性保护
冲击阻力100 g / 11 ms
振动阻力60 g (50 ... 2000 Hz)
电缆长度 L5 m
材料：外壳环氧树脂
特点
适用于 9 mm 沟槽
具有不同导线长度和连接的各类版本
传感器外壳或自由线端上直接带一个 M8 插头
线可以直接安装在外壳上，使用便捷
提供簧片及电子 PNP 传感器型号

安沃驰传感器, 系列 ST4 R412019682
磁性接近传感器
安沃驰 ST4 系列传感器可以集成所有安沃驰气动执行机构，是小型搬运的理想选择。只需四分之一圈的组合螺丝即可快速方便地组装 ST4 系列。
ST4-R3-M08R-030
规格
直接安装用于系列PRA, SSI, GSU, RTC, CKP, GSP, MSC, MSN, RCM, CVI
间接安装用于系列MNI, CSL-RD, ICM
凹槽宽度4 mm C 沟槽
电缆带电缆
连接方式型簧片型
开关容量3 W / 3 VA
合格证书UL (Underwriters Laboratories), cULus, RoHS
防护等级IP65, IP67
低环境温度-30 °C
高环境温度80 °C
大的电压降≤ 0,5 V
换向电流(开关电流)，直流电，大值.0.13 A
换向电流(开关电流)，交流电，大值.0.13 A
开关点精度±0,1 mT
开关逻辑电路常开
显示发光二极管
发光二极管状态显示黄色
电气连接 2, 螺纹尺寸多芯插头, M8
电气连接 2, 极数3-針
小工作电压 DC5 V DC
大工作电压 DC30 V DC
防短路能力反极性保护
冲击阻力30 g / 11 ms
振动阻力10 - 55 Hz, 1 mm
电缆长度 L0.3 m
特点
适用于 4 mm C型插槽
从螺母上方安装（“插入式”安装）
坚固的外壳
指示输出状态的 LED
组合安装螺钉、六角插座、沟槽螺钉
精、可靠、灵活

安沃驰传感器, 系列 ST4 R412019683
ST4-PN-M08R-030
磁性接近传感器
安沃驰 ST4 系列传感器可以集成所有安沃驰气动执行机构，是小型搬运的理想选择。只需四分之一圈的组合螺丝即可快速方便地组装 ST4 系列。
规格
直接安装用于系列PRA, SSI, GSU, RTC, CKP, GSP, MSC, MSN, RCM, CVI
间接安装用于系列MNI, CSL-RD, ICM
凹槽宽度4 mm C 沟槽
电缆带电缆
连接方式型电子 PNP
合格证书UL (Underwriters Laboratories), cULus, RoHS
防护等级IP65, IP67
低环境温度-30 °C
高环境温度80 °C
大的电压降≤ 2,5 V
换向电流(开关电流)，直流电，大值.0.1 A
开关点精度±0,1 mT
开关逻辑电路常开
显示发光二极管
发光二极管状态显示黄色
电气连接 2, 螺纹尺寸多芯插头, M8
电气连接 2, 极数3-針
小工作电压 DC10 V DC
大工作电压 DC30 V DC
防短路能力短路保护, 反极性保护
冲击阻力30 g / 11 ms
振动阻力10 - 55 Hz, 1 mm
电缆长度 L0.3 m
安装螺钉组合情况：活塞环开口（槽缝）与内六角
材料：外壳聚酰胺(尼龙) 增强型玻璃纤维
特点
适用于 4 mm C型插槽
从螺母上方安装（“插入式”安装）
坚固的外壳
指示输出状态的 LED
组合安装螺钉、六角插座、沟槽螺钉
精、可靠、灵活

安沃驰传感器, 系列 SN2 0830100465
SN2-R2-M008-030
安沃驰 SN2 系列传感器适用气缸范围广泛。凭借其通用的功能和形式，SN2 系列传感器适用于多种行业和应用。特别坚固的簧片传感器设计，适用于高达 240 VAC 交流电的宽电压范围。
规格
间接安装用于系列TRB, PRA, ITS, MNI, CSL-RD, ICM, RPC, TRR, FLT, CVI
结构延长脉冲持续时间
连接方式型簧片型
开关容量10 W / 10 VA
防护等级IP67
低环境温度-20 °C
高环境温度80 °C
大的电压降2,1 V + I*Rs
保护电阻27 Ω
换向电流(开关电流)，直流电，大值.0.13 A
换向电流(开关电流)，交流电，大值.0.13 A
开关点精度±0,1 mT
发光二极管状态显示黄色
电气连接 2, 螺纹尺寸多芯插头, M8
电气连接 2, 极数2-針
小工作电压 DC12 V DC
大工作电压 DC36 V DC
小工作电压 AC12 V AC
工作电压 AC，大值30 V AC
防短路能力反极性保护
冲击阻力100 g / 11 ms
振动阻力30 g (50 - 2000 Hz)
材料：外壳聚酰胺
特点
适合通用应用的立方型传感器解决方案
各种传感器安装方式，满足应用需求
传感器外壳或自由线端上直接带一个 M8 插头（2-、3- 和 4 针）
线可以直接安装在外壳上，使用便捷
提供带脉冲展宽的其他型号
提供带脉冲展宽的其他型号
提供簧片及电子 PNP 传感器型号

安沃驰传感器, 系列 SN2 0830100467
SN2-R4-M008-030
安沃驰 SN2 系列传感器适用气缸范围广泛。凭借其通用的功能和形式，SN2 系列传感器适用于多种行业和应用。特别坚固的簧片传感器设计，适用于高达 240 VAC 交流电的宽电压范围。
规格
间接安装用于系列TRB, PRA, ITS, MNI, CSL-RD, ICM, RPC, TRR, FLT, CVI
结构延长脉冲持续时间
连接方式型簧片型
开关容量10 W / 10 VA
防护等级IP67
低环境温度-20 °C
高环境温度80 °C
大的电压降≤ 3,5 V
保护电阻27 Ω
换向电流(开关电流)，直流电，大值.0.13 A
换向电流(开关电流)，交流电，大值.0.13 A
开关点精度±0,1 mT
发光二极管状态显示红色
电气连接 2, 螺纹尺寸M8, 多芯插头
电气连接 2, 极数4-針
小工作电压 DC12 V DC
大工作电压 DC36 V DC
小工作电压 AC12 V AC
工作电压 AC，大值30 V AC
防短路能力反极性保护
冲击阻力50 g / 11 ms
振动阻力35 g (50 - 2000 Hz)
材料：外壳环氧树脂
特点
适合通用应用的立方型传感器解决方案
各种传感器安装方式，满足应用需求
传感器外壳或自由线端上直接带一个 M8 插头（2-、3- 和 4 针）
线可以直接安装在外壳上，使用便捷
提供带脉冲展宽的其他型号
提供带脉冲展宽的其他型号
提供簧片及电子 PNP 传感器型号

安沃驰气缸0822122006
