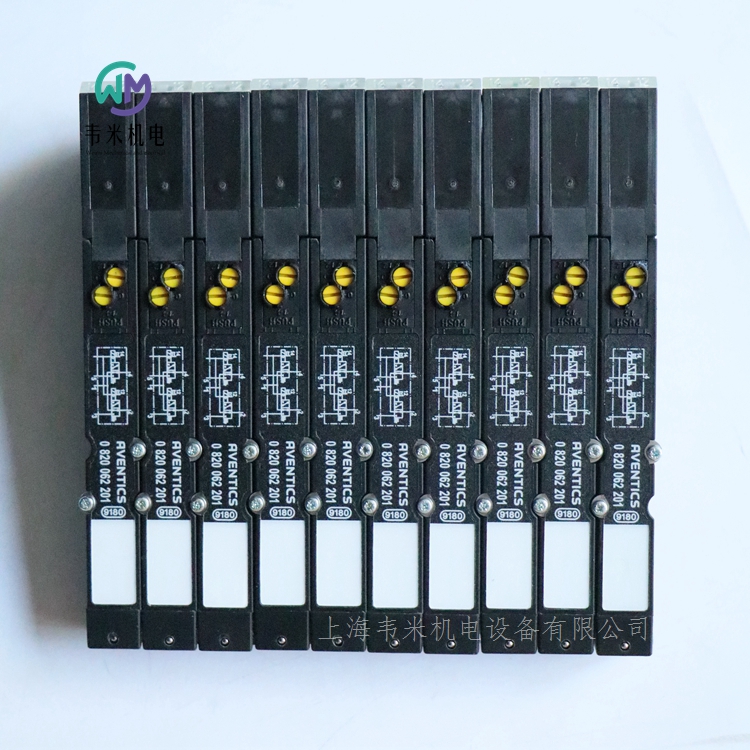

安沃驰电磁阀0820062201，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，库存，价格实惠；热诚欢迎新老客户咨询购买！

安沃驰2x二位三通 换向阀, 系列 HF04-0820062201
HF04 - 3/2OO - 024DC
安沃驰 HF04/HF04-XF 系列属于通用灵活的阀组阀岛系统，具有多种电动控制方案和气动功能。
用于系列 : HF04, LP04, HF04-XF
2x3/2
Qn = 400 l/min
预控阀的宽度 : 10 mm
常开/常开
底板连接
手动控制装置 : 锁定式
先导 : 外部的, 内部
换向原理 2x3/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 树胶,聚氨酯
防护等级 IP65
额定流量Qn 400 l/min
工作电压DC 24 V
用于系列 HF04,LP04,HF04-XF
操作 电子
结构特点  滑阀，正重叠
操作  电子
先导  外部的, 内部
密封原理  软密封
组合原理（闭锁原理）  双重底板原理
工作压力范围  -0,9 ... 10 bar
控制压力 小/大  3 ... 8 bar
低 / 高环境温度  -5 ... 50 °C
介质温度范围  0 ... 50 °C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  400 l/min
先导排气  带先导集中排气
防护等级 带接口  IP65
保护电路  Z-二极管
反向极性保护  反极性保护
发光二极管状态显示  黄色
暂载率  100 %
接通时间型号  13 ms
关闭时间型号  20 ms
固定螺栓  十字型槽 DIN EN ISO 4757-Z0
拧紧螺栓的小扭力  0,25 Nm
重量  0,048 kg
先导类型(内先导或外先导)不在阀内体现，而是在阀岛的端板上。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰精密的过滤器, 系列 AS2-FLC R412006045
AS2-FLC-G038-PBP-HO-00,01
规格
结构特点精密的过滤器
组成部分精密的过滤器
气杯PC材质的容器，配有PA材质的保护篮
接口G 3/8
过滤器气孔直径0.01 μm
额定流量Qn350 l/min
清除冷凝物半自动，失压开启
小运行压力1.5 bar
大运行压力16 bar
低环境温度-10 °C
高环境温度50 °C
介质压缩空气, 中性气体
根据ISO 8573-1:2010 标准可达到的大压缩空气等级1 : - : 2
过滤器的集水杯容积12 cm3
滤清器滤芯可替换
建议的初级过滤0.3 μm
重量0.22 kg
安装位置垂直
结构特点可以组装成块
材料：外壳聚酰胺
材料 正面板烯腈合成材料
密封件材料烯树胶
材料 螺纹管套压铸锌
材料 气杯聚碳酸酯
材料 防护罩聚酰胺
特点
该系列产品为模块化设计，可根据需要组合不同的功能模块
紧凑的尺寸节省了空间
减少能耗
质量轻
易于使用的设计
安全组件，可靠又安全
简化装配，减少维护工作量

安沃驰精密调压阀, 系列 NL2-RGP 0821302515
NL2-RGP-G014-GAN-MAN-030-SS
 NL 系列气源处理单元是适用于所有领域：作为单个部件或组气源处理护单元，用于集中式或分散式压缩空气制备，紧凑型版本或强大型版本，用于高温或低温环境。该系列提供一套完整、可定制的压缩空气制备技术。包括将每个部件组合到产品系列中以实现所需功能的选项，可以根据应用要求调整部件。
规格
功能精密型压力调节器
组成部分精密调压阀
接口G 1/4
额定流量Qn1500 l/min
压力表不带压力表
安装位置任意
调节器型号隔膜式调压阀
压力调节范围 min.0.1 bar
压力调节范围 max.3 bar
小运行压力0.5 bar
大运行压力16 bar
低环境温度-10 °C
高环境温度60 °C
操作机械式
调整功能带二次排气
调节器型号可以组装成块
压力输送单的
封闭方式，封闭类型不可锁定
自通风耗用量 qv 大2.6 l/min
介质压缩空气, 中性气体
建议的初级过滤5 μm
重量0.325 kg
材料：外壳压铸锌
材料 正面板烯腈合成材料
密封件材料烯树胶
特点
易于装配
提供手动、半自动或全自动冷凝液排放
提供储液器
错齿式，易于维护

安沃驰调压阀, 系列 NL2-RGS 0821302440
NL2-RGS-G038-GAU-MAN-100-SS
 NL 系列气源处理单元是适用于所有领域：作为单个部件或组气源处理护单元，用于集中式或分散式压缩空气制备，紧凑型版本或强大型版本，用于高温或低温环境。该系列提供一套完整、可定制的压缩空气制备技术。包括将每个部件组合到产品系列中以实现所需功能的选项，可以根据应用要求调整部件。
规格
功能标准型压力调节器
组成部分调压阀
接口G 3/8
额定流量Qn2000 l/min
压力表带有压力表
安装位置任意
调节器型号隔膜式调压阀
压力调节范围 min.0.5 bar
压力调节范围 max.10 bar
小运行压力0.5 bar
大运行压力16 bar
低环境温度-10 °C
高环境温度60 °C
操作机械式
调整功能带二次排气
调节器型号可以组装成块
压力输送单的
封闭方式，封闭类型不可锁定
介质压缩空气, 中性气体
建议的初级过滤5 μm
重量0.41 kg
材料：外壳压铸锌
材料 正面板烯腈合成材料
密封件材料烯树胶
特点
易于装配
提供手动、半自动或全自动冷凝液排放
提供储液器
错齿式，易于维护

安沃驰波纹管式气缸，系列 BCP 1923061000
BCP-SB-231-079-0NR-ST-G034
安沃驰 BCP 系列气囊气缸，标准型号带固定法兰式钢盖和天然橡胶波纹管。耐热型波纹管由表氯醇橡胶 (ECO) 制成，耐腐蚀版本的特点是使用不锈钢盖罩 (V2A)。
规格
波纹管1个
结构特点带罩盖的波纹管式气缸
实用原则单作用式，不受压缩回
压缩空气连接G 3/4
顶盖直径141 mm
允许倾斜角 大值.15 °
大有效行程79 mm
小径向安装空间245 mm
力，小6900 N
力，大14700 N
小运行压力0 bar
大运行压力8 bar
低环境温度-40 °C
高环境温度70 °C
介质压缩空气
固定力降低，当温度超过50 °C
确定活塞推力的压力6 bar
重量1.9 kg
材料 皮腔天然橡胶 / 丁二烯橡胶
盖板材料钢
表面 盖板镀锌
特点
带压接板的气囊气缸
较小的安装空间内可以产生强大力量
允许角度移动和轴向偏移
耐强腐蚀和高温
测试安全性高达 24 bar

安沃驰线圈, 系列 CO1 1824210223
CO1-FORM_A-024DC-4,4W-30mm
安沃驰 CO1 系列是一组完整的电磁线圈，有的带电缆，有的无电缆，适用于安沃驰气动阀门系列。
规格
线圈宽度30 mm
高环境温度50 °C
标准化电路接口EN 175301-803, A型
防护等级IP65
暂载率ED100 %
兼容性目录15
电气连接 2多芯插头
极数3-針
工作电压DC24 V
电压偏差 DC-10% / +10%
电压偏差AC 50 Hz-10% / +10%
电压偏差AC 60 Hz-10% / +10%
功率 消耗 DC4.4 W
重量0.11 kg
外壳热塑性橡胶
特点
线圈宽度有 15、22 和 30 mm
电气连接：M8、form A 、form B、form BI、Form C
ATEX
工作电压为 12、24、48、110、220 VDC 或 24、110、230 VAC

安沃驰圆形插头, 系列 CON-RD 1834484166
CON-RD-FS-M8-3-3000-PUR-OW-3
安沃驰 CON-RD 系列电缆提供圆形插头连接器，用于 M8x1、M12x1 或 7/8-16UNC 等连接类型，电缆长度多样，主要适用于我们的 M8x1 或 M12x1 连接的阀门以及 AES 和 G3 等电子系统。
规格
结构特点圆形插头
电缆带电缆
大工作电压 AC48 V DC
大工作电压 DC48 V AC
电气连接 1, 类型多针插头
电气连接 1, 螺纹尺寸M8x1
电气连接 1, 极数3-針
电气连接 1, 编码A-编码
电缆引线直的
电缆引线 铰接分气接头180°
电气连接 2, 类型开放式电缆终端
芯数3
屏蔽未屏蔽
电缆长度3 m
合格证书UL (Underwriters Laboratories)
防护等级IP67
低环境温度-25 °C
高环境温度85 °C
电流，大值4 A
导线截面0.24 mm2
电缆直径-4.5 mm
重量0.087 kg
材料：外壳聚氨酯
材料 电缆外皮聚氨酯
特点
带连接电缆的圆形插头连接器
M8x1、M12x1、M23、7/8"
Y 型电缆

安沃驰E/P压力调节阀, 系列 ED12 R414000730
ED12-000-100-010-2M12C
安沃驰 ED12 系列提供比例加压功能，单独控制的排气阀能对非常苛刻的应用进行动态控制。
规格
结构特点提动阀
合格证书CE认证
小运行压力0.5 bar
大运行压力12 bar
低环境温度5 °C
高环境温度50 °C
介质压缩空气
额定流量Qn2600 l/min
控制方式模拟量
工作电压DC24 V
滞环< 0,03 bar
安装位置α = 0 ... 90° ±β = 0 ... 90°
允许的脉动5%
功率消耗 max.1400 mA
防护等级IP65
电气连接多芯插头
电气连接M12
电气连接5-針
信号连接(输入和输出比特)
信号连接多针插头
信号连接M12
信号连接5-針
设定值输入端0 ... 10 V
压力调节范围 min.0 bar
压力调节范围 max.10 bar
特点
坚固的提动阀技术
非常高的控制精度和高动态性
适合各种应用
高气流量

安沃驰安全阀，系列 RV1 R412007542
RV1-G012-0,4 BAR
规格
压缩空气接口 1G 1/2
类型 压缩空气接口 1外螺纹
固定方式可旋紧
压缩空气接口 2 型号未收集
结构特点提动阀
阀门的开启压力0.4 bar
额定流量Qn 1 向 21115 l/min
小运行压力0 bar
大运行压力20 bar
低环境温度-20 °C
高环境温度100 °C
介质压缩空气
合格证书CE认证
材料：外壳黄铜
密封件材料氟-树胶

安沃驰E/P压力调节阀, 系列 ED05 5610141310
ED05-000-060-420-2DICA
安沃驰 ED05 系列通过融合数字控制电子部件和创新性比例阀技术，保证了灵敏的压力控制。坚固耐用的提升阀技术、大开口横截面以及软密封阀组，使阀门抗污染性强。
规格
结构特点提动阀
合格证书CE认证
小运行压力0 bar
大运行压力11 bar
低环境温度0 °C
高环境温度70 °C
压缩空气 接口 人口G 1/4
压缩空气 接口 出口G 1/4
压缩空气连接 排气G 1/4
介质压缩空气
额定流量Qn1000 l/min
控制方式模拟量
工作电压DC24 V
滞环< 0,06 bar
安装位置α = 0-90° β = 0-90°
允许的脉动5%
防护等级IP65
电气连接多芯插头
电气连接ISO 15217, C 型
信号连接(输入和输出比特)
信号连接多芯插头
信号连接ISO 15217, C 型
实际值输出端4 ... 20 mA
设定值输入端4 ... 20 mA
压力调节范围 min.0 bar
特点
定制化的按需压力控制
坚固耐用的提升阀技术保障较长的使用寿命
流量大，适合各种任务
高动态性直接作用技术
无可磨损导阀或膜片
各种电气连接选项

安沃驰E/P压力调节阀, 系列 ED07 R414000776
ED07-000-160-420-2M12B
安沃驰 ED07 系列提供比例加压功能，单独控制的排气阀能对非常苛刻的应用进行动态控制。
规格
结构特点提动阀
合格证书CE认证
小运行压力0.5 bar
大运行压力18 bar
低环境温度5 °C
高环境温度50 °C
介质压缩空气
额定流量Qn1300 l/min
控制方式模拟量
工作电压DC24 V
滞环0,04 bar
安装位置α = 0 ... 90° ±β = 0 ... 90°
允许的脉动5%
功率消耗 max.1400 mA
防护等级IP65
电气连接多芯插头
电气连接M12
电气连接5-針
信号连接(输入和输出比特)
信号连接多针插头
信号连接M12
信号连接5-針
实际值输出端4 ... 20 mA
设定值输入端4 ... 20 mA
压力调节范围 min.0 bar
特点
坚固的提升阀技术
非常高的控制精度和高动态性
适合各种应用
高气流量

安沃驰分气块, 用于系列 ED05 5610141002
ED05-IND-XXX-ASS-1-FACH
规格
结构特点阀底板拆卸条
类型1x
介质压缩空气
重量0.573 kg
材料：外壳铝材

安沃驰E/P压力调节阀, 系列 ED05 5610141300
ED05-000-060-020-2DICA
安沃驰 ED05 系列通过融合数字控制电子部件和创新性比例阀技术，保证了灵敏的压力控制。坚固耐用的提升阀技术、大开口横截面以及软密封阀组，使阀门抗污染性强。
规格
结构特点提动阀
合格证书CE认证
小运行压力0 bar
大运行压力11 bar
低环境温度0 °C
高环境温度70 °C
压缩空气 接口 人口G 1/4
压缩空气 接口 出口G 1/4
压缩空气连接 排气G 1/4
介质压缩空气
额定流量Qn1000 l/min
控制方式模拟量
工作电压DC24 V
滞环< 0,06 bar
安装位置α = 0-90° β = 0-90°
允许的脉动5%
防护等级IP65
电气连接多芯插头
电气连接ISO 15217, C 型
信号连接(输入和输出比特)
信号连接多芯插头
信号连接ISO 15217, C 型
实际值输出端0 ... 20 mA
设定值输入端0 ... 20 mA
压力调节范围 min.0 bar
特点
定制化的按需压力控制
坚固耐用的提升阀技术保障较长的使用寿命
流量大，适合各种任务
高动态性直接作用技术
无可磨损导阀或膜片
各种电气连接选项

安沃驰E/P压力调节阀, 系列 ED05 R414002004
ED05-000-060-420-1M12A
安沃驰 ED05 系列通过融合数字控制电子部件和创新性比例阀技术，保证了灵敏的压力控制。坚固耐用的提升阀技术、大开口横截面以及软密封阀组，使阀门抗污染性强。
规格
结构特点提动阀
合格证书CE认证
小运行压力0 bar
大运行压力11 bar
低环境温度0 °C
高环境温度70 °C
压缩空气 接口 人口G 1/4
压缩空气 接口 出口G 1/4
压缩空气连接 排气G 1/4
介质压缩空气
额定流量Qn1000 l/min
控制方式模拟量
工作电压DC24 V
滞环< 0,06 bar
安装位置α = 0-90° β = 0-90°
允许的脉动5%
防护等级IP65
电气连接通过信号接口
信号连接(输入和输出比特)
信号连接多芯插头
信号连接M12
信号连接5-針
实际值输出端4 ... 20 mA
设定值输入端4 ... 20 mA
压力调节范围 min.0 bar
特点
定制化的按需压力控制
坚固耐用的提升阀技术保障较长的使用寿命
流量大，适合各种任务
高动态性直接作用技术
无可磨损导阀或膜片
各种电气连接选项

安沃驰E/P压力调节阀, 系列 ED05 5610141330
ED05-000-060-010-2DICA
安沃驰 ED05 系列通过融合数字控制电子部件和创新性比例阀技术，保证了灵敏的压力控制。坚固耐用的提升阀技术、大开口横截面以及软密封阀组，使阀门抗污染性强。
规格
结构特点提动阀
合格证书CE认证
小运行压力0 bar
大运行压力11 bar
低环境温度0 °C
高环境温度70 °C
压缩空气 接口 人口G 1/4
压缩空气 接口 出口G 1/4
压缩空气连接 排气G 1/4
介质压缩空气
额定流量Qn1000 l/min
控制方式模拟量
工作电压DC24 V
滞环< 0,06 bar
安装位置α = 0-90° β = 0-90°
允许的脉动5%
防护等级IP65
电气连接多芯插头
电气连接ISO 15217, C 型
信号连接(输入和输出比特)
信号连接多芯插头
信号连接ISO 15217, C 型
实际值输出端0 ... 10 V
设定值输入端0 ... 10 V
压力调节范围 min.0 bar
特点
定制化的按需压力控制
坚固耐用的提升阀技术保障较长的使用寿命
流量大，适合各种任务
高动态性直接作用技术
无可磨损导阀或膜片
各种电气连接选项

安沃驰手动操作调压阀R431002823
CONTROLAIR-HD-2-FX-(0-65)
规格
结构特点提动阀
操作元件杠杆
结构特点HD-2-FX
压缩空气 接口 人口1/4 NPT
压缩空气 接口 出口1/4 NPT
类型 压缩空气 接口 出口内螺纹
小运行压力0.1 bar
大运行压力14 bar
压力调节范围 min.0.1 bar
压力调节范围 max.4.5 bar
低环境温度-40 °C
高环境温度70 °C
介质温度小值-40 °C
介质温度大值70 °C
介质压缩空气
额定流量Qn900 l/min
滞环< 0,1 bar
重量2.3 kg
材料：外壳铝材-压铸件
密封件材料烯树胶
材料 踏板铝材-压铸件

安沃驰手动操作调压阀R431002833
CONTROLAIR-HD-2-X-(0-125)
规格
结构特点提动阀
操作元件杠杆
结构特点HD-2-X
压缩空气 接口 人口1/4 NPT
压缩空气 接口 出口1/4 NPT
类型 压缩空气 接口 出口内螺纹
小运行压力0.1 bar
大运行压力14 bar
压力调节范围 min.0.1 bar
压力调节范围 max.8.6 bar
低环境温度-40 °C
高环境温度70 °C
介质温度小值-40 °C
介质温度大值70 °C
介质压缩空气
额定流量Qn900 l/min
滞环< 0,1 bar
重量2.3 kg
材料：外壳铝材-压铸件
密封件材料烯树胶
材料 踏板铝材-压铸件

安沃驰二位三通换向阀, 系列 A-Pilotair R431005003
PILOTAIR-2-HA-2
规格
操作手动
压缩空气 接口 出口 1/4″
小运行压力0 bar
大运行压力13.7 bar
手动控制装置锁定式
密封原理软密封
结构特点提动阀
类型2-HA-2
控制压力小0 bar
大控制压力17.3 bar
输入压力，大1308.72 bar
低环境温度-40 °C
高环境温度71 °C
介质温度小值-40 °C
介质温度大值71 °C
介质压缩空气
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大1 mg/m3
颗粒大小 max.50 μm
压缩空气 接口 入口 1/4
重量0.91 kg
材料：外壳铝材-压铸件
特点
Qn = 1308.72 l/min
机械操控或手动操控

安沃驰二位三通换向阀, 系列 A-Pilotair R431005733
PILOTAIR-2-HA-3
规格
操作手动
额定流量Qn1308.72 l/min
压缩空气 接口 出口 1/4
小运行压力0 bar
大运行压力13.7 bar
密封原理软密封
结构特点提动阀
类型2-HA-3
控制压力小0 bar
大控制压力17.2 bar
低环境温度-40 °C
高环境温度71 °C
介质温度小值-40 °C
介质温度大值71 °C
介质压缩空气
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大1 mg/m3
颗粒大小 max.50 μm
压缩空气 接口 人口 1/4
重量1.81 kg
材料：外壳铝材-压铸件
特点
Qn = 1308.72 l/min
机械操控或手动操控

安沃驰二位五通换向阀, 系列 CERAM, 尺寸2 R432002447
CERAM-ISO2-5/2SR-SS-I-L/COIL
规格
操作电子
额定流量Qn2400 l/min
换向原理5/2
小运行压力0 bar
大运行压力10.3 bar
操作元件单线圈
密封原理Ceramic
先导内部
标准ISO 5599-1
预控阀的宽度30 mm CNOMO
尺寸ISO 2
带有导线盒的基础阀门不带线圈的基阀
阀连接器无阀连接器
连接类型底板连接
复位装置带空气弹簧复位
组合原理（闭锁原理）单重底板原理
可以组装成块可以组装成块
控制压力小2 bar
大控制压力10.3 bar
低环境温度-15 °C
高环境温度66 °C
介质温度小值-15 °C
介质温度大值66 °C
介质压缩空气
标准, 压缩空气连接按 ISO 5599-1
特点
Qn 大为 1.1 Cv … 7.5 Cv

安沃驰二位五通换向阀, 系列 CERAM， 尺寸1 R432006474
CERAM-ISO1-5/2DS-24VDC-I
规格
操作电子
额定流量Qn1100 l/min
换向原理5/2
小运行压力2 bar
大运行压力10.3 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
操作元件双线圈
密封原理Ceramic
标准ISO 5599-1
预控阀的宽度30 mm CNOMO
尺寸ISO 1
阀连接器无阀连接器
连接类型底板连接
组合原理（闭锁原理）单重底板原理
可以组装成块可以组装成块
控制压力小2 bar
大控制压力10.3 bar
低环境温度-15 °C
高环境温度66 °C
介质温度小值-15 °C
介质温度大值66 °C
特点
Qn 大为 1.1 Cv … 7.5 Cv

安沃驰二位三通换向阀, 系列 579 5790600220
V579-3/2NC-DA08-024DC-04-RV1
安沃驰 490/579/589 系列拥有一个坚固耐用的聚合物外壳，可以独立安装，也可以模块化安装。电压范围大，并且采用快速气动接头连接。
规格
操作电子
额定流量Qn850 l/min
换向原理3/2
结构NC
压缩空气 接口 出口 8x1
小运行压力2 bar
大运行压力8 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸ISO 15217, C 型
密封原理软密封
先导内部
阀门结构形式提动阀
连接类型管式连接
复位装置带弹簧复位
组合原理（闭锁原理）进气阀
可以组装成块可以组装成块
低环境温度-15 °C
高环境温度50 °C
介质温度小值-15 °C
介质温度大值50 °C
介质压缩空气
颗粒大小 max.5 μm
特点
集成连接
提供单独或模块组装
电压范围广
适用于工业环境的系列

安沃驰电磁阀0820062201
