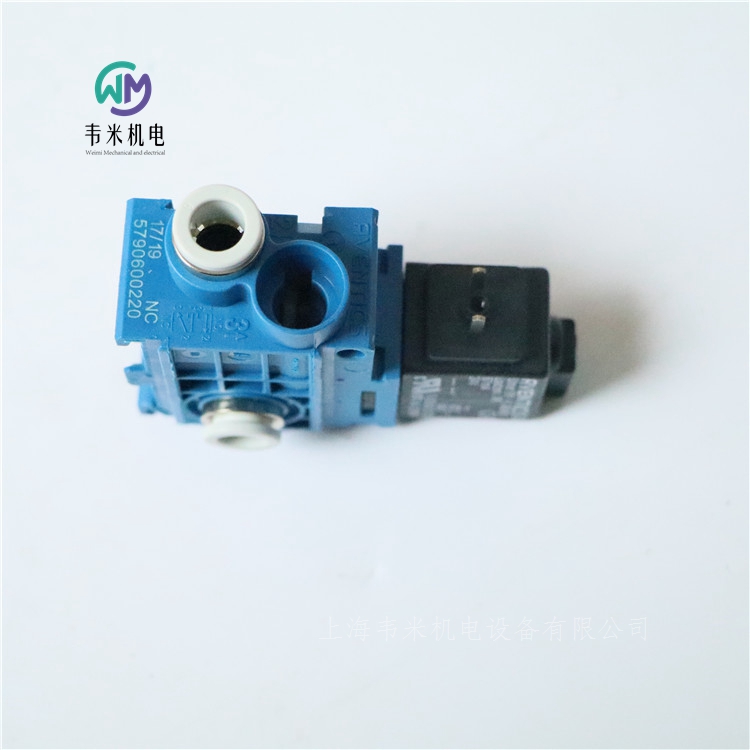

安沃驰阀组电磁阀5790600220，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，库存，价格实惠；热诚欢迎新老客户咨询购买！

安沃驰二位三通换向阀, 系列 579 5790600220
V579-3/2NC-DA08-024DC-04-RV1
安沃驰 490/579/589 系列拥有一个坚固耐用的聚合物外壳，可以独立安装，也可以模块化安装。电压范围大，并且采用快速气动接头连接。
规格
操作电子
额定流量Qn850 l/min
换向原理3/2
结构NC
压缩空气 接口 出口 8x1
小运行压力2 bar
大运行压力8 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸ISO 15217, C 型
密封原理软密封
先导内部
阀门结构形式提动阀
连接类型管式连接
复位装置带弹簧复位
组合原理（闭锁原理）进气阀
可以组装成块可以组装成块
低环境温度-15 °C
高环境温度50 °C
介质温度小值-15 °C
介质温度大值50 °C
介质压缩空气
颗粒大小 max.5 μm
特点
集成连接
提供单独或模块组装
电压范围广
适用于工业环境的系列

安沃驰三位五通换向阀, 系列 581, 尺寸2-5812490650
标准化 ISO 5599-1
尺寸 ISO 2
换向原理 5/3
结构特点 滑阀
外壳 铝材
密封件材料 烯树胶
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 2100 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
工作电压DC 24 V
结构特点 滑阀
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
连接类型 底板连接
标准 ISO 5599-1, ISO 2
控制压力 小/大 3 ... 10 bar
低 / 高环境温度 -15 ... 50 °C
介质温度范围 -15 ... 50 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 2100 l/min
流动电导系数C 8.9 l/(s*bar)
防护等级 带接口 IP65
兼容性目录 14
暂载率 100 %
接通时间型号 17 ms
关闭时间型号 36 ms
安装螺钉 带内六方
拧紧螺栓的小扭力 3.5 Nm
重量 0.71 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰二位五通换向阀, 系列 581, 尺寸2-5812170650
标准化 ISO 5599-1
尺寸 ISO 2
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀
外壳 铝材
密封件材料 烯树胶
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 2700 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
工作电压DC 24 V
结构特点 滑阀
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
连接类型 底板连接
标准 ISO 5599-1, ISO 2
控制压力 小/大 3 ... 10 bar
低 / 高环境温度 -15 ... 50 °C
介质温度范围 -15 ... 50 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 2700 l/min
流动电导系数C 10.8 l/(s*bar)
防护等级 带接口 IP65
兼容性目录 14
暂载率 100 %
接通时间型号 17 ms
关闭时间型号 40 ms
安装螺钉 带内六方
拧紧螺栓的小扭力 3.5 Nm
重量 0.56 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰二位五通换向阀, 系列 581, 尺寸2-5812260130
标准化 ISO 5599-1
尺寸 ISO 2
操作元件 双线圈
换向原理 5/2
结构特点 滑阀
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 烯树胶
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 2700 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
工作电压DC 24 V
结构特点 滑阀
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
连接类型 底板连接
标准 ISO 5599-1, ISO 2
控制压力 小/大 1.5 ... 10 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 2700 l/min
流动电导系数C 10.8 l/(s*bar)
防护等级 带接口 IP65
暂载率 100 %
接通时间型号 13 ms
关闭时间型号 13 ms
安装螺钉 带内六方
拧紧螺栓的小扭力 3.5 Nm
重量 0.33 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰二位五通换向阀, 系列 581, 尺寸2-5812111100
标准化 ISO 5599-1
尺寸 ISO 2
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 烯树胶
防护等级 IP65
接口尺寸 B型 工业
类型 多芯插头
额定流量Qn 2700 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
工作电压DC 24 V
结构特点 滑阀
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
连接类型 底板连接
标准 ISO 5599-1, ISO 2
控制压力 小/大 3 ... 10 bar
低 / 高环境温度 -15 ... 50 °C
介质温度范围 -15 ... 50 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 2700 l/min
流动电导系数C 10.8 l/(s*bar)
防护等级 带接口 IP65
暂载率 100 %
接通时间型号 15 ms
关闭时间型号 46 ms
安装螺钉 带内六方
拧紧螺栓的小扭力 3.5 Nm
重量 0.34 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰三位五通换向阀, 系列 581, 尺寸2-5812420100
标准化 ISO 5599-1
尺寸 ISO 2
换向原理 5/3
结构特点 滑阀
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 烯树胶
防护等级 IP65
接口尺寸 B型 工业
类型 多芯插头
额定流量Qn 2100 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
工作电压DC 24 V
结构特点 滑阀
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
连接类型 底板连接
标准 ISO 5599-1, ISO 2
控制压力 小/大 3 ... 10 bar
低 / 高环境温度 -15 ... 50 °C
介质温度范围 -15 ... 50 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 2100 l/min
流动电导系数C 8.9 l/(s*bar)
防护等级 带接口 IP65
暂载率 100 %
接通时间型号 19 ms
关闭时间型号 42 ms
安装螺钉 带内六方
拧紧螺栓的小扭力 3.5 Nm
重量 0.42 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰二位五通换向阀, 系列 581, 尺寸2-5812150130
标准化 ISO 5599-1
尺寸 ISO 2
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 烯树胶
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 2700 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
工作电压DC 24 V
结构特点 滑阀
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
连接类型 底板连接
标准 ISO 5599-1, ISO 2
控制压力 小/大 3 ... 10 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 2700 l/min
流动电导系数C 10.8 l/(s*bar)
防护等级 带接口 IP65
暂载率 100 %
接通时间型号 14 ms
关闭时间型号 28 ms
安装螺钉 带内六方
拧紧螺栓的小扭力 3.5 Nm
重量 0.3 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰三位五通换向阀, 系列 581, 尺寸2-5812520100
标准化 ISO 5599-1
尺寸 ISO 2
换向原理 5/3
结构特点 滑阀
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 烯树胶
防护等级 IP65
接口尺寸 B型 工业
类型 多芯插头
额定流量Qn 2100 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
工作电压DC 24 V
结构特点 滑阀
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
连接类型 底板连接
标准 ISO 5599-1, ISO 2
控制压力 小/大 3 ... 10 bar
低 / 高环境温度 -15 ... 50 °C
介质温度范围 -15 ... 50 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 2100 l/min
流动电导系数C 8.9 l/(s*bar)
防护等级 带接口 IP65
暂载率 100 %
安装螺钉 带内六方
拧紧螺栓的小扭力 3.5 Nm
重量 0.42 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰过滤器-调压阀, 系列 NL6-FRE-0821300859
组成部分 过滤器-调压阀
清除冷凝物 全自动，无压打开
二级排放 带二次排气
过滤器气孔直径 40 μm
压力表 带有压力表
外壳 铝材-压铸件
气杯 聚碳酸酯
密封件材料 烯树胶
适合ATEX
额定流量Qn 15000 l/min
压缩空气连接 G 1
结构特点 一个整体的, 可以组装成块
组成部分 过滤器-调压阀
安装位置 垂直
合格证书 适合ATEX
工作压力范围 1.5 ... 16 bar
低 / 高环境温度 -10 ... 60 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气 中性气体
额定流量Qn 15000 l/min
调节器型号 隔膜式调压阀
调整功能 带二次排气
调节范围 小/大 0.5 ... 10 bar
压力输送 单的
过滤器的集水杯容积 125 cm3
滤清器滤芯 可替换
大值. 自通风耗用量 0.5 l/min
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
适用于在 1、2、21、22 Ex 区内使用.
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
用密封塞关闭调压阀后部的压力表接口，前部敞开。可根据客户应用另行配备密封塞。请单独订购（参见附件）。
操作方式： 安装角（固定角）1821336017 / 封锁件 1827009593根据ISO 8573-1:2010 标准可达到的大压缩空气等级 7 : 7 : -



安沃驰传感器, 系列 ST9-0830100487
连接方式型 电子 PNP
外壳 聚酰胺
防护等级 IP67,IP65
芯数 3-針
接口尺寸 M8
类型 多芯插头
凹槽宽度 9 mm 沟槽
用于系列 KHZ
防护等级 IP67 IP65
开关点精度 ±0,1 mT
额定电流，接通状态 < 7 mA
静态电流（无负荷） < 3 mA
振动阻力 60 g (50 ... 2000 Hz)
冲击阻力 100 g / 11 ms
在使用干簧传感器时，我们推荐使用一个短路保护装置（SCPD）。




安沃驰二位五通换向阀, 系列 581, 尺寸3-5813220100
标准化 ISO 5599-1
尺寸 ISO 3
操作元件 双线圈
换向原理 5/2
结构特点 滑阀
外壳 铝材
密封件材料 烯树胶
防护等级 IP65
接口尺寸 B型 工业
类型 多芯插头
额定流量Qn 4800 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
工作电压DC 24 V
结构特点 滑阀
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
连接类型 底板连接
标准 ISO 5599-1, ISO 3
控制压力 小/大 1.5 ... 10 bar
低 / 高环境温度 -15 ... 50 °C
介质温度范围 -15 ... 50 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 4800 l/min
流动电导系数C 18.9 l/(s*bar)
防护等级 带接口 IP65
暂载率 100 %
接通时间型号 14 ms
关闭时间型号 14 ms
安装螺钉 带内六方
拧紧螺栓的小扭力 10 Nm
重量 1.01 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰二位三通换向阀, 系列 579-5796600220
结构特点 提动阀
外壳 聚酰胺
密封件材料 烯树胶,聚氨酯
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 850 l/min
压缩空气 接口 人口 8x1
压缩空气 接口 出口 8x1
工作电压DC 24 V
操作 电子
结构特点 提动阀
操作 电子
先导 内部
密封原理 软密封
工作压力范围 2 ... 8 bar
低 / 高环境温度 -15 ... 50 °C
介质温度范围 -15 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 850 l/min
防护等级 带接口 IP65
反向极性保护 反极性保护
暂载率 100 %
接通时间型号 18 ms
关闭时间型号 16 ms
重量 0.093 kg
环境温度高达40°C 条件下，高压力为10bar 。
电压小于 50 V DC 则不带保护触点。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰二位三通换向阀, 系列 579-5794600220
结构特点 提动阀
外壳 聚酰胺
密封件材料 烯树胶,聚氨酯
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 850 l/min
压缩空气 接口 人口 8x1
压缩空气 接口 出口 8x1
工作电压DC 24 V
操作 电子
结构特点 提动阀
操作 电子
先导 内部
密封原理 软密封
工作压力范围 2 ... 8 bar
低 / 高环境温度 -15 ... 50 °C
介质温度范围 -15 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 1 mg/m3
防护等级 带接口 IP65
反向极性保护 反极性保护
暂载率 100 %
接通时间型号 18 ms
关闭时间型号 16 ms
重量 0.093 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
环境温度高达 40 °C 条件下，高压力为 10 bar 。
电压小于 50 V DC 则不带保护触点。


安沃驰二位三通换向阀, 系列 579-5794600000
操作元件 单面气动操作
结构特点 提动阀
外壳 聚酰胺
密封件材料 烯树胶
额定流量Qn 850 l/min
压缩空气 接口 人口 8x1
压缩空气 接口 出口 8x1
操作 气动
结构特点 提动阀
操作 气动
密封原理 软密封
工作压力范围 0.5 ... 8 bar
控制压力 小/大 2 ... 10 bar
低 / 高环境温度 -15 ... 60 °C
介质温度范围 -15 ... 60 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 1 mg/m3
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
环境温度高达40°C 条件下，高压力为10 bar 。



安沃驰二位五通换向阀, 系列 579-5791800220
结构特点 提动阀
外壳 聚酰胺
密封件材料 烯树胶,聚氨酯
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 520 l/min
压缩空气 接口 出口 6x1
工作电压DC 24 V
操作 电子
结构特点 提动阀
操作 电子
先导 内部
密封原理 软密封
工作压力范围 2 ... 8 bar
低 / 高环境温度 -15 ... 50 °C
介质温度范围 -15 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 520 l/min
防护等级 带接口 IP65
反向极性保护 反极性保护
暂载率 100 %
接通时间型号 27 ms
关闭时间型号 28 ms
重量 0.133 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
环境温度高达 40 °C 条件下，高压力为 10 bar 。
电压小于 50 V DC 则不带保护触点。



安沃驰二位三通换向阀, 系列 579-5791600220
结构特点 提动阀
外壳 聚酰胺
密封件材料 烯树胶,聚氨酯
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 850 l/min
压缩空气 接口 出口 8x1
工作电压DC 24 V
操作 电子
结构特点 提动阀
操作 电子
先导 内部
密封原理 软密封
工作压力范围 2 ... 8 bar
低 / 高环境温度 -15 ... 50 °C
介质温度范围 -15 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 850 l/min
防护等级 带接口 IP65
反向极性保护 反极性保护
暂载率 100 %
接通时间型号 18 ms
关闭时间型号 16 ms
重量 0.093 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
环境温度高达 40 °C 条件下，高压力为 10 bar 。
电压小于 50 V DC 则不带保护触点。

安沃驰阀组电磁阀5790600220
