首页 > 供应产品 > 安沃驰电磁换向阀5725470220

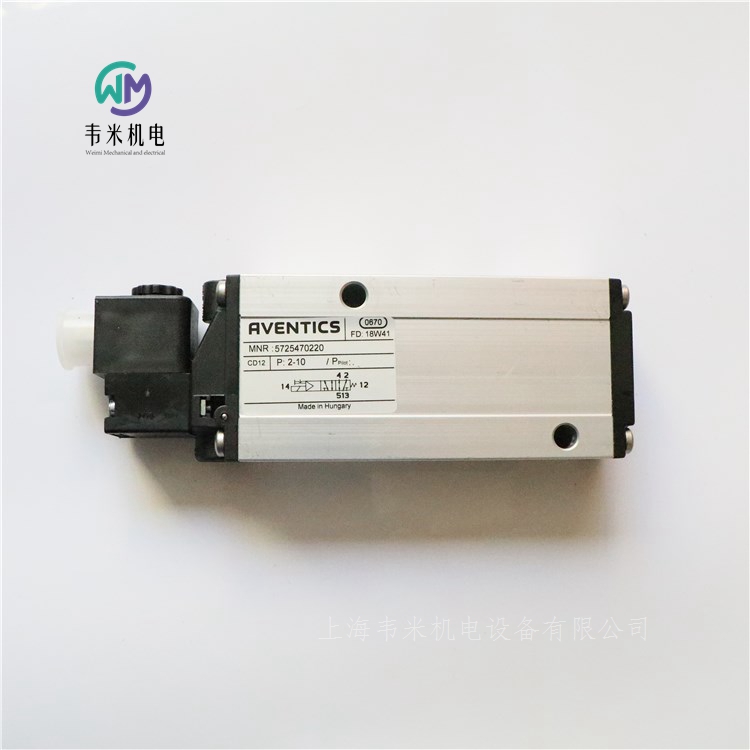

安沃驰电磁换向阀5725470220
点击图片查看原图
产品: 浏览次数:34安沃驰电磁换向阀5725470220
品牌: 安沃驰AVENTICS
品牌: 安沃驰
订货型号: 5725470220
产品名称: 电磁换向阀
单价: 1500.00元/个
最小起订量: 1 个
供货总量: 10 个
发货期限: 自买家付款之日起 60 天内发货
有效期至: 长期有效
最后更新: 2023-08-30 14:35
  询价
详细信息

安沃驰电磁换向阀5725470220,上海韦米机电设备有限公司主营产品,销售热线:13524123009;联系人:雷青;产品实拍图片,原厂原装正品,库存,价格实惠;热诚欢迎新老客户咨询购买!


安沃驰二位五通换向阀, 系列 CD12 5725470220
CD12-5/2XX-SR-024DC-I-G012-G012-EN175301
 安沃驰 CD 系列由多种滑阀组成,具有极为耐用的锌压铸件外壳。CD 系列的电动、气动或机械式操作元件(滚轮、操纵杆、踏板或推杆)使之非常适合恶劣应用环境。
规格
操作电子
额定流量Qn4100 l/min
换向原理5/2
压缩空气 接口 出口G 1/2
小运行压力2 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置按钮式, 锁定式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
电气连接 极数3-針
操作元件单线圈
密封原理软密封
先导内部
预控阀的宽度30 mm
阀门结构形式滑阀,正重叠
连接类型管式连接
复位装置带弹簧复位
控制压力小2 bar
大控制压力10 bar
低环境温度-15 °C
高环境温度50 °C
介质温度小值-15 °C
介质温度大值50 °C
特点
坚固耐用的设计
在底板上组装
适用于的温度范围
耐电压波动
提供 ATEX 认证型号

安沃驰型材气缸符合ISO 15552标准,PRA系列-0822120002
实用原则 双作用式
缓冲 气动
可调节的
磁性销钉 带磁性活塞
活塞直径 32 mm
活塞杆螺纹 M10x1,25
标准化 ISO 15552
行程 50 mm
密封件材料 聚氨酯
防尘圈 聚氨酯
ATEX 中可选
压缩空气连接 G 1/8
压缩空气接口型号 内螺纹
标准 ISO 15552
合格证书 ATEX 中可选
压缩空气连接 内螺纹
工作压力范围 1.5 ... 10 bar
低 / 高环境温度 -20 ... 80 °C
介质温度范围 -20 ... 80 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
确定活塞推力的压力 6.3 bar
气缸管子 铝材, 阳极氧化处理
活塞杆 不锈钢
前端盖板 铝材-压铸件
后盖 铝材-压铸件
密封 聚氨酯
用于活塞杆的特殊螺母 钢, 镀锌
防尘圈 聚氨酯
压力必须至少低于环境和介质温度15°C ,并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
通过 ATEX 认证的气缸(带标记 II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135°C Db_X)可以在网络配置器中生成。
ATEX 认证气缸的使用温度范围为 -20 °C ... 50 °C.




安沃驰过滤器, 系列 MU1-FLS-R41200759
组成部分 过滤器
清除冷凝物 全自动,无压打开
过滤器气孔直径 40 μm
外壳 压铸锌
气杯 聚碳酸酯
密封件材料 烯树胶
适合ATEX
额定流量Qn 12500 l/min
压缩空气连接 G 1 1/2
结构特点 标准过滤器
组成部分 过滤器
安装位置 垂直
低 / 高环境温度 -10 ... 60 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气 中性气体
过滤器的集水杯容积 300 cm3
滤清器滤芯 可替换
过滤器气孔直径 40 μm
重量 1.5 kg
外壳 压铸锌
密封 烯树胶
气杯 聚碳酸酯
防护罩
滤芯 聚乙 烯
压力必须至少低于环境和介质温度15°C ,并且允许的高温度为3°C 。
"固定方式:线路安装或者外壳上的2个穿孔 "



安沃驰过滤器-调压阀, 系列 NL4-FRE-0821300381
组成部分 过滤器-调压阀
清除冷凝物 半自动,失压开启
二级排放 带二次排气
过滤器气孔直径 5 μm
压力表 带有压力表
外壳 压铸锌
气杯 聚碳酸酯
密封件材料 烯树胶
适合ATEX
额定流量Qn 6900 l/min
压缩空气连接 G 3/4
结构特点 一个整体的, 可以组装成块
组成部分 过滤器-调压阀
安装位置 垂直
合格证书 适合ATEX
工作压力范围 1.5 ... 16 bar
低 / 高环境温度 -10 ... 60 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气 中性气体
额定流量Qn 6900 l/min
调节器型号 隔膜式调压阀
调整功能 带二次排气
调节范围 小/大 0.5 ... 10 bar
压力输送 单的
过滤器的集水杯容积 50 cm3
滤清器滤芯 可替换
压力必须至少低于环境和介质温度15°C ,并且允许的高温度为3°C 。
适用于在 1、2、21、22 Ex 区内使用.
请注意:聚碳酸酯材质的容器易受溶剂侵蚀
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理,同样适用于液体油或水的分离。
用密封塞关闭调压阀后部的压力表接口,前部敞开。可根据应用另行配备密封塞。请单独订购(参见附件)。
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 6 : 7 : -




安沃驰短行程气缸, 系列 KHZ-0822010665
实用原则 双作用式
缓冲 弹性
磁性销钉 带磁性活塞
活塞直径 50 mm
活塞杆螺纹 M8
行程 30 mm
防尘圈 聚氨酯
压缩空气连接 G 1/8
压缩空气接口型号 内螺纹
压缩空气连接 内螺纹
低 / 高环境温度 -25 ... 80 °C
介质温度范围 -25 ... 80 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
确定活塞推力的压力 6.3 bar
气缸管子 铝材, 阳极氧化处理
活塞杆 不锈钢
活塞 晴纶橡胶
前端盖板 黄铜 铝材
后盖 铝材
防尘圈 聚氨酯
压力必须至少低于环境和介质温度15°C ,并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。




安沃驰二位三通换向阀, 系列 589-5894400000
操作元件 单面气动操作
结构特点 提动阀
外壳 聚酰胺
密封件材料 烯树胶
额定流量Qn 520 l/min
压缩空气 接口 人口 6x1
压缩空气 接口 出口 6x1
操作 气动
结构特点 提动阀
操作 气动
密封原理 软密封
工作压力范围 0.5 ... 8 bar
控制压力 小/大 3 bar
低 / 高环境温度 -15 ... 60 °C
介质温度范围 -15 ... 60 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 1 mg/m3
环境温度高达 40 °C 条件下,高压力为 10 bar 。
可以通过真空运行:接口 1 小在 3 bar ,接口 3 小在 - 0.95 bar
不可超过小控制压力,否则会导致故障电路和可能发生阀故障!
压力必须至少低于环境和介质温度15°C ,并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰二位三通换向阀, 系列 589-5894600620
复位型 带弹簧复位
换向原理 3/2
结构特点 提动阀
外壳 聚酰胺
密封件材料 烯树胶,聚氨酯
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 750 l/min
压缩空气 接口 人口 8x1
压缩空气 接口 出口 8x1
工作电压DC 24 V
操作 电子
结构特点 提动阀
操作 电子
先导 内部
密封原理 软密封
工作压力范围 3 ... 8 bar
低 / 高环境温度 -15 ... 50 °C
介质温度范围 -15 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 1 mg/m3
防护等级 带接口 IP65
反向极性保护 反极性保护
暂载率 100 %
接通时间型号 18 ms
关闭时间型号 16 ms
重量 0.093 kg
环境温度高达 40 °C 条件下,高压力为 10 bar 。
电压小于 50 V DC 则不带保护触点。
真空运行时工作压力,接口1:至少 3 bar ,接口3:至少- 0.95 bar
不可超过小控制压力,否则会导致故障电路和可能发生阀故障!
压力必须至少低于环境和介质温度15°C ,并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰二位二通阀, 系列 589-5894000220
复位型 带弹簧复位
换向原理 2/2
结构特点 提动阀
外壳 聚酰胺
密封件材料 烯树胶
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 50 l/min
压缩空气 接口 人口 6x1
压缩空气 接口 出口 6x1
工作电压DC 24 V
操作 电子
结构特点 提动阀
操作 电子
密封原理 软密封
工作压力范围 0 ... 7 bar
低 / 高环境温度 -15 ... 50 °C
介质温度范围 -15 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 50 l/min
防护等级 带接口 IP65
反向极性保护 反极性保护
暂载率 100 %
接通时间型号 20 ms
关闭时间型号 23 ms
重量 0.079 kg
电压小于 50 V DC 则不带保护触点。
不可超过小控制压力,否则会导致故障电路和可能发生阀故障!
压力必须至少低于环境和介质温度15°C ,并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰节流阀系列 CH01-0821201011
外壳 铝材
密封件材料 烯树胶
额定流量Qn 700 l/min
压缩空气连接 G 1/4
压缩空气接口 2 G 1/4
压缩空气接口 2 型号 内螺纹
压缩空气接口型号 内螺纹
工作压力范围 0 ... 10 bar
低 / 高环境温度 0 ... 80 °C
介质温度范围 0 ... 80 °C
介质 压缩空气




安沃驰2x二位三通 换向阀, 系列 LS04-AF-R422103586
换向原理 2x3/2
结构特点 滑阀,正重叠
外壳 聚甲醛
密封件材料 烯树胶,氢化-腈-树胶,聚氨酯
标准化电路接口 DIN EN 60947-5-2
防护等级 IP65
芯数 3-針
接口尺寸 M8
类型 多芯插头
额定流量Qn 310 l/min
压缩空气 接口 人口 6
压缩空气 接口 出口 6
工作电压DC 24 V
操作 电子
结构特点 滑阀,正重叠
操作 电子
先导 内部
密封原理 软密封
工作压力范围 3 ... 7 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn See table
标准化电路接口 DIN EN 60947-5-2
根据标准 DIN EN 61140 评定的保护等级(安全等级) 电子 等级 III
防护等级 带接口 IP65
保护电路 Z-二极管
发光二极管状态显示 黄色
暂载率 100 %
接通时间型号 12 ms
关闭时间型号 15 ms
无用发射符合 EN 61000-6-4:2002
抗干扰性符合 IEC 61000-6-2:2005
固定螺栓 M3
拧紧螺栓的小扭力 0.5 Nm
重量 0.064 kg
不可超过小控制压力,否则会导致故障电路和可能发生阀故障!
压力必须至少低于环境和介质温度15°C ,并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
100% 的占空比仅适用于单个阀。



安沃驰二位五通换向阀, 系列 LS04-AF-R422103561
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀,正重叠
外壳 聚甲醛
密封件材料 烯树胶,氢化-腈-树胶,聚氨酯
标准化电路接口 DIN EN 60947-5-2
防护等级 IP65
芯数 3-針
接口尺寸 M8
类型 多芯插头
额定流量Qn 180 l/min
压缩空气 接口 人口 4
压缩空气 接口 出口 4
工作电压DC 24 V
操作 电子
结构特点 滑阀,正重叠
先导 内部
密封原理 软密封
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
标准化电路接口 DIN EN 60947-5-2
根据标准 DIN EN 61140 评定的保护等级(安全等级) 电子 等级 III
防护等级 带接口 IP65
保护电路 Z-二极管
发光二极管状态显示 黄色
暂载率 100 %
无用发射符合 EN 61000-6-4:2002
抗干扰性符合 IEC 61000-6-2:2005
固定螺栓 M3
拧紧螺栓的小扭力 0.5 Nm
不可超过小控制压力,否则会导致故障电路和可能发生阀故障!
压力必须至少低于环境和介质温度15°C ,并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
100% 的占空比仅适用于单个阀。




安沃驰二位五通换向阀, 系列 LS04-XS-R422103558
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀,正重叠
外壳 铝材,聚甲醛
密封件材料 烯树胶,氢化-腈-树胶,聚氨酯
标准化电路接口 DIN EN 60947-5-2
防护等级 IP65
芯数 3-針
接口尺寸 M8
类型 多芯插头
额定流量Qn 200 l/min
压缩空气 接口 人口 4
压缩空气 接口 出口 4
工作电压DC 24 V
操作 电子
结构特点 滑阀,正重叠
操作 电子
先导 内部
密封原理 软密封
工作压力范围 3 ... 7 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 200 l/min
标准化电路接口 DIN EN 60947-5-2
根据标准 DIN EN 61140 评定的保护等级(安全等级) 电子 等级 III
防护等级 带接口 IP65
保护电路 Z-二极管
发光二极管状态显示 黄色
暂载率 100 %
接通时间型号 9 ms
关闭时间型号 18 ms
无用发射符合 EN 61000-6-4:2002
抗干扰性符合 IEC 61000-6-2:2005
固定螺栓 M3
拧紧螺栓的小扭力 0.5 Nm
重量 0.04 kg
不可超过小控制压力,否则会导致故障电路和可能发生阀故障!
压力必须至少低于环境和介质温度15°C ,并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
100% 的占空比仅适用于单个阀。



安沃驰二位五通换向阀, 系列 LS04-XS-R422103556
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀,正重叠
外壳 铝材,聚甲醛
密封件材料 烯树胶,氢化-腈-树胶,聚氨酯
标准化电路接口 DIN EN 60947-5-2
防护等级 IP65
芯数 3-針
接口尺寸 M8
类型 多芯插头
额定流量Qn 200 l/min
压缩空气 接口 人口 4
压缩空气 接口 出口 4
工作电压DC 24 V
操作 电子
结构特点 滑阀,正重叠
操作 电子
先导 内部
密封原理 软密封
工作压力范围 3 ... 7 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 200 l/min
标准化电路接口 DIN EN 60947-5-2
根据标准 DIN EN 61140 评定的保护等级(安全等级) 电子 等级 III
防护等级 带接口 IP65
保护电路 Z-二极管
发光二极管状态显示 黄色
暂载率 100 %
接通时间型号 9 ms
关闭时间型号 18 ms
无用发射符合 EN 61000-6-4:2002
抗干扰性符合 IEC 61000-6-2:2005
固定螺栓 M3
拧紧螺栓的小扭力 0.5 Nm
重量 0.04 kg
不可超过小控制压力,否则会导致故障电路和可能发生阀故障!
压力必须至少低于环境和介质温度15°C ,并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
100% 的占空比仅适用于单个阀。



安沃驰二位五通换向阀, 系列 LS04-XS-R422103555
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀,正重叠
外壳 铝材,聚甲醛
密封件材料 烯树胶,氢化-腈-树胶,聚氨酯
防护等级 IP50
芯数 2-針
接口尺寸 工业插头
类型 多芯插头
额定流量Qn 200 l/min
压缩空气 接口 人口 4
压缩空气 接口 出口 4
工作电压DC 24 V
操作 电子
结构特点 滑阀,正重叠
操作 电子
先导 内部
密封原理 软密封
工作压力范围 3 ... 7 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 200 l/min
根据标准 DIN EN 61140 评定的保护等级(安全等级) 电子 等级 III
防护等级 带接口 IP50
保护电路 Z-二极管
发光二极管状态显示 黄色
暂载率 100 %
接通时间型号 9 ms
关闭时间型号 18 ms
无用发射符合 EN 61000-6-4:2002
抗干扰性符合 IEC 61000-6-2:2005
固定螺栓 M3
拧紧螺栓的小扭力 0.5 Nm
重量 0.04 kg
不可超过小控制压力,否则会导致故障电路和可能发生阀故障!
压力必须至少低于环境和介质温度15°C ,并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
100% 的占空比仅适用于单个阀。


安沃驰二位五通换向阀, 系列 581, 尺寸1-5811110000
标准化 ISO 5599-1
尺寸 ISO 1
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 烯树胶
防护等级 IP65
接口尺寸 B型 工业
类型 多芯插头
额定流量Qn 1400 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
结构特点 滑阀
密封原理 软密封
组合原理(闭锁原理) 单重底板原理
连接类型 底板连接
标准 ISO 5599-1, ISO 1
控制压力 小/大 3 ... 10 bar
低 / 高环境温度 -15 ... 50 °C
介质温度范围 -15 ... 50 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1400 l/min
流动电导系数C 5.2 l/(s*bar)
防护等级 带接口 IP65
暂载率 100 %
接通时间型号 12 ms
关闭时间型号 28 ms
安装螺钉 带内六方
拧紧螺栓的小扭力 2 Nm
重量 0.23 kg
不可超过小控制压力,否则会导致故障电路和可能发生阀故障!
压力必须至少低于环境和介质温度15°C ,并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
