安沃驰二位四通电磁阀5728400420，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，库存，价格实惠；热诚欢迎新老客户咨询购买！

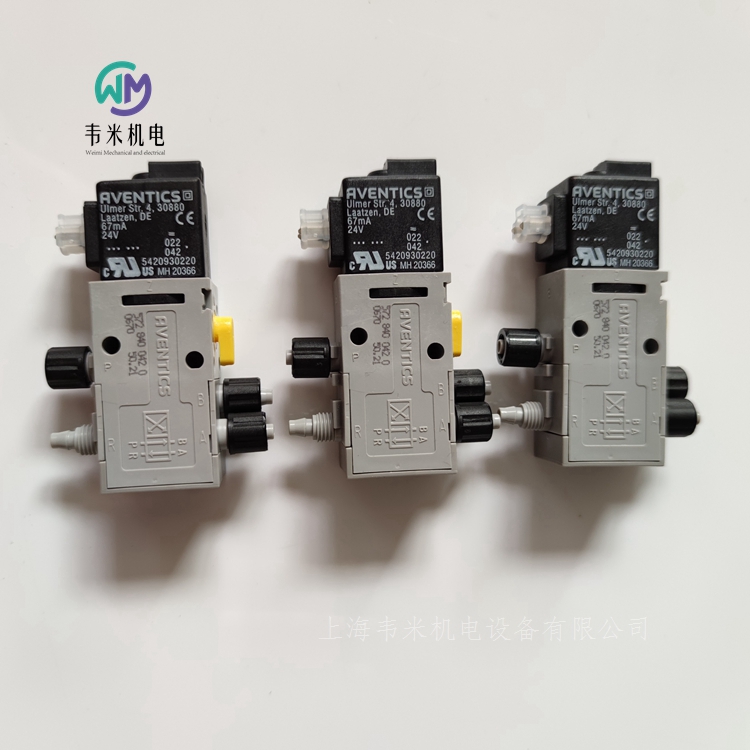

安沃驰二位四通换向阀, 系列 840 5728400420
V840-4/2OC-DI04-024DC-03
 740/840 系列方向控制阀采用软质无磨损膜片技术。其简单但又坚固可靠的设计适合各种空气质量，可重复性强，使用寿命很长。防腐蚀聚酰胺外壳弹性上佳，同样也适合尘土和潮湿环境。
规格
操作电子
额定流量Qn200 l/min
换向原理4/2
压缩空气 接口 出口 6x1
小运行压力1.5 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, C型
操作元件单线圈
密封原理软密封
先导内部
预控阀的宽度22,5 mm
阀门结构形式膜片式中心阀
连接类型管式连接
复位装置带空气弹簧复位
控制压力小1.5 bar
大控制压力10 bar
低环境温度-15 °C
高环境温度50 °C
介质温度小值-15 °C
介质温度大值50 °C
介质压缩空气
特点
坚固耐用的聚合物外壳
适合各种空气质量
持续的高重复性
可进行底板组装和模块组装
有的版本还提供 UL 和 ATEX 线圈

安沃驰调压阀, 系列 NL2-RGS-0821302405
操作 机械式
组成部分 调压阀
二级排放 带二次排气
外壳 压铸锌
密封件材料 烯树胶
适合ATEX
额定流量Qn 2000 l/min
压缩空气连接 G 1/4
组成部分 调压阀
安装位置 任意
合格证书 适合ATEX
工作压力范围 0.5 ... 16 bar
低 / 高环境温度 -10 ... 60 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气 中性气体
调节器型号 隔膜式调压阀 可以组装成块
调整功能 带二次排气
压力输送 单的
操作 机械式
建议的初级过滤 5 μm
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
适用于在 1、2、21、22 Ex 区内使用.
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
用密封塞关闭调压阀后部的压力表接口，前部敞开。可根据客户应用另行配备密封塞。请单独订购（参见附件）。
次级排气（超过设定压力≤ 0.3 bar ）.
带背部排气 (> 3 bar ).


安沃驰调压阀, 系列 NL2-RGS-...-DS-0821302411
操作 机械式
组成部分 调压阀带连续供气
二级排放 带二次排气
外壳 压铸锌
密封件材料 烯树胶
适合ATEX
额定流量Qn 2000 l/min
压缩空气连接 G 1/4
组成部分 调压阀带连续供气
安装位置 任意
合格证书 适合ATEX
工作压力范围 0.5 ... 16 bar
低 / 高环境温度 -10 ... 60 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气 中性气体
调节器型号 隔膜式调压阀 可以组装成块
调整功能 带二次排气
压力输送 两侧
操作 机械式
重量 0.325 kg
建议的初级过滤 5 μm
压力露点必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
适用于在 1、2、21、22 Ex 区内使用.
用密封塞关闭调压阀后部的压力表接口，前部敞开。可根据客户应用另行配备密封塞。请单独订购（参见附件）。
次级排气（超过设定压力≤ 0.3 bar ）.
带背部排气 (> 3 bar ).


安沃驰紧凑型气缸, 系列 KPZ-0822393206
活塞连杆改装 可选连续的活塞杆（空心）
实用原则 双作用式
缓冲 弹性
磁性销钉 带磁性活塞
活塞直径 32 mm
活塞杆螺纹 M10x1,25
标准化 NFE 49004
行程 40 mm
密封件材料 聚氨酯
防尘圈 聚氨酯
ATEX 中可选
压缩空气连接 G 1/8
压缩空气接口型号 内螺纹
抗温性 可选耐热的
标准 NFE 49004
合格证书 ATEX 中可选
压缩空气连接 内螺纹
低 / 高环境温度 -20 ... 80 °C
介质温度范围 -20 ... 80 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
确定活塞推力的压力 6.3 bar
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
通过 ATEX 认证的气缸（带标记 II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135°C Db_X）可以在网络配置器中生成。
ATEX 认证气缸的使用温度范围为 -20 °C ... 50 °C.
耐热型号防尘圈和密封的材料（环境温度范围：-10 °C ... 120 °C）为氟橡胶。
更多选项可在网上配置器生成。
LW*/SW* 需要六角扳手



安沃驰调压阀, 系列 AS2-RGS-R412006102
操作 机械式
组成部分 调压阀
二级排放 带二次排气
锁定式 锁定式
外壳 聚酰胺
密封件材料 烯树胶
适合ATEX
额定流量Qn 2200 l/min
压缩空气连接 G 1/4
组成部分 调压阀
安装位置 任意
合格证书 适合ATEX
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
调节器型号 隔膜式调压阀 可以组装成块
调整功能 带二次排气
封闭方式，封闭类型 用于挂锁
压力输送 单的
操作 机械式
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
用密封塞关闭调压阀后部的压力表接口，前部敞开。可根据客户应用另行配备密封塞。请单独订购（参见附件）。
适用于在 1、2、21、22 Ex 区内使用.
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
次级排气（超过设定压力≤ 0.3 bar ）.
带背部排气 (> 3 bar ).


安沃驰调压阀, 系列 AS2-RGS-R412006105
操作 机械式
组成部分 调压阀
二级排放 带二次排气
压力表 带有压力表
锁定式 锁定式
外壳 聚酰胺
密封件材料 烯树胶
适合ATEX
额定流量Qn 2200 l/min
压缩空气连接 G 1/4
组成部分 调压阀
安装位置 任意
合格证书 适合ATEX
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
调节器型号 隔膜式调压阀 可以组装成块
调整功能 带二次排气
封闭方式，封闭类型 用于挂锁
压力输送 单的
操作 机械式
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
用密封塞关闭调压阀后部的压力表接口，前部敞开。可根据客户应用另行配备密封塞。请单独订购（参见附件）。
适用于在 1、2、21、22 Ex 区内使用.
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
次级排气（超过设定压力≤ 0.3 bar ）.
带背部排气 (> 3 bar ).


安沃驰调压阀, 系列 AS2-RGS-R412006116
操作 机械式
组成部分 调压阀
二级排放 带二次排气
锁定式 锁定式
外壳 聚酰胺
密封件材料 烯树胶
适合ATEX
额定流量Qn 2700 l/min
压缩空气连接 G 3/8
组成部分 调压阀
安装位置 任意
合格证书 适合ATEX
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
调节器型号 隔膜式调压阀 可以组装成块
调整功能 带二次排气
封闭方式，封闭类型 用于挂锁
压力输送 单的
操作 机械式
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
用密封塞关闭调压阀后部的压力表接口，前部敞开。可根据客户应用另行配备密封塞。请单独订购（参见附件）。
适用于在 1、2、21、22 Ex 区内使用.
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
次级排气（超过设定压力≤ 0.3 bar ）.
带背部排气 (> 3 bar ).


安沃驰调压阀, 系列 AS2-RGS-...-DS-R412006133
操作 机械式
组成部分 调压阀带连续供气
二级排放 带二次排气
锁定式 锁定式
外壳 聚酰胺
密封件材料 烯树胶
适合ATEX
额定流量Qn 2700 l/min
压缩空气连接 G 3/8
组成部分 调压阀带连续供气
安装位置 任意
合格证书 适合ATEX
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
调节器型号 隔膜式调压阀 可以组装成块
调整功能 带二次排气
封闭方式，封闭类型 用于挂锁
压力输送 两侧
操作 机械式
重量 0.248 kg
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
用密封塞关闭调压阀后部的压力表接口，前部敞开。可根据客户应用另行配备密封塞。请单独订购（参见附件）。
适用于在 1、2、21、22 Ex 区内使用.
次级排气（超过设定压力≤ 0.3 bar ）.
带背部排气 (> 3 bar ).


安沃驰换向阀（或）-0821000002
结构特点 提动阀
逻辑功能 换向阀（或）
外壳 铝材
密封件材料 烯树胶
额定流量Qn 640 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
结构特点 提动阀
密封原理 软密封
逻辑功能 换向阀（或）
工作压力范围 1 ... 10 bar
低 / 高环境温度 0 ... 80 °C
介质温度范围 0 ... 80 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 1 mg/m3
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰E/P压力调节阀, 系列 ED05-5610141310
安沃驰 ED05 系列通过融合数字控制电子部件和创新性比例阀技术，保证了灵敏的压力控制。坚固耐用的提升阀技术、大开口横截面以及软密封阀组，使阀门抗污染性强。
外壳 铝材-压铸件,钢
密封件材料 氢化-烯腈-树胶
CE认证
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 1000 l/min
滞环 < 0.06 bar
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
结构特点 提动阀
安装位置 α = 0-90° β = 0-90°
合格证书 CE认证
大运行压力 11 bar
低 / 高环境温度 0 ... 70 °C
介质温度范围 0 ... 70 °C
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
压缩空气连接 排气 G 1/4
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 1000 l/min
控制方式 模拟量
工作电压DC 24 V
电压偏差 DC -20% / +20%
滞环 < 0.06 bar
允许的脉动 5%
防护等级 IP65
重量 1.1 kg
额定流量Qn，当工作压力为 7 bar 、二次压力为 6 bar 及Δp = 0.2 bar 时
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
不含机油、干燥的空气可以询问安装在其它的位置。
只有按规定安装了插头，才达到了保护等级。详细信息请参阅操作说明书。



安沃驰过滤器, 系列 AS5-FLS-R412009002
组成部分 过滤器
清除冷凝物 全自动，无压关闭
过滤器气孔直径 5 μm
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 烯树胶
适合ATEX
额定流量Qn 7800 l/min
压缩空气连接 G 3/4
结构特点 标准过滤器, 可以组装成块
组成部分 过滤器
安装位置 垂直
合格证书 适合ATEX
工作压力范围 1.5 ... 16 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
过滤器的集水杯容积 87 cm3
滤清器滤芯 可替换
过滤器气孔直径 5 μm
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用.
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 6 : 7 : -



安沃驰过滤器-调压阀, 系列 AS5-FRE-R412009206
组成部分 过滤器-调压阀
清除冷凝物 半自动，失压开启
二级排放 带二次排气
过滤器气孔直径 5 μm
压力表 带有压力表
玻璃 配有可视玻璃
锁定式 锁定式
外壳 聚酰胺
气杯 压铸锌
密封件材料 烯树胶
适合ATEX
额定流量Qn 14000 l/min
压缩空气连接 G 3/4
结构特点 一个整体的, 可以组装成块
组成部分 过滤器-调压阀
安装位置 垂直
合格证书 适合ATEX
工作压力范围 1.5 ... 16 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
额定流量Qn 14000 l/min
调节器型号 隔膜式调压阀
调整功能 带二次排气
压力输送 单的
过滤器的集水杯容积 87 cm3
滤清器滤芯 可替换
大值. 自通风耗用量 1.5 l/min
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀。
适用于在 1、2、21、22 Ex 区内使用.
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
根据ISO 8573-1:2010 标准可达到的大压缩空气等级


安沃驰截止阀-0821003076
结构形式 可旋紧
阀门结构形式 提动阀
外壳 黄铜
密封件材料 烯树胶
Qn 2-1 680 l/min
压缩空气连接 G 1/4
压缩空气接口 2 G 1/4
压缩空气接口 2 型号 外螺纹
压缩空气接口型号 内螺纹
结构特点 提动阀
工作压力范围 2 ... 10 bar
低 / 高环境温度 -20 ... 80 °C
介质温度范围 -20 ... 80 °C
介质 压缩空气



安沃驰节流阀系列 CC01-0821200005
外壳 铝材
密封件材料 烯树胶
Qn 1-2 550 l/min
压缩空气连接 G 1/4
压缩空气接口 2 G 1/4
压缩空气接口 2 型号 内螺纹
压缩空气接口型号 内螺纹
工作压力范围 0.5 ... 10 bar
低 / 高环境温度 0 ... 80 °C
介质温度范围 0 ... 80 °C
介质 压缩空气



安沃驰二位五通换向阀, 系列 CD04-5710301100
操作元件 双气控
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 烯树胶
额定流量Qn 900 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
操作 气动
结构特点 滑阀，正重叠
操作 气动
密封原理 软密封
压缩空气连接 符合 ISO 228-1 标准
流量值 900 l/min
工作压力范围 -0.95 ... 10 bar
控制压力 小/大 2 ... 10 bar
低 / 高环境温度 -15 ... 65 °C
介质温度范围 -15 ... 65 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
在多线路导线板上的组装 P-导线板
重量 0.3 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰微型气缸, 系列 MNI-0822333506
实用原则 双作用式
缓冲 气动
可调节的
磁性销钉 带磁性活塞
活塞直径 20 mm
活塞杆螺纹 M8
标准化 ISO 6432
行程 125 mm
密封件材料 烯树胶,聚氨酯
防尘圈 聚氨酯
压缩空气连接 G 1/8
压缩空气接口型号 内螺纹
标准 ISO 6432
压缩空气连接 内螺纹
工作压力范围 1 ... 10 bar
低 / 高环境温度 -25 ... 80 °C
介质温度范围 -25 ... 80 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
确定活塞推力的压力 6.3 bar
气缸管子 不锈钢
活塞杆 不锈钢
活塞 黄铜, 铝材
前端盖板 铝材, 阳极氧化处理
后盖 铝材, 阳极氧化处理
密封 烯树胶 聚氨酯
锁紧环螺母 钢, 镀锌
用于活塞杆的特殊螺母 钢, 镀锌
防尘圈 聚氨酯
压力必须至少低于环境和介质温度15°C ，并且允 的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
磁性传感器必需的紧固零件
通过 ATEX 认证的气缸（带标记 II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135°C Db_X）可以在网络配置器中生成。
ATEX 认证气缸的使用温度范围为 -20 °C ... 50 °C.



安沃驰微型气缸, 系列 MNI-0822334509
实用原则 双作用式
缓冲 气动
可调节的
磁性销钉 带磁性活塞
活塞直径 25 mm
活塞杆螺纹 M10x1,25
标准化 ISO 6432
行程 250 mm
密封件材料 烯树胶,聚氨酯
防尘圈 聚氨酯
压缩空气连接 G 1/8
压缩空气接口型号 内螺纹
标准 ISO 6432
压缩空气连接 内螺纹
工作压力范围 1 ... 10 bar
低 / 高环境温度 -25 ... 80 °C
介质温度范围 -25 ... 80 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
确定活塞推力的压力 6.3 bar
气缸管子 不锈钢
活塞杆 不锈钢
活塞 黄铜, 铝材
前端盖板 铝材, 阳极氧化处理
后盖 铝材, 阳极氧化处理
密封 烯树胶 聚氨酯
锁紧环螺母 钢, 镀锌
用于活塞杆的特殊螺母 钢, 镀锌
防尘圈 聚氨酯
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
磁性传感器必需的紧固零件
通过 ATEX 认证的气缸（带标记 II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135°C Db_X）可以在网络配置器中生成。
ATEX 认证气缸的使用温度范围为 -20 °C ... 50 °C.

安沃驰型材气缸符合 ISO 15552 标准，PRA系列-0822121002
实用原则 双作用式
缓冲 气动
可调节的
磁性销钉 带磁性活塞
活塞直径 40 mm
活塞杆螺纹 M12x1,25
标准化 ISO 15552
行程 50 mm
密封件材料 聚氨酯
防尘圈 聚氨酯
ATEX 中可选
压缩空气连接 G 1/4
压缩空气接口型号 内螺纹
标准 ISO 15552
合格证书 ATEX 中可选
压缩空气连接 内螺纹
工作压力范围 1.5 ... 10 bar
低 / 高环境温度 -20 ... 80 °C
介质温度范围 -20 ... 80 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
确定活塞推力的压力 6.3 bar
气缸管子 铝材, 阳极氧化处理
活塞杆 不锈钢
前端盖板 铝材-压铸件
后盖 铝材-压铸件
密封 聚氨酯
用于活塞杆的特殊螺母 钢, 镀锌
防尘圈 聚氨酯
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
通过 ATEX 认证的气缸（带标记 II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135°C Db_X）可以在网络配置器中生成。
ATEX 认证气缸的使用温度范围为 -20 °C ... 50 °C
