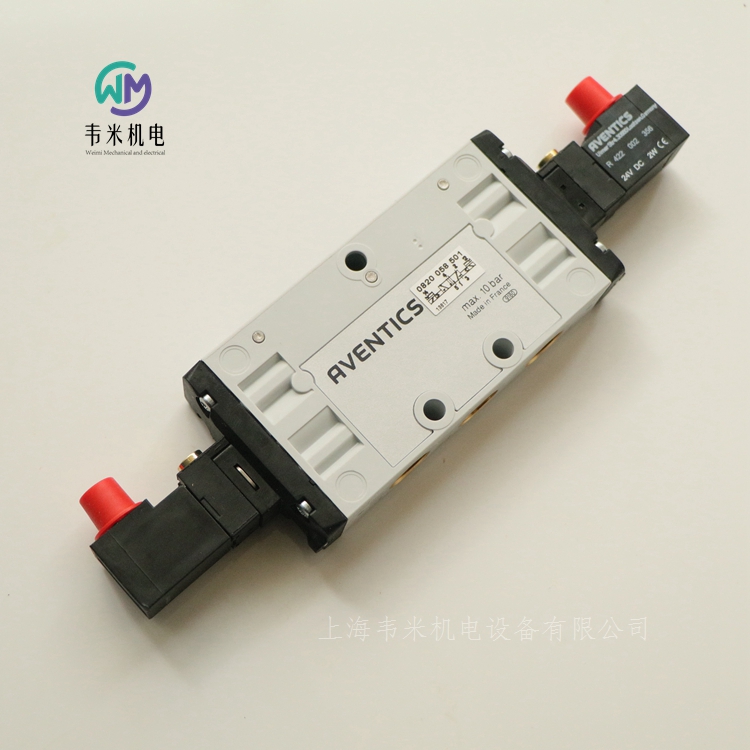

安沃驰电磁阀0820058501，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，库存，价格实惠；热诚欢迎新老客户咨询购买！

安沃驰二位五通换向阀, 系列 TC15-0820058501
驱动电压 24 V DC5/2Qn = 1500 l/min预控阀的宽度 : 15 mm管式连接压缩空气 接口 出口 : G 1/4电气连接 : 多芯插头, ISO 15217, C 型手动控制装置 : 锁定式双线圈先导 : 内部
操作元件 双线圈
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 树胶,氢化-腈-树胶
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 1500 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
操作 电子
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1500 l/min
标准化电路接口 ISO 15217
防护等级 带接口 IP65
暂载率 100 %
在多线路导线板上的组装 P-导线板
拧紧螺栓的小扭力 2.5 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰二位五通换向阀, 系列 IS12, 尺寸1-0820024990
标准化 ISO 5599-1
尺寸 ISO 1
操作元件 单线圈
复位型 带空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 树胶
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 1060 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
结构特点 滑阀，正重叠
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
连接类型 底板连接
标准 ISO 5599-1, ISO 1
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1060 l/min
防护等级 带接口 IP65
暂载率 100 %
安装螺钉 M5 带有内六角
拧紧螺栓的小扭力 2,2 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。




安沃驰二位五通换向阀, 系列 IS12, 尺寸1-0820024504
标准化 ISO 5599-1
尺寸 ISO 1
操作元件 双线圈
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 树胶
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 1060 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
工作电压 AC 110 V
工作电压 AC 110 V
结构特点 滑阀，正重叠
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
连接类型 底板连接
标准 ISO 5599-1, ISO 1
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1060 l/min
防护等级 带接口 IP65
暂载率 100 %
安装螺钉 M5 带有内六角
拧紧螺栓的小扭力 2,2 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。



安沃驰二位五通换向阀, 系列 CD12-5725450220
操作元件 单线圈
复位型 带空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 铝材,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 树胶,聚氨酯
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 4100 l/min
压缩空气 接口 人口 G 1/2
压缩空气 接口 出口 G 1/2
工作电压DC 24 V
操作 电子
结构特点  滑阀，正重叠
操作  电子
密封原理  软密封
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 1 mg/m3
额定流量Qn  4100 l/min
压缩空气连接  符合 ISO 228-1 标准
先导排气  带定向先导排气口的
反向极性保护  反极性保护
暂载率  100 %
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
*提示：基础阀门的工作压力为 16 bar。与标准 CNOMO 先导相结合时工作压力为 10 bar。




安沃驰二位五通换向阀, 系列 CD12-5725550220
操作元件 双线圈
换向原理 5/2
结构特点 滑阀，正重叠
外壳 铝材,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 树胶,聚氨酯
标准化电路接口 EN 175301-803:2006
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 4100 l/min
压缩空气 接口 人口 G 1/2
压缩空气 接口 出口 G 1/2
工作电压DC 24 V
操作 电子
抗温性 -25 °C 耐低温
结构特点  滑阀，正重叠
操作  电子
密封原理  软密封
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 1 mg/m3
额定流量Qn  4100 l/min
压缩空气连接  符合 ISO 228-1 标准
先导排气  带定向先导排气口的
标准化电路接口  EN 175301-803:2006
反向极性保护  反极性保护
暂载率  100 %
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须低于环境和介质温度15°C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
*提示：基础阀门的工作压力为 16 bar。与标准 CNOMO 先导相结合时工作压力为 10 bar。




安沃驰二位五通换向阀, 系列 563 131-5631310100
锁定式 不可锁定
操作元件 单线圈
换向原理 5/2
结构特点 提动阀
 手柄, 带定位
外壳 压铸锌
密封件材料 树胶
额定流量Qn 1100 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
压缩空气接口型号 内螺纹
操作 机械式
结构特点  提动阀
操作  机械式
封闭方式，封闭类型  不可锁定
操作元件  手柄, 带定位
换向原理  5/2
密封原理  软密封
额定流量Qn  1100 l/min
工作压力范围  0 ... 10 bar
低 / 高环境温度  -25 ... 80 °C
介质温度范围  -25 ... 80 °C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
重量  0,71 kg


安沃驰二位五通换向阀, 系列 CD02-AL-0820038176
标准化 ISO 15407-1
尺寸 18 mm
复位型 带弹簧复位/空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 铝材
密封件材料 树胶,氢化-腈-树胶
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 450 l/min
压缩空气 接口 人口 VDMA 02底板
压缩空气 接口 出口 VDMA 02底板
工作电压DC 24 V
结构特点 滑阀，正重叠
先导 内部
密封原理 软密封
组合原理（闭锁原理） 底板原理
连接类型 底板连接
标准 ISO 15407-1, 18 mm
标准化电路接口 ISO 15217
低 / 高环境温度 0 ... 50 °C
介质温度范围 0 ... 60 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 450 l/min
防护等级 带接口 IP65
暂载率 100 %
安装螺钉 M3
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰二位五通换向阀, 系列 CD02-AL-0820038955
标准化 ISO 15407-1
尺寸 18 mm
复位型 带弹簧复位/空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 铝材
密封件材料 树胶,氢化-腈-树胶
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 450 l/min
压缩空气 接口 人口 VDMA 02底板
压缩空气 接口 出口 VDMA 02底板
结构特点 滑阀，正重叠
先导 内部
密封原理 软密封
组合原理（闭锁原理） 底板原理
连接类型 底板连接
标准 ISO 15407-1, 18 mm
标准化电路接口 ISO 15217
低 / 高环境温度 0 ... 50 °C
介质温度范围 0 ... 60 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 450 l/min
防护等级 带接口 IP65
暂载率 100 %
安装螺钉 M3
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰二位五通换向阀, 系列 WV02-0820038105
复位型 带弹簧复位/空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 铝材
密封件材料 氢化-腈-树胶
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 500 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压 AC 110 V
工作电压 AC 110 V
操作 电子
结构特点 滑阀，正重叠
操作 电子
先导 内部
密封原理 软密封
低 / 高环境温度 0 ... 50 °C
介质温度范围 0 ... 60 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 500 l/min
标准化电路接口 ISO 15217
防护等级 带接口 IP65
暂载率 100 %
在多线路导线板上的组装 PRS-导线板
固定螺栓 M3
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰无杆气缸, RTC-BV系列-R480141459
引导 集成化导杆
实用原则 双作用式
缓冲 气动
可调节的
磁性销钉 带磁性活塞
活塞直径 25 mm
行程 600 mm
密封件材料 聚氨酯
压缩空气连接 G 1/8
工作压力范围 2 ... 8 bar
低 / 高环境温度 -10 ... 60 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 1 mg/m3
确定活塞推力的压力 6.3 bar
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
"螺纹深度： 活塞直径 16–40 mm时为9 mm， 活塞直径 50–63 mm时为12 mm "
螺纹深度：6 mm 在活塞- 16–25 mm处， 10 mm 在活塞- 32–50 mm处， 15 mm 在活塞- 63–80 mm处
其它尺寸不仅与长滑块有关，还可以在 RTC-BV 的基本版本中找到。
1/4-20 UNC 接口没有第二列

安沃驰无杆气缸, RTC-BV系列-R480141457
引导 集成化导杆
实用原则 双作用式
缓冲 气动
可调节的
磁性销钉 带磁性活塞
活塞直径 25 mm
行程 400 mm
密封件材料 聚氨酯
压缩空气连接 G 1/8
工作压力范围 2 ... 8 bar
低 / 高环境温度 -10 ... 60 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 1 mg/m3
确定活塞推力的压力 6.3 bar
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
"螺纹深度： 活塞直径 16–40 mm时为9 mm， 活塞直径 50–63 mm时为12 mm "
螺纹深度：6 mm 在活塞- 16–25 mm处， 10 mm 在活塞- 32–50 mm处， 15 mm 在活塞- 63–80 mm处
其它尺寸不仅与长滑块有关，还可以在 RTC-BV 的基本版本中找到。
1/4-20 UNC 接口没有第二列


安沃驰二位三通换向阀, 系列 CD07-5710400100
操作元件 单面气动操作,双气控
结构特点 滑阀，正重叠
外壳 压铸锌
密封件材料 树胶
额定流量Qn 1400 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
操作 气动
结构特点 滑阀，正重叠
操作 气动
密封原理 软密封
流量值 1400 l/min
工作压力范围 -0.95 ... 10 bar
低 / 高环境温度 -25 ... 80 °C
介质温度范围 -25 ... 80 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
重量 0.4 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
选配阀：输入和输出压缩空气接口可以互换。这样就能够以常闭或常开运行方式使用阀门。



安沃驰过滤器-调压阀, 系列 AS3-FRE-R412007186
组成部分 过滤器-调压阀
清除冷凝物 全自动，无压关闭
二级排放 带二次排气
过滤器气孔直径 5 μm
锁定式 锁定式
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 树胶
适合ATEX
额定流量Qn 5100 l/min
压缩空气连接 G 1/2
结构特点 一个整体的, 可以组装成块
组成部分 过滤器-调压阀
安装位置 垂直
合格证书 适合ATEX
工作压力范围 1.5 ... 16 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
额定流量Qn 5100 l/min
调节器型号 隔膜式调压阀
调整功能 带二次排气
压力输送 单的
过滤器的集水杯容积 49 cm3
滤清器滤芯 可替换
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为 3 °C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀，
适用于在 1、2、21、22 Ex 区内使用.
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。



安沃驰二位五通换向阀, 系列 TC08-0820260002
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 树胶
额定流量Qn 800 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
操作 气动
结构特点 滑阀，正重叠
操作 气动
先导 外部的
密封原理 软密封
流量值 800 l/min
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
在多线路导线板上的组装 P-导线板
拧紧螺栓的小扭力 2 Nm
重量 0.097 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰二位五通换向阀, 系列 CD07-5710500100
操作元件 单面气动操作,双气控
结构特点 滑阀，正重叠
外壳 压铸锌
密封件材料 树胶
额定流量Qn 1200 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
操作 气动
结构特点 滑阀，正重叠
操作 气动
密封原理 软密封
压缩空气连接 符合 ISO 228-1 标准
流量值 1200 l/min
工作压力范围 -0.95 ... 10 bar
低 / 高环境温度 -25 ... 80 °C
介质温度范围 -25 ... 80 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
在多线路导线板上的组装 P-导线板 PRS-导线板
重量 0.5 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰二位三通换向阀, 系列 CD12-5711100300
操作元件 单面气动操作
结构特点 滑阀，正重叠
外壳 铝材,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 树胶,聚氨酯
额定流量Qn 4000 l/min
压缩空气 接口 人口 G 1/2
压缩空气 接口 出口 G 1/2
操作 气动
结构特点 滑阀，正重叠
操作 气动
密封原理 软密封
流量值 4000 l/min
工作压力范围 -0.95 ... 16 bar
控制压力 小/大 2 ... 10 bar
低 / 高环境温度 -25 ... 70 °C
介质温度范围 -25 ... 70 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
重量 0.71 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰二位五通换向阀, 系列 TC15-0820058126
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 树胶,氢化-腈-树胶
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 1500 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
操作 电子
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1500 l/min
标准化电路接口 ISO 15217
防护等级 带接口 IP65
暂载率 100 %
在多线路导线板上的组装 P-导线板
拧紧螺栓的小扭力 2.5 Nm
备注 这仅是一个配置例子，实际供货产品可能与图片有所不同
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰截止阀-0821003075
结构形式 可旋紧
阀门结构形式 提动阀
外壳 黄铜
密封件材料 树胶
Qn 2-1 340 l/min
压缩空气连接 G 1/8
压缩空气接口 2 G 1/8
压缩空气接口 2 型号 外螺纹
压缩空气接口型号 内螺纹
结构特点 提动阀
工作压力范围 2 ... 10 bar
低 / 高环境温度 -20 ... 80 °C
介质温度范围 -20 ... 80 °C
介质 压缩空气


安沃驰精密调压阀-3610507600
阀门结构形式 提动阀
按钮
外壳 压铸锌
密封件材料 树胶
额定流量Qn 900 l/min
滞环 < 0.15 bar
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
结构特点 提动阀
低 / 高环境温度 -25 ... 70 °C
介质温度范围 -25 ... 70 °C
介质 压缩空气
额定流量Qn 900 l/min
滞环 < 0.15 bar
调节行程 7.5 mm
重量 0.5 kg



安沃驰E/P压力调节阀, 系列 ED05-R414002009
安沃驰 ED05 系列通过融合数字控制电子部件和创新性比例阀技术，保证了灵敏的压力控制。坚固耐用的提升阀技术、大开口横截面以及软密封阀组，使阀门抗污染性强。
外壳 铝材-压铸件,钢
密封件材料 氢化-腈-树胶
CE认证
防护等级 IP65
接口尺寸 通过信号接口
额定流量Qn 1000 l/min
滞环 < 0.06 bar
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
结构特点 提动阀
安装位置 α = 0-90° β = 0-90°
合格证书 CE认证
大运行压力 11 bar
低 / 高环境温度 0 ... 70 °C
介质温度范围 0 ... 70 °C
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
压缩空气连接 排气 G 1/4
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 1000 l/min
控制方式 模拟量
工作电压DC 24 V
电压偏差 DC -20% / +20%
滞环 < 0.06 bar
允许的脉动 5%
防护等级 IP65
重量 0.95 kg
额定流量Qn，当工作压力为 7 bar 、二次压力为 6 bar 及Δp = 0.2 bar 时
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰E/P压力调节阀, 系列 ED05-R414002008
安沃驰 ED05 系列通过融合数字控制电子部件和创新性比例阀技术，保证了灵敏的压力控制。坚固耐用的提升阀技术、大开口横截面以及软密封阀组，使阀门抗污染性强。
外壳 铝材-压铸件,钢
密封件材料 氢化-腈-树胶
CE认证
防护等级 IP65
接口尺寸 通过信号接口
额定流量Qn 1000 l/min
滞环 < 0.06 bar
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
结构特点 提动阀
安装位置 α = 0-90° β = 0-90°
合格证书 CE认证
大运行压力 11 bar
低 / 高环境温度 0 ... 70 °C
介质温度范围 0 ... 70 °C
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
压缩空气连接 排气 G 1/4
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 1000 l/min
控制方式 模拟量
工作电压DC 24 V
电压偏差 DC -20% / +20%
滞环 < 0.06 bar
允许的脉动 5%
防护等级 IP65
重量 0.95 kg
额定流量Qn，当工作压力为 7 bar 、二次压力为 6 bar 及Δp = 0.2 bar 时
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
不含机油、干燥的空气可以询问安装在其它的位置。
只有按规定安装了插头，才达到了保护等级。详细信息请参阅操作说明书。

安沃驰电磁阀0820058501
