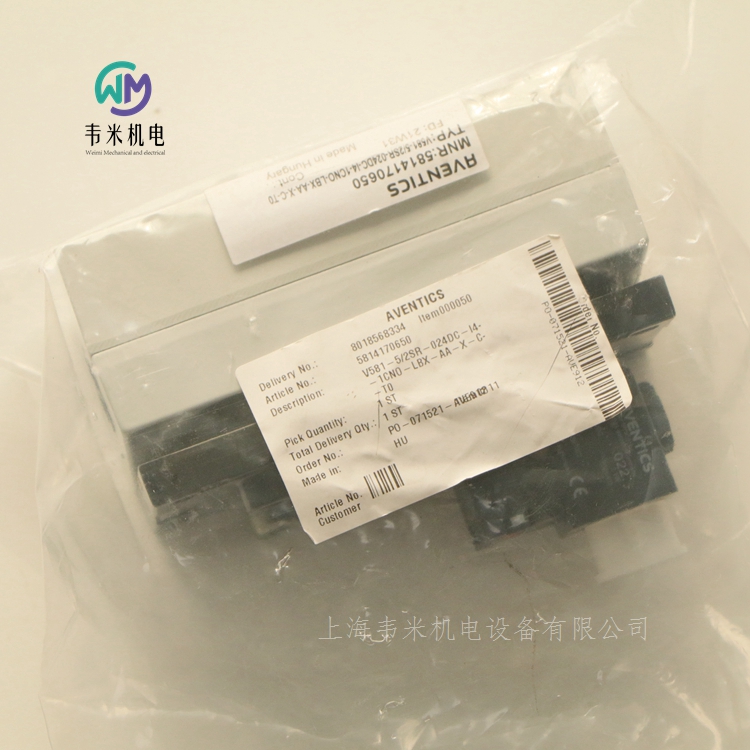

安沃驰气动电磁阀5814170650，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，库存，价格实惠；热诚欢迎新老客户咨询购买！
安沃驰二位五通换向阀, 系列 581, 尺寸4 5814170650
V581-5/2SR-024DC-I4-1CNO-LBX-AA-X-C-T0
581 系列符合 ISO 5599-1 阀门标准。该系列模块化水平高，具备各种阀门功能，提供一体化节流阀、各类先导线圈以及种类齐全的配件。
规格
操作电子
额定流量Qn6000 l/min
换向原理5/2
压缩空气 接口 出口按照标准ISO 5599-1制造的接地板
小运行压力3 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置锁定式, 按钮式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
操作元件单线圈
密封原理软密封
先导内部
标准ISO 5599-1
预控阀的宽度30x22 mm CNOMO
阀门结构形式滑阀
组合原理（闭锁原理）单重底板原理
连接类型底板连接
复位装置带弹簧复位
压缩空气 接口 人口按照标准ISO 5599-1制造的接地板
压缩空气连接 排气按照标准ISO 5599-1制造的接地板
压缩空气连接 先导 排气M5
功率 消耗 DC2 W
流动电导系数C24.5 l/(s*bar)
特点
标准化阀门系统
ISO 1 至 4 尺寸
坚固设计
集成排气节流阀
多个电压范围
压力范围高可达 16 bar
CNOMO 接口
尺寸小
切换速度快
通过在线配置器轻松灵活地进行特定个性化配置
安沃驰三位五通换向阀, 系列 CD07-5777720220
操作元件 双线圈
复位型 带弹簧复位
换向原理 5/3
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 1070 l/min
Qn 2-3 950 l/min
额定流量Qn 900 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
操作 电子
抗温性 -25 °C 耐低温
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
控制压力 小/大 3 ... 10 bar
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 900 l/min
压缩空气连接 符合 ISO 228-1 标准
先导排气 带定向先导排气口的
标准化电路接口 EN 175301-803:2006
反向极性保护 反极性保护
兼容性目录 13 14
暂载率 100 %
在多线路导线板上的组装 P-导线板 PRS-导线板
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
安沃驰三位五通换向阀, 系列 CD07-5777710220
操作元件 双线圈
复位型 带弹簧复位
换向原理 5/3
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 1030 l/min
Qn 2-3 880 l/min
额定流量Qn 900 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
操作 电子
抗温性 -25 °C 耐低温
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
控制压力 小/大 3 ... 10 bar
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 900 l/min
压缩空气连接 符合 ISO 228-1 标准
先导排气 带定向先导排气口的
标准化电路接口 EN 175301-803:2006
反向极性保护 反极性保护
兼容性目录 13 14
暂载率 100 %
在多线路导线板上的组装 P-导线板 PRS-导线板
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
安沃驰三位五通换向阀, 系列 CD07-5777700220
操作元件 双线圈
复位型 带弹簧复位
换向原理 5/3
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 960 l/min
Qn 2-3 900 l/min
额定流量Qn 900 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
操作 电子
抗温性 -25 °C 耐低温
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
控制压力 小/大 3 ... 10 bar
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 900 l/min
压缩空气连接 符合 ISO 228-1 标准
先导排气 带定向先导排气口的
标准化电路接口 EN 175301-803:2006
反向极性保护 反极性保护
兼容性目录 13 14
暂载率 100 %
在多线路导线板上的组装 P-导线板 PRS-导线板
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
安沃驰二位五通换向阀, 系列 CD07-5776980220
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 1200 l/min
Qn 2-3 1200 l/min
额定流量Qn 1200 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
操作 电子
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
控制压力 小/大 3 ... 10 bar
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 1200 l/min
额定流量 1-2 1200 l/min
额定流量 2-3 1200 l/min
压缩空气连接 符合 ISO 228-1 标准
先导排气 带定向先导排气口的
标准化电路接口 EN 175301-803:2006
反向极性保护 反极性保护
暂载率 100 %
在多线路导线板上的组装 P-导线板 PRS-导线板
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
安沃驰二位五通换向阀, 系列 CD12-5711000000
操作元件 单线圈
结构特点 滑阀，正重叠
外壳 铝材,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 树胶,聚氨酯
额定流量Qn 4100 l/min
压缩空气 接口 人口 M22x1,5
压缩空气 接口 出口 M22x1,5
操作 气动
结构特点 滑阀，正重叠
操作 气动
密封原理 软密封
流量值 4100 l/min
工作压力范围 -0,95 ... 16 bar
控制压力 小/大 2 ... 10 bar
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
重量 0,86 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力露点必须少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰二位三通换向阀, 系列 CD12-5711100200
操作元件 单面气动操作
结构特点 滑阀，正重叠
外壳 铝材,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 树胶,聚氨酯
额定流量Qn 4000 l/min
压缩空气 接口 人口 M22x1,5
压缩空气 接口 出口 M22x1,5
操作 气动
结构特点 滑阀，正重叠
操作 气动
密封原理 软密封
流量值 4000 l/min
工作压力范围 -0,95 ... 16 bar
控制压力 小/大 2 ... 10 bar
低 / 高环境温度 -25 ... 70 °C
介质温度范围 -25 ... 70 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
重量 0,71 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力露点必须少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰精密调压阀-3610607500
阀门结构形式 提动阀
手轮
外壳 压铸锌
密封件材料 树胶
额定流量Qn 900 l/min
滞环 < 0.15 bar
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
结构特点 提动阀
低 / 高环境温度 -25 ... 70 °C
介质温度范围 -25 ... 70 °C
介质 压缩空气
额定流量Qn 900 l/min
滞环 < 0.15 bar
重量 0,6 kg
安沃驰二位五通换向阀, 系列 TC08-0820060001
操作元件 单线圈
复位型 带空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 树胶,聚氨酯
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 800 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 800 l/min
标准化电路接口 ISO 15217
防护等级 带接口 IP65
暂载率 100 %
在多线路导线板上的组装 P-导线板
拧紧螺栓的小扭力 2 Nm
备注 这仅是一个配置例子，实际供货产品可能与图片有所不同
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须少低于环境和介质温度 15 °C ，并且允许的高温度为3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰二位五通换向阀, 系列 TC08-0820060101
操作元件 单线圈
复位型 带空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 树胶,聚氨酯
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 800 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 800 l/min
标准化电路接口 ISO 15217
防护等级 带接口 IP65
暂载率 100 %
在多线路导线板上的组装 P-导线板
拧紧螺栓的小扭力 2 Nm
备注 这仅是一个配置例子，实际供货产品可能与图片有所不同
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
安沃驰二位五通换向阀, 系列 TC08-0820060361
操作元件 单线圈
复位型 带弹簧复位/空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 树胶,聚氨酯
标准化电路接口 DIN EN 60947-5-2
防护等级 IP65
芯数 4-針
接口尺寸 M8
类型 多芯插头
额定流量Qn 800 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 800 l/min
标准化电路接口 DIN EN 60947-5-2
根据标准 DIN EN 61140 评定的保护等级（安全等级） 电子 等级 III
防护等级 带接口 IP65
发光二极管状态显示 黄色
暂载率 100 %
在多线路导线板上的组装 P-导线板
拧紧螺栓的小扭力 2 Nm
备注 这仅是一个配置例子，实际供货产品可能与图片有所不同
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
安沃驰二位三通换向阀, 系列 AP-0820400001
换向原理 3/2
结构特点 提动阀
冲杆
外壳 铝材
密封件材料 树胶
额定流量Qn 550 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
压缩空气接口型号 内螺纹
操作 机械式
结构特点 提动阀
操作 机械式
换向原理 3/2
额定流量Qn 550 l/min
工作压力范围 0 ... 10 bar
低 / 高环境温度 -30 ... 80 °C
介质温度范围 -30 ... 80 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
这仅是一个配置例子，实际供货产品可能与图片有所不同
在 6 bar 时以 1 m 的间距测量声压级
安沃驰二位五通换向阀, 系列 HF02-LG-0820056052
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 树胶,氢化-腈-树胶
UR (Underwriters Laboratories)
防护等级 IP65
额定流量Qn 1400 l/min
工作电压DC 24 V
用于系列 HF02-LG,CL03
操作 电子
结构特点 滑阀，正重叠
操作 电子
先导 外部的, 内部
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
合格证书 UR (Underwriters Laboratories)
工作压力范围 -0,9 ... 10 bar
控制压力 小/大 2,5 ... 10 bar
低 / 高环境温度 0 ... 50 °C
介质温度范围 0 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1400 l/min
先导排气 带先导集中排气
防护等级 带接口 IP65
保护电路 Z-二极管
反向极性保护 反极性保护
发光二极管状态显示 黄色
暂载率 100 %
固定螺栓 十字型槽 DIN EN ISO 4757-Z2
拧紧螺栓的小扭力 1,3 Nm
重量 0,144 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
先导类型(内先导或外先导)不在阀内体现，而是在阀岛的端板上。
该先导阀经过 UL (Underwriters Laboratories) 认证
安沃驰三位五通换向阀, 系列 HF02-LG-0820056602
换向原理 5/3
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 树胶,氢化-腈-树胶
UR (Underwriters Laboratories)
防护等级 IP65
额定流量Qn 1400 l/min
工作电压DC 24 V
用于系列 HF02-LG,CL03
操作 电子
结构特点 滑阀，正重叠
操作 电子
先导 外部的, 内部
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
合格证书 UR (Underwriters Laboratories)
工作压力范围 -0,9 ... 10 bar
控制压力 小/大 2,5 ... 10 bar
低 / 高环境温度 0 ... 50 °C
介质温度范围 0 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1400 l/min
先导排气 带先导集中排气
防护等级 带接口 IP65
保护电路 Z-二极管
反向极性保护 反极性保护
发光二极管状态显示 黄色
暂载率 100 %
接通时间型号 14 ms
关闭时间型号 15 ms
固定螺栓 十字型槽 DIN EN ISO 4757-Z2
拧紧螺栓的小扭力 1,3 Nm
重量 0,144 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须少低于环境和介质温度15°C ，并且允许 的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
先导类型(内先导或外先导)不在阀内体现，而是在阀岛的端板上。
该先导阀经过 UL (Underwriters Laboratories) 认证。
安沃驰2x二位三通换向阀, 系列 HF02-LG-0820056301
换向原理 2x3/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 树胶,氢化-腈-树胶
UR (Underwriters Laboratories)
防护等级 IP65
额定流量Qn 1400 l/min
工作电压DC 24 V
用于系列 HF02-LG
操作 电子
结构特点 滑阀，正重叠
操作 电子
先导 外部的, 内部
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
合格证书 UR (Underwriters Laboratories)
工作压力范围 -0,9 ... 10 bar
控制压力 小/大 10 bar
低 / 高环境温度 0 ... 50 °C
介质温度范围 0 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1400 l/min
先导排气 带先导集中排气
防护等级 带接口 IP65
保护电路 Z-二极管
反向极性保护 反极性保护
发光二极管状态显示 黄色
暂载率 100 %
接通时间型号 20 ms
关闭时间型号 33 ms
固定螺栓 十字型槽 DIN EN ISO 4757-Z2
拧紧螺栓的小扭力 1,3 Nm
重量 0,144 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须少低于环境和介质温度15°C ，并且允许 的高温度为3°C 。
先导类型(内先导或外先导)不在阀内体现，而是在阀岛的端板上。
安沃驰2x二位三通 换向阀, 系列 HF03-LG-0820055201
换向原理 2x3/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 树胶
UR (Underwriters Laboratories)
防护等级 IP65
额定流量Qn 850 l/min
工作电压DC 24 V
用于系列 HF03-LG,CL03
操作 电子
结构特点 滑阀，正重叠
操作 电子
先导 外部的
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
合格证书 UR (Underwriters Laboratories)
工作压力范围 -0,9 ... 10 bar
控制压力 小/大 2,5 ... 10 bar
低 / 高环境温度 0 ... 50 °C
介质温度范围 0 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
额定流量Qn 850 l/min
先导排气 带先导集中排气
防护等级 带接口 IP65
保护电路 Z-二极管
反向极性保护 反极性保护
发光二极管状态显示 黄色
暂载率 100 %
接通时间型号 16 ms
关闭时间型号 25 ms
固定螺栓 十字型槽 DIN EN ISO 4757-Z1
拧紧螺栓的小扭力 1,3 Nm
重量 0,082 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
先导类型(内先导或外先导)不在阀内体现，而是在阀岛的端板上。
该先导阀经过 UL (Underwriters Laboratories) 认证。
安沃驰二位五通换向阀, 系列 IS12, 尺寸1-0820024028
标准化 ISO 5599-1
尺寸 ISO 1
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 树胶
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 1060 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
工作电压 AC 110 V
工作电压 AC 110 V
结构特点 滑阀，正重叠
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
连接类型 底板连接
标准 ISO 5599-1, ISO 1
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1060 l/min
防护等级 带接口 IP65
暂载率 100 %
安装螺钉 M5 带有内六角
拧紧螺栓的小扭力 2,2 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
安沃驰气动电磁阀5814170650
