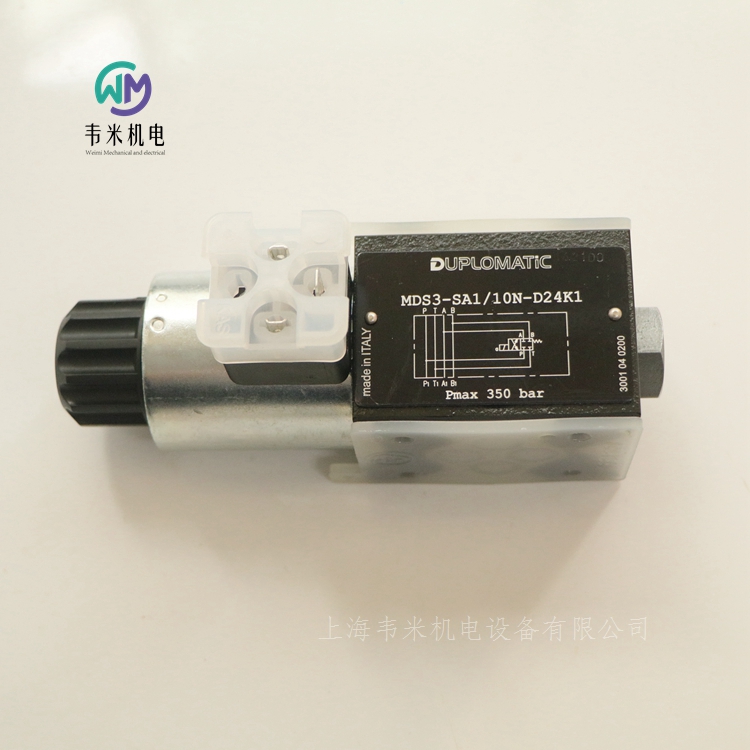

迪普马电磁开关阀MDS3-SA1/10N-D24K1，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，库存，价格实惠；热诚欢迎新老客户咨询购买！

意大利迪普马DUPLOMATIC电磁开关阀MDS3系列
叠加式
ISO 4401-03 (CETOP 03)
高工作压力 350 bar
大流量 50 l/min
阀MDS3用于多流向切换，或者压力阀选择。
油道孔穿过整个阀体，并且由于其特殊设计，阀MDS3可以和所有符合 ISO 4401-03 (CETOP 03)标准的叠加阀一起安装。
阀中与 P - T - A - B油路平行的特殊连接，使得不同的液压原理构造很容易实现，并将压降减小到了低值。
部分直流型号可选择平稳换向特性。
技术参数 （在温度50°C，油液粘度36 cSt条件下测得）
 大工作压力：
油口 P - A - B  350bar
油口 T (直流型)  210bar
油口 T (交流型)  140bar
P - A - B 油口 大流量  50l/min
环境温度范围  -20 / +50°C
油液温度范围  -20 / +80°C
油液粘度范围 10 ÷ 400 cSt
油液允许的 高污染等级 根据ISO 4406:1999 等级20/18/15
推荐油液粘度  25 cSt
重量：
单电磁铁阀 1,5kg
双电磁铁阀  2kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封(代号N)。对于HFDR 油液，使用FPM 密封（代号V）。若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。
当工作油温高于80 °C 时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。
平稳换向
目前，平稳换向特性只在直流阀阀芯机能为 S12, SA12 和SB12时可以提供。
该阀通过降低阀芯的运动速度，实现液压执行机构的平稳启动和停止。换向时间和特性曲线受工作介质的粘度（受温度影响）影响。此外，换向时间还会因为阀的流量和工作压力而变化。
为了实现平稳换向的正确功能，必须确保电磁铁铁芯充满油液。为了达到这个目的，我们建议在回油管T中安装1-2bar的背压阀。
电磁铁
电磁铁通常由铁芯和线圈两部分组成。铁芯以螺纹形式安装在阀体内，并且包括浸在油中，可作无摩擦运动的衔铁。内部与回油管路油液接触，保证了散热效果。
线圈通过螺纹环固定在铁芯上，可旋转以适应可用的安装空间。
直流电磁阀电流和功率消耗
不同型号直流线圈的电流和功耗值。采用交流电（50或者60 Hz）供电时，需通过整流电路实现，可使用带桥式整流的“D”型插头（见目录49 000）。但需要考虑功率极限的下降。
安装
该阀可在任意方向安装。阀可通过螺钉或者螺栓安装在平面上。
如果平面度或者粗糙度达不到要求的 小值，则阀和安装面之间很容易发生油液泄露。
电气插头
除了阀和插头一起提供的K12型，电磁阀提供时都不带插头。带K1型标准电气连接的线圈(DIN 43650)，插头可以单独订购。K7型的连接形式，相应的插头不能单独提供。
意大利迪普马DUPLOMATIC电磁阀订货型号：
MDS3-SA1/10N-D24K1
MDS3-SA12/10N-D24K1/F

迪普马DUPLOMATIC电磁溢流阀具有卸荷和压力选择功能RQM*-P系列
板式安装
RQM3-P ISO 6264-06 (CETOP R06)
RQM5-P ISO 6264-08 (CETOP R08)
RQM7-P ISO 6264-10 (CETOP R10)
-RQM*-P型阀是一种溢流阀，可提供三种流量规格，大流量可达500 l/min。
-安装底板符合 ISO 6264（CETOP RP 121H）标准。
-根据选用电磁阀型号的不同，可分为5种型式，包括全流量卸荷以及3种压力值选择功能。
-二级和三级的压力值的调节可通过主阀和电磁阀之间的溢流阀设定。
-通常供货时带六角调整螺钉。若需要还可装配SICBLOC调节旋钮调节主压力控制。
技术参数 （在油温50°C，油液粘度36cSt 条件下测得）
类型  RQM3-P RQM5-P RQM7-P
大工作压力  350bar
大流量  200l/min  400l/min  500l/min
环境温度范围  -20 / +50°C
油液温度范围  -20 / +80°C
油液粘度范围  10 ÷ 400cSt
油液允许的高污染等级 根据 ISO 4406:1999 等级 20/18/15
推荐油液粘度  25cSt
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封(代号N)。对于HFDR油液，使用FPM密封（代号V）。当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。
调整旋钮
RQ型阀可选配SICBLOC调整旋钮，但只能用于主阀压力调整。操作时，应按下并旋转。
若需要，订货型号增加选项M。
电气插头
电磁阀供货时不带电气插头，须单独订货。
手动应急操作，保护罩式：CM
安装的电磁阀都会接触大气或者可能处于炎热环境中，建议选用带保护罩式手动应急操作的电磁阀。订货型号增加选项CM。
意大利迪普马DUPLOMATIC电磁溢流阀订货型号：
RQM3-P5/A/60N-D24K1
RQM3-P6/A/60N-D24K1
RQM5-P5/A/60N-D24K1
RQM3-P6/A/60N-A230K1


意大利迪普马DUPLOMATIC外啮合齿轮泵GP系列
GP型定量外啮合齿轮泵带轴向间隙补偿。
即使在高工作压力条件下，该泵仍可提供大流量；工作时低噪音；并且得益于导向衬套上的负载平衡系统，该泵具有出色的耐用性。
该泵分为三组规格，分别为排量至9,1、27,9和87,6cm3/rev，同时其工作压力可至 250 bar (标准) 和310 bar(高压型H)。
该泵可提供顺时针旋转，逆时针旋转和可逆旋转三种形式，配锥形轴(标准)。 其他形式的轴可根据要求提供。
该泵可以多联泵形式供应，通过组合实现多种流量。花键连接动力系统确保了高动力性能。
安装
GP型齿轮泵安装时，其轴可朝向任意方向。
在泵参与工作之前，必须确保泵的旋转方向和泵体上箭头标注的方向一致。
运行之前，泵壳必须充满油。
一次运行之前，必须从泵的工作油口进行排气。
泵启动时，尤其是在低温条件下，必须处于卸荷状态。
选择合理的吸油管路管径，以保证油液的流动畅通。弯曲和节流，或者过长的管路都会妨碍泵的正常工作。建议吸油管路流速不超过1-2m/sec。
允许的小相对吸油压力为-0,3 bar。吸油压力异常时泵将无法正常工作。
齿轮泵的工作转速不得低于小转速。安装前必须注入相同的工作液压油。通过连接管路注油。如果需要，可手动驱动泵旋转。
电机泵组连接必须直接通过能够补偿偏差的弹性联轴器完成。不允许联轴器在泵的轴端产生轴向或者径向的负载。
多联泵
允许多联泵组合，意味着在独立液压回路中，可以实现多种流量组合。
进行多联泵组合时，必须满足以下要求：
多联泵组合时，各泵必须是相同规格，或者按照规格顺序递减。
多联泵的大转速由转速小的泵决定。
不得超过大允许扭矩值。
意大利迪普马DUPLOMATIC齿轮泵订货型号：
GP3F0427R01F20N+GP1R0041RF20N
GP2-0095R00F/20N
GP2-0140L95B/20N
GP2-0140R97F/20N
GP2-0140R95F/20N
GP2-0095D00F/20N
GP30394R95F20N
GP3-0394R97F/20N
GP3-0427R95F/20N
GP2-0095R05B/20V
GP2-0158R97F/20N
GP2-0279R97F/20N
1P-4.2R/11N
GP1R0020RF20N
GP3F0394R97F20N+GP1R0061RF20N
GP10027R95B20NH
GP20113R97F20N
GP20140R95B20N
GP30264R97F20N
GP30337R97F20N
GP30264R97F20N
GP30337R97F20N
GP3F0394R97F20N+GP1M0061RF20N+GP1R0041RF20N


迪普马DUPLOMATIC内啮合齿轮泵IGP
-IGP内啮合齿轮泵分为五种规格，每种规格包含一系列不同的排量。
-由于和工作压力成比例的径向和轴向补偿，以及低工作噪音，IGP泵性能。
-优化的载荷分配以及特殊的耐磨轴承，使得泵能够在高压下持续工作，且延长了泵的工作寿命。
-IGP泵也可以多联泵形式供应，通过组合实现多种流量。
技术参数
IGP泵规格： 3；4；5；6；7
排量范围：3,6-10,2cm3/rev；13,3-32,6cm3/rev,7；33,1 - 64,9cm3/rev；64,1 - 126,2cm3/rev；125,8 - 251,7cm3/rev；
流量范围 (1500 rpm时)：5,4 - 15,3l/min；19,9 - 48,9l/min；49,6 - 97,3l/min；96,1 - 189,3l/min；188,7 - 377,5l/min；
旋转方向：顺时针或者逆时针(从轴端观察)
液压连接：法兰接头SAE J518 c
安装形式：法兰 SAE J744 c
重量（单泵）：4-4.8kg；8.6-11kg；15.5-18.7kg；29.2-35kg；46.5-59kg；
环境温度范围：-10/+60℃
油液温度范围：-10/+80℃
推荐油液粘度：25-100cSt
液压油类型
使用带防沫剂和抗氧化剂的矿物基液压油。
液压油粘度：
液压油工作粘度必须在以下范围内：
小粘度 10 cSt 油液高工作温度80 °C下
佳粘度 25 - 100 cSt 油液处于油箱中的工作温度下
大粘度 2000 cSt 于泵启动阶段
选择油液时，必须确保在工作温度下，液压油实际粘度在上述范围内。
意大利迪普马DUPLOMATIC内啮合齿轮泵订货型号：
IGP3-006-R05/11N



迪普马DUPLOMATIC轴向柱塞变量泵VPPM
斜盘式轴向柱塞变量泵VPPM，适用于开式回路。
-该泵可提供四种不同的规格，大排量分别为29,46,73以及87cm3/rev。
-泵的流量和转速及斜盘摆角成正比，而且斜盘摆角可以无级调节。大摆角和小摆角可通过相应的调节螺钉进行机械限制。
-该系列泵适用于中高压工作压力(连续工作压力至280 bar，峰值压力至350 bar)。由于一些特殊设计，该系列泵的驱动轴可以承受较高的轴向和径向负载。
-该泵通常提供ISO 3019/2安装法兰，多联泵的中间级泵和尾泵除外。多联泵仅提供SAE J744 2孔法兰和SAE J744花键轴。
-根据应用需求，该系列泵可提供7种不同的控制机构。
技术参数
泵规格 029 046 073 087
大排量 cm3/rev 29 46 73 087
大工作压力 (相对压力)：
- 连续工作：280bar、250bar
- 间歇工作：315bar、280bar
- 峰值压力:  350bar、315bar
大排量时的大转速 3000rpm 2600rpm 2200rpm 1850rpm
旋转方向 顺时针或者逆时针(从轴端观察)
液压连接 SAE 法兰接头
安装形式 (单泵) ISO 3019/2 法兰
质量 (单泵)  18kg 24kg 33kg 33kg
环境温度范围  -15 / +70°C
油液温度范围  -25 / +80°C
推荐油液粘度  15 ÷ 35cSt
订货型号示例
a) 单泵，排量29 cm3/rev，带压力控制- ISO 安装法兰和驱动轴 (标准)
VPPM-029PC-R55S/10N000
b) 单泵，排量46 cm3/rev，带远程压力控制 - SAE 安装法兰和SAE花键驱动轴
VPPM-046PCR-R01S/10N000
c) 单泵，排量73 cm3/rev，带压力控制装置 - ISO 安装法兰和驱动轴(标准)
VPPM-073PCX-R55S/10N000
d) 单泵，排量46 cm3/rev，带集成式比例压力和比例流量控制 - 压力控制范围至280 bar
VPPM-046PQCE5-R55S/11N000
e) 单泵，排量46 cm3/rev，带功率控制，设定为1460 rpm时18,5 kW (扭矩 = 122 Nm)
VPPM-046PQNC-R55S/10N000/M122
f) 单泵，排量73 cm3/rev，带功率控制，集成比例压力和比例流量控制 - 功率控制设定为98 Nm - 压力控制范围至280 bar
VPPM-073PQNCE5-R55S/11N000/M098
g) 一级泵，排量73 cm3/rev，带压力控制， 可连接泵VPPM-029
VPPM-073PC-R55S/10N62S
h) 双联泵：　　　　 - 一级泵，排量46 cm3/rev，带压力和流量控制
- 二级泵，排量29 cm3/rec，带压力控制
VPPM-046PQC-R55S/10N62S + VPPM-029PC-R01S/N000
i) 三联泵： - 一级泵，排量73 cm3/rev，带流量和压力控制
- 二级泵，排量46 cm3/rev，带压力控制
- 三级泵，排量14 cm3/rev，齿轮泵，规格2
VPPM-073PQC-R55S/10N63S + VPPM-046PC-R01S/10N12S + GP2-0140R01F/20N
意大利迪普马DUPLOMATIC柱塞泵订货型号：
VPPM-029PQC-R55S/10N000

关于迪普马
   意大利DUPLOMATIC公司自1952年进入液压领域以来。由于不断的追求技术创新、严格的质量管理和快捷的售货服务，从而使迪普马成为了意大利品牌。
   意大利迪普马公司开发的所有泵和阀标准（ISO4401、DIN、SAE等），与其他液压品牌有着良好的互换性；而且还能在严酷的环境要求。其极限温度产品（使用温度低达-40C，高温达到150C），更是在环境要求严格的太阳能和风能领域进行了应用。



迪普马DUPLOMATIC比例方向阀DSE3
-直动式比例方向阀 DSE3，油口符合 ISO 4401(CETOP RP 121H)标准。
-该阀可用于液压执行机构的方向和速度控制。
-该阀开度和流量调节，与电磁铁电流输入成比例。
-该阀可通过电流控制供给单元直接控制，或者和外部电气控制卡一起组合控制，从而充分发挥阀的性能。
-还可提供手柄式手动应急操作。
技术参数 (采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得)
大工作压力：
油口 P - A - B  350bar
油口 T  210bar
公称流量（P-T压差ΔP=10bar)  1,3 - 4 - 8 - 16 - 26 l/min
滞环 (PWM 200 Hz) % Q max < 6%
重复精度 % Q max < ± 1,5%
环境温度范围  -20 / +60°C
油液温度范围  -20 / +80°C
油液粘度范围   10 ÷ 400cSt
油液允许的高污染度 根据ISO 4406:1999 等级 18/16/13
推荐油液粘度  25cSt
重量：
单电磁铁阀  1,6kg
双电磁铁阀  2,0kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封(代号N)。对于HFDR 油液，使用FPM 密封（代号V）。若使用
其他油液，例如HFA、HFB、HFC，请咨询我们。 当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。
比例电磁铁
比例电磁铁由两部分组成：铁芯和线圈。
铁芯包含衔铁，以螺纹形式安装在阀体上，此设计可将摩擦维持至小值，从而减小滞环。
线圈通过锁紧螺母安装在铁芯上。
根据安装空间，可作360°旋转。
阶跃响应是指阀跟随输入参考信号的阶跃变化，达到90%设定值所需的时间。表中所列的典型阶跃响应时间，是阀芯机能C16在P-T压差Δp=30bar条件下测得。
阶跃响应参考信号  0→100  100→0
阶跃响应时间ms
DSE3-A*  50
DSE3-C*  40
安装
在不影响正确操作的条件下，DSE3阀可在任意方向安装。
请确保液压回路中没有空气。
阀可通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的值。如果平面度或者粗糙度达不到要求的小值，则阀和安装面之间很容易发生油液泄露。
手动应急操作
标准阀的手动应急操作集成在电磁铁的铁芯内。手动应急操作必须使用合适的工具，以不损坏铁芯的滑动表面。
有四种不同的形式手动应急操作可供选择：
-CM型，带手动应急保护罩。
-CS型， 带有配M4螺钉的金属环螺母，以及可进行持续机械操作的锁紧螺母。
-CH型，手柄式手动应急操作。
-CK型，旋钮式。当设定螺钉旋紧至其位置和旋钮边缘对齐时，锁紧旋钮直至与阀芯接触：在这个位置上，手动应急操作不会被激发且阀不得电。调整手动应急操作后，锁紧设定螺钉以防止旋钮变松。
电气控制单元
DSE3 - * * SA (SB)
EDC-112  24V DC电磁铁  插头式
EDC-142  12V DC电磁铁  插头式
EDM-M112  24V DC电磁铁 DIN EN 50022导轨式
EDM-M142  12V DC电磁铁  DIN EN 50022导轨式
UEIK-11  24V DC电磁铁  欧洲卡式
DSE3 - A* DSE3 - C*
EDM-M212  24V DC电磁铁  DIN EN 50022导轨式
EDM-M242  12V DC电磁铁  DIN EN 50022导轨式
UEIK-21  24V DC电磁铁  欧洲卡式
安装板
型号 PMMD-AI3G 底部油口
型号 PMMD-AL3G 侧面油口
P, T, A, B油口螺纹： 3/8” BSP
意大利迪普马DUPLOMATIC比例阀订货型号：
DSE3-A26/11N-D24K1
DSE3-A26/11V-D24K1/CK
DSE3-C08/11N-D24K1
DSE3-C08SA/11N-D24K1
DSE3-C16/11N-D24K1
DSE3-C16SA/11N-D24K1
DSE3-C26SA/11N-D24K1
DSE3-C04/11N-D24K1
DSE3J-Z12/20N-E0K11
DSE3J-Z30/15/20N-E0K11
DSE5-A60/10N-D24K1
DSE5-C60/10N-D24K1

迪普马电磁开关阀MDS3-SA1/10N-D24K1
