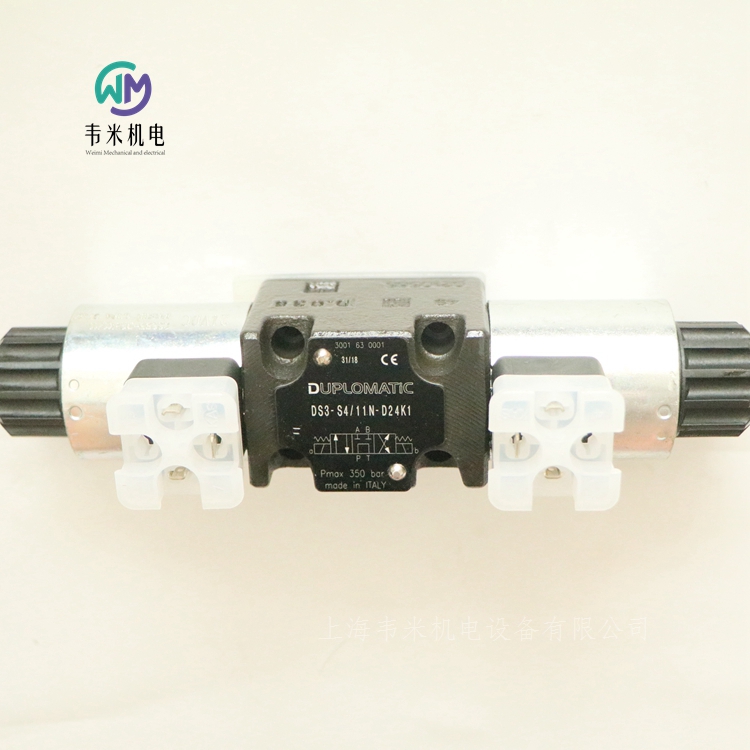

迪普马电磁阀DS3-S4/11N-D24K1，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，库存，价格实惠；热诚欢迎新老客户咨询购买！

意大利迪普马DUPLOMATIC电磁阀DS3系列
板式安装
ISO 4401-03 (CETOP 03)
高工作压力 350 bar
大流量 100 l/min
直动式底板安装方向控制阀，底板安装面符合ISO 4401(CETOP RP121H) 标准。
该阀提供三通或四通设计，可分为2位和3位，并且具有各种可互换的阀芯。
阀体由高强度铸铁制造而成，阀体内铸有宽大的流道，以减少压力损失。采用了带有可互换线圈的湿式电磁铁。
该阀可采用直流或者交流电磁铁。直流电磁铁也可采用交流供电。但需使用带桥式整流器的插头。
DS3直流电磁铁阀还以可提供平稳换向类型。
直流电磁铁阀还可以提供锌镍镀层，确保抗盐雾能力达600小时。
除了标准的手动应急操作之外，还可提供手柄式、推进式、保护罩式以及机械制动式等各种形式。
工作极限
不同阀芯机能的流量限制和工作压力之间的关系。数据测量按照 ISO 6403 标准，电磁铁工作温度为额定温度，供应电压为额定电压90%测得。并且使用了粘度为 36 cSt的矿物液压油，在温度为50 °C，过滤精度符合ISO 4406:1999 等级18/16/13条件下获取。
电磁铁
电磁铁通常由铁芯和线圈两部分组成。铁芯以螺纹形式安装在阀体内，并且包括浸在油中，可作无摩擦运动的衔铁。内部与回油管路油液接触，保证了散热效果。
线圈通过螺纹环固定在铁芯上，可作360°旋转，以适应可用的安装空间。
直流电磁阀电流和功率消耗
表中列出了不同型号直流线圈的电流和功耗值。采用交流电（50或者 60 Hz）供电时，需通过整流电路实现，可使用带桥式整流的“D”型插头。 但需要考虑功率极限的下降。
安装
具有弹簧对中和复位的阀可在任意方向安装； 不带弹簧，机械定位的RK型阀必须纵向轴水平安装。
阀可以通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的 值。如果平面度或者粗糙度达不到要求的 小值，则阀和安装面之间很容易发生油液泄露。
意大利迪普马DUPLOMATIC电磁阀订货型号：
DS3-TA23/11N-SD24K1
DS3-TA/11N-D24K1
DS3-TA/11N-A110K1
DS3-TA/11N-A230K1
DS3-TA02/11N-D24K1
DS3-TB/11N-D24K1
DS3-TB02/11N-SD24K1
DS3-TB02/11N-SD28K1
DS3-RK/11N-D24K1
DS3-RK/11N-A230K1
DS3-RK/11N-D220K1
DS3-RK/11N-A110K1
DS3-RSA4/11N-A00
DS3-S1/11N-A110K1
DS3-S1/11N-D24K1
DS3-S1/11V-SD24K7/W7
DS3-S2/11N-D24K1
DS3-S2/11N-A230K1
DS3-S3/11N-A110K1
DS3-S3/11N-A230K1
DS3-S3/11N-SD28K1
DS3-S3/11N-D24K1
DS3-S3/11N-D24K1/CM
DS3-S3/11N-D220K1
DS3-S4/11N-D24K1
DS3-S4/11N-A110K1
DS3-S4/11N-A230K1
DS3-SA2F/13N-D24K1/F
DS3-SA2/11N-D24K1
DS3-SA2/11N-A110K1
DS3-SA2/11N-A230K1

迪普马DUPLOMATIC先导式比例溢流阀PRE
板式安装
大工作压力 350 bar
-先导式比例溢流阀PRE*，安装面尺寸符合ISO 6264标准(CETOP RP 121H)。 -该系列阀通常用于控制液压回路的压力，即使设定接近标定值，也能够使用泵的全流量。
-其两级设计和宽大流道确保压降减小，从而提高系统的能耗性能。
-压力调节与电磁铁电流输入成比例。
-该阀可以通过电流控制供给单元直接控制，或者和外部电气控制卡一起进行组合控制，从而充分发挥阀的性能。 -该系列阀安装了手动溢流阀，其出厂设定≥15%压力控制范围内的大值。
-该系列阀可以提供三种规格，大流量至500 l/min，以及四种压力控制范围，高至350 bar。
技术参数 (采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得)
类型  PRE10  PRE25  PRE32
大工作压力：350bar
大流量 200l/min  400l/min  500l/min
滞环 % of p nom < 5%
重复精度 % of p nom < ±1,5%
环境温度范围  -20 / +60°C
油液温度范围  -20 / +80°C
油液粘度范围  10 - 400cSt
油液允许的高污染度 根据 ISO 4406:1999 等级 18/16/13
推荐油液粘度  25cSt
重量：5kg  5.8kg  8kg
 液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密 封（代号N。对于HFDR 油液（），则使用FPM 密封（代号V）。当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。
请注意保持液压油稳定的物理和化学性能。
比例电磁铁
比例电磁铁由两部分组成：铁芯和线圈。
铁芯包含衔铁，以螺纹形式安装在阀体上，此设计可将摩擦维持至小值，从而减小滞环。
线圈通过锁紧螺母安装在铁芯上，并且根据安装空间，可作360°旋转。
阶跃响应
阶跃响应是指阀跟随输入参考信号的阶跃变化，达到90%设定值所需的时间。
阶跃响应参考信号  0→100  100→0
阶跃响应时间  120ms  90ms
安装
我们建议将PRE*阀水平安装，或者电磁铁朝下竖直安装。如果阀垂直安装且电磁铁朝上，须考虑小控制压力发生变化的可能性。
请确保液压回路中没有空气。在一些特殊应用中，必须通过使用电磁铁铁芯中适当的排气螺栓，排出铁芯中所夹带的空气。 在操作的后，确保正确拧紧排气螺栓。
将阀的T口与油箱直接连接。控制压力值必须加上T口检测到的任何背压值。在正常操作条件下，T口允许的大背压是2 bar。
阀可通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于0.01/100。如果平面度或者粗糙度达不到要求的小值，则阀和安装面之间很容易发生油液泄露。
电气控制单元
EDC-112  24V DC电磁铁  插头式
EDC-142  12V DC电磁铁  插头式
EDM-M112  24V DC电磁铁 DIN EN 50022导轨式
EDM-M142  12V DC电磁铁  DIN EN 50022导轨式
UEIK-11  24V DC电磁铁  欧洲卡式
安装板
类型  PRE10  PRE25  PRE32
安装版型号 PMRQ3-AI4G底部油口  PMRQ5-AI5G底部油口  PMRQ7-AI7G底部油口
P, T油口尺寸 P: 1/2” BSP；T: 3/4” BSP  、1” BSP、1” ? BSP
X 油口尺寸 1/4” BSP  1/4” BSP  1/4” BSP
迪普马DUPLOMATIC先导式比例溢流阀型号：
PRE10-210/20N-D24K1
PRE10-350/20V-D24K1
PRE10-350/10N-D24K1
PRE10-350/20N-D24K1

迪普马DUPLOMATIC充液阀
夹板式安装
高工作压力 350 bar
-液控先导阀CFP专门为液压压力机设计，允许压力机油缸在快速上升和下降的行程中，迅速充满和释放油液。
-此阀为“夹心式”安装，可直接安装在吸油法兰(与油箱连接)和油缸之间。
-可提供和X先导油口相连接的预打开装置，从而允许液压缸上升行程开始前油路泄压。
-CFP阀可提供7种不同的规格，大流量可达2500l/min。
技术参数
阀参数 CFP-S032 CFP-S040 CFP-S050 CFP-S063 CFP-S080 CFP-S100 CFP-S125
公称尺寸DN-32 DN-40 DN-50 DN-63 DN-80 DN-100 DN-125
大流量 (压差 ?p =0,3 bar和油液粘度36cSt 时) 160l/min 250l/min 400l/min 600l/min 1000l/min 1600l/min 2500l/min
大压力：
油口 P 和 B  350bar
油口 X  100bar
油口 A  16bar
重量  1.2kg  1.7kg  2.5kg  3.5kg  5.2kg  12kg  20kg
环境温度范围  –20 / +50°C
油液温度范围  –20 / +80°C
油液粘度范围  10-400cSt
推荐油液粘度  25cSt
油液允许的高污染等级 根据 ISO 4406:1999 等级 20/18/15
液压油
使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封。对于HFDR 油液（），使用FPM 密封（代号V）。当工作油温高于80 °C 时，将会导致液压油和密封过快老化与变质。
意大利迪普马DUPLOMATIC充液阀订货型号：
CFP-S040/0/10N

迪普马DUPLOMATIC压力传感器PTH系列
高工作压力 40 - 100 - 250 - 400 bar
使用说明
该系列压力传感器主要应用于工业应用领域和移动机械上。
该传感器的主要特性是能够在恶劣工作条件下保证功能的稳定性，尤其是在能够适应的油液工作温度范围方面，可从低-40°C到高+120°C。
该传感器是基于受力-应变原理设计，利用SMT技术提供电路电源，确保其具有较高稳定性以及抗波动和抗外界机械压力影响的能力。
与油液接触的每一组件都是不锈钢材质， 整个压力传感器均可防油。
带DIN型连接插头的传感器电气连接防护等级为IP65，而带M12型连接插头的传感器等级可达IP67。
该系列传感器可提供电流输出信号4 - 20 mA或者电压输出信号0 - 10 V，同时具有反向极性保护。
从40bar到400 bar，该系列传感器可提供4种不同压力范围。
技术参数
公称压力 PN  40-100-250-400bar
高动态压力  75% PN
大压力  200 PN
精度等级  0,5% PN
输出信号
电压  0...10V
电流  4...20mA
响应时间  < 1ms
滞环  ± 0,2% PN
重复精度  ± 0,05% PN
线性度  ± 0,2% PN
稳定性（1百万次循环后）  ± 0,1% PN
工作温度范围  - 40/+120℃
热漂移 从0到+100 °C  ± 1% PN
符合 EC 标准  辐射 61000-6-3 抗扰性 61000-6-2
可变电阻  > 20 G
压力接口  G 1/4” 带集成密封
电气连接
K10连接：3极+接地 DIN 43650简易型插头
K12连接（按需求提供）M12x1 4针直插头
保护等级 (EN 60529)  K10连接：IP 65  K12连接：IP 67
环境温度范围  K10连接：- 20/+ 80℃   K12连接：- 25/+85℃
壳体材质  AISI 304
重量  0.1kg
传感器电压
PTH-*/20E0-*
该类传感器装有稳压器，能为电路提供稳定电压，不依赖于电源所供电压。
我们推荐稳定电源供应电压为24 VDC。
 PTH-*/20E1-*
推荐电源供应电压为24 VDC ，负载电阻为700 Ohm。
迪普马DUPLOMATIC压力传感器型号：
PTH-250/30V-E0K10

意大利迪普马DUPLOMATIC先导式单向阀CHM2系列
序列号 10
CHM2型阀是一种叠加式液控单向阀，依靠弹簧关闭和锥阀芯密封。其安装尺寸符合ISO 4401（CETOP RP 121H）标准。
该阀主要作用：
- 阻止油液一个方向的流动；
- 如果先导压力将阀打开，允许油液在上述方向流动；
- 允许油液另一个方向自由流动。
CHM2型阀通常安装于DL2型电磁换向阀下（见样本
411000）， 也能与其它符合ISO 4401-02 （CETOP R02）
标准的阀组合成叠加阀组。
技术参数 （在油温 50°C，油液粘度 36 cSt条件下测得）
高工作压力 320 bar
大流量 30 l/min
密封腔与先导口的压力比  3.5 :1
单向阀开启压力  2bar
环境温度范围  -20/+50℃
油液温度范围  -20/+80℃
油液粘度范围  10 ÷ 400cSt
推荐油液粘度  25cSt
油液允许的高污染等级  根据 ISO 4406:1999 等级 20/18/15
重量  0.75kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液（），使用FPM密封（代号V）。
若使用其他油液，例如HFA、HFB、HFC等，请咨询我们的技术部门。
当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。
请注意保持液压油稳定的物理和化学性能。

意大利迪普马DUPLOMATIC先导式单向阀CHM5系列
叠加式ISO 4401-05 (CETOP 05)
该阀是一种叠加式液控单向阀（弹簧关闭和锥阀芯密封）。其安装面尺寸符合ISO 4401（CETOP RP 121H） 标准。
CHM5型阀通常安装于符合ISO 4401-05 （CETOP 05）标准的电磁换向阀下，也可与其它符合ISO 4401-05 （CETOP05）标准的阀组合成叠加阀组。
阀的预打开特性可以使液压缸腔减压，从而使其具有比较平稳的运动。
技术参数 （在油温 50°C，油液粘度 36 cSt条件下测得）
高工作压力 320 bar
大流量 120 l/min
减压比  14,9:1
先导比  2,3:1
单向阀开启压力  2bar
环境温度范围  -20/+50℃
油液温度范围  -20/+80℃
油液粘度范围  10 ÷ 400cSt
推荐油液粘度  25cSt
油液允许的高污染等级  根据 ISO 4406:1999 等级 20/18/15
重量  2.2kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液（），使用FPM密封（代号V）。
若使用其他油液，例如HFA、HFB、HFC等，请咨询我们的技术部门。
当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。
请注意保持液压油稳定的物理和化学性能。
迪普马DUPLOMATIC先导式单向阀订货型号：
CHM5-SA/10N
CHM5-SB/10N
CHM5-D/10N

意大利迪普马DUPLOMATIC先导式单向阀MVPP
叠加式
ISO 4401-03
高工作压力 350 bar
MVPP型阀是一种叠加式液控单向阀（依靠弹簧关闭和锥阀芯密封）。其安装面尺寸符合ISO 4401标准。
该阀的主要作用：
阻止油液一个方向的流动；
如果先导压力将阀打开，允许油液在上述方向流动；
允许油液另一个方向自由流动。
MVPP型阀通常安装于符合ISO 4401-03（CETOP 03）标准的电磁换向阀之下，也能够和其它符合ISO 4401-03标准的阀组合成叠加阀组。
结构
结构“SA” - “SB”：用于对执行机构位置的单向锁紧。
结构“D”：用于对执行机构位置的双向锁紧。
术参数 （在油温 50°C，油液粘度 36 cSt条件下测得）
大工作压力  350bar
单向阀开启压力  3bar
控制管路大流量  50l/min
自由流动管路大流量  75l/min
密封腔与先导口的压力比  3,4:1
环境温度范围 -20 / +50  °C
油液温度范围 -20 / +80  °C
油液粘度范围 10 ÷ 400  cSt
油液允许的高污染等级 根据ISO 4406:1999等级 20/18/15
推荐油液粘度  25 cSt
质量： 1.3kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液（），使用FPM密封（代号V）。
迪普马DUPLOMATIC单向阀订货型号：
MVPP-D/50
MVPP-SA/50
MVPP-SB/50

意大利迪普马DUPLOMATIC直动式单向阀MVR
叠加式ISO 4401-03
高工作压力 350 bar
MVR型叠加式阀是一种直动式单向阀，其安装面尺寸符合ISO 4401标准。
该阀主要用于避免回路中油液回流和自动卸荷，也可用于产生背压。
该阀可通过螺栓或螺钉与其它符合ISO 4401-03标准的阀组合成叠加阀组，无需油管连接。
该阀的形式包括，单向阀位于单个管路（P, T, A, 或者B）,或者单向阀同时位于两个管路（P和T，或者A和B）。
液压功能
MVR-SP：单向阀在管路P
MVR-SA：单向阀在管路A
MVR-ST：单向阀在管路T
MVR-SB： 单向阀在管路B
MVR-SPT：单向阀在管路P和T
MVR-D： 单向阀在管路A和B
技术参数 （在油温 50°C，油液粘度 36 cSt条件下测得）
大工作压力  350bar
单向阀开启压力  3 - 0,5 - 5bar
控制管路大流量  50l/min
自由流动管路大流量  75l/min
密封腔与先导口的压力比  3,4:1
环境温度范围 -20 / +50  °C
油液温度范围 -20 / +80  °C
油液粘度范围 10 ÷ 400  cSt
油液允许的高污染等级 根据ISO 4406:1999等级 20/18/15
推荐油液粘度  25 cSt
质量： 1kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液（），使用FPM密封（代号V）。
意大利迪普马DUPLOMATIC单向阀订货型号：
MVR1-ST/51
MVR-SP/51
MVR1-SP/51
MVR-RS/P/50
MVR-ST/51


意大利迪普马DUPLOMATIC单向阀VD*-W*
高工作压力 400 bar
管式单向阀VD*-W*带“BSP”螺纹油口，适用于液压管路中安装。
该阀允许正向油液自由流动，反向禁止流动。
非工作状态下，锥阀芯由弹簧保持关闭。当进油口“A”压力大于弹簧压力值和出油口“B”压力值之和时，锥阀芯打开。
可提供8种规格，大流量可达850 l/min，且可提供5种不同的开启压力。
技术参数
阀VD2-W* ；BSP油口尺寸1/4”；大流量25l/min；重量0.17kg；大工作压力400bar；
阀VD3-W* ；BSP油口尺寸3/8”；大流量40l/min；重量0.26kg；大工作压力400bar；
阀VD4-W* ；BSP油口尺寸1/2”；大流量75l/min；重量0.41kg；大工作压力400bar；
阀VD5-W* ；BSP油口尺寸3/4”；大流量125l/min；重量0.6kg；大工作压力400bar；
阀VD6-W* ；BSP油口尺寸1”；大流量200l/min；重量1.2kg；大工作压力400bar；
阀VD7-W* ；BSP油口尺寸1 ?”；大流量280l/min；重量1.8kg；大工作压力400bar；
阀VD8-W* ；BSP油口尺寸1 ?”；大流量650l/min；重量3.2kg；大工作压力400bar；
阀VD9-W* ；BSP油口尺寸2”；大流量850l/min；重量4.8kg；大工作压力400bar；
环境温度范围 -20 / +50  °C
油液温度范围 -20 / +80  °C
油液粘度范围 10 ÷ 400  cSt
油液允许的高污染等级 根据ISO 4406:1999等级 20/18/15
推荐油液粘度  25 cSt
液压油
使用符合ISO 6743-4标准的矿物液压油HL 或者HM。当工作油温高于80 °C 时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。
意大利迪普马DUPLOMATIC管式单向阀：
VD4-W1/30
VD5-W1/30
