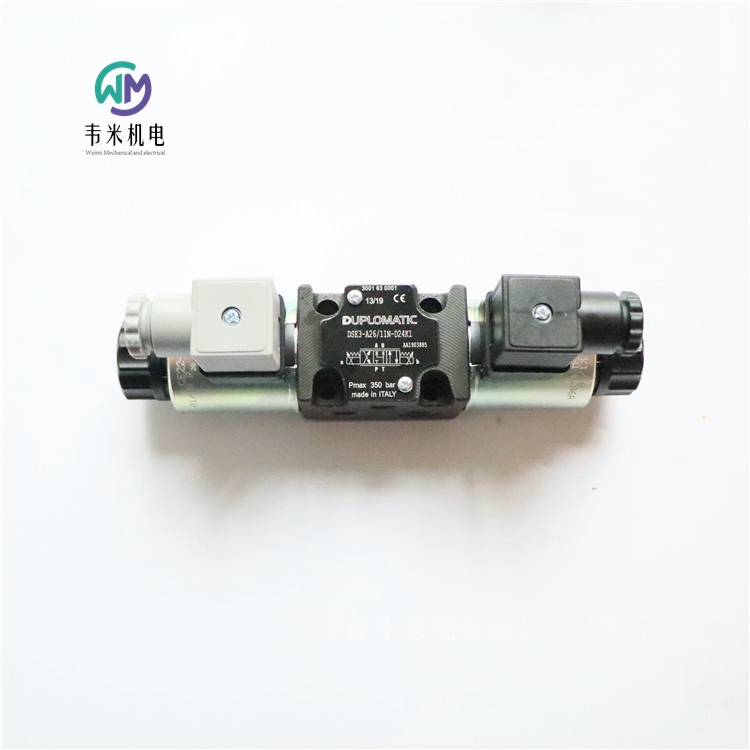

迪普马比例阀DSE3-A26/11N-D24K1，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，库存，价格实惠；热诚欢迎新老客户咨询购买！

迪普马DUPLOMATIC比例方向阀DSE3
-直动式比例方向阀 DSE3，油口符合 ISO 4401(CETOP RP 121H)标准。
-该阀可用于液压执行机构的方向和速度控制。
-该阀开度和流量调节，与电磁铁电流输入成比例。
-该阀可通过电流控制供给单元直接控制，或者和外部电气控制卡一起组合控制，从而充分发挥阀的性能。
-还可提供手柄式手动应急操作。
技术参数 (采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得)
大工作压力：
油口 P - A - B  350bar
油口 T  210bar
公称流量（P-T压差ΔP=10bar)  1,3 - 4 - 8 - 16 - 26 l/min
滞环 (PWM 200 Hz) % Q max < 6%
重复精度 % Q max < ± 1,5%
环境温度范围  -20 / +60°C
油液温度范围  -20 / +80°C
油液粘度范围   10 ÷ 400cSt
油液允许的高污染度 根据ISO 4406:1999 等级 18/16/13
推荐油液粘度  25cSt
重量：
单电磁铁阀  1,6kg
双电磁铁阀  2,0kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封(代号N)。对于HFDR 油液，使用FPM 密封（代号V）。若使用
其他油液，例如HFA、HFB、HFC，请咨询我们。 当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。
比例电磁铁
比例电磁铁由两部分组成：铁芯和线圈。
铁芯包含衔铁，以螺纹形式安装在阀体上，此设计可将摩擦维持至小值，从而减小滞环。
线圈通过锁紧螺母安装在铁芯上。
根据安装空间，可作360°旋转。
阶跃响应是指阀跟随输入参考信号的阶跃变化，达到90%设定值所需的时间。表中所列的典型阶跃响应时间，是阀芯机能C16在P-T压差Δp=30bar条件下测得。
阶跃响应参考信号  0→100  100→0
阶跃响应时间ms
DSE3-A*  50
DSE3-C*  40
安装
在不影响正确操作的条件下，DSE3阀可在任意方向安装。
请确保液压回路中没有空气。
阀可通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的值。如果平面度或者粗糙度达不到要求的小值，则阀和安装面之间很容易发生油液泄露。
手动应急操作
标准阀的手动应急操作集成在电磁铁的铁芯内。手动应急操作必须使用合适的工具，以不损坏铁芯的滑动表面。
有四种不同的形式手动应急操作可供选择：
-CM型，带手动应急保护罩。
-CS型， 带有配M4螺钉的金属环螺母，以及可进行持续机械操作的锁紧螺母。
-CH型，手柄式手动应急操作。
-CK型，旋钮式。当设定螺钉旋紧至其位置和旋钮边缘对齐时，锁紧旋钮直至与阀芯接触：在这个位置上，手动应急操作不会被激发且阀不得电。调整手动应急操作后，锁紧设定螺钉以防止旋钮变松。
电气控制单元
DSE3 - * * SA (SB)
EDC-112  24V DC电磁铁  插头式
EDC-142  12V DC电磁铁  插头式
EDM-M112  24V DC电磁铁 DIN EN 50022导轨式
EDM-M142  12V DC电磁铁  DIN EN 50022导轨式
UEIK-11  24V DC电磁铁  欧洲卡式
DSE3 - A* DSE3 - C*
EDM-M212  24V DC电磁铁  DIN EN 50022导轨式
EDM-M242  12V DC电磁铁  DIN EN 50022导轨式
UEIK-21  24V DC电磁铁  欧洲卡式
安装板
型号 PMMD-AI3G 底部油口
型号 PMMD-AL3G 侧面油口
P, T, A, B油口螺纹： 3/8” BSP
意大利迪普马DUPLOMATIC比例阀订货型号：
DSE3-A26/11N-D24K1
DSE3-A26/11V-D24K1/CK
DSE3-C08/11N-D24K1
DSE3-C08SA/11N-D24K1
DSE3-C16/11N-D24K1
DSE3-C16SA/11N-D24K1
DSE3-C26SA/11N-D24K1
DSE3-C04/11N-D24K1
DSE3J-Z12/20N-E0K11
DSE3J-Z30/15/20N-E0K11
DSE5-A60/10N-D24K1
DSE5-C60/10N-D24K1

意大利迪普马DUPLOMATIC电气控制快/慢速切换阀RLM3
叠加式
ISO 4401-03
 高工作压力 250 bar
RLM3型阀是一种紧凑型集成阀，通过电磁阀的开/关控制来实现流量的快/慢速切换。流量调节通过RPC1 型流量控制阀实现，具有6种调整范围。
快/慢速切换是通过KT08型插装式电磁座阀来实现的。
该阀为叠加式，其安装尺寸符合ISO 4401标准。
RLM3型阀可安装于符合ISO 4401-03标准的电磁换向阀下，无需油管连接，实现对执行机构的方向和速度控制。
技术参数 （在油温 50°C，油液粘度 36 cSt条件下测得）
 大工作压力  250bar
控制管路大流量  1 - 4 - 10 - 16 - 22 - 30l/min
自由流动管路大流量 65l/min
小控制流量  0,025l/min
环境温度范围 -20 / +50℃
油液温度范围 -20 / +80°C
油液粘度范围 10 ÷ 400cSt
油液允许的污染等级 根据 ISO 4406:1999等级 20/18/15
推荐油液粘度 25cSt
重量  3.1kg
结构
结构“A”：执行机构A腔出油控制。
结构“T”：电磁换向阀泄油管路T双向速度控制。
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液，使用FPM密封（代号V）。
电磁铁
电磁铁由铁芯和线圈两部分组成。铁芯以螺纹形式安装在阀体内，并且包括浸在油中，可作无摩擦运动的衔铁。内部与回油管路油液接触，保证了散热效果。线圈通过螺纹环固定在铁芯上，可旋转以适应可用的安装空间。
直流或交流的同类型不同电压的线圈具有互换性，更换时无需拆下铁芯。
电磁阀供货时不带电气插头。标准电气插头K1型可单独订货。K2, K7和K8型式的电气插头不能单独订购。
意大利迪普马DUPLOMATIC流量控制阀订货型号：
RLM3A-A10/10N-R230K1


意大利迪普马DUPLOMATIC流量控制阀RPC1
带压力及温度补偿
板式安装ISO 6263-03
 高工作压力 250 bar
RPC1型阀是一种带压力和温度补偿的流量控制阀。
通过旋转带有刻度的调节旋钮，来改变节流口的开口大小从而调节流量。调节旋钮可用螺钉锁紧在任意位置。调节旋钮的调节圈数为三圈，根据需要也可以是一圈，其型号为RPC1*/M。
从0.5 l/min到30 l/min，可提供7种不同的流量调节范围。
技术参数 （在温度 50°C，油液粘度 36 cSt条件下测得）
大工作压力 250bar
小压差（A-B） 10bar
单向阀开启压力 0,5bar
小控制流量 0,5-1-4-10-16-22-30l/min
小控制流量（对于流量0.5,1和4l/min）0,025l/min
自由流动方向大流量 40l/min
环境温度范围 -20 / +50℃
油液温度范围 -20 / +80°C
油液粘度范围 10 ÷ 400cSt
油液允许的污染等级 根据 ISO 4406:1999等级 20/18/15
油液允许的高污染等级（流量 < 0,5 l/min）根据 ISO 4406:1999 等级 18/16/13
推荐油液粘度 25cSt
重量  1.3kg
旋钮调节圈数
RPC1  3圈
RPC1-*/M  1圈
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液），使用FPM密封（代号V）。
压力补偿
该阀串接了2个节流口，一个节流口的开口度可通过旋钮调节；二个节流口的先导控制分别来自于一个节流口的上游和下游压力，从而始终保持可调节流口前后的压差恒定。在这种情况下，当阀的进出口压差为 大值时，阀的流量值保持恒定，且误差在 大控制流量的 ± 2%范围内。
温度补偿
该阀温度补偿的获得是基于油液通过薄壁节流口，其流量变化不受油液粘度变化影响的原理。在控制流量小于0.5L/min且温差在50 °C时，实际流量值比设定流量值增加约13%。在大流量情况时，在上述相同温差下，实际流量比 大控制流量增加约4%。
反向自由流动
RPC1型阀可根据需要，订购带集成单向阀形式，允许油液沿B→A反向流动，此时阀的型号为RPC1-*/CT。
RPC1-*/CTX
该阀通常用作进口控制，安装在方向阀后。先导连接口P口将补偿器保持在闭合位置，从而避免当油液刚进入阀时的初始速度突变。
意大利迪普马DUPLOMATIC流量控制阀订货型号：
RPC1-0,5/CT/41
RPC1-16/CT/41
RPC1-16/CT/42
RPC1-4/CT/41
RPC1-1/CT/41
RPC1-10/CT/41
RPC1-30/CT/41



意大利迪普马DUPLOMATIC流量控制阀RPC*
带压力及温度补偿
板式安装
RPC2 ISO 6263-06 (CETOP 06)
RPC3 ISO 6263-07 (CETOP 07)
RPC* 型阀是一种带压力和温度补偿的流量控制阀。
通过旋转带有刻度的调节旋钮，来改变节流口的开口大小从而调节流量。调节旋钮可用螺钉锁紧在任意位置。
流量调整通过调节旋钮实现，可转动圈数为6圈，由转数指示器显示。根据需要，也可选用旋转圈数为1圈的阀，其型号为RPC*/M。
技术参数 （在油温 50°C，油液粘度 36 cSt条件下测得）
RPC2系列
大工作压力    320bar
单向阀开启压力  0,5bar
小压差（E-U）10bar
大控制流量  22 - 38 -70 l/min
小控制流量  0,050l/min
重量  3,6kg
RPC3系列
大工作压力 250bar
单向阀开启压力  0,5bar
小压差（E-U）12bar
大控制流量 100 - 150l/min
小控制流量 0,120 l/min
重量  7,8kg
环境温度范围 -20 / +50°C
油液温度范围 -20 / +80°C
油液粘度范围  10 ÷ 400cSt
油液允许的高污染等级 根据 ISO 4406:1999 等级 20/18/15
推荐油液粘度  25cSt
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液（），使用FPM密封（代号V）。若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。
压力补偿
该阀串接了2个节流口，一个节流口的开口度可以通过旋钮调节；二个节流口的先导控制分别来自于一个节流口的上游和下游压力，从而始终保持可调节流口前后的压差恒定。在这种情况下，当阀的进出口压差为大值时，阀的流量值保持恒定，且误差在大控制流量的± 3%范围内。
温度补偿
在一个节流口处装有一个温度敏感器件，当油液粘度因温度变化而变化时，通过它来感应温度变化，并调节阀芯位置来保持流量恒定。设定流量的波动范围在阀大可控流量的± 2,5%之间。
反向自由流动
RPC*型阀根据需要可订购集成单向阀形式，允许油液反向自由流动。此时阀的型号为RPC*-CT。
行程补偿
为了避免油液刚开始进入执行机时发生速度突变，RPC型阀可带有专门的调节器来控制行程补偿，以预防不可控制的运动发生。在订货型号上增加RC来表明需要行程补偿调节器。
意大利迪普马DUPLOMATIC流量控制阀：
RPC2-CTS/31


意大利迪普马DUPLOMATIC三通流量控制阀RPC1-T3
带压力及温度补偿
板式安装ISO 6263-03
 高工作压力 250 bar
该阀为带温度及压力补偿的三通流量控制阀，用于控制进入执行机构的流量和泄油，当流量大于系统要求，而不是系统压力达到溢流阀设定值时，多余流量流回油箱。
流量调整通过调节旋钮实现，其转动圈数为3圈，转数可由指示器显示。根据需要，也可以选用旋转圈数为1圈的阀，其型号为RPC1*/M。 — 在调节范围内，调节旋钮可由锁紧螺钉锁定在任意位置。
术参数 （在油温 50°C，油液粘度 36 cSt条件下测得）
大工作压力 250bar
小压差（A-B） 12bar
单向阀开启压力 0,5bar
小控制流量 1 - 4 - 10 - 16 - 22l/min
小控制流量（对于流量1l/min和4l/min）0,035l/min
自由流动方向大流量 40l/min
环境温度范围 -20 / +50℃
油液温度范围 -20 / +80°C
油液粘度范围 10 ÷ 400cSt
油液允许的污染等级 根据 ISO 4406:1999等级 20/18/15
油液允许的高污染等级（流量小于0,5 l/min）根据 ISO 4406:1999 等级 18/16/13
推荐油液粘度 25cSt
重量  1.5kg
旋钮调节圈数
RPC1  3圈
RPC1-*/M  1圈
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液（），使用FPM密封（代号V）。
压力补偿
该阀串接了2个节流口，一个节流口的开口度可通过旋钮调节；二个节流口的先导控制分别来自于一个节流口的上游和下游压力，从而始终保持可调节流口前后的压差恒定。在这种情况下，当阀的进出口压差为 大值时，阀的流量值保持恒定，且误差在 大控制流量的± 2%范围内。
温度补偿
该阀温度补偿的获得是基于油液通过薄壁节流口，其流量变化不受油液粘度变化影响的原理。在控制流量小于0.5L/min且温差在50 °C时，实际流量值比设定流量值增加约13%。在大流量情况时，在上述相同温差下，实际流量比 大控制流量增加约4%。

意大利迪普马DUPLOMATIC双向节流阀RS*
序列号 30
螺纹油口
插装式
 RS* 和 RS*-I 型阀是一种用于管路安装的节流阀，它可直接安装在管路中，或通过螺纹插装孔安装在集成块上。
转动圆柱形阀内的锥形节流阀杆来调节流量，具有良好的流量调整线性度。
在完全关闭状态下具有良好的密封性能，因此也可作为流量关断阀使用。
供货时该阀装有调节旋钮，可以按照工作要求通过调节螺钉来使调节旋钮锁定在任意位置。
阀型号 RS2
油口螺纹尺寸BSP  1/4”
公称流量 15l/min
重量 0.2kg
环境温度范围-20 / +50 °C
油液温度范围-20 / +80 °C
油液粘度范围10 ÷ 400 cSt
油液允许的高污染等级 根据 ISO 4406:1999 等级 20/18/15
推荐油液粘度25 cSt
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液（），使用FPM密封（代号V）。若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。
意大利迪普马DUPLOMATIC双向节流阀订货型号：
RS2/30


意大利迪普马DUPLOMATIC法兰式回油过滤器FRT
安装于油箱上
序列号 10
 高工作压力 3 bar
FRT型过滤器是一种安装于油箱盖上的法兰式安装过滤器；进油口位于过滤器的端部，为BSP螺纹，易于安装。
过滤器观测盖板由三个或四个螺钉固定，易于维护和保养。滤芯也由螺钉固定，可方便与滤筒一起拆卸移除。这样，我们可以通过更换滤芯来清理过滤器壳体中的杂质。
滤芯由高效过滤材料制成，可以容纳大量油液污染物。可提供三种不同的过滤精度：
F10 = 10 ?m 绝对 (β10 > 100) - ISO 4406:1999 等级 18/16/13
F25 = 25 ?m 绝对 (β25 > 100) - ISO 4406:1999 等级 19/17/14
P10 = 10 ?m 额定 (β10 > 2) - ISO 4406:1999 等级 21/19/16
FRT型过滤器一般都带有旁通阀。
所有FST型过滤器都可安装电子式或可视式阻塞指示器，需单独订购。
过滤器型号 FRT-TB200
油口尺寸2”BSP
重量 4.1kg
流量 （标示） 430l/min
 大工作压力 3bar
滤芯破裂压差 3bar
旁通阀开启压差  1,7(±10 %) bar
环境温度范围 -25 / +50°C
油液温度范围 -25 / +110°C
油液粘度范围 10 - 400cSt
选择过滤器规格时，必须保证在公称流量条件下，过滤器压差小于0.5bar。通过过滤器的总压差为油液经过过滤器壳体的压差和经过滤芯压差之和。
过滤器型号 FRTE - 200
意大利迪普马DUPLOMATIC过滤器滤芯订货型号：
FRTE200F25S/10N

迪普马DUPLOMATIC柱塞式压力继电器PS系列
高工作压力 650 bar
大压力调节范围 35 - 140 - 350 - 630 bar
PS* 柱塞型压力继电器是一种电液式压力开关。当工作压力达到设定值时，其内部的电气触点闭合。
管路压力作用于柱塞，而柱塞的另一端直接承受来自于弹簧的负载。弹簧力可由调整旋钮进行调整设定。 当管路压力达到设定值时，柱塞运动并使微动开关闭合。
该压力继电器可提供4种压力调节范围， 高调节压力从35 bar到 630 bar。安装方式有板式安装或1/4” BSP 螺纹口连接。
标准订货包含调节旋钮和压力刻度。
液压油
使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封(代号N)。
对于HFDR 油液（），使用FPM 密封（代号V）。
若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。
当工作油温高于80 °C 时，将会导致液压油和密封过快老化与变质。
请注意保持液压油稳定的物理和化学性能。
安装
在不影响其正常工作的条件下，该压力继电器可按任意方向安装。确保在使用时液压回路中没有空气。
PSP板式安装型压力继电器可用螺栓紧固在安装平面上，要求该安装平面的平面度和粗糙度不低于图中所标注的等级。若未达到其 小值，继电器与安装面间容易产生泄漏。
叠加式安装底板
PSP型压力继电器可叠加安装在符合ISO 4401-03 （CETOP 03 ）标准的安装底板上，代码为1950611和1950621。
代码1950611的安装底板可实现压力继电器与油口A和/或 B的连接，这取决于螺钉的安装位置。代码1950621的安装底板可连接压力继电器与P口。
意大利迪普马DUPLOMATIC压力开关订货型号：
PSP2/21N-K1/K
PSP4/21N-K1/K
PSP6/21N-K1/K
PSP8/21N-K1/K
PST2/21N-K1/K
PST4/21N-K1/K
PST6/21N-K1/K
PST8/21N-K1/K

意大利迪普马DUPLOMATIC直动式压力控制阀CR
序列号 22
插装式
高工作压力 350 bar
大流量 50 l/min
CR型阀是一种插装式直动型压力控制阀，它可安装在符合D-10B阀座孔的集成块或阀板上。
该阀通常用于控制液压回路的大压力，也可用于限制液压油缸（马达）运动变化过程中产生的峰值压力。
该阀具有5种不同的压力调整范围，大压力 350 bar。
作用到该阀上的回路压力与弹簧力相平衡。当达到设定的压力时，该阀打开，多余油液通过T口直接回油箱。
可通过调整螺钉设定压力。通常使用沉头内六角螺钉形式，同时装有锁紧螺母和大调节限位器。
大工作压力  350bar
大流量 50l/min
环境温度范围  -20 / +50°C
油液温度范围  -20 / +80°C
油液粘度范围  10 ÷ 400cSt
油液允许的高污染等级 根据ISO 4406：1999 等级 20/18/15
推荐油液粘度  25cSt
重量  0,16kg
表面镀锌处理 Fe // Zn 8 // B EN 12329
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封(代号N)。对于HFDR油液（），使用FPM密封（代号V）。若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。
意大利迪普马DUPLOMATIC插装式溢流阀
CR3/22N
CR5/22N
CR6/22N
CR4/22N


迪普马DUPLOMATIC先导式压力控制阀CRQ
插装式
高工作压力 350 bar
大流量 100 l/min
工作原理
-CRQ型阀是一种插装式先导压力控制阀，它可以安装在符合D-10C 阀座孔的集成块或阀块上。
-该阀通常用于控制液压回路压力，在压力接近设定值时，仍然能使泵在满流量下工作。
-可提供4种不同的压力调整范围，大压力 350 bar。 -该阀包括一个平衡型主阀芯和一个先导阀。主阀芯通常处于关闭状态，当回路压力超过由先导阀设定的值时，主阀芯打开，油液通过T口直接回油箱。
-可通过调整螺钉设定压力。通常使用沉头内六角螺钉，同时装有锁紧螺母和大调节限位器。
技术参数 （在油温 50°C，油液粘度 36 cSt条件下测得）
大工作压力  350bar
大流量 100 l/min
环境温度范围  -20 / +50°C
油液温度范围  -20 / +80°C
油液粘度范围  10 ÷ 400cSt
油液允许的高污染等级 根据ISO 4406：1999 等级 20/18/15
推荐油液粘度  25cSt
重量  0,16kg
表面镀锌处理 Fe // Zn 8 // B  EN 12329
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液（），使用FPM密封（代号V）。当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。
意大利迪普马DUPLOMATIC插装式溢流阀订货型号：
CRQ3/12
CRQ4/12
CRQ5/12
CRQ6/12

意大利迪普马DUPLOMATIC安装板带溢流阀RM4*-MP系列
螺纹油口
高工作压力 350 bar
大流量 100 l/min
-RM4*-MP系列安装板装有溢流阀，T口为螺纹油口。
-该安装板在动力单元上作为安装板P2D和P4D的安装面使用。
-可提供四种压力调节范围，高至350 bar。 -通常供货时带沉头内六角调节螺钉，锁紧螺母和大调节限制装置。
液压油
使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封。对于HFDR 油液（），使用FPM 密封（代号V）。当工作油温高于80 °C 时，将会导致液压油和密封过快老化与变质。
意大利迪普马DUPLOMATIC板式溢流阀订货型号：
RM4-210-MP/40N

意大利迪普马DUPLOMATIC溢流阀RQ*-P
序列号 41
板式安装
RQ3-P ISO 6264-06 (CETOP R06)
RQ5-P ISO 6264-08 (CETOP R08)
RQ7-P ISO 6264-10 (CETOP R10)
该阀是一种先导式溢流阀，主阀采用圆柱阀芯和锥密封。
板式安装符合ISO 6264（CETOP RP 121H）标准。
可使用X口作为远程先导口（见液压符号表）。
RQ*-P型阀可在系统压力接近溢流阀设定值时，允许泵全流量通过。
宽大油道可以减小压降，提高能效。
RQ3-P系列
大工作压力  350bar
大流量  200l/min
环境温度范围  -20 / +50°C
油液温度范围  -20 / +80°C
油液粘度范围  10 ÷ 400cSt
油液允许的高污染等级 根据 ISO 4406:1999 等级 20/18/15
推荐油液粘度  25cSt
重量  3,5kg
RQ5-P系列
大工作压力  350bar
大流量  400l/min
环境温度范围  -20 / +50°C
油液温度范围  -20 / +80°C
油液粘度范围  10 ÷ 400cSt
油液允许的高污染等级 根据 ISO 4406:1999 等级 20/18/15
推荐油液粘度  25cSt
重量  4.3kg
RQ7-P
大工作压力  350bar
大流量  500l/min
环境温度范围  -20 / +50°C
油液温度范围  -20 / +80°C
油液粘度范围  10 ÷ 400cSt
油液允许的高污染等级 根据 ISO 4406:1999 等级 20/18/15
推荐油液粘度  25cSt
重量  6.5kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液（），使用FPM密封（代号V）。当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。
调节旋钮
RQ型阀可选配SICBLOC调整旋钮，操作时，应按下旋钮并旋转。若需要，订货型号增加选项M。
意大利迪普马DUPLOMATIC溢流阀订货型号：
RQ3-P5/41
RQ3-P5/M/41
RQ3-P6/41
RQ5-P5/41
RQ5-W5/41
RQ5-P6/41
RQ7-P5/41
RQ7-P6/41

意大利迪普马DUPLOMATIC先导式溢流阀MRQ系列
叠加式ISO 4401-03 (CETOP 03)
高工作压力 350 bar
大流量 75 l/min
MRQ叠加式阀是一种先导式溢流阀，其安装面尺寸符合ISO4401 （CETOP?RP 121H）标准。
该阀可通过螺钉或螺栓与其它安装面尺寸符合ISO 4401-03（CETOP 03）标准的阀组合成叠加阀组，无需油管连接。
该阀根据型号的不同可对单路压力进行单个调整，也可对两路压力同时进行调整，可提供4种不同的压力调整范围。
该阀通常用作液压回路压力限制元件。
通常供货时带六角调整螺钉，锁紧螺母和大调整限位装置。
液压功能
-“SP”： 控制管路P的压力，T口泄油
-“SAT”：控制管路A的压力，T口泄油
-“SBT”：控制管路B的压力，T为排油口
-“DT”：控制管路A和B的压力，T口泄油
-“D”：控制管路A和B的压力，互为泄油口
-“SB”：控制管路B的压力，A口泄油
技术参数 （在油温50°C，油液粘度 36 cSt条件下测得）
大工作压力  350bar
控制管路和自由管路大流量  75l/min
环境温度范围  -20...50℃
油液温度范围  -20...80℃
油液粘度范围  10 ÷ 400cSt
油液允许的高污染等级  根据 ISO 4406:1999等级 20/18/15
推荐油液粘度  25cSt
重量：
MRQ-SP / MRQ-SAT / MRQ-SBT / MRQ-SB   1.4kg
MRQ-DT / MRQ-D  2.1kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液（），使用FPM密封（代号V）。若使用其他油液，例如HFA、HFB、HFC等，请咨询我们的技术部门。当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。
请注意保持液压油稳定的物理和化学性能。
意大利迪普马DUPLOMATIC溢流阀订货型号：
MRQ4-SP/51
MRQ5-SP/51
MRQ6-SP/51

迪普马比例阀DSE3-A26/11N-D24K1
