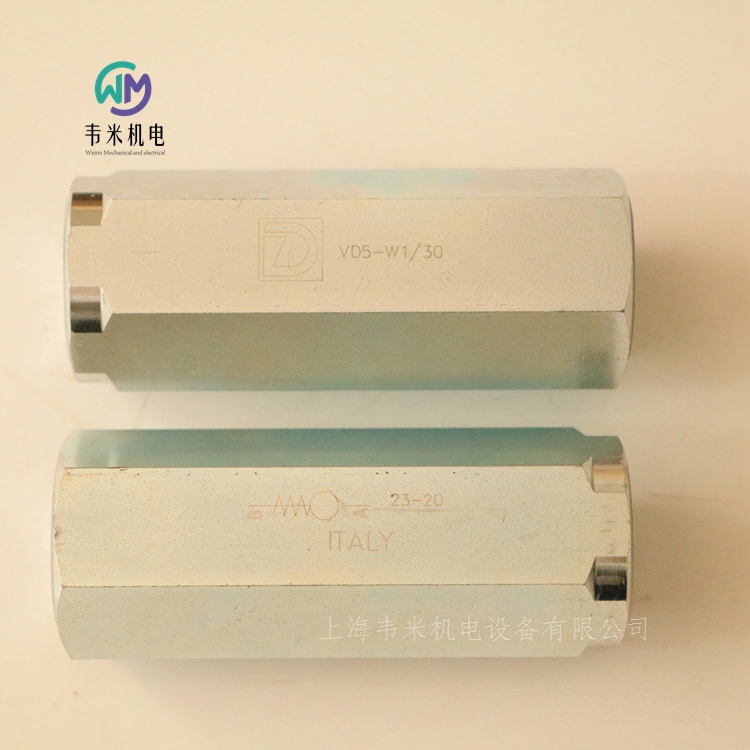

DUPLOMATIC管式单向阀VD5-W1/30，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，库存，价格实惠；热诚欢迎新老客户咨询购买！

意大利迪普马DUPLOMATIC单向阀VD*-W*
高工作压力 400 bar
管式单向阀VD*-W*带“BSP”螺纹油口，适用于液压管路中安装。
该阀允许正向油液自由流动，反向禁止流动。
非工作状态下，锥阀芯由弹簧保持关闭。当进油口“A”压力大于弹簧压力值和出油口“B”压力值之和时，锥阀芯打开。
可提供8种规格，大流量可达850 l/min，且可提供5种不同的开启压力。
技术参数
阀VD2-W* ；BSP油口尺寸1/4”；大流量25l/min；重量0.17kg；大工作压力400bar；
阀VD3-W* ；BSP油口尺寸3/8”；大流量40l/min；重量0.26kg；大工作压力400bar；
阀VD4-W* ；BSP油口尺寸1/2”；大流量75l/min；重量0.41kg；大工作压力400bar；
阀VD5-W* ；BSP油口尺寸3/4”；大流量125l/min；重量0.6kg；大工作压力400bar；
阀VD6-W* ；BSP油口尺寸1”；大流量200l/min；重量1.2kg；大工作压力400bar；
阀VD7-W* ；BSP油口尺寸1 ?”；大流量280l/min；重量1.8kg；大工作压力400bar；
阀VD8-W* ；BSP油口尺寸1 ?”；大流量650l/min；重量3.2kg；大工作压力400bar；
阀VD9-W* ；BSP油口尺寸2”；大流量850l/min；重量4.8kg；大工作压力400bar；
环境温度范围 -20 / +50  °C
油液温度范围 -20 / +80  °C
油液粘度范围 10 ÷ 400  cSt
油液允许的高污染等级 根据ISO 4406:1999等级 20/18/15
推荐油液粘度  25 cSt
液压油
使用符合ISO 6743-4标准的矿物液压油HL 或者HM。当工作油温高于80 °C 时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。
意大利迪普马DUPLOMATIC管式单向阀：
VD4-W1/30
VD5-W1/30

意大利迪普马DUPLOMATIC先导式溢流阀MRQ系列
叠加式ISO 4401-03 (CETOP 03)
高工作压力 350 bar
大流量 75 l/min
MRQ叠加式阀是一种先导式溢流阀，其安装面尺寸符合ISO4401 （CETOP?RP 121H）标准。
该阀可通过螺钉或螺栓与其它安装面尺寸符合ISO 4401-03（CETOP 03）标准的阀组合成叠加阀组，无需油管连接。
该阀根据型号的不同可对单路压力进行单个调整，也可对两路压力同时进行调整，可提供4种不同的压力调整范围。
该阀通常用作液压回路压力限制元件。
通常供货时带六角调整螺钉，锁紧螺母和大调整限位装置。
液压功能
-“SP”： 控制管路P的压力，T口泄油
-“SAT”：控制管路A的压力，T口泄油
-“SBT”：控制管路B的压力，T为排油口
-“DT”：控制管路A和B的压力，T口泄油
-“D”：控制管路A和B的压力，互为泄油口
-“SB”：控制管路B的压力，A口泄油
技术参数 （在油温50°C，油液粘度 36 cSt条件下测得）
大工作压力  350bar
控制管路和自由管路大流量  75l/min
环境温度范围  -20...50℃
油液温度范围  -20...80℃
油液粘度范围  10 ÷ 400cSt
油液允许的高污染等级  根据 ISO 4406:1999等级 20/18/15
推荐油液粘度  25cSt
重量：
MRQ-SP / MRQ-SAT / MRQ-SBT / MRQ-SB   1.4kg
MRQ-DT / MRQ-D  2.1kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液（），使用FPM密封（代号V）。若使用其他油液，例如HFA、HFB、HFC等，请咨询我们的技术部门。当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。
请注意保持液压油稳定的物理和化学性能。
意大利迪普马DUPLOMATIC溢流阀订货型号：
MRQ4-SP/51
MRQ5-SP/51
MRQ6-SP/51



迪普马DUPLOMATIC电磁溢流阀具有卸荷和压力选择功能RQM*-P系列
板式安装
RQM3-P ISO 6264-06 (CETOP R06)
RQM5-P ISO 6264-08 (CETOP R08)
RQM7-P ISO 6264-10 (CETOP R10)
-RQM*-P型阀是一种溢流阀，可提供三种流量规格，大流量可达500 l/min。
-安装底板符合 ISO 6264（CETOP RP 121H）标准。
-根据选用电磁阀型号的不同，可分为5种型式，包括全流量卸荷以及3种压力值选择功能。
-二级和三级的压力值的调节可通过主阀和电磁阀之间的溢流阀设定。
-通常供货时带六角调整螺钉。若需要还可装配SICBLOC调节旋钮调节主压力控制。
技术参数 （在油温50°C，油液粘度36cSt 条件下测得）
类型  RQM3-P RQM5-P RQM7-P
大工作压力  350bar
大流量  200l/min  400l/min  500l/min
环境温度范围  -20 / +50°C
油液温度范围  -20 / +80°C
油液粘度范围  10 ÷ 400cSt
油液允许的高污染等级 根据 ISO 4406:1999 等级 20/18/15
推荐油液粘度  25cSt
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封(代号N)。对于HFDR油液（），使用FPM密封（代号V）。当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。
调整旋钮
RQ型阀可选配SICBLOC调整旋钮，但只能用于主阀压力调整。操作时，应按下并旋转。
若需要，订货型号增加选项M。
电气插头
电磁阀供货时不带电气插头，须单独订货。
手动应急操作，保护罩式：CM
安装的电磁阀都会接触大气或者可能处于炎热环境中，建议选用带保护罩式手动应急操作的电磁阀。订货型号增加选项CM。
意大利迪普马DUPLOMATIC电磁溢流阀订货型号：
RQM3-P5/A/60N-D24K1
RQM3-P6/A/60N-D24K1
RQM5-P5/A/60N-D24K1
RQM3-P6/A/60N-A230K1


意大利迪普马DUPLOMATIC外啮合齿轮泵GP系列
GP型定量外啮合齿轮泵带轴向间隙补偿。
即使在高工作压力条件下，该泵仍可提供大流量；工作时低噪音；并且得益于导向衬套上的负载平衡系统，该泵具有出色的耐用性。
该泵分为三组规格，分别为排量至9,1、27,9和87,6cm3/rev，同时其工作压力可至 250 bar (标准) 和310 bar(高压型H)。
该泵可提供顺时针旋转，逆时针旋转和可逆旋转三种形式，配锥形轴(标准)。 其他形式的轴可根据要求提供。
该泵可以多联泵形式供应，通过组合实现多种流量。花键连接动力系统确保了高动力性能。
安装
GP型齿轮泵安装时，其轴可朝向任意方向。
在泵参与工作之前，必须确保泵的旋转方向和泵体上箭头标注的方向一致。
运行之前，泵壳必须充满油。
一次运行之前，必须从泵的工作油口进行排气。
泵启动时，尤其是在低温条件下，必须处于卸荷状态。
选择合理的吸油管路管径，以保证油液的流动畅通。弯曲和节流，或者过长的管路都会妨碍泵的正常工作。建议吸油管路流速不超过1-2m/sec。
允许的小相对吸油压力为-0,3 bar。吸油压力异常时泵将无法正常工作。
齿轮泵的工作转速不得低于小转速。安装前必须注入相同的工作液压油。通过连接管路注油。如果需要，可手动驱动泵旋转。
电机泵组连接必须直接通过能够补偿偏差的弹性联轴器完成。不允许联轴器在泵的轴端产生轴向或者径向的负载。
多联泵
允许多联泵组合，意味着在独立液压回路中，可以实现多种流量组合。
进行多联泵组合时，必须满足以下要求：
多联泵组合时，各泵必须是相同规格，或者按照规格顺序递减。
多联泵的大转速由转速小的泵决定。
不得超过大允许扭矩值。
意大利迪普马DUPLOMATIC齿轮泵订货型号：
GP3F0427R01F20N+GP1R0041RF20N
GP2-0095R00F/20N
GP2-0140L95B/20N
GP2-0140R97F/20N
GP2-0140R95F/20N
GP2-0095D00F/20N
GP30394R95F20N
GP3-0394R97F/20N
GP3-0427R95F/20N
GP2-0095R05B/20V
GP2-0158R97F/20N
GP2-0279R97F/20N
1P-4.2R/11N
GP1R0020RF20N
GP3F0394R97F20N+GP1R0061RF20N
GP10027R95B20NH
GP20113R97F20N
GP20140R95B20N
GP30264R97F20N
GP30337R97F20N
GP30264R97F20N
GP30337R97F20N
GP3F0394R97F20N+GP1M0061RF20N+GP1R0041RF20N


迪普马DUPLOMATIC内啮合齿轮泵IGP
-IGP内啮合齿轮泵分为五种规格，每种规格包含一系列不同的排量。
-由于和工作压力成比例的径向和轴向补偿，以及低工作噪音，IGP泵性能。
-优化的载荷分配以及特殊的耐磨轴承，使得泵能够在高压下持续工作，且延长了泵的工作寿命。
-IGP泵也可以多联泵形式供应，通过组合实现多种流量。
技术参数
IGP泵规格： 3；4；5；6；7
排量范围：3,6-10,2cm3/rev；13,3-32,6cm3/rev,7；33,1 - 64,9cm3/rev；64,1 - 126,2cm3/rev；125,8 - 251,7cm3/rev；
流量范围 (1500 rpm时)：5,4 - 15,3l/min；19,9 - 48,9l/min；49,6 - 97,3l/min；96,1 - 189,3l/min；188,7 - 377,5l/min；
旋转方向：顺时针或者逆时针(从轴端观察)
液压连接：法兰接头SAE J518 c
安装形式：法兰 SAE J744 c
重量（单泵）：4-4.8kg；8.6-11kg；15.5-18.7kg；29.2-35kg；46.5-59kg；
环境温度范围：-10/+60℃
油液温度范围：-10/+80℃
推荐油液粘度：25-100cSt
液压油类型
使用带防沫剂和抗氧化剂的矿物基液压油。
液压油粘度：
液压油工作粘度必须在以下范围内：
小粘度 10 cSt 油液高工作温度80 °C下
佳粘度 25 - 100 cSt 油液处于油箱中的工作温度下
大粘度 2000 cSt 于泵启动阶段
选择油液时，必须确保在工作温度下，液压油实际粘度在上述范围内。
意大利迪普马DUPLOMATIC内啮合齿轮泵订货型号：
IGP3-006-R05/11N



迪普马DUPLOMATIC轴向柱塞变量泵VPPM
斜盘式轴向柱塞变量泵VPPM，适用于开式回路。
-该泵可提供四种不同的规格，大排量分别为29,46,73以及87cm3/rev。
-泵的流量和转速及斜盘摆角成正比，而且斜盘摆角可以无级调节。大摆角和小摆角可通过相应的调节螺钉进行机械限制。
-该系列泵适用于中高压工作压力(连续工作压力至280 bar，峰值压力至350 bar)。由于一些特殊设计，该系列泵的驱动轴可以承受较高的轴向和径向负载。
-该泵通常提供ISO 3019/2安装法兰，多联泵的中间级泵和尾泵除外。多联泵仅提供SAE J744 2孔法兰和SAE J744花键轴。
-根据应用需求，该系列泵可提供7种不同的控制机构。
技术参数
泵规格 029 046 073 087
大排量 cm3/rev 29 46 73 087
大工作压力 (相对压力)：
- 连续工作：280bar、250bar
- 间歇工作：315bar、280bar
- 峰值压力:  350bar、315bar
大排量时的大转速 3000rpm 2600rpm 2200rpm 1850rpm
旋转方向 顺时针或者逆时针(从轴端观察)
液压连接 SAE 法兰接头
安装形式 (单泵) ISO 3019/2 法兰
质量 (单泵)  18kg 24kg 33kg 33kg
环境温度范围  -15 / +70°C
油液温度范围  -25 / +80°C
推荐油液粘度  15 ÷ 35cSt
订货型号示例
a) 单泵，排量29 cm3/rev，带压力控制- ISO 安装法兰和驱动轴 (标准)
VPPM-029PC-R55S/10N000
b) 单泵，排量46 cm3/rev，带远程压力控制 - SAE 安装法兰和SAE花键驱动轴
VPPM-046PCR-R01S/10N000
c) 单泵，排量73 cm3/rev，带压力控制装置 - ISO 安装法兰和驱动轴(标准)
VPPM-073PCX-R55S/10N000
d) 单泵，排量46 cm3/rev，带集成式比例压力和比例流量控制 - 压力控制范围至280 bar
VPPM-046PQCE5-R55S/11N000
e) 单泵，排量46 cm3/rev，带功率控制，设定为1460 rpm时18,5 kW (扭矩 = 122 Nm)
VPPM-046PQNC-R55S/10N000/M122
f) 单泵，排量73 cm3/rev，带功率控制，集成比例压力和比例流量控制 - 功率控制设定为98 Nm - 压力控制范围至280 bar
VPPM-073PQNCE5-R55S/11N000/M098
g) 一级泵，排量73 cm3/rev，带压力控制， 可连接泵VPPM-029
VPPM-073PC-R55S/10N62S
h) 双联泵：　　　　 - 一级泵，排量46 cm3/rev，带压力和流量控制
- 二级泵，排量29 cm3/rec，带压力控制
VPPM-046PQC-R55S/10N62S + VPPM-029PC-R01S/N000
i) 三联泵： - 一级泵，排量73 cm3/rev，带流量和压力控制
- 二级泵，排量46 cm3/rev，带压力控制
- 三级泵，排量14 cm3/rev，齿轮泵，规格2
VPPM-073PQC-R55S/10N63S + VPPM-046PC-R01S/10N12S + GP2-0140R01F/20N
意大利迪普马DUPLOMATIC柱塞泵订货型号：
VPPM-029PQC-R55S/10N000

关于迪普马
意大利DUPLOMATIC公司自1952年进入液压领域以来。由于不断的追求技术创新、严格的质量管理和快捷的售货服务，从而使迪普马成为了意大利品牌。
意大利迪普马公司开发的所有泵和阀标准（ISO4401、DIN、SAE等），与其他液压品牌有着良好的互换性；而且还能在严酷的环境要求。其极限温度产品（使用温度低达-40C，高温达到150C），更是在环境要求严格的太阳能和风能领域进行了应用。



迪普马DUPLOMATIC比例方向阀DSE3
-直动式比例方向阀 DSE3，油口符合 ISO 4401(CETOP RP 121H)标准。
-该阀可用于液压执行机构的方向和速度控制。
-该阀开度和流量调节，与电磁铁电流输入成比例。
-该阀可通过电流控制供给单元直接控制，或者和外部电气控制卡一起组合控制，从而充分发挥阀的性能。
-还可提供手柄式手动应急操作。
技术参数 (采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得)
大工作压力：
油口 P - A - B  350bar
油口 T  210bar
公称流量（P-T压差ΔP=10bar)  1,3 - 4 - 8 - 16 - 26 l/min
滞环 (PWM 200 Hz) % Q max < 6%
重复精度 % Q max < ± 1,5%
环境温度范围  -20 / +60°C
油液温度范围  -20 / +80°C
油液粘度范围   10 ÷ 400cSt
油液允许的高污染度 根据ISO 4406:1999 等级 18/16/13
推荐油液粘度  25cSt
重量：
单电磁铁阀  1,6kg
双电磁铁阀  2,0kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封(代号N)。对于HFDR 油液（），使用FPM 密封（代号V）。若使用
其他油液，例如HFA、HFB、HFC，请咨询我们。 当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。
比例电磁铁
比例电磁铁由两部分组成：铁芯和线圈。
铁芯包含衔铁，以螺纹形式安装在阀体上，此设计可将摩擦维持至小值，从而减小滞环。
线圈通过锁紧螺母安装在铁芯上。
根据安装空间，可作360°旋转。
阶跃响应是指阀跟随输入参考信号的阶跃变化，达到90%设定值所需的时间。表中所列的典型阶跃响应时间，是阀芯机能C16在P-T压差Δp=30bar条件下测得。
阶跃响应参考信号  0→100  100→0
阶跃响应时间ms
DSE3-A*  50
DSE3-C*  40
安装
在不影响正确操作的条件下，DSE3阀可在任意方向安装。
请确保液压回路中没有空气。
阀可通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的值。如果平面度或者粗糙度达不到要求的小值，则阀和安装面之间很容易发生油液泄露。
手动应急操作
标准阀的手动应急操作集成在电磁铁的铁芯内。手动应急操作必须使用合适的工具，以不损坏铁芯的滑动表面。
有四种不同的形式手动应急操作可供选择：
-CM型，带手动应急保护罩。
-CS型， 带有配M4螺钉的金属环螺母，以及可进行持续机械操作的锁紧螺母。
-CH型，手柄式手动应急操作。
-CK型，旋钮式。当设定螺钉旋紧至其位置和旋钮边缘对齐时，锁紧旋钮直至与阀芯接触：在这个位置上，手动应急操作不会被激发且阀不得电。调整手动应急操作后，锁紧设定螺钉以防止旋钮变松。
电气控制单元
DSE3 - * * SA (SB)
EDC-112  24V DC电磁铁  插头式
EDC-142  12V DC电磁铁  插头式
EDM-M112  24V DC电磁铁 DIN EN 50022导轨式
EDM-M142  12V DC电磁铁  DIN EN 50022导轨式
UEIK-11  24V DC电磁铁  欧洲卡式
DSE3 - A* DSE3 - C*
EDM-M212  24V DC电磁铁  DIN EN 50022导轨式
EDM-M242  12V DC电磁铁  DIN EN 50022导轨式
UEIK-21  24V DC电磁铁  欧洲卡式
安装板
型号 PMMD-AI3G 底部油口
型号 PMMD-AL3G 侧面油口
P, T, A, B油口螺纹： 3/8” BSP
意大利迪普马DUPLOMATIC比例阀订货型号：
DSE3-A26/11N-D24K1
DSE3-A26/11V-D24K1/CK
DSE3-C08/11N-D24K1
DSE3-C08SA/11N-D24K1
DSE3-C16/11N-D24K1
DSE3-C16SA/11N-D24K1
DSE3-C26SA/11N-D24K1
DSE3-C04/11N-D24K1
DSE3J-Z12/20N-E0K11
DSE3J-Z30/15/20N-E0K11
DSE5-A60/10N-D24K1
DSE5-C60/10N-D24K1



迪普马DUPLOMATIC先导式比例方向阀DSPE系列
DSPE5 CETOP P05
DSPE5R ISO 4401-05
DSPE7 ISO 4401-07
DSPE8 ISO 4401-08
DSPE10 ISO 4401-10
先导式比例方向阀DSPE*，安装面尺寸符合ISO 4401 (CETOP RP121H) 标准。
该阀开度(以及因此产生的流量) 调节，与先导阀的比例电磁铁电流输入成比例。
该阀可以通过电流控制供给单元直接控制，或者和外部电气控制卡一起进行组合控制，从而充分发挥阀的性能。
该阀可提供规格CETOP P05，ISO 4401-05(CETOP R05)，ISO 4401-07 (CETOP 07)，ISO 4401-08 (CETOP 08)以及ISO 4401-10  。 每一种规格可提供不同的公称流量，大流量至1600 l/min。
技术参数（采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得）
大工作压力：  350bar
滞环 (PWM 100 Hz)：   < 4%
重复精度：  < ±2%
环境温度范围   -20/+60℃
油液温度范围   -20/+80℃
油液粘度范围   10-400cSt
推荐油液粘度   25cSt
特性曲线 (采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得)
在固定压差Δp下，阀的典型流量控制曲线根据电磁铁的输入电流(D24型，大电流860 mA)，通过各相应阀芯机能测得。Δp的参考值由阀的P口和T口测得。
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封(代号N)。对于HFDR 油液（），使用FPM 密封（代号V）。
若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。
当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。
请注意保持液压油稳定的物理和化学性能。
先导控制和泻油
DSPE型阀可选用内部或者外部控制和泄油。使用外部泄油，允许在回油口有较高的背压。
电气特性
比例电磁铁
比例电磁铁由两部分组成：铁芯和线圈。
铁芯包含衔铁，以螺纹形式安装在阀体上，此设计可将摩擦维持至小值，从而减小滞环。
线圈通过锁紧螺母安装在铁芯上。
根据安装空间，可作360°旋转。
阶跃响应 (采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得)
阶跃响应是指阀跟随输入参考信号的阶跃变化，达到90%设定值所需的时间。
安装
在不影响正确操作的条件下，DSPE* 阀可在任意方向安装。
请确保液压回路中没有空气。
阀可通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的值。如果平面度或者粗糙度达不到要求的小值，则阀和安装面之间很容易发生油液泄露。
迪普马DUPLOMATIC比例阀型号：
DSPE7-A150/11N-II/D24K1

迪普马DUPLOMATIC电液伺服阀带集成放大板DXJ3系列
板式安装
ISO 4401-03 (CETOP 03)
大工作压力 350 bar
四通伺服比例阀DXJ3的阀芯在阀套内移动。该阀由线性力马达直接驱动，从而获得独立于系统压力的高动态性能。阀芯位移由线性传感器(LVDT)闭环控制，从而确保高精度和重复性。
该阀可提供四种不同的流量控制范围，大至40 l/min，阀芯零遮盖，安装面尺寸符合ISO 4401 (CETOP RP121H)标准。
该阀的特点是其集成式放大板基于SMD 技术，可以保证标准调节和简易电气接线。除了可能需要电气调节零点外，该放大板不需要任何调节。
适用于位置、速度和压力的闭环控制应用。断电时或者参考输入信号为零时，阀芯自动回到中位。在此位置，阀有一个小泄漏量，取决于工作压力 (见技术参数表)。
可提供外泄型。
技术参数 (在油温50℃，液压油粘度36cSt条件下测得)
公称流量  5-10-20-40l/min
零位泄漏量(p=140 bar时)  l/min ≤ 3% Q nom
滞环  < 0,2% In
阀值  < 0,1% In
温度漂移 (?T= 50°C时)  < 1,5% In
响应时间  ≤ 12ms
三轴振动  30g
符合CEI EN 60529的保护等级  IP 65
环境温度范围  -20/+60°C
油液温度范围  -20/+80℃
油液粘度范围   5 - 400cSt
油液允许的高污染度  根据 ISO 4406:1999 等级 17/15/12
推荐油液粘度  25cSt
质量  2.5kg
电气特性
总体要求：
外接保险丝 = 1,6 A
所有导线的小截面积 ≈0,75 mm2
进行阀的电气连接时(屏蔽，接地保护)，必须采取合适的措施，从而确保不会因为当地不同的接地电势造成过高的接地电流。
差动信号线和阀芯位置信号线，必须与阀侧的配套插头防护罩以及电控箱侧的0V (信号地)连接。
EMC：满足EN 55011:1998，等级 B的要求，并且抗干扰调节符合EN 61000-6-2:1998。
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR 油液（），使用FPM 密封（代号V）。若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。
请注意保持液压油稳定的物理和化学性能。
安装
在不影响正确操作的条件下，DXJ3阀可在任意方向安装。
阀可通过螺钉安装在平面度范围0,01/100mm和粗糙度Ra <0,8 ?m的安装面上。如果相关值达不到要求的小值，则阀和安装面之间很容易发生油液泄露。 安装时，请注意环境和阀的清洁度。
意大利迪普马DUPLOMATIC伺服阀订货型号：
DXJ3-D0L20/10N/E0K11

意大利迪普马DUPLOMATIC电液伺服阀带集成放大板DXJ5系列
板式安装ISO 4401-05 (CETOP R05)
大工作压力 350 bar
四通伺服比例阀DXJ5的阀芯在阀套内移动。该阀由线性力马达直接驱动，从而获得独立于系统压力的高动态性能。阀芯位移由线性传感器(LVDT)闭环控制，从而确保高精度和重复性。
该阀可提供两种不同的流量控制范围，大至100 l/min，阀芯零遮盖，安装面尺寸符合ISO 4401 (CETOP RP 121H) 标准。
该阀的特点是其集成式放大板基于SMD 技术，可以保证标准调节和简易电气接线。除了可能需要电气调节零点外，该放大板不需要任何调节。
适用于位置、速度和压力的闭环控制应用。断电时或者参考输入信号为零时，阀芯自动回到中位。在此位置，阀有一个小泄漏量，取决于工作压力。
可提供外泄型。
技术参数 (在油温50℃，液压油粘度36cSt条件下测得)
大工作压力
P - A - B口   350bar
T口 (标准)   50bar
T口带Y口  350bar
公称流量Qnom (P-T压差Δp 70)  60 - 100l/min
零位泄漏量 (p=140 bar时)  l/min   ≤ 3% Q nom
滞环  < 0,2% In
阈值  < 0,1% In
温度漂移(ΔT= 50°C时)  < 1,5% In
响应时间  ≤ 20ms
三轴振动  30g
符合CEI EN 60529的保护等级   IP 65
环境温度范围  -20/+60℃
油液温度范围  -20/+80℃
油液粘度范围  5 - 400cSt
油液允许的高污染度  根据ISO 4406:1999等级 17/15/12
推荐油液粘度  25cSt
重量6.3kg
电气特性
外接保险丝 = 2,5 A
所有导线的小截面积 ≈ 0,75 mm2
进行阀的电气连接时(屏蔽，接地保护)，必须采取合适的措施，从而确保不会因为当地不同的接地电势造成过高的接地电流。
差动信号线和阀芯位置信号线，必须与阀侧的配套插头防护罩以及电控箱侧的0V (信号地)连接。
EMC：满足EN 55011:1998，等级B的要求，并且抗干扰调节符合EN 61000-6-2:1998。
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对HFDR 油液（），使用FPM 密封（代号V）。若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。
安装
在不影响正确操作的条件下，DXJ5阀可在任意方向安装。阀可通过螺钉安装在平面度范围0,01/100mm和粗糙度Ra < 0,8 ?m的安装面上。如果相关值达不到要求的小值，则阀和安装面之间很容易发生油液泄露。安装时，请注意环境和阀的清洁度。
迪普马DUPLOMATIC伺服阀订货型号：
DXJ5-D0L060/10N/E0K11
DXJ5-D0L100/10N/E0K11
DXJ5-D0L100/10N/E1K11

迪普马DUPLOMATIC先导式比例溢流阀PRE
板式安装
大工作压力 350 bar
-先导式比例溢流阀PRE*，安装面尺寸符合ISO 6264标准(CETOP RP 121H)。 -该系列阀通常用于控制液压回路的压力，即使设定接近标定值，也能够使用泵的全流量。
-其两级设计和宽大流道确保压降减小，从而提高系统的能耗性能。
-压力调节与电磁铁电流输入成比例。
-该阀可以通过电流控制供给单元直接控制，或者和外部电气控制卡一起进行组合控制，从而充分发挥阀的性能。 -该系列阀安装了手动溢流阀，其出厂设定≥15%压力控制范围内的大值。
-该系列阀可以提供三种规格，大流量至500 l/min，以及四种压力控制范围，高至350 bar。
技术参数 (采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得)
类型  PRE10  PRE25  PRE32
大工作压力：350bar
大流量 200l/min  400l/min  500l/min
滞环 % of p nom < 5%
重复精度 % of p nom < ±1,5%
环境温度范围  -20 / +60°C
油液温度范围  -20 / +80°C
油液粘度范围  10 - 400cSt
油液允许的高污染度 根据 ISO 4406:1999 等级 18/16/13
推荐油液粘度  25cSt
重量：5kg  5.8kg  8kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密 封（代号N。对于HFDR 油液（），则使用FPM 密封（代号V）。当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。
请注意保持液压油稳定的物理和化学性能。
比例电磁铁
比例电磁铁由两部分组成：铁芯和线圈。
铁芯包含衔铁，以螺纹形式安装在阀体上，此设计可将摩擦维持至小值，从而减小滞环。
线圈通过锁紧螺母安装在铁芯上，并且根据安装空间，可作360°旋转。
阶跃响应
阶跃响应是指阀跟随输入参考信号的阶跃变化，达到90%设定值所需的时间。
阶跃响应参考信号  0→100  100→0
阶跃响应时间  120ms  90ms
安装
我们建议将PRE*阀水平安装，或者电磁铁朝下竖直安装。如果阀垂直安装且电磁铁朝上，须考虑小控制压力发生变化的可能性。
请确保液压回路中没有空气。在一些特殊应用中，必须通过使用电磁铁铁芯中适当的排气螺栓，排出铁芯中所夹带的空气。 在操作的后，确保正确拧紧排气螺栓。
将阀的T口与油箱直接连接。控制压力值必须加上T口检测到的任何背压值。在正常操作条件下，T口允许的大背压是2 bar。
阀可通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于0.01/100。如果平面度或者粗糙度达不到要求的小值，则阀和安装面之间很容易发生油液泄露。
电气控制单元
EDC-112  24V DC电磁铁  插头式
EDC-142  12V DC电磁铁  插头式
EDM-M112  24V DC电磁铁 DIN EN 50022导轨式
EDM-M142  12V DC电磁铁  DIN EN 50022导轨式
UEIK-11  24V DC电磁铁  欧洲卡式
安装板
类型  PRE10  PRE25  PRE32
安装版型号 PMRQ3-AI4G底部油口  PMRQ5-AI5G底部油口  PMRQ7-AI7G底部油口
P, T油口尺寸 P: 1/2” BSP；T: 3/4” BSP  、1” BSP、1” ? BSP
X 油口尺寸 1/4” BSP  1/4” BSP  1/4” BSP
迪普马DUPLOMATIC先导式比例溢流阀型号：
PRE10-210/20N-D24K1
PRE10-350/20V-D24K1
PRE10-350/10N-D24K1
PRE10-350/20N-D24K1

迪普马DUPLOMATIC充液阀
夹板式安装
高工作压力 350 bar
-液控先导阀CFP专门为液压压力机设计，允许压力机油缸在快速上升和下降的行程中，迅速充满和释放油液。
-此阀为“夹心式”安装，可直接安装在吸油法兰(与油箱连接)和油缸之间。
-可提供和X先导油口相连接的预打开装置，从而允许液压缸上升行程开始前油路泄压。
-CFP阀可提供7种不同的规格，大流量可达2500l/min。
技术参数
阀参数 CFP-S032 CFP-S040 CFP-S050 CFP-S063 CFP-S080 CFP-S100 CFP-S125
公称尺寸DN-32 DN-40 DN-50 DN-63 DN-80 DN-100 DN-125
大流量 (压差 ?p =0,3 bar和油液粘度36cSt 时) 160l/min 250l/min 400l/min 600l/min 1000l/min 1600l/min 2500l/min
大压力：
油口 P 和 B  350bar
油口 X  100bar
油口 A  16bar
重量  1.2kg  1.7kg  2.5kg  3.5kg  5.2kg  12kg  20kg
环境温度范围  –20 / +50°C
油液温度范围  –20 / +80°C
油液粘度范围  10-400cSt
推荐油液粘度  25cSt
油液允许的高污染等级 根据 ISO 4406:1999 等级 20/18/15
液压油
使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封。对于HFDR 油液，使用FPM 密封（代号V）。当工作油温高于80 °C 时，将会导致液压油和密封过快老化与变质。
意大利迪普马DUPLOMATIC充液阀订货型号：
CFP-S040/0/10N

迪普马DUPLOMATIC压力传感器PTH系列
高工作压力 40 - 100 - 250 - 400 bar
使用说明
该系列压力传感器主要应用于工业应用领域和移动机械上。
该传感器的主要特性是能够在恶劣工作条件下保证功能的稳定性，尤其是在能够适应的油液工作温度范围方面，可从低-40°C到高+120°C。
该传感器是基于受力-应变原理设计，利用SMT技术提供电路电源，确保其具有较高稳定性以及抗波动和抗外界机械压力影响的能力。
与油液接触的每一组件都是不锈钢材质， 整个压力传感器均可防油。
带DIN型连接插头的传感器电气连接防护等级为IP65，而带M12型连接插头的传感器等级可达IP67。
该系列传感器可提供电流输出信号4 - 20 mA或者电压输出信号0 - 10 V，同时具有反向极性保护。
从40bar到400 bar，该系列传感器可提供4种不同压力范围。
技术参数
公称压力 PN  40-100-250-400bar
高动态压力  75% PN
大压力  200% PN
精度等级  0,5% PN
输出信号
电压  0...10V
电流  4...20mA
响应时间  < 1ms
滞环  ± 0,2% PN
重复精度  ± 0,05% PN
线性度  ± 0,2% PN
稳定性（1百万次循环后）  ± 0,1% PN
工作温度范围  - 40/+120℃
热漂移 从0到+100 °C  ± 1% PN
符合 EC 标准  辐射 61000-6-3 抗扰性 61000-6-2
可变电阻  > 20 G
压力接口  G 1/4” 带集成密封
电气连接
K10连接：3极+接地 DIN 43650简易型插头
K12连接（按需求提供）M12x1 4针直插头
保护等级 (EN 60529)  K10连接：IP 65  K12连接：IP 67
环境温度范围  K10连接：- 20/+ 80℃   K12连接：- 25/+85℃
壳体材质  AISI 304
重量  0.1kg
传感器电压
PTH-*/20E0-*
该类传感器装有稳压器，能为电路提供稳定电压，不依赖于电源所供电压。
我们推荐稳定电源供应电压为24 VDC。
PTH-*/20E1-*
推荐电源供应电压为24 VDC ，负载电阻为700 Ohm。
迪普马DUPLOMATIC压力传感器型号：
PTH-250/30V-E0K10

意大利迪普马DUPLOMATIC先导式单向阀CHM2系列
序列号 10
CHM2型阀是一种叠加式液控单向阀，依靠弹簧关闭和锥阀芯密封。其安装尺寸符合ISO 4401（CETOP RP 121H）标准。
该阀主要作用：
- 阻止油液一个方向的流动；
- 如果先导压力将阀打开，允许油液在上述方向流动；
- 允许油液另一个方向自由流动。
CHM2型阀通常安装于DL2型电磁换向阀下（见样本
411000）， 也能与其它符合ISO 4401-02 （CETOP R02）
标准的阀组合成叠加阀组。
技术参数 （在油温 50°C，油液粘度 36 cSt条件下测得）
高工作压力 320 bar
大流量 30 l/min
密封腔与先导口的压力比  3.5 :1
单向阀开启压力  2bar
环境温度范围  -20/+50℃
油液温度范围  -20/+80℃
油液粘度范围  10 ÷ 400cSt
推荐油液粘度  25cSt
油液允许的高污染等级  根据 ISO 4406:1999 等级 20/18/15
重量  0.75kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液，使用FPM密封（代号V）。
若使用其他油液，例如HFA、HFB、HFC等，请咨询我们的技术部门。
当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。
请注意保持液压油稳定的物理和化学性能。

意大利迪普马DUPLOMATIC先导式单向阀CHM5系列
叠加式ISO 4401-05 (CETOP 05)
该阀是一种叠加式液控单向阀（弹簧关闭和锥阀芯密封）。其安装面尺寸符合ISO 4401（CETOP RP 121H） 标准。
CHM5型阀通常安装于符合ISO 4401-05 （CETOP 05）标准的电磁换向阀下，也可与其它符合ISO 4401-05 （CETOP05）标准的阀组合成叠加阀组。
阀的预打开特性可以使液压缸腔减压，从而使其具有比较平稳的运动。
技术参数 （在油温 50°C，油液粘度 36 cSt条件下测得）
高工作压力 320 bar
大流量 120 l/min
减压比  14,9:1
先导比  2,3:1
单向阀开启压力  2bar
环境温度范围  -20/+50℃
油液温度范围  -20/+80℃
油液粘度范围  10 ÷ 400cSt
推荐油液粘度  25cSt
油液允许的高污染等级  根据 ISO 4406:1999 等级 20/18/15
重量  2.2kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液），使用FPM密封（代号V）。
若使用其他油液，例如HFA、HFB、HFC等，请咨询我们的技术部门。
当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。
请注意保持液压油稳定的物理和化学性能。
迪普马DUPLOMATIC先导式单向阀订货型号：
CHM5-SA/10N
CHM5-SB/10N
CHM5-D/10N

意大利迪普马DUPLOMATIC先导式单向阀MVPP
叠加式
ISO 4401-03
高工作压力 350 bar
MVPP型阀是一种叠加式液控单向阀（依靠弹簧关闭和锥阀芯密封）。其安装面尺寸符合ISO 4401标准。
该阀的主要作用：
阻止油液一个方向的流动；
如果先导压力将阀打开，允许油液在上述方向流动；
允许油液另一个方向自由流动。
MVPP型阀通常安装于符合ISO 4401-03（CETOP 03）标准的电磁换向阀之下，也能够和其它符合ISO 4401-03标准的阀组合成叠加阀组。
结构
结构“SA” - “SB”：用于对执行机构位置的单向锁紧。
结构“D”：用于对执行机构位置的双向锁紧。
术参数 （在油温 50°C，油液粘度 36 cSt条件下测得）
大工作压力  350bar
单向阀开启压力  3bar
控制管路大流量  50l/min
自由流动管路大流量  75l/min
密封腔与先导口的压力比  3,4:1
环境温度范围 -20 / +50  °C
油液温度范围 -20 / +80  °C
油液粘度范围 10 ÷ 400  cSt
油液允许的高污染等级 根据ISO 4406:1999等级 20/18/15
推荐油液粘度  25 cSt
质量： 1.3kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液（），使用FPM密封（代号V）。
迪普马DUPLOMATIC单向阀订货型号：
MVPP-D/50
MVPP-SA/50
MVPP-SB/50

DUPLOMATIC管式单向阀VD5-W1/30
