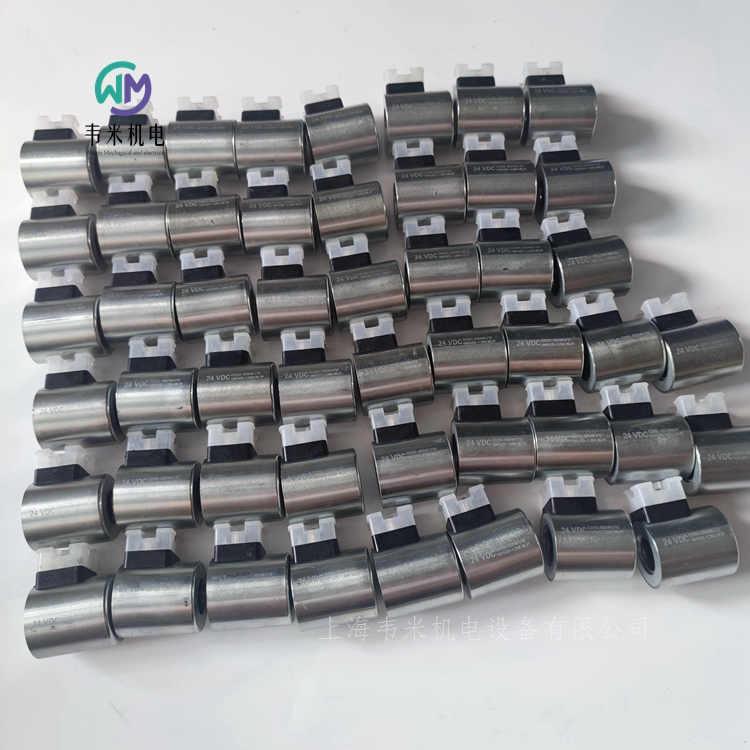

迪普马电磁阀线圈C22S3-SD24K1/12，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，库存，价格实惠；热诚欢迎新老客户咨询购买！

意大利迪普马DUPLOMATIC电磁阀DS3系列
板式安装
ISO 4401-03 (CETOP 03)
高工作压力 350 bar
大流量 100 l/min
直动式底板安装方向控制阀，底板安装面符合ISO 4401(CETOP RP121H) 标准。
该阀提供三通或四通设计，可分为2位和3位，并且具有各种可互换的阀芯。
阀体由高强度铸铁制造而成，阀体内铸有宽大的流道，以减少压力损失。采用了带有可互换线圈的湿式电磁铁。
该阀可采用直流或者交流电磁铁。直流电磁铁也可采用交流供电。但需使用带桥式整流器的插头。
DS3直流电磁铁阀还以可提供平稳换向类型。
直流电磁铁阀还可以提供锌镍镀层，确保抗盐雾能力达600小时。
除了标准的手动应急操作之外，还可提供手柄式、推进式、保护罩式以及机械制动式等各种形式。
工作极限
不同阀芯机能的流量限制和工作压力之间的关系。数据测量按照 ISO 6403 标准，电磁铁工作温度为额定温度，供应电压为额定电压90%测得。并且使用了粘度为 36 cSt的矿物液压油，在温度为50 °C，过滤精度符合ISO 4406:1999 等级18/16/13条件下获取。
电磁铁
电磁铁通常由铁芯和线圈两部分组成。铁芯以螺纹形式安装在阀体内，并且包括浸在油中，可作无摩擦运动的衔铁。内部与回油管路油液接触，保证了散热效果。
线圈通过螺纹环固定在铁芯上，可作360°旋转，以适应可用的安装空间。
直流电磁阀电流和功率消耗
表中列出了不同型号直流线圈的电流和功耗值。采用交流电（50或者 60 Hz）供电时，需通过整流电路实现，可使用带桥式整流的“D”型插头。 但需要考虑功率极限的下降。
安装
具有弹簧对中和复位的阀可在任意方向安装； 不带弹簧，机械定位的RK型阀必须纵向轴水平安装。
阀可以通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的 值。如果平面度或者粗糙度达不到要求的 小值，则阀和安装面之间很容易发生油液泄露。
意大利迪普马DUPLOMATIC电磁阀订货型号：
DS3-TA23/11N-SD24K1
DS3-TA/11N-D24K1
DS3-TA/11N-A110K1
DS3-TA/11N-A230K1
DS3-TA02/11N-D24K1
DS3-TB/11N-D24K1
DS3-TB02/11N-SD24K1
DS3-TB02/11N-SD28K1
DS3-RK/11N-D24K1
DS3-RK/11N-A230K1
DS3-RK/11N-D220K1
DS3-RK/11N-A110K1
DS3-RSA4/11N-A00
DS3-S1/11N-A110K1
DS3-S1/11N-D24K1
DS3-S1/11V-SD24K7/W7
DS3-S2/11N-D24K1
DS3-S2/11N-A230K1
DS3-S3/11N-A110K1
DS3-S3/11N-A230K1
DS3-S3/11N-SD28K1
DS3-S3/11N-D24K1
DS3-S3/11N-D24K1/CM
DS3-S3/11N-D220K1
DS3-S4/11N-D24K1
DS3-S4/11N-A110K1
DS3-S4/11N-A230K1
DS3-SA2F/13N-D24K1/F
DS3-SA2/11N-D24K1
DS3-SA2/11N-A110K1
DS3-SA2/11N-A230K1

意大利迪普马DUPLOMATIC单向阀VD*-W*
高工作压力 400 bar
管式单向阀VD*-W*带“BSP”螺纹油口，适用于液压管路中安装。
该阀允许正向油液自由流动，反向禁止流动。
非工作状态下，锥阀芯由弹簧保持关闭。当进油口“A”压力大于弹簧压力值和出油口“B”压力值之和时，锥阀芯打开。
可提供8种规格，大流量可达850 l/min，且可提供5种不同的开启压力。
技术参数
阀VD2-W* ；BSP油口尺寸1/4”；大流量25l/min；重量0.17kg；大工作压力400bar；
阀VD3-W* ；BSP油口尺寸3/8”；大流量40l/min；重量0.26kg；大工作压力400bar；
阀VD4-W* ；BSP油口尺寸1/2”；大流量75l/min；重量0.41kg；大工作压力400bar；
阀VD5-W* ；BSP油口尺寸3/4”；大流量125l/min；重量0.6kg；大工作压力400bar；
阀VD6-W* ；BSP油口尺寸1”；大流量200l/min；重量1.2kg；大工作压力400bar；
阀VD7-W* ；BSP油口尺寸1 ?”；大流量280l/min；重量1.8kg；大工作压力400bar；
阀VD8-W* ；BSP油口尺寸1 ?”；大流量650l/min；重量3.2kg；大工作压力400bar；
阀VD9-W* ；BSP油口尺寸2”；大流量850l/min；重量4.8kg；大工作压力400bar；
环境温度范围 -20 / +50  °C
油液温度范围 -20 / +80  °C
油液粘度范围 10 ÷ 400  cSt
油液允许的高污染等级 根据ISO 4406:1999等级 20/18/15
推荐油液粘度  25 cSt
液压油
使用符合ISO 6743-4标准的矿物液压油HL 或者HM。当工作油温高于80 °C 时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。
意大利迪普马DUPLOMATIC管式单向阀：
VD4-W1/30
VD5-W1/30

意大利迪普马DUPLOMATIC电磁阀DS3系列
板式安装
ISO 4401-03 (CETOP 03)
高工作压力 350 bar
大流量 100 l/min
直动式底板安装方向控制阀，底板安装面符合ISO 4401(CETOP RP121H) 标准。
该阀提供三通或四通设计，可分为2位和3位，并且具有各种可互换的阀芯。
阀体由高强度铸铁制造而成，阀体内铸有宽大的流道，以减少压力损失。采用了带有可互换线圈的湿式电磁铁。
该阀可采用直流或者交流电磁铁。直流电磁铁也可采用交流供电。但需使用带桥式整流器的插头。
DS3直流电磁铁阀还以可提供平稳换向类型。
直流电磁铁阀还可以提供锌镍镀层，确保抗盐雾能力达600小时。
除了标准的手动应急操作之外，还可提供手柄式、推进式、保护罩式以及机械制动式等各种形式。
工作极限
不同阀芯机能的流量限制和工作压力之间的关系。数据测量按照 ISO 6403 标准，电磁铁工作温度为额定温度，供应电压为额定电压90%测得。并且使用了粘度为 36 cSt的矿物液压油，在温度为50 °C，过滤精度符合ISO 4406:1999 等级18/16/13条件下获取。
电磁铁
电磁铁通常由铁芯和线圈两部分组成。铁芯以螺纹形式安装在阀体内，并且包括浸在油中，可作无摩擦运动的衔铁。内部与回油管路油液接触，保证了散热效果。
线圈通过螺纹环固定在铁芯上，可作360°旋转，以适应可用的安装空间。
直流电磁阀电流和功率消耗
表中列出了不同型号直流线圈的电流和功耗值。采用交流电（50或者 60 Hz）供电时，需通过整流电路实现，可使用带桥式整流的“D”型插头。 但需要考虑功率极限的下降。
安装
具有弹簧对中和复位的阀可在任意方向安装； 不带弹簧，机械定位的RK型阀必须纵向轴水平安装。
阀可以通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的 值。如果平面度或者粗糙度达不到要求的 小值，则阀和安装面之间很容易发生油液泄露。
意大利迪普马DUPLOMATIC电磁阀订货型号：
DS3-TA23/11N-SD24K1
DS3-TA/11N-D24K1
DS3-TA/11N-A110K1
DS3-TA/11N-A230K1
DS3-TA02/11N-D24K1
DS3-TB/11N-D24K1
DS3-TB02/11N-SD24K1
DS3-TB02/11N-SD28K1
DS3-RK/11N-D24K1
DS3-RK/11N-A230K1
DS3-RK/11N-D220K1
DS3-RK/11N-A110K1
DS3-RSA4/11N-A00
DS3-S1/11N-A110K1
DS3-S1/11N-D24K1
DS3-S1/11V-SD24K7/W7
DS3-S2/11N-D24K1
DS3-S2/11N-A230K1
DS3-S3/11N-A110K1
DS3-S3/11N-A230K1
DS3-S3/11N-SD28K1
DS3-S3/11N-D24K1
DS3-S3/11N-D24K1/CM
DS3-S3/11N-D220K1
DS3-S4/11N-D24K1
DS3-S4/11N-A110K1
DS3-S4/11N-A230K1
DS3-SA2F/13N-D24K1/F
DS3-SA2/11N-D24K1
DS3-SA2/11N-A110K1
DS3-SA2/11N-A230K1


迪普马DUPLOMATIC电磁换向阀DS5系列
板式安装
ISO 4401-05 (CETOP 05)
高工作压力 320 bar
大流量 150 l/min
直动式底板安装方向控制阀，底板安装面符合ISO 4401(CETOP RP121H) 标准。
该阀提供三通或四通设计，并且根据油口排列具有各种可互换的阀芯。
阀体由高强度铸铁制造而成，阀体内铸有宽大的流道，以减少压力损失。采用了带有可互换线圈的湿式电磁铁）。
该阀可采用直流或者交流电磁铁。直流电磁铁也可采用交流供电。但需使用带桥式整流器的插头。
直流电磁换向阀DS5 可提供以下几种特殊形式：
带Y口底板外泄口
带平稳换向
带可调平稳换向
液压油
使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封(代号N)。
对于HFDR 油液（酯），使用FPM 密封（代号V）。
若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。
当工作油温高于80 °C 时，将会导致液压油和密封过快老化与变质。
请注意保持液压油稳定的物理和化学性能。
电磁铁
电磁铁通常由铁芯和线圈两部分组成。铁芯以螺纹形式安装在阀体内，并且包括浸在油中，可作无摩擦运动的衔铁。内部与回油管路油液接触，保证了散热效果。
线圈通过螺纹环固定在铁芯上，可旋转以适应可用的安装空间。
安装
具有弹簧对中和复位的阀可在任意方向安装；不带弹簧，机械定位的RK型阀必须纵向轴水平安装。
阀可通过螺钉或者螺栓安装在平面上。如果平面度或者粗糙度达不到要求的 小值，则阀和安装面之间很容易发生油液泄露。
电气插头
电磁阀提供时都不带插头。带K1型标准电气连接的线圈(DIN 43650)，插头可以单独订购。需要订购的插头订货型号见目录49 000。K2和K7型的连接形式，相应的插头不能单独提供。
意大利迪普马DUPLOMATIC电磁阀订货型号：
DS5-RK/12N-D24K1
DS5-RK/12N-A230K1
DS5-S1/12N-D24K1
DS5-S1/12N-A230K1
DS5-S20/12N-D24K1
DS5-S3/12N-D24K1
DS5-S4/12N-D24K1
DS5-S4/12N-A230K1
DS5-TA/12N-D24K1
DS5-TA/12N-A230K1
DS5-TA02/12N-D24K1
DS5-S2/12N-D24K1
DS5-S2/12N-A230K1
DS5-S3/12N-A110K1
DS5-S3/12N-D24K1
DS5-S3/12N-A230K1
DS5-SA2/12N-D24K1
DS5-SA2/12N-A230K1



意大利迪普马DUPLOMATIC电磁方向座阀DT03系列
板式安装ISO 4401-03 (CETOP 03)
高工作压力 250 bar
大流量 25 l/min
直动式方向控制阀带锥形阀座密封。
分为两通或者三通两种形式，且两通阀双向均可密封。
浸油式无渗漏电磁铁，可由直流和交流电源供电。
阀芯机能
-阀芯机能 “A”, “B”, “C”, “D”: 3通, 2位电磁阀。
-阀芯机能 “E”, “F”, “G”, “H”: 2通, 2位电磁阀。
技术参数 （在温度50°C，油液粘度36 cSt条件下测得）
大工作压力  250bar
大流量  25l/min
环境温度范围  -25...50℃
油液温度范围  -20...80℃
油液粘度范围  10 ÷ 400cSt
油液允许的高污染等级  根据 ISO 4406:1999 等级20/18/15
推荐油液粘度  25cSt
重量1.3kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封。对于HFDR 油液（酯），使用FPM 密封（代号V）。若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。当工作油温高于80 °C 时，将会导致液压油和密封过快老化与变质。
请注意保持液压油稳定的物理和化学性能。
电气性能
电磁铁
电磁铁通常由铁芯和线圈两部分组成。铁芯以螺纹形式安装在阀体内，并且包括浸在油中，可作无摩擦运动的衔铁。内部与回油管路油液接触，保证了散热效果。线圈通过螺母固定在铁芯上，可沿轴360°旋转，以适应空间需求。交流或者直流的同类型不同电压的线圈可以互换。
供电电压波动范围  ± 10% Vnom
负载率
电磁兼容性(EMC)  符合2004/108/CE
低压  符合2006/95/CE
保护等级：
绝缘等级 (CEI EN 60529)  IP 65
线圈绝缘 (VDE 0580)  H级
浸透  F级
电流和功率消耗
表中数据列出了不同线圈的消耗值。交流电源供电时，必须使用 “D” 型插头(内置整流器)和RAC线圈。整流电流通过桥式整流器提供，外置于或者集成在“D”型插头中，位于交流电源(24V  110V, /50 或者/60 Hz)和线圈之间。
线圈  24V-CC
电压  24V
20°C时电阻值  21.8?
电流消耗  1.10A
功率消耗  26.4W
线圈代码  1902051
切换时间
表中所示数据是在流量Q = 10 l/min，压力p = 210 bar工作条件下，使用温度为50°C，粘度为36 cSt的矿物油，并且供电电压为额定电压 90% 时测得的。
时间 (±10%)
得电打开  30 ms
断电关闭  50 ms
电气插头
电磁阀提供时都不带插头。插头须单独订购。
意大利迪普马DUPLOMATIC电磁阀订货型号：
DT03-3C/10-24V-CC


意大利迪普马DUPLOMATIC电磁阀DL3系列
板式安装
ISO 4401-03 (CETOP 03)
高工作压力 280 bar
大流量 50 l/min
直动式底板安装方向控制阀，底板安装面符合ISO 4401-03(CETOP RP121H) 标准
紧凑型减小了电磁铁尺寸，适用于微型动力单元，工程机械以及农业的应用。
阀体由高强度铸铁制造而成，阀体内铸有宽大的流道，以减少压力损失。采用了带有可互换线圈的湿式电磁铁。
该阀提供3通或者4通设计，并且根据油口位置具有各种可互换的阀芯。
该阀可采用直流或者交流电磁铁以及各种形式的电气连接，以满足各种各样的安装要求。
直流电磁阀使用保护罩式手动应急操作，从而确保在使用K7和K8插头时，达到IP69K 防护等级。
还可以提供锌镍镀层表面处理，确保抗盐雾能力达600小时。
液压油
使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封(代号N)。对于HFDR 油液（酯），使用FPM 密封（代号V）。若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。
当工作油温高于80 °C 时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。
工作极限
图中曲线反映了不同阀芯机能的流量限制和工作压力之间的关系。。
工作极限会由于4通阀处于3通工作状态，亦或者A口或B口封闭，或者无流量，而相应的有所降低。
数据测量按照ISO 6403 标准，电磁铁工作温度为额定温度，供应电压为额定电压90%测得。并且使用了粘度为36 cSt的矿物液压油，在温度为50 °C，过滤精度符合ISO 4406:1999 等级18/16/13条件下获取。
电磁铁
电磁铁通常由铁芯和线圈两部分组成。铁芯以螺纹的形式安装在阀体内，并且包括浸在油中，可作无摩擦运动的衔铁。内部与回油管路油液接触，保证了散热效果。
线圈通过螺纹环固定在铁芯上，可作+/- 90°旋转，以适应可用的安装空间。交流或者直流的同类型不同电压的线圈可以互换。
直流电磁阀电流和功率消耗
直流电源供电时，电流消耗保持在一个稳定的常值，本质上由欧姆定律决定：V = R x I
当阀采用交流电供电，并通过外置或内置在“D” 型插头中的整流电路实现，必须使用”R“线圈。
交流电磁阀电流和功率消耗
在交流电供电时，电磁铁会有一个消耗较高电流值（启动电流）的初始阶段（ 大运动）；行程中，电流值减小，直至行程结束时达到 小值（保持电流）。 表中显示了启动和保持阶段的消耗值。
安装
具有弹簧对中和复位的阀可在任意方向安装； 不带弹簧，机械定位的RK型阀必须纵向轴水平安装。
阀可以通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的值。
如果平面度或者粗糙度达不到要求的 小值，则阀和安装面之间很容易发生油液泄露。
意大利迪普马DUPLOMATIC电磁阀订货型号：
DL3-RK/10N-D24K1
DL3-S1/10N-D12K1
DL3-S1/10N-D24K1
DL3-S2/10N-D12K1
DL3-S2/10N-D24K1
DL3-S3/10N-D12K1
DL3-S3/10N-D24K1
DL3-S4/10N-D12K1
DL3-S4/10N-D24K1
DL3-SA2/10N-D12K1
DL3-SA2/10N-D24K1
DL3-TA/10N-D12K1
DL3-TA/10N-D24K1
