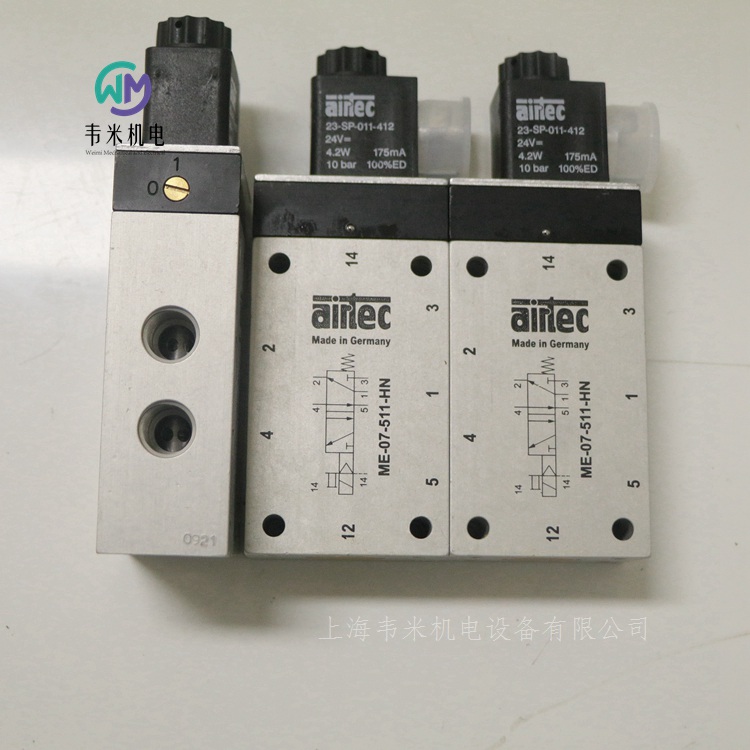

AIRTEC气动电磁阀ME-07-511-HN，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，库存，价格实惠；热诚欢迎新老客户咨询购买！

德国AIRTEC电磁阀M-22系列
技术特点
连接接口：G 1/2
标称尺寸：14mm
温度范围：-10°C+70℃
防护等级：IP 65
ATEX：可选
阀门型号：
二位三通
二位五通、三位五通
可用电压：
直流：12V、24V
交流：24V、115V、230V
介质：符合ISO 8573-1:2010要求的过滤、无油和干燥压缩空气，等级7:2:4Ω，无腐蚀性成分。
材料外壳：铝阳极氧化，密封件：NBR和POM，内部零件：
铝、不锈钢和Ms
根据EN 60529，防护等级IP 65
可提供符合2014/34/EU（ATEX）的版本
电动柱塞阀。接通电压后，阀门切换。阀门配备有手动应急操作，由螺丝刀操作完成。
M-22-310-HN-XXX
二位三通，单线圈，空气弹簧
MO-22-310-HN-XXX
二位三通，单线圈，机械弹簧
M-22-311-HN-XXX
二位三通，单线圈，机械弹簧
MO-22-311-HN-XXX
二位三通，单线圈，机械弹簧
ME-22-311-HN-XXX
二位三通，单线圈，辅助空气制动，机械弹簧
M-22-320-HN-XXX
二位三通，双线圈
ME-22-320-HN-XXX
二位三通，双线圈，辅助空气制动
M-22-510-HN-XXX
二位五通，单线圈，空气弹簧复位
M-22-511-HN-XXX
二位五通，单线圈，机械弹簧复位
ME-22-511-HN-XXX
二位五通，单线圈，辅助空气制动，机械弹簧
M-22-520-HN-XXX
二位五通，双线圈
ME-22-520-HN-XXX
二位五通，双线圈，辅助空气制动，机械弹簧
M-22-530-HN-XXX
三位五通，双线圈，中心位置关闭
M-22-533-HN-XXX
三位五通，双线圈，中心位置打开
订货时请注明电压；阀ME-22-311-HN-Q和ME-22-320-HN-Q适用于真空。
所以阀可以配防爆线圈。符合欧洲94/9/1EQ（ATEX）防爆标准。

德国AIRTEC阀岛RE-46
技术特点
工作连接：G1/8
标称宽度：6 mm
温度范围：-10°C…+50°C
信号：4至24
阀门型号：
2 x 3/2路、二位五通、3/3路
电气连接：
Multipol、AS接口、Profibus DP、Profinet RT/IRT、CANopen
温度范围-10°C…+50°C
介质过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，7:2:4?级，无腐蚀性成分。作为减损，压力露点必须至少比低环境温度低10°C。
材料外壳：铝阳极氧化，塑料，密封件：NBR
根据EN 60529，防护等级为IP 65
带有集电器连接、集成LED显示屏和保护电路的阀门/基板系统。阀端可在每个站上配备2 x 3/2通阀、5/2或5/3通阀。所有端口都可以从前面访问。
阀门终端交付时已完全组装和测试。阀门根据其功能进行布置。高位编号（KF-46-534-HN）安装在电气连接件上，低位编号（KV-46-210/2-HN）远离电气连接件安装，密封板（RE-46-V-EP）安装在连接件阀门后面。订购时必须其他顺序。
AIRTEC爱尔泰克阀岛
RE-46/04-G-M-1
RE-46/06-G-M-1
RE-46/08-G-M-1
RE-46/10-G-M-1
RE-46/12-G-M-1
RE-46/14-G-M-1
RE-46/16-G-M-1
RE-46/18-G-M-1
RE-46/20-G-M-1
RE-46/22-G-M-1
RE-46/24-G-M-1
RE-46/04-G-AS3
RE-46/08-G-AS3
RE-46/12-G-AS3

德国AIRTEC电磁阀KF-46系列
根据端子类型的工作连接
温度范围-10°C…+50°C
电压：24VDC ±10%
功耗：1.3W
防护等级：IP65
工作原理：2.5...8bar
标称宽度：4.5mm
介质过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，7:2:4?级，无腐蚀性成分。作为减损，压力露点必须至少比低环境温度低10°C。
材料外壳：铝阳极氧化，塑料，密封件：NBR，
内部零件：铝、不锈钢和Ms
额定电压24V DC，±10%
每磁铁功耗1.3 W
根据EN 60529，防护等级为IP 65
电动柱塞阀。接通电压后，阀门切换。阀门配备有应急锁定手动驱动装置。使用螺丝通过端子盖进行操作。
KF-46-210/2-HN-S12
2x二位二通，单线圈，空气弹簧复位，全部关闭
KF-46-310/2-HN-S12
2x二位三通，单线圈，空气弹簧复位，全部关闭
KF-46-312/2-HN-S12
2x二位三通，单线圈，空气弹簧复位，全部打开
KF-46-314/2-HN-S12
2x二位三通，单线圈，空气弹簧复位，1个位置打开，1个位置关闭
KF-46-510-HN-S12
二位五通，单线圈，空气弹簧复位
KF-46-511-HN-S12
二位五通，单线圈，机械弹簧复位
KF-46-520-HN-S12
二位五通，双线圈
KF-46-530-HN-S12
三位五通，中间位置关闭
KF-46-533-HN-S12
三位五通，中间位置通风
KF-46-534-HN-S12
三位五通，中间位置通风

德国AIRTEC电磁阀KM-10系列
技术特点
连接：G1/4
标称宽度：9 mm
温度范围：-10°C…+70°C
防护等级：IP 65
ATEX：可选
阀门型号：
二位五通、三位五通
可用电压：
直流：12V，24V
交流：24V、115V、230V
连接
KM-09:  G1/8
KM-10:  G1/4
标称宽度
KM-09:  6 mm
KM-10:  9 mm
温度范围-10°C…+70°C
介质过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，7:2:4?级，无腐蚀性成分。作为减损，压力露点必须至少比  低环境温度低10°C。
材料外壳：铝阳极氧化，塑料，密封件：NBR和POM，
内部零件：铝、不锈钢和Ms
根据EN 60529，防护等级为IP 65
可提供符合2014/34/EU（ATEX）的版本
电动柱塞阀。接通电压后，阀门切换。这些阀门配有闭锁式手动辅助执行机构。用螺丝刀驱动。
AIRTEC二位五通电磁阀
KM-10-510-HN
KM-10-511-HN
KM-10-520-HN
AIRTEC三位五通电磁阀
KM-10-530-HN
KM-10-533-HN
KM-10-534-HN

德国AIRTEC电磁阀KN-05、KN-55系列
技术特点
连接：G1/4，Namur
流量  780NL/min
压力范围  3...10bar
标称宽度：6 mm
温度范围：-10°C…+70°C
防护等级：IP 65
ATEX：可选
阀门型号：
3/2路、二位五通、3/3路
可用电压：
直流：12V，24V
交流：24V、115V、230V
介质过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，7:2:4?级，无腐蚀性成分。作为减损，压力露点必须至少比低环境温度低10°C。
材料外壳：铝阳极氧化，塑料，密封件：NBR和POM，
内部零件：铝、不锈钢和Ms
根据EN 60529，防护等级为IP 65
可提供符合2014/34/EU（ATEX）的版本。
电动柱塞阀。接通电压后，阀门切换。这些阀门配备有手动应急装置。用螺丝刀驱动。
KN-55型配备了防潮磁性线圈和磁铁上的附加密封。
包括安装螺钉、编码销和O型环。
KN-05-310-HN-xxx
KN-55-310-HN-xxx
二位三通，单线圈，空气弹簧复位，静止位置关闭
KN-05-311-HN-xxx
KN-55-311-HN-xxx
二位三通，单线圈，机械弹簧复位，静止位置关闭
KN-05-510-HN-xxx
KN-55-510-HN-xxx
二位五通，单线圈，空气弹簧复位
KN-05-511-HN-xxx
KN-55-511-HN-xxx
二位五通，双线圈，机械弹簧复位
KN-05-520-HN-xxx
KN-55-520-HN-xxx
二位五通，双线圈，空气弹簧复位
KN-05-530-HN-xxx
KN-55-530-HN-xxx
三位五通，中间位置关闭
KN-05-533-HN-xxx
KN-55-533-HN-xxx
三位五通，中间位置常开
-441 12VDC 4,2 W
-461 12V DC 2,2 W
-442 24V DC 4,2 W
-O42 24V DC 4,2 W
-462 24V DC 2,2 W
-O62 24V DC 2,5 W
-452 24VAC 7/4 VA
-456 115 VAC 7/4 VA
-457  230 VAC 7/4 VA

AIRTEC二位三通换向阀
KN-05-310-HN
KN-05-310-HNX-XXX
KN-05-310-HN-142
KN-05-310-HN-144
KN-05-310-HN-912
KN-55-310-HN
KN-05-311-HN
KN-55-311-HN
KN-05-311-HN+108-030-1160
KNE-05-511-PR-3493
AIRTEC二位五通换向阀
KN-05-510-HN
KN-05-511-HN
KN-55-510-HN
KN-55-511-HN
KN-05-520-HN
KN-55-520-HN
KN-05-511-HN-912
KN-05-520-HN-157
KN-05-520-HN-142
AIRTEC三位五通换向阀
KN-05-530-HN
KN-55-530-HN
KN-05-533-HN
KN-55-533-HN


德国AIRTEC电磁阀M-04系列
技术特点
连接：G1/8
标称宽度：4 mm
流量： 360Nl/min
温度范围：-10°C…+70°C
防护等级：IP 65
ATEX：可选
阀门型号：
3/2路
二位五通、三位五通
可用电压：
直流：12V，24V
交流：24V、115V、230V
介质过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，7:2:4?级，无腐蚀性成分。作为减损，压力露点须至少比低环境温度低10°C。
材料外壳：铝阳极氧化，塑料，密封件：NBR和POM，
内部零件：铝、不锈钢和Ms
根据EN 60529，防护等级为IP 65
可提供符合2014/34/EU（ATEX）的版本。
电动柱塞阀。接通电压后，阀门切换。这些阀门配有锁定手动辅助驱动装置。用螺丝刀驱动。
AIRTEC爱尔泰克二位三通电磁阀
M-04-310-HN
M-04-311-HN
M-04-320-HN
MO-04-310-HN
AIRTEC爱尔泰克二位五通电磁阀
M-04-510-HN
M-04-511-HN
M-04-520-HN
AIRTEC爱尔泰克三位五通电磁阀
M-04-530-HN
M-04-533-HN


德国AIRTEC电磁阀M-05系列
HN=手动修改。可在180°的范围内重定位。适用HN在端口2的同一侧提供标准阀门。
根据客户要求阀门不带接线盒时，标准线圈订货号的一位数字须在从1到4中改变。如果客户需要订购可选的接线盒，须分开订购。
设计与功能
订货时请注明电压。阀ME-05-312-HN适用于真空。
以下所有系列的阀可配防爆线圈，且符合欧洲94/9/1EQ(ATEX）防爆标准。
接口：G 1/8
通径： 6mm
材料：阀体:铝（阳极氧化)、密封圈:NBR和POM，内部零件:铝、不锈钢和黄铜。
防护等级：IP65根据标准EN 60529
AIRTEC二位三通电磁阀
M-05-310-HN
M-05-311-HN
M-05-311-HN+108-030-1065
M-05-320-HN
ME-05-311-HN
ME-05-311-HN-142
ME-05-312-HN
ME-05-320-HN
MO-05-310-HN
MO-05-311-HN
AIRTEC二位五通电磁阀
M-05-510-HN
M-05-511-HN
M-05-520-HN
AIRTEC三位五通电磁阀
M-05-530-HN
M-05-533-HN
M-05-534-HN

德国AIRTEC电磁阀M-07系列
HN=手动修改。可在180°的范围内重定位。适用HN在端口2的同一侧提供标准阀门。
根据客户要求阀门不带接线盒时，标准线圈订货号的一个数字须在从1到4中改变。如果客户需要订购可选的接线盒，须分开订购。
设计与功能
订货时请注明电压。阀ME-07-511-HN-Q，ME-07-520-hN-Q适用于真空。(-0.95...10barl-14...175psi),
以下所有系列的阀可配防爆线圈，且符合欧洲94/9/1EQ(ATEX)防爆标准。
接口： G1/4
通径： 9mm
温度范围： -10...70℃
材料:  阀体:铝（阳极氧化)，密封圈:NBR和POM，内部零件:铝、不锈钢和黄铜
防护等级: IP65根据标准EN 60529
AIRTEC二位三通电磁阀
M-07-310-HN
M-07-311-HN
M-07-311-HN+108-030-1065
M-07-320-HN
ME-07-311-HN
ME-07-312-HN
ME-07-320-HN
MO-07-310-HN
MO-07-311-HN
AIRTEC二位五通电磁阀
M-07-510-HN
M-07-511-HN
M-07-520-HN
M-07-520-HN+108-030-0026
M-07-511-HN+108-030-1160
M-07-511-HN+108-030-1065
M-07-511-HN-912
AIRTEC三位五通电磁阀
M-07-530-HN
M-07-530-HN+23-SP-011-427
M-07-533-HN
M-07-534-HN
M-07-530-HN+108-030-1067

德国AIRTEC电磁阀M-20系列
技术特点
连接：M5
标称宽度：3 mm
流量： 220NL/min
温度范围：-10°C…+70°C
防护等级：IP 65
ATEX：无
阀门型号：
二位五通、三位五通
重量：0.1kg  0.3kg
可用电压：
直流：12V，24V
介质过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，7:2:4?级，无腐蚀性成分。作为减损，压力点须至少比低环境温度低10°C。
材料外壳：铝阳极氧化，塑料，密封件：NBR和POM，
内部零件：铝、不锈钢和Ms
根据EN 60529，防护等级为IP 65
电动柱塞阀。接通电压后，阀门切换。这些阀门配备有手动应急操作。用螺丝刀驱动。
AIRTEC二位五通电磁阀
M-20-510-HN
M-20-520-HN
M-21-510-HN
VS-20-510
AIRTEC三位五通电磁阀
M-20-530-HN
M-20-533-HN

德国爱尔泰克AIRTEC电磁阀MC-20和MD-20系列
技术特点
连接：底板
标称宽度：3 mm
温度范围：-10°C…+70°C
防护等级：IP 65
压力：2.5...8bar
流量：220NL/min
接口：必须气路板安装
阀门版本：
二位五通、三位五通
可用电压：
直流：12V，24V
介质：根据ISO 8573-1:2010，7:2:4级，过滤、无油和干燥的压缩空气，无腐蚀性成分。作为减损，压力露点必须至少低于低环境温度10°C。
材料：外壳：铝阳极氧化，塑料，密封件：NBR和POM，内部零件：铝、不锈钢和Ms
保护等级：符合EN 60529的IP 65
电磁换向阀。接通电压后，阀门切换。阀门配有闭锁手动辅助执行机构。通过螺丝进行驱动。
底板安装用的安装螺钉和垫圈包含在交付范围内。
MC-20-510-HN-xxx
二位五通，单线圈，空气弹簧复位
MC-20-520-HN-xxx
二位五通，双线圈
MD-20-510-HN-xxx
二位五通，单线圈，空气弹簧复位，带排气扼流圈
MD-20-520-HN-xxx
二位五通，双线圈，带排气扼流圈
MC-20-530-HN-xxx
三位五通，中间位置关闭
MC-20-533-HN-xxx
三位五通，中间位置通风
-411  12VDC 1W
-412  24VDC 1W

德国AIRTEC电磁阀M-22系列
技术特点
连接接口：G 1/2
标称尺寸：14mm
温度范围：-10°C+70℃
防护等级：IP 65
ATEX：可选
阀门型号：
二位三通
二位五通、三位五通
可用电压：
直流：12V、24V
交流：24V、115V、230V
介质：符合ISO 8573-1:2010要求的过滤、无油和干燥压缩空气，等级7:2:4Ω，无腐蚀性成分。
材料外壳：铝阳极氧化，密封件：NBR和POM，内部零件：
铝、不锈钢和Ms
根据EN 60529，防护等级IP 65
可提供符合2014/34/EU（ATEX）的版本
电动柱塞阀。接通电压后，阀门切换。阀门配备有手动应急操作，由螺丝刀操作完成。
M-22-310-HN-XXX
二位三通，单线圈，空气弹簧
MO-22-310-HN-XXX
二位三通，单线圈，机械弹簧
M-22-311-HN-XXX
二位三通，单线圈，机械弹簧
MO-22-311-HN-XXX
二位三通，单线圈，机械弹簧
ME-22-311-HN-XXX
二位三通，单线圈，辅助空气制动，机械弹簧
M-22-320-HN-XXX
二位三通，双线圈
ME-22-320-HN-XXX
二位三通，双线圈，辅助空气制动
M-22-510-HN-XXX
二位五通，单线圈，空气弹簧复位
M-22-511-HN-XXX
二位五通，单线圈，机械弹簧复位
ME-22-511-HN-XXX
二位五通，单线圈，辅助空气制动，机械弹簧
M-22-520-HN-XXX
二位五通，双线圈
ME-22-520-HN-XXX
二位五通，双线圈，辅助空气制动，机械弹簧
M-22-530-HN-XXX
三位五通，双线圈，中心位置关闭
M-22-533-HN-XXX
三位五通，双线圈，中心位置打开
订货时请注明电压；阀ME-22-311-HN-Q和ME-22-320-HN-Q适用于真空。
所以阀可以配防爆线圈。符合欧洲94/9/1EQ（ATEX）防爆标准。

德国AIRTEC电磁阀MF-04系列
技术特点
标称宽度：3 mm
流量：  360NL/min
温度范围：-10°C…+70°C
防护等级：IP 65
阀门型号：
二位五通、三位五通
可用电压：
直流：12V，24V
交流：24V、115V、230V
连接接口：法兰位于（1、3和5）口和G1/8（2和4）口
介质过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，7:2:4?级，无腐蚀性成分。作为减损，压力点须至少比低环境温度低10°C。
材料外壳：铝阳极氧化和塑料
密封件：NBR和POM
内部零件：铝、不锈钢和Ms
根据EN 60529，防护等级为IP 65
重量：0.25kg  0.4kg
电动柱塞阀。接通电压后，阀门切换。这些阀门配有锁定手动辅助驱动装置。用螺丝刀驱动。
基板安装用安装螺钉和垫圈包含在交付范围内。
爱尔泰克AIRTEC二位五通电磁阀
MF-04-510-HN
MF-04-520-HN
爱尔泰克三位五通电磁阀
MF-04-530-HN
MF-04-533-HN

德国爱尔泰克AIRTEC阀岛RE-04系列
温度范围-10°C+70℃
介质：符合ISO 8573-1:2010要求的过滤、无油和干燥压缩空气，等级7:2:4Ω，无腐蚀性成分。
材料外壳：铝阳极氧化，密封件：橡胶
根据EN 60529，防护等级IP 65
阀门/基板系统，带有集电器连接、集成LED显示屏和保护电路。
根据EN 50022，阀端子可以法兰连接或安装在DIN导轨上。
阀门终端交付时已完全组装和测试。阀门根据其功能进行布置。高阶数字（MF-24-533-HN）连接至电气连接，低阶数字（MF-04-510-HN）
远程安装的锁定板（RE-04-V-EP）安装在远离连接的阀门后面。
订购时必须指定其他顺序。

德国爱尔泰克AIRTEC电磁阀MF-24系列
工作连接G1/8
标称宽度4 mm
温度范围-10°C+70℃
介质：符合ISO 8573-1:2010要求的过滤、无油和干燥压缩空气，等级7:2:4Ω，无腐蚀性成分。
材料外壳：铝阳极氧化，塑料，密封件：NBR和POM，内部零件：铝，不锈钢和Ms
额定电压24 V DC，±10%
每个磁体功耗2 W
根据EN 60529，防护等级IP 65
电动柱塞阀。接通电压后，阀门切换。阀门配备有锁定手动辅助驱动装置。驱动由螺丝刀完成。
MF-04-510-HN-412
二位五通，单线圈，空气弹簧复位
MF-24-520-HN-412
二位五通，双线圈，空气弹簧复位
MF-24-530-HN-412
三位五通，双线圈，空气弹簧复位，中间位置关闭
MF-24-533-HN-112
MF-24-533-HN-412
三位五通，双线圈，空气弹簧复位，中间位置打开


德国爱尔泰克AIRTEC电磁阀MF-07系列
技术特点
连接：底板，工作连接G1/4
标称尺寸：9-10 mm
温度范围：-10°C+70℃
防护等级：IP 65
阀门型号：
二位五通、三位五通
可用电压：
直流：12V、24V
交流：24V、115V、230V
连接底板和G1/4
温度范围-10°C+70℃
介质：符合ISO 8573-1:2010要求的过滤、无油和干燥压缩空气，等级7:2:4Ω，无腐蚀性成分。
材料外壳：铝阳极氧化，密封件：NBR和POM，内部零件：铝、不锈钢和Ms
根据EN 60529，防护等级IP 65
电动柱塞阀。接通电压后，阀门切换。阀门配备有锁定手动辅助驱动装置。驱动由螺丝刀完成。
底板安装的安装螺钉包含在交付范围内。
MF-07-510-HN-XXX
二位五通，单线圈，空气弹簧复位
MF-07-511-HN-XXX
二位五通，单线圈，机械弹簧复位
MF-07-520-HN-XXX
二位五通，双线圈，空气弹簧复位
MF-07-530-HN-XXX
三位五通，双线圈，空气弹簧复位，中心位置关闭
MF-07-533-HN-XXX
三位五通，双线圈，空气弹簧复位，中心位置打开


德国AIRTEC电磁阀MN-06系列
技术特点
连接：G1/4，Namur
标称宽度：6 mm
流量： 750NL/min
温度范围：-10°C…+70°C
防护等级：IP 65
ATEX：可选
阀门型号：
3/2路、二位五通、3/3路
重量：0.32kg  0.46kg
可用电压：
直流：12V，24V
交流：24V、115V、230V
介质过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，等级7:2:4?，无腐蚀性成分。作为减损，压力露点必须至少比最低环境温度低10°C。
材料外壳：铝阳极氧化，塑料，密封件：NBR和POM，
内部零件：铝、不锈钢和Ms
根据EN 60529，防护等级为IP 65
可提供符合2014/34/EU（ATEX）的版本。
电动柱塞阀。接通电压后，阀门切换。这些阀门配有锁定手动辅助驱动装置。用螺丝刀驱动。
包括安装螺钉、编码销和O型环
AIRTEC二位三通电磁阀
MN-06-310-HN
MN-06-311-HN
AIRTEC二位五通电磁阀
MN-06-510-HN
MN-06-511-HN
MN-06-520-HN
AIRTEC三位五通电磁阀
MN-06-530-HN

德国爱尔泰克AIRTEC电磁阀MI系列
技术特点
连接：ISO 5599/1
标称宽度：9 mm至14 mm
温度范围：-10°C+70℃
防护等级：IP 65
ATEX：可选
阀门型号：
二位五通，三位五通
可用电压：
直流：12V、24V
交流：24V、115V、230V
连接ISO 5599/1
标称
尺寸1:9 mm
尺寸2:13 mm
尺寸3:14 mm
温度范围-10°C+70℃
介质：符合ISO 8573-1:2010要求的过滤、无油和干燥压缩空气，等级7:2:4Ω，无腐蚀性成分。
材料外壳：铝阳极氧化，密封件：NBR和POM，内部零件：铝、不锈钢和Ms
根据EN 60529，防护等级IP 65
可提供符合2014/34/EU（ATEX）的版本。
电动柱塞阀。接通电压后，阀门切换。阀门配备有锁定手动辅助驱动装置。驱动由螺丝刀完成。
MI-01-510-HN-112
MI-01-511-HN-XXX
MI-02-510-HN-112
MI-02-511-HN-XXX
MI-03-510-HN-127
MI-03-511-HN-XXX
二位五通，单线圈，机械弹簧复位
MI-01-520-HN-XXX
MI-02-520-HN-XXX
MI-03-520-HN-XXX
二位五通，双线圈
MI-01-530-HN-XXX
MI-02-530-HN-XXX
MI-03-530-HN-XXX
三位五通，双线圈，中间位置关闭
MI-01-533-HN-XXX
MI-02-533-HN-XXX
MI-03-533-HN-XXX
三位五通，双线圈，中间位置打开

德国AIRTEC电磁阀MS-18系列
技术特点
连接：G1/8
标称宽度：1.4mm
流量： 56NL/min
温度范围：-10°C…+70°C
防护等级：IP 65
ATEX：可选
阀门型号：
3/2路
可用电压：
直流：12V，24V
交流：24V、115V、230V
介质过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，7:2:4?级，无腐蚀性成分。作为减损，压力点须至少比低环境温度低10°C。
材料外壳：铝阳极氧化，塑料，密封件：NBR和POM，
内部零件：铝、不锈钢和Ms
根据EN 60529，防护等级为IP 65
可提供符合2014/34/EU（ATEX）的版本。
电动阀座阀。接通电压后，阀门切换。这些阀门配备有手动应急操作。用螺丝刀驱动。
设计与功能
提动阀结构，弹簧复位，可持续通电。型号MSO(常开)）电磁阀供气口在3口。
在型号MS-18-310/n-HN和MSO-18-310/n-HN中，字母n表示阀的数量。n最大为6。
以下所有系列的阀可配防爆线圈，且符合欧洲94/9/1EQ(ATEX)防爆标准。
MS-18-310-HN
3/2路，单线圈，机械弹簧，静止位置关闭
MS-18-310/n-HN
3/2路，单线圈，机械式
爱尔泰克二位三通电磁阀
MS-18-310-HN
MS-18-310/2-HN
MSO-18-310/2-HN
MS-18-310/3-HN
MSO-18-310-HN
MSO-18-310/3-HN
MS-18-310/4-HN
MSO-18-310/4-HN
MS-18-310/5-HN
MSO-18-310/5-HN
MS-18-310/6-HN
MSO-18-310/6-HN

德国AIRTEC气动阀P-05系列
连接G1/8
标称宽度6 mm
温度范围-10°C…+70°C
介质过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，7:2:4?级，无腐蚀性成分。作为减损，压力露点须至少比低环境温度低10°C。
材料外壳：铝阳极氧化，密封：NBR和POM，
内部零件：铝、不锈钢和Ms
可提供符合2014/34/EU（ATEX）的版本。
气动柱塞阀。向阀门施加压力。
德国AIRTEC气动阀
P-05-310
P-05-311
P-05-312
P-05-320
P-05-320-Q
P-05-322
P-05-322-Q
P-05-510
P-05-511
P-05-520
P-05-520-Q
P-05-522
P-05-530
P-05-533
P-05-534

德国AIRTEC气动阀P-07系列
技术特点
连接：G1/4
标称宽度：9 mm
温度范围：-10°C…+70°C
ATEX：可选
阀门型号：
3/2路、二位五通、3/3路
介质过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，7:2:4?级，无腐蚀性成分。作为减损，压力露点须至少比低环境温度低10°C。
材料外壳：铝阳极氧化，密封：NBR和POM，
内部零件：铝、不锈钢和Ms
可提供符合2014/34/EU（ATEX）的版本
气动柱塞阀。向阀门施加压力。
德国AIRTEC气动阀
P-07-310
P-07-311
P-07-320
P-07-510
P-07-511
P-07-520
P-07-522
P-07-530
P-07-533
P-07-534

德国AIRTEC气动阀P-12
连接G1/2
标称宽度14 mm
温度范围-10°C…+70°C
介质过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，7:2:4?级，无腐蚀性成分。作为减损，压力露点须至少比低环境温度低10°C。
材料外壳：铝阳极氧化，密封：NBR和POM，
内部零件：铝、不锈钢和Ms
可提供符合2014/34/EU（ATEX）的版本。
气动柱塞阀。向阀门施加压力。
德国AIRTEC气动阀：
P-12-310
P-12-320
P-12-322
P-12-510
P-12-511
P-12-520
P-12-522
P-12-522-Q
P-12-530
P-12-533
P-12-534

德国AIRTEC快速排气阀SE系列
温度范围-10°C…+70°C
介质过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，7:2:4?级，无腐蚀性成分。作为减损，压力露点须至少比低环境温度低10°C。
材料外壳：铝阳极氧化，密封件：NBR
可提供符合2014/34/EU（ATEX）的版本。
从控制阀流向1的空气流向2（油缸连接）畅通无阻。
当控制阀切换至排气时，1变为无压状态。快速排气阀将流量从2切换到3.d。h、 气缸中的空气在3点时直接向外流动。
可在3时使用消音器以降低噪音。为避免积聚压力，消音器应足够大。3处的螺纹大于2和1处的螺纹。
德国爱尔泰克AIRTEC快速排气阀型号：
SE-12
SE-14
SE-18

德国AIRTEC爱尔泰克机械阀E-25系列
技术特点
连接：M5
标称宽度：2 mm
温度范围：-10°C…+70°C
工作原理：0...12bar
流量：80nl/min
重量： 0.5kg
阀门版本：
二位三通弹簧复位
设计与功能
型号ER-25-310和ER-28-310:进气口1必须作为进气用。
型号ER-18-310和ER-18-510:所有进气口可互换。
用于真空(-0.95 ... 12 bar/-14…175 psi)，订货号:E-18-310-Q和E-18-510-Q.
操作：
柱塞、滚柱杆、，
带怠速回位的滚轮杆，手动杆
介质
根据ISO 8573-1:2010，7:2:4级，过滤、无油和干燥的压缩空气，无腐蚀性成分。作为减损，压力露点必须至少低于低环境温度10°C。
材料
外壳：铝阳极氧化，密封件：橡胶，内部零件：不锈钢和Ms，杆：不锈钢（E），塑料（ER，EL），辊：不锈钢（ER）、塑料（EL），杠杆：Ms
机械操作阀座阀。
二位三通换向阀
E-25-310
二位三通，单线圈，机械弹簧，驱动柱塞
ER-25-310
二位三通，单线圈，机械弹簧，驱动辊杆
EL-25-310
二位三通，单线圈，机械弹簧，驱动辊杆
EH-25-310
3/2路，单线圈，机械弹簧，驱动手柄

德国AIRTEC爱尔泰克E-28系列
技术特点
连接：G1/8
标称宽度：4 mm
温度范围：-10°C…+70°C
工作压力：0...12bar
流量：210Nl/min
6bar时的换挡力：16/9N
重量：0.06kg
ATEX：可选
阀门版本：
二位三通
设计与功能
型号ER-25-310和ER-28-310:进气口1必须作为进气用。
型号ER-18-310和ER-18-510:所有进气口可互换。
用于真空(-0.95 ... 12 bar/-14…175 psi)，订货号:E-18-310-Q和E-18-510-Q.
操作：
手动、滚轮杆
介质：过滤、无油和干燥的压缩空气，符合ISO 8573-1:2010，7:2:4?级，无腐蚀性成分。作为减损，压力露点必须至少低于低环境温度10°C。
材料外壳：铝阳极氧化，密封件：橡胶，内部零件：铝、不锈钢和Ms，活塞，杠杆：不锈钢，辊：根据指令2014/34/EU，无潜在火源的塑料产品，适用于危险区域。
机械操作阀座阀。
E-28-310
3/2路，单线圈，机械弹簧，驱动柱塞
ER-28-310
3/2路，单线圈，机械弹簧，驱动辊杆

AIRTEC气动电磁阀ME-07-511-HN
