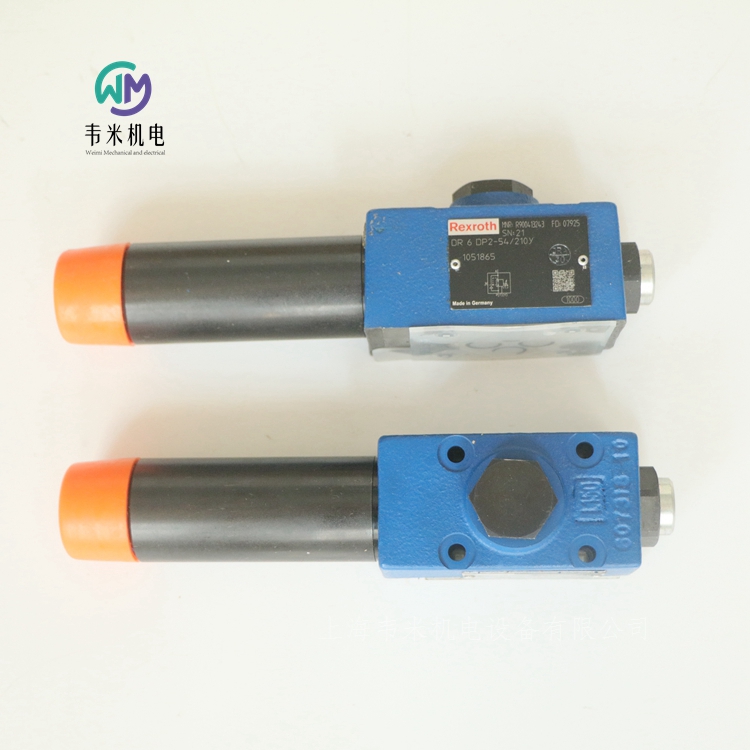

力士乐减压阀DR6DP2-54/210Y，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，库存，价格实惠；热诚欢迎新老客户咨询购买！
力士乐REXROTH用于高频响阀的阀放大器
0811405061 VT-VRRA1-537-2X/V0
0811405060 VT-VRRA1-527-20/V0
0811405069 VT-VRRA1-527-20/V0/KV-AGC
组件系列 2X
模拟，欧洲板卡格式
适用于以下类型的阀：4WRPH 10…L-2X
闭环控制的末级
位置闭环控制带 PID 特性
具有较短驱动时间的快速激励和快速断电
选通输入
防短路输出
可调节的零电位
实际值电缆的电缆断裂识别
放大器板卡只有在断电后才能进行插拔。
与天线、无线电系统的距离必须至少为 1 m。
切勿在电源电缆附近铺设线圈和信号线。
我们建议使用屏蔽电缆作为信号线和线圈导线。
电缆屏蔽必须集中连接至电气柜，长度越短越好。
不得将阀线圈连接至自震荡二极管或其它保护电路。
电缆长度和横截面必须遵照技术数据中的规定。
接线信息
电源零位 b2 和控制零位 b12 或 b14 或 z28 须单独通向中心接地（零点）。
力士乐REXROTH用于高频响阀的阀放大器
VT-VRRA1-527-2X/V0/2STV 0811405063
组件系列 2X
模拟，欧洲板卡格式
适用阀：
4WRL 10…35 V/V1…M-3X...
4WRL 10…35 E/W…S-3X…
4WRL 10…25 V/V1…M-3X…-750
3WRCB 25…50…M-1X…
特征
闭环控制的末级
位置闭环控制带 PID 特性
具有较短驱动时间的快速激励和快速断电
选通输入
防短路输出
可调节的零电位
实际值电缆的电缆断裂识别
力士乐REXROTH电气放大器
类型
0811405074 VT-VRPA1-527-20/V0/RTS-2/2V
0811405102 VT-VRPA1-537-10/V0/PV-RTP
0811405062 VT-VRPA1-537-20/V0
0811405064 VT-VRPA1-527-20/V0/PO-IS
特点
适合控制带正遮盖的先导式方向控制阀
带有附加电子板卡（子卡）的放大器
用于安装在 19 英寸机 遮盖阀芯架上的欧洲制式的模拟放大器
可控输出级
选通输入
防短路输出
零位可设置 阀零位
实际值电缆的电缆断连检测
带有 PID 调节的位置控制
斜坡功能
通过差动输入进行外部电压控制的斜坡时间设置
可关闭的斜坡功能
放大器板卡只有在断电后才能进行插拔。
与天线，无线电设备系统的距离必须足够（> 1 m）。
切勿在电源电缆附近铺设线圈和信号线。
我们推荐使用屏蔽电缆作为信号线和线圈导线。
电缆屏蔽必须集中连接至控制柜，长度越短越好。
不能将阀线圈连接至自震荡二极管或其它保护电路。
力士乐REXROTH电气放大器
放大器类型 VT-VRPA1-527-2X/V0/RTS-2STV
材料编号0811405073
放大器类型 VT-VRPA1-527-20/V0/2/2V
材料编号0811405076
R900779644 VT-MRPA1-100-11/V0/0
用于带电气位置反馈和正遮盖的先导式方向控制阀
4WRL 10...35 E/W...-3X...
配套的板卡插槽：
开放式板卡插槽 VT 3002-1-2X/32F
适合控制带正遮盖的先导式方向控制阀
带有附加电子板卡（子卡）的放大器
用于安装在 19 英寸机 遮盖阀芯架上的欧洲制式的模拟放大器
可控输出级
选通输入
防短路输出
零位可设置 阀零位
实际值电缆的电缆断连检测
带有 PID 调节的位置控制
斜坡功能
通过差动输入进行外部电压控制的斜坡时间设置
可关闭的斜坡功能
力士乐REXROTH比例压力阀、比例流量阀和调节阀的阀放大器
VT-VRPA1-537-1X/V0/...
0811405097 VT-VRPA1-537-10/V0/PV
0811405104 VT-VRPA1-537-10/V0/QV-RTP
组件系列 1X
模拟，欧洲板卡格式
适用于以下类型的阀：DBEB10Z、DREB10Z、DBETBX、4WRP10EA
闭环控制的末级
位置闭环控制带 PID 特性
具有较短驱动时间的快速激励和快速断电
选通输入
防短路输出
可调节的零电位和灵敏度
实际值电缆的电缆断裂识别
放大器板卡只有在断电后才能进行插拔。
与天线、无线电系统的距离必须至少为 1 m。
切勿在电源电缆附近铺设线圈和信号线。
我们建议使用屏蔽电缆作为信号线和线圈导线。
电缆屏蔽必须集中连接至电气柜，长度越短越好。
不得将阀线圈连接至自震荡二极管或其它保护电路。
电缆长度和横截面必须遵照技术数据中的规定。
接线信息
电源零位 b2 和控制零位 b12 将被桥接。
如果供电设备 < 1 m 远，直接接到 DIN 连接器。
如果距离 > 1 m，则将控制零位单独接地。
力士乐REXROTH用于高频响阀的阀放大器
VT-VRPA2-537-1X/V0/RTP
0811405120 VT-VRPA2-537-10/V0/RTP
0811405119 VT-VRPA2-527-10/V0/RTP
组件系列 1X
模拟，欧洲板卡格式
适用于以下类型的阀：4WRP 10
闭环控制的末级
位置闭环控制带 PID 特性
具有较短驱动时间的快速激励和快速断电
选通输入
防短路输出
可调节斜坡时间、灵敏度和零电位
实际值电缆的电缆断裂识别
力士乐REXROTH用于比例压力阀和比例流量控制阀的阀放大器
VT-MSPA1-508-1X/V0
0811405126 VT-MSPA1-508-10/V0
组件系列 1X
模拟，模块化设计
适用阀门：
DBETX-1X...-8、DRE10Z-1X...-8、DRE6X-1X...-8、DBE6X...1X...-8、DBE10Z-1X...-8
特点
适用于控制不带电气反馈的直动式比例阀
设计：用于卡在承载轨上的模块
控制值电压 0...+10 V 的差动输入
斜坡函数发生器上斜坡和下斜坡可以单独设置
零位电位计
脉冲调制输出级
LED 显示：
电源电压
准备就绪
斜坡"关"
可拆卸电气接线排
力士乐REXROTH用于比例压力阀和比例流量控制阀的阀放大器
VT-SSPA1-508-2X
0811405144 VT-SSPA1-508-22/V0
0811405145 VT-SSPA1-525-2X/V0/I
0811405162 VT-SSPA1-508-22/V0/I
R901024331 VT-SSPA1-5-11/V0/0-24
组件系列 2X
模拟，连接器设计
适用阀门：
DBETX-1X...-8、DRE10Z-1X...-8、DRE6X-1X...-8、DBE6X...1X...-8、DBE10Z-1X...-8
差动输入
可调节斜坡时间、灵敏度、零电位和颤振频率
24 V 工作电压
放大器用于控制不带电气位置控制的比例阀。
它直接连到阀门的线圈插头。控制侧（UB，控制值）上的连接电缆通过电缆束线圈引导和连接。
LED 发出可用电源电压的信号。视放大器类型而定，将控制值预设为电压 0...10 V 或电流 4...20 mA。
控制值可以通过阀零位电位计和灵敏度电位计进行调节。如果是电压规格，可用差分输入。
此外，控制值可以通过斜坡引导。
为适应特殊的应用场合，颤振电流振幅电位计采用了多变的设计。
交付时，颤振电流振幅电位计已设置为佳值，以便只有在上述特殊情况下才有必要进行另一次调节。
力士乐REXROTH板卡插槽
VT 3002-2X
板卡插槽可用于欧洲格式下欧式电子板卡的简易安装和布线，比如在电气柜中
可用螺丝固定或固定在礼帽式导轨上
可以使用附加适配器安装在礼帽式导轨的垂直位置（包括在交付范围内）
稳态基础
用控制杆进行卡锁和弹出
通过螺钉端子进行连接
力士乐REXROTH用于 A10VSO 轴向柱塞变量泵 SYDFE1 控制的外部控制电子元件
VT 5041
R901263598 VT5041-31/2-0
R900579497 VT5035-17/
组件系列 3X
模拟，欧洲板卡格式
压力和流量控制系统 SYDFE1（元件系列 1X、2X 和 3X）的内装部分用于通过 VT-DFP…2X 型阀门控制带 SYDFE1 控制的轴向柱塞变量泵 A10VSO...
实现 SYDFE1 控制、压力和摆动角控制、可选功率限制的电子功能
压力控制器油路可以调节并切换为两个现有液压油体积（执行机构和管路）
用于压力和转角控制器的小值发生器
取决于压力的泄漏补偿（可以关闭）
可转换的压力反馈输入（电流、电压、范围）
面板上工作状态的 6 个 LED 显示
面板上实际转角值的显示仪器（可选）
带内部或外部控制值预设的功率限制（可选）
模拟控制电子元件 VT5041-3X... 设计为欧洲格式的的插入卡。每个都标配一个压力和转角的控制值输入端（功率限制，可选）。实际压力值由一个压力传感器记录。泵上的位置传感器记录实际转角值。记录的实际值在放大器和中进行处理，并与的控制值进行比较。小值发生器确保只有分配给所需工作点的控制器或自动激活。小值发生器的输出信号成为阀控制环的控制值。
通过合适的控制值，可以自动激活可选的功率限制。可以在内部或外部功率控制值。必要时通过小值发生器限制转角控制值。可以在插口 7 上测量得到的转角控制值。
实际阀值（阀芯位置）由一个感应式位置传感器记录。振荡器/解调器电路负责信号的处理。在阀芯位置控制器中生成并进一步处理控制偏差。阀门控制器的输出信号形成自计时电流输出级的控制值，该值控制阀门的比例线圈。
控制电子元件具有故障消息输出端，出现错误时，其电压为 0 V（= 低活性）。同时“Err.”LED 亮起。根据跳线 J1 的配置，可以利用错误消息使阀输出级断电。
导致故障消息：
内部电源错误
压力实际值大于允许的系统压力
（插口 2： p实际 > 11.5 V）
接口 26c 上缺少启用信号
电缆断裂或超出转角反馈范围
电缆断裂或超出阀芯反馈范围
“压力传感器”电缆断裂（设置为 4 - 20 mA，0.5 - 5 V 和 1 - 10 V 时）
控制错误（控制偏差 x 控制器增益）大于 4 V 的时间超过 1 秒 (40 %)
出现错误时，可以对电子元件进行配置，以使输出级断电，并将阀芯推入其机械终端位置。这样，泵将向回摆动。只能通过复位启用信号进行错误确认。
力士乐REXROTH供电模块
类型 VT 11006，VT 11116
供电模块提供两种稳定电压。用于为外部电气执行机构供电。
VT 11006-1X：24 V / ±15 V
VT 11116-1X：24 V / ±10 V
开关模式的电源设备
电压反极性保护
通过 LED 显示的功能控制
输出电压在电气上与工作电压隔离
注意事项
供电模块不能抵抗持续的短路！
一路输出电压发生过载时，第二路输出电压也会降低！
连续运行多个相邻模块且温度高于 40 °C 时，模块之间的空间必须保持为 ≥ 20 mm！
德国力士乐REXROTH放大器供电模块订货号和型号：
R900010937 VT11006-12
R900010938 VT11015-11
R900019681 VT11017-11
力士乐REXROTH用于不带电气位置反馈的比例阀的阀放大器
VT-MSPA
R901439034 VT-MSPA1-20/A5/000/000
R901439037 VT-MSPA2-20/A5/000/000
R901439037 VT-MSPA2-21/A5/000/000
R901439038 VT-MSPA2-21/F5/000/000
R901439036 VT-MSPA1-2X/F5/000/000
R901061664 VT-MSPA2-200-1X/V0/0
R901142366 VT-MSPA1-200-1X/V0/0
R901010980 VT-MSPA2-1-1X/V0/0
R901197784 VT-MSRA1-1-1X/V0/0
0811405106 VT-MSPA2-525-10/V0
R900249810 VT-MSPA1-50-1X/V0
组件系列 2X
适用于控制不带电气位置反馈的比例阀和泵控制件
多种力士乐工业液压阀门可供选择
设备中所存储阀门的特性曲线
通过按钮优化阀门
控制值输入 0 ... ±10 V 或 4 ... 20 mA
工作电压的反向极性保护
斜坡发生器上斜坡和下斜坡可以单独调节
零电位设置
控制值调节
特性曲线发生器
定时功率输出级
防短路输出
LED 状态显示
测量插口适用于：实际电流值、内部电流控制/设置
所有阀门参数可调节
一般信息
这些放大器模块适于装配在礼帽式导轨上。通过 3 个张力弹簧插头建立电气连接。电源电压为 24 VDC。
供电设备
内部供电设备随附了接通电流限制器以防止出现电流峰值。此外，还集成了反向极性保护功能。
控制值，控制值加法器
"内部控制值" 包括：
"外部控制值"，连接在差分放大器 (2) 的输入处
零位偏移，标准设置中的 "Z/B" 可调节
在压力阀中，正控制值会使阀门处的压力增加。
对于 4W...1) 型号阀门，下列内容适用：
通过线圈 B，0 - +10 V 或 12 - 20 mA 的控制值使阀中流体从 P 流向 A，从 B 流向 T。
通过线圈 A，0 - -10 V 或 12 - 4 mA 的控制值使阀中流体从 P 流向 B，从 A 流向 T。在专家设置中，控制值极性变化是可能的 [5]（请参阅操作说明 30232-B）。
在正常运行时，可以在 "V" 测量插口处测量 "内部控制值"。
斜坡
斜坡限制控制值的倾斜。
您可以在一个斜坡所有斜坡均为一个时间，默认值）和 4Q/2Q 斜坡（斜坡的时间不同）之间选择。4Q/2Q 斜坡时间在专家设置中设置。特性曲线发生器不影响斜坡时间。
控制值衰减器 "G"
利用控制值衰减器可以降低控制值。
特性曲线发生器
在特性曲线发生器中，预设阀门特性曲线可以调整到实际液压和控制技术条件。
可以在专家设置中调节以下内容：
先导电流 "B"
阶跃 "S"
大电流 "G"（VT-MSPA2 可分别用于 A 和 B）
电流控制器
将对线圈电流进行记录，并在电流控制器中将其与控制值进行比较，然后补偿差异。
时钟发生器
时钟发生器会产生输出级的时钟频率 "f"。使用力士乐阀门，时钟频率有时随控制值和/或工作电压而变化。
功率输出级
电流输出级产生比例阀的定时线圈电流。线圈电流被限制为
每次输出的大允许电流，具体取决于设定阀门。输出级为防短路设计。如出现内部干扰信号或启用缺失时，输出级将关闭。
数字输入
输入 DI 可设置到四个不同的功能：
1. 启用（出厂设置）
2.VT-MSPA1 1) 不带功能
2.VT-MSPA2 控制值极性变化
3.斜坡开/关
4.单个或相位斜坡
数字输出
若无电缆中断、内部错误，且 UB ≥ UB 小，则设备会通知准备就绪。
阀门类型 4WRPH6…SO855，开关位置 0-5：
控制值 ±10 V
数字输入端 2，控制值极性变化
力士乐REXROTH斜盘倾角传感器
装配件组件 VT-SWA-1
R900913641 VT-SWA-1-13/DFEE
R900868651 VT-SWA-1-13/SYDFEE
组件系列 1X
在 SYDFEE、SYDFEC、SYDFED、SYDFEn 和 SYDFEF系统（带集成电子元件的系统）中使用，用于测量 A10V(S)O…DFE… 型泵的转角并将测量值转换为电信号
使用霍尔效应传感器无触点测量转角
包括磁座和壳体中带有集成电子元件的传感器
R900868651 VT-SWA-1-1X/SYDFEE
用于带集成电子元件的 SYDFEE、SYDFEC 和 SYDFEn 系统的斜盘倾角传感器
（包含传感器和评估电子元件、磁座和内置部件的完整装配件组件）
适用于 18 - 180 所有规格的泵 A10V(S)O..DFE。
力士乐REXROTH用于 A4VS... 轴向柱塞泵（带有 HS4 可变排量）和 A2V... 轴向柱塞泵（带有 EO4 可变排量）的数字闭环控制电子元件
VT-VPCD
组件系列 1X
数字，欧洲板卡格式
用于摆动角和压力控制，以及轴向柱塞变量泵的功率限制
可能的产品替代 VT-HPC。
特点
带 HS4 控制的控制系统由以下装配件组成：
具有 4WRE6-2X/822 附带比例阀的 A4VS…HS4 轴向柱塞泵，包括用于转角和阀位置检测的位置传感器
在记录系统压力时推荐使用的压力传感器 HM20-2X
VT-VPCD 控制电子元件可实现 HS4 控制所需的全部电气功能带 EO4 控制的控制系统由以下装配件组成：
具有附带比例阀的 A2V...EO4 轴向柱塞泵（壳体和/或安装泵），包括用于转角和阀位置检测的位置传感器
在记录系统压力时推荐使用的压力传感器 HM20-2X
VT-VPCD 控制电子元件可实现 EO4 控制所需的全部电气功能参数通过串行接口进行设置。用户特定的数据可被完全复现，并会受到保护以防无意的或未经授权的调整。
用于调用预设参数的数字输入
转角和压力控制值的斜坡时间
控制值和实际值的模拟输入
选通输入和综合故障输出
两个感应测量系统的振荡器/解调器
定时，流量可控输出级
内部电源电压的切换电源设备
功能和状态显示 LED
可通过显示屏和/或 Bodac 配置的 2 个测量插口
串行接口 RS 232
通过局部总线，多可互连 32 个控制电子元件进行参数设置和诊断
大小的选择（A4VS…HS4 的大小从 40 到 1000，A2V…EO4的大小从 500 到 1000）和参数化通过 BODAC 进行
泵 A4VHO 450 HS4 的参数设置
阀位置控制器
带附属转角控制器的压力控制器
可设置功率限制的参数
泄漏补偿
主/从能力
系泊能力
示波器功能
可设置测试输出的参数
诊断显示
德国力士乐REXROTH柱塞泵放大器订货号和型号：
R901044346 VT-VPCD-1-18/V0/1-0-1
R901089559 VT-VPCD-1-16/V0/1-P-1
0811405159 VT-VPRAP1-540-10/V0/SI
R901254694 VT-HNC100-1-3X/N-I-00/000
R901227616 VT-HACD-3-2X/P-I-00/000
力士乐REXROTH比例流量阀的阀放大器
VT-VRPA1-151-1X
R901057060 VT-VRPA1-151-11/V0/0
R901057060 VT-VRPA1-151-12/V0/0
R900952204 VT-VRPA1-51-11
组件系列 1X
模拟，欧洲板卡格式
用于阀：2FRE 10、2FRE 16
差分输入，可从电压输入转换到电流输入
两个非绝缘控制值输入
选通输入和“斜坡关闭”输入
振幅、零电位和可调节斜坡时间
工作电压反向极性保护
控制值和理论值的输出
“准备就绪”的 LED 显示
限制和位置控制器
从斜坡发生器进行输出时，控制值电压将到达“Gw”电位计，该电位计可通过面板使用并用作衰减器。也可用于设定阀门的大充液流量。下游限幅器将控制值限制为 105 ％ 至 -5 ％（例如，在过大的控制值电压下或通过对电位计的零位“Zw”和基本值“Gw”进行调整），以防止阀芯冲撞机械终端位置。限幅器的输出信号是位置控制值，该值将提供给 PID 控制器并通过输出级提供给板卡面板上的测量插口“w”以及连接器板 X1 的 端口 28c（斜坡和限幅器后的控制值）。控制值测量插口“w”的 +6 V 电压与 +100 % 的控制值相对应。PID 控制器针对 DBRTE 和 FRE 阀门已特别进行优化。在控制器中，位置控制值与实际位置值将会进行比较；如果存在差异，相应的控制输出将前馈至电流输出级控制阀门比例电磁铁的输出信号。
位置检测
位置传感器电子元件包括具有用于控制感应式位置传感器的下游驱动器的振荡器和用于分析位置传感器信号（理论值）的解调器。振荡器频率大约为 2.5 kHz。感应式位置传感器必须作为带有“中间”传感的节流回路进行连接。位置传感器电子元件在工厂已调节。较长的线或电容式位置传感器的线可能需要重新调整零位（通过电位计“Zx”）。可在实际值测量插口上测量理论值（对应于阀芯位置）。
注意：
与控制值相比，实际值信号会为以反向形式输出。100 % 路径在理论值测量插口和连接器板 X1 的端口 32a 处对应为 -6 V。
选通输入
通过选通输入 20a 处的 > 10 V 信号，启用输出级和 I 控制器（由面板上的 LED 黄色灯指示）。通过设置跳线 X3，使用选通输入的信号即可单独地启用它们。之后的转换输入将无效。
[ ] = 对电路图的赋值
使用外部时间电位计时，斜坡时间的内部电位计必须设置为大值（“t1”和“t2”测量插口处电压约为 20 mV）。当外部电位计的电阻值与内部电位计（约为 500 kΩ）的电阻值并联时，大斜坡时间将会减小。在这种情况下，将不能单独设置上升向下斜坡的斜坡时间。
通过应用 > 10 V 的电压到“斜坡关闭”转换输入或设置插入式跳线 X4，将斜坡时间设置为小值（约 15 ms）。之后的转换输入将无效。小值对于两个方向均为有效。
斜坡时间的计算
跳线 X9 插头（斜坡时间“短”）
跳线 X8 插头（斜坡时间“长”）
下列内容适用：
U = 测量插口处电压以伏特为单位“t1”或“t2”
t= 上升和向下斜坡的斜坡时以秒为单位
斜坡功能
下游斜坡发生器 [3] 根据给定的阶跃式输入信号产生斜坡形状的输出信号。可使用面板上的“t1”（上升斜坡）和“t2”（向下斜坡）电位计对输出信号的时间常量（斜坡时间）进行调整。大的斜坡时间指的是 100 % 的控制值阶跃，视跳线设置 (X8，X9) 而定，该时间可能是约 5 s 或 50 s。如果将小于 100 % 的控制值阶跃转换为斜坡发生器输入，则斜坡时间将相应缩短。可以在“t1”（上升斜坡）和“t2”（向下斜坡）的测量插口处检查当前斜坡时间。
供电设备
应用工作电压后，内部供电设备将会产生与测量零位（M0）相比 ±9 V 电压。根据对负载零位（L0）的测量，其提高+9 V。电压 +9 V 和 -9 V（-9 V 对应于 L0）向连接器板 X1 流入并于使用于外部（例如用于控制值电位计）。大负载能力为 25 mA。
准备就绪
如果满足以下条件，放大器板卡将准备就绪：
工作电压 > 20 V
内部电源电压不对称
位置传感器线无电缆中断
线圈导线无短路
“准备就绪”状态通过面板上的绿色 LED 指示。
控制值
控制值电压直接由供电设备 [6] 的调节电压 +9 V 或通过外部控制值电位计。对于“控制值 1”输入，+9 V ? +100 %，对于“控制值 2”输入，+6 V ? +100 %。控制值输入的参考点 1 和 2 始终为 M0 (18ac)。控制值输入 3 为差分输入（0 至 +10 V）。可通过将跳线设置为电流输入（0 至 20 mA 或 4 至 20 mA）进行配置。如果控制值由具有不同参考电位的外部电子元件，则必须使用差分输入。
断开或连接控制值电压时，确保在任何情况下两根信号线都同时与输入断开，或者同时与之相连。所有控制值在前馈之前都将根据其绝对值和符号进行累加。使用“Zw”电位计可以补偿控制值分压中的偏移电压。
力士乐REXROTH比例方向阀的阀放大器
VT-VRPA2-1-1X, VT-VRPA2-2-1X
R900979887 VT-VRPA2-1-11/V0/T1
R900979885 VT-VRPA2-1-11/V0/T5
R900979887 VT-VRPA2-1-12/V0/T1
R900979889 VT-VRPA2-2-1X/V0-T1
组件系列 1X
模拟，欧洲板卡格式
用于阀：4WRE
电压和电流的差分输入
四个可调用控制值输入、斜坡时间输入
用于选通、斜坡、改变极性和控制值启用的数字输入
带有 5 个斜坡和相位识别的型号 T5
可调节斜坡时间、阶跃电平和大线圈电流
工作电压反向极性保护
可通断的测量插口（型号 T5）
“准备就绪”输出
供电设备带直流/直流转换器，不带提高零点
可通过闭合跳线 J3 使上述斜坡时间增加十倍。
特性曲线发生器
可使用可调节特性曲线发生器单独设置正信号和负信号的阶跃电平和大值，并根据液压要求进行调节。穿过零电位的特性曲线的实际发展不是阶跃式的，而是线性的。
限幅器
内部控制值被限制在约公称范围的 ±110 %。
振荡器
振荡器生成感应式位置传感器的控制信号。
解调器
解调器根据位置传感器信号提供阀芯位置的实际值信号。100 % ? 10 V
位置控制器
位置控制器以阀门特定的方式进行优化。
功率输出级
电流输出级产生比例阀的定时线圈电流。该线圈电流被限制在每输出 2.5 A 至 2.8 A 之间。输出级输出具有防短路功能。出现内部故障信号或使能信号缺失时，输出级将被断电。
故障识别
监控位置传感器电缆的目的是发现主侧电缆中断和短路，以及输出级的过电流。
电流和电压输入之间不进行切换。输入始终可用。
控制值启用
可以启用四个控制值信号“w1”至“w4”。外部控制值电压（控制值 1 至 4）直接通过 +10 V 和 –10 V 调节电压输出或通过外部电位计进行定义。如果这些控制值输入直接连接至调节电压，则使用电位计“w1”至“w4”设置控制值。使用外部电位计时，内部电位计将用作衰减器或限幅器。
一次只能操作一个启用。如果同时执行了多个启用，启用 “1”优先级低，启用 “4”优先级高。
各个处于活动状态的启用通过面板上的黄色 LED 指示。
控制值改变极性
通过输入信号在内部产生的控制值、控制值启用和零电位偏移信号可通过外部信号或跳线 J1 改变极性。改变极性情况通过面板上的 LED“–1”进行指示。
启用功能
启用功能可启用电流输出级并将内部控制值信号前馈到斜坡发生器。使能信号通过面板上的 LED 进行指示。如果连接启用，则内部控制值（无论哪类控制值预设）会按所设置的斜坡时间进行更改。这样，受控阀就不会突然打开。
斜坡发生器
斜坡发生器限制控制输出倾斜。下游阶跃函数和振幅衰减器不会延长或缩短斜坡时间。
使用跳线 J2 将斜坡时间设置为小值 (<2 ms)（斜坡关闭）。
外部斜坡时间设置：
可使用外部电位计延长内部设置的斜坡时间。此设置可通过测量插口进行验证。如果电缆中断，则内部默认设置将自动有效。
设置和测量斜坡时间的表格：
供电设备
放大器板卡随附带接通电流限制器的供电设备。此设备提供了所有内部所需的正和负电源电压。
控制值预设
通过将差分输入和电流输入、启用信号及零位偏移（零电位电位计“Zw”）中提供的外部控制值信号加和（总和），计算内部控制值信号。
力士乐REXROTH用于比例压力阀和比例流量控制阀的阀放大器
VT-VSPA1(K)-1-1X
R900033823 VT-VSPA1-1-11
R900033823 VT-VSPA1-1-12
R901152637 VT-VSPA1-11-10/V0/0
组件系列 1X
模拟，欧洲板卡格式
适用阀门：:
DBEP 6(A/B) ...1X、
DBE(M) 10 ...5X、DBE(M) 20 ...5X、DBE(M) 30 ...3X、
(Z)DBE 6...1X、
DRE(M) 10 ...5X、DRE(M) 25 ...5X、
DRE(M) 32 ...4X、
ZDRE 10 VP ...1X
差分输入，可从电压输入转换到电流输入
附加控制值输入 0 至 +9 V
斜坡发生器，可分别针对向上和向下方向进行调节
定时功率输出级
"准备就绪"消息（仅限带有 LED 显示的 VT-VSPA1K-1 型号）
电源的反向极性保护
4 至 20 mA 电流输入的电缆中断检测
线圈导线的短路保护
线圈导线的电缆中断检测
借助供电设备的 +9 V 调节电压，可直接或通过外部控制值电位计来控制值输入 1 处的控制值电压。
力士乐REXROTH用于比例压力阀和比例流量控制阀的阀放大器
VT-VSPA1-2
R900782310 VT-VSPA1-2-10/V0/0
组件系列 1X
模拟，欧洲板卡格式
适用阀门：
DBET-6X、DBEM...7X
特点
差分输入（0 ... +10 V）
电流输入（4 ... 20 mA）
可分别调节"上/下"斜坡时间的斜坡发生器
外部斜坡时间预设值
选通输入
定时功率输出级
"准备就绪"消息
电源电压的反向极性保护
短路保护和线圈导线的电缆断连检测
供电设备
放大器随附了带接通电流限制器的供电设备。此设备提供了所有内部所需的正和负电源电压。
控制值启用
可以调用四个控制值启用 "w1" 至 "w4"。外部电压（控制值 1 至 4）通过电压输出 +10 V 直接进行定义，或通过外部电位计进行定义。如果这些控制值输入直接连接至调节电压，则使用电位计 "w1" 至 "w4" 设置控制值。使用外部电位计时，内部电位计将用作衰减器或限制器。
在同一时刻，只能操作一个启用。如果同时操作了几个启用，启用 "w1" 优先权低，启用 "w4" 优先权高。激活的启用通过黄色 LED 进行指示。
使能功能
使能功能可启用功率输出级并将内部控制值信号前馈到斜坡发生器。使能信号通过 LED 进行指示。如果连接释放（通过 24 V 输入或跳线 J1），则内部控制值（无论哪类控制值规格）会按所设置的斜坡时间发生变化。这样，受控阀不会突然打开。
斜坡发生器
斜坡发生器限制控制输出上升。下游限幅器不会延长或缩短斜坡时间。斜坡时间可通过跳线 J3 以 10 为乘数进行更改。
力士乐REXROTH用于比例方向阀和比例压力阀的阀放大器
VT-VSPA2-1-2X
R901002090 VT-VSPA2-1-21/V0/T1
R901002095 VT-VSPA2-1-2X/V0/T5
组件系列 2X
模拟，欧洲板卡格式
用于阀：
4WRA...-2X
4WRZ...-7X
3DREP6...-2X
模拟放大器板卡VT-VSPA2-1-2X/… 类型
→适用于控制 4WRA 类型，标称尺寸 6 和 10…2X，WRZ…7X 与 3DREP…2X 的阀
→装配在欧洲格式 100 x 160 mm 结构形式的印制板中，适合安装在机架中
→控制值输入：差动输入 ± 10 V；四个控制值输入， 启动电压为 ±10 V；电流输入 4 至 20 mA
→通过 24V 输入或跳线改变内部控制值信号极性
→通过相位识别（24V 输入）或斜坡时间启动（24V 输入）
选择斜坡时间（选项 T5）
→通过跳线切换斜坡时间范围
→通过可分别调节的步长和大值进行特性曲线校正
→选通输入
→“斜坡开/关” 输入
→输出信号“ 预备状态”
→可通断的测量插口（选项 T5）
→电源电压的极性保护
→电源带交流/直流转换器，不带提高零点
注意:
将放大器板卡 VT-VSPA2-1-2X 作为 VT 3000-3X、VT 3006-3X、VT 3013-3X、VT3014-3X、VT 3017-3X、VT 3018-3X、VT 3026-3X、VT-VSPA2-1-1X/... 或 VT-VSPA2-50-1X/… 的替代使用时，要遵守补充信息 30110-Z中提供的有关配置和设置的注意事项。
力士乐REXROTH直动式减压阀
DR6DP
规格 6
组件系列 5X
大工作压力 35 bar
大流量 60 l/min
R900472470 DR6DP2-5X/25YM
用于底板安装
油口安装面，符合 ISO 440-03-02-0-05（带或不带孔）
5 档压力
4 个可选调整类型：
旋钮
六角螺纹销和保护帽
带刻度可锁定旋钮
带刻度旋钮
单向阀，可选
防腐蚀设计
DR 6 DP 型阀门是三通式直动减压阀，即配有次级回路压力限制。
它可以用于降低系统压力。通过调整类型设置次级压力调整。
阀门在初始位置为打开状态。液压油可以顺畅地从通道 P 流向通道 A。同时，通道 A 内的压力通过阀芯端面上的控制线路由压缩弹簧来控制。如果通道 A 内的压力通过压缩弹簧上设置的值提高，控制阀芯进入调整位置并保持通道 A 内的压力恒定。
信号和先导油由内部通过控制线路从通道 A 输出。
如果通道 A 内的压力在执行器上外部力的作用下继续提高，会将控制阀芯继续推向压缩弹簧。
由此，通道 A 会通过控制阀芯上的控制边与通道 T(Y) 相连。流入容器内的液压油过多，导致压力仅可稍微提高。
漏油始终由外部通过通道 T(Y) 排出弹簧腔。
为了能够顺利从通道 A 流回通道 P，可以选择安装一个单向阀。
通过压力计接口可以控制次级压力。
德国力士乐REXROTH减压阀订货号和型号：
R900472470 DR6DP2-53/25YM
R900450964 DR6DP2-53/75YM
R900413243 DR6DP2-54/210Y
R900472420 DR6DP3-54/75YM
R900476911 DR6DP3-54/150YM
力士乐REXROTH直动式减压阀
ZDR6D
规格 6
组件系列 4X
大工作压力 350 bar
大流量 50 l/min
叠加阀
油口安装面，符合 ISO 440-03-02-0-05（带或不带孔）
4 个压力等级
4 个可选调整类型：
旋钮
六角螺纹销和保护帽
带刻度可锁定旋钮
带刻度旋钮
通道 A、B 或 P 中减压
单向阀，可选（仅限型号“A”）
防腐蚀设计
ZDR 型阀是一种采用叠加阀板设计的直动式减压阀，可限制次级油路的压力。用于降低系统压力。
减压阀主要由壳体、控制阀芯、压缩弹簧、调整类型和可选单向阀组成。
通过调整类型设置次级压力。
型号“A”
在初始位置时阀门处于打开状态。液压油可以不受限制地从通道 A 流向通道 A。同时，通道 A 中的压力通过控制油路 作用于与压缩弹簧相对的柱塞表面。如果通道 A 中的压力超过在压缩弹簧处设定的值，则控制阀芯将被推离压缩弹簧并移动到控制位置，从而使通道 A 中的调定压力保持恒定。
通过控制油路 从通道A2内部提供控制信号和先导油。
当通道 A 中的压力因作用于执行机构的外力而继续增加时，压力将迫使控制阀芯更加远离压缩弹簧。
这样，通道 A 将经由控制阀芯上的控制边和壳体与油箱相连接。大量液压油将流回油箱，因此压力将不再增加。
弹簧腔 的泄漏油总是经由孔流入通道 T (Y) 实现外部排出。
压力计连接用于控制阀的次级压力。
单向阀可用于实现从通道 A 至 A 的自由回流，但仅限于型号“A”。
型号“P”和“B”
对于型号“P”，减压可在通道 P 内实现。通过从通道 P 内部提供控制信号和先导油。
对于型号“B”，通道 P 中的压力降低，但先导油可从通道 B 中获得。
注意事项：
如果方向阀处于阀芯位置 P 至 A，则通道 B 中的压力不得超过设置的次级压力。否则，通道 A 中会出现减压现象。
德国力士乐REXROTH减压阀订货号和型号：
R900481125 ZDR6DA1-4X/25Y
R900410813 ZDR6DA2-4X/75Y
R900410815 ZDR6DA2-4X/75YM
R900410849 ZDR6DA2-4X/150Y
R900448490 ZDR6DA3-43/25Y
R900431771 ZDR6DB2-45/75YM
R900409965 ZDR6DP1-4X/25YM
R900409967 ZDR6DP1-4X/75YM
R900410806 ZDR6DP1-4X/150YM
R900483785 ZDR6DP2-4X/25YM
R900483786 ZDR6DP2-4X/75YM
R900483786 ZDR6DP2-43/75YM
R900483787 ZDR6DP2-4X/150YM
R900483787 ZDR6DP2-43/150YM
R900483788 ZDR6DP2-4X/210YM
R900483788 ZDR6DP2-43/210YM
R900400663 ZDR6DP2-4X/210YMV
R900410865 ZDR6DP3-4X/75YM
R900473199 ZDR6DP3-4X/150YM
力士乐REXROTH直动式减压阀
DR10DP
规格 10
组件系列 4X
大工作压力 20 bar
大流量 80 l/min
用于底板安装
油口安装面符合 ISO 578-06-07-0-00
4 个可选调整类型：
旋钮
六角螺纹销和保护帽
带刻度可锁定旋钮
带刻度旋钮
4 个压力等级
带压力计连接
单向阀，可选
防腐蚀设计
DR 0 DP 型阀是一种三通型直动式减压阀，即，可限制次级油路的压力。
它用于限制系统压力。
通过调整类型设置次级压力。
在初始位置时阀门处于打开状态。液压油可以不受限制地从通道 B 流向通道 A。同时，通道 A 中的压力通过控制油路作用于与压缩弹簧相对的柱塞表面。如果通道 A 中的压力超过在压缩弹簧处设定的值，则控制阀芯将移动到控制位置，并使通道 A 中的调定压力保持恒定。
通过控制油路从通道 A 内部提供信号和先导油。
当通道 A 中的压力因作用于执行机构的外力而继续增加时，控制阀芯将继续相对压缩弹簧移动。
这样，通道 A 将经由控制阀芯上的控制边 与通道 T(Y) 相连接。这样一来，大量液压油将流回油箱，压力只能小幅增加。
来自弹簧腔的漏油排泄始终通过通道 T(Y) 在外部实现。
为实现由通道 A 到通道 B 的自由回流，可选择安装单向阀。
压力计连接可实现对次级压力的控制。
力士乐REXROTH直动式减压阀
ZDR10D
规格 10
组件系列 5X
大工作压力 20 bar
大流量 80 l/min
叠加阀
油口安装面符合 ISO 440-05-04-0-05
4 个压力等级
4 个可选调整类型：
旋钮
六角套筒和保护帽
带刻度可锁定旋钮
带刻度旋钮
单向阀，可选（型号“A”）
通道 A、B 或 P 中减压
防腐蚀设计
ZDR 型阀是一种采用叠加阀板设计的直动式减压阀，可限制次级油路的压力。用于降低系统压力。
减压阀主要由壳体、控制阀芯、压缩弹簧、调整类型和可选单向阀组成。
通过调整类型设置次级压力。
型号“A”
在初始位置时阀门处于打开状态。液压油可以不受限制地从通道 A 流向通道 A。同时，通道 A 中的压力通过控制油路 作用于与压缩弹簧相对的柱塞表面。如果通道 A 中的压力超过在压缩弹簧处设定的值，则控制阀芯将相对压缩弹簧移动到控制位置，并使通道 A 中的调定压力保持恒定。
通过控制油路 从通道 A 内部提供控制信号和先导油。
当通道 A 中的压力因作用于执行机构的外力而继续增加时，控制阀芯将继续相对压缩弹簧移动。
这样，通道 A 将经由控制阀芯上的控制边和壳体与油箱（通道 TB）相连接。这样一来，大量液压油将流回油箱，以使压力不再增加。
来自弹簧腔 的漏油排泄始终通过通道 TA 在外部实现。
压力计连接用于控制阀的次级压力。
单向阀可用于实现从通道 A 至 A 的自由回流，但仅限于型号“A”。
型号“P”和“B”
对于型号“P”，减压可在通道 P 内实现。通过从通道 P 内部提供控制信号和先导油。
对于型号“B”，通道 P 中的压力降低，但先导油可从通道 B 中获得。如果方向阀处于阀芯位置 P 至 A，则通道 B 中的压力不得超过设置的次级压力。否则，通道 A 中会出现减压现象。
注意：
在无方向阀的情况下使用时，通道 TA 和 TB 必须相互连接（例如，在盖板中）。
设置方向座阀 NG 0 时，必须使用 HSZ0A078-3X/M00 型叠加阀板（物料号 R900537264）。
德国力士乐REXROTH减压阀订货号和型号：
R900410884 ZDR10DA2-5X/150Y
R900410876 ZDR10DP2-5X/210YM
力士乐REXROTH直动式压力顺序阀
DZ6DP
规格 6
组件系列 5X
大工作压力 315 bar
大流量 60 l/min
用于底板安装
油口安装面，符合 ISO 4401-03-02-0-05（带或不带孔）
5 档压力
4 个可选调整类型：
旋钮
六角螺纹销和保护帽
带刻度可锁定旋钮
带刻度旋钮
单向阀，可选
DZ 6 DP 型阀是一种直动式压力顺序阀。用于与压力相关的次级系统连接。通过调整类型设置顺序压力。
压缩弹簧将控制阀芯保持在它的初始位置，阀是关闭的。通道 P 中的压力通过控制油路施加在与压缩弹簧相对的控制阀芯的阀芯端面上。
当通道 P 中的压力达到压缩弹簧的设置值时，控制阀芯将向左移动，从 P 到 A 的连接被打开。从而连接与通道 A 相连的系统，且通道 P 中不会产生压降。
通过控制油路从通道 P 内部接收控制信号，或者，通过油口 B (X) 从外部接收控制信号。
根据阀的用途，漏油排泄可经油口 T (Y) 外部实现，或经油口 A 内部实现。
注意：
对于内部漏油排泄，设置的开启压力将随通道 A 中的压力而增大。
可选择安装单向阀，以实现液压油由通道 A 到通道 P 的自由回流。
压力计连接可实现对阀门顺序压力的控制。
德国力士乐REXROTH顺序阀订货号和型号：
R900535880 DZ6DP2-54/315XYM
R900481274 DZ6DP1-5X/150Y
R900959696 DZ6DP2-53/315YMV
R900508019 DZ10DP2-4X/75X
力士乐REXROTH直动式压力顺序阀
ZDZ6D
规格 6
组件系列 4X
大工作压力 210 bar
大流量 60 l/min
叠加阀
油口安装面，符合 ISO 4401-03-02-0-05（带或不带孔）
4 个压力等级
4 个可选调整类型：
旋钮
六角螺纹销和保护帽
带刻度可锁定旋钮
带刻度旋钮
单向阀，可选（仅限型号“A”）
ZDZ 型阀是一种采用叠加阀板设计的直动式压力顺序阀。它用于与压力相关的次级系统连接。通过调整类型设置顺序压力。
型号“P”
压缩弹簧将控制阀芯保持在它的初始位置 - 阀门是关闭的。通道 P中的压力通过控制油路 施加在与压缩弹簧相对的控制阀芯的阀芯端面上。
当通道 P2达到压缩弹簧的设定值时，控制阀芯将向左移动，从 P2到 P的连接被打开。从而连接与通道 P1相连的系统，且通道 P2中不会产生压降。
来自弹簧腔的先导油回油始终经由孔流入通道 T(Y) 于外部实现。
压力计连接可实现对阀门顺序压力的控制。
型号“A”
此处，压力顺序在通道 A 中实现。通过从通道 A1内部提供控制信号和先导油。
可选择安装单向阀，以实现液压油由通道 A2到 A1的自由回流。
力士乐REXROTH直动式压力顺序阀
DZ10DP
规格 10
组件系列 4X
大工作压力 210 bar
大流量 80 l/min
用于底板安装
油口安装面符合 ISO 5781-06-07-0-00
4 个压力等级
4 种调整类型：
旋钮
六角螺纹销和保护帽
带刻度可锁定旋钮
带刻度旋钮
带压力计连接
单向阀，可选
DZ 10 DP 型阀是一种直动式压力顺序阀。用于与压力相关的次级系统连接。通过调整类型设置顺序压力。
压缩弹簧将控制阀芯保持在它的初始位置，阀是关闭的。通道 A 中的压力通过控制油路施加在与压缩弹簧相对的控制阀芯的阀芯端面上。
当通道 A 中的压力达到压缩弹簧的设置值时，控制阀芯将向右移动，从 A 到 B 的连接被打开。从而连接与通道 B 相连的系统，且通道 A 中不会产生压降。
通过控制油路从通道 A 内部接收控制信号，或者，通过油口 X 从外部接收控制信号。
根据阀的用途，漏油排泄可经油口 Y 外部实现，或经油口 B 内部实现。
注意！
对于 内部 漏油排泄， 设置的 开启压力将随通道 B 中的压力而 增大 。
可选择安装单向阀，以实现液压油由通道 B 到通道 A 的自由回流。
压力计连接可实现对阀门顺序压力的控制。
力士乐REXROTH直动式压力顺序阀
ZDZ10D
规格 10
组件系列 5X
大工作压力 210 bar
大流量 80 l/min
叠加阀
油口安装面符合 ISO 4401-05-04-0-05
底板（单独订购）
4 个压力等级
4 个可选调整类型：
旋钮
六角螺纹销和保护帽
带刻度可锁定旋钮
带刻度旋钮
带压力计连接
ZDZ 型阀是一种采用叠加阀板设计的直动式压力顺序阀。用于与压力相关的次级系统连接。通过调整类型设置顺序压力。
型号“C”
压缩弹簧将控制阀芯保持在它的初始位置，阀是关闭的。通道 A中的压力通过控制油路 施加在与压缩弹簧相对的控制阀芯的阀芯端面上。
当通道 A2达到压缩弹簧的设置值时，控制阀芯将向左移动，从 A2到 A1的连接被打开。从而连接与 A1相连的系统，且通道 A2中不会产生压降。
来自弹簧腔的漏油回油始终通过通道 T (Y) 于外部实现。
压力计连接可实现对阀门顺序压力的控制。
型号“A”
此处，压力顺序在通道 A 中实现。通过从通道 A1内部提供控制信号和先导油。
型号“P”
通过此型号，压力顺序在通道 P 中实现。通过从通道 P2内部提供控制信号和先导油。
力士乐REXROTH先导式压力顺序阀
DZ
DZ20-2-52/200Y
规格 10 … 32
组件系列 5X
大工作压力 315 bar
大流量 600 l/min
适用于作为预加载、跟踪和切换阀应用
用于底板安装
孔图按 ISO 5781
作为插装阀
4 个压力等级
4 个可选调整类型：
旋钮
六角螺纹销和保护帽
带刻度可锁定旋钮
带刻度旋钮
单向阀，可选
DZ 型阀是一种先导式压力顺序阀。
用于与压力相关的次级系统连接。
压力顺序阀主要由带主阀芯的主阀 和带调整类型及可选单向阀的先导控制阀组成。
根据先导油供油和先导油回油及相应功能，进行了如下区分：
DZ. . -.-5X/… 型预载阀
施加在通道 A 中的压力通过控制油路作用于先导控制阀中的先导阀芯。同时，通道 A 中的压力通过喷嘴作用于主阀芯的弹簧负载侧。如果通道 P 中的压力超过在弹簧处设置的值，则先导阀芯 将顶着弹簧移动。此时主阀芯弹簧负载侧的液压油通过喷嘴、控制边以及控制油路和流入通道 B。因此，在主阀芯处产生了压降。主阀芯向上移动并打开从通道 A 到通道 B 的连接。通道 A 中的压力超出通道 B 中压力的值即为在弹簧处设置的值。在先导阀芯 处发生的泄漏将通过先导控制阀的弹簧腔和控制油路从内部导入到通道 B 中。如果次级油路（通道 B）中的压力超过通道 A 中的压力，则可以选择安装单向阀以实现自由回流。
DZ. . -.-5X/.X… 型预载阀号
大体上，此类阀的功能与 DZ. . -.-5X/… 型阀的功能相对应。但是，对于型号“X”，将通过控制油路 X 从外部提供开启信号。
DZ. . -.-5X/.Y… 型顺序阀型
大体上，此类阀的功能与 DZ. . -.-5X/… 型阀的功能相对应。但是，在型号“Y”中，在先导阀芯处发生的泄漏必须通过油路或卸压导入到油箱中。先导油通过油路导入到通道 B 中。
DZ. . -.-5X/.XY… 型油路阀
大体上，此类阀的功能与 DZ. . -.-5X/… 型阀的功能相对应。但是，对于型号“XY”，将通过控制油路 X从外部提供开启信号。在先导阀芯孔处的先导油和发生的泄漏必须通过油路卸压导入到油箱中。
德国力士乐REXROTH顺序阀订货号和型号：
R900535769 DZ10-1-5X/100Y
R900597547 DZ10-1-5X/200
R900599114 DZ10-1-5X/200Y
R900710220 DZ10-2-5X/50X
R900537692 DZ10-2-5X/50YM
R900502897 DZ10-2-5X/100
R900596755 DZ10-2-52/200
R900596661 DZ10-2-52/200Y
R900552999 DZ10-2-52/200YV
R900518901 DZ20-1-5X/100XY
R900599116 DZ20-1-52/200Y
R900599115 DZ20-1-5X/200YM
R900596858 DZ20-2-5X/200
R900596588 DZ20-2-52/200XY
R900501493 DZ20-2-5X/200X
R900596863 DZ20-2-52/200Y
R900597717 DZ20-2-5X/315XY
R900596906 DZ30-2-52/200
力士乐REXROTH先导式减压阀
DR
规格 10 … 25
组件系列 1X; 4X
大工作压力 315 bar
用于底板安装
孔图按 ISO 5781
用于螺纹连接
作为插装阀
4 个可选调整类型：
旋钮
六角套筒和保护帽
带刻度可锁定旋钮
带刻度旋钮
4 个压力等级
DR 型压力阀是一种先导式减压阀。用于降低系统压力。
它主要由拧入式插装阀（插件）和壳体组成，可以选择带或不带单向阀（仅限底板安装）。
在静止位置时阀门处于打开状态。液压油可以通过主控制阀芯，从入口通道自由流向出口通道。出口通道中的压力通过孔施加于主控制阀芯 的弹簧负载侧。同时，压力通过孔和孔作用于与弹簧相对的主控制阀芯 侧。
如果出口通道中的压力超过弹簧上设定的值，则先导座开启。
液压油从主控制阀芯 的弹簧负载侧，经喷嘴和先导座流入弹簧腔。
主控制阀芯 移至控制位置，并使由弹簧设定的出口通道压力保持恒定。来自弹簧腔 的先导油回油始终通过 Y 油口外部实现。
对于型号“P”的底板安装，可选择安装单向阀，以实现从通道 A 到通道 B 的自由回流。
力士乐REXROTH先导式减压阀
Z3DR10
规格 10
组件系列 1X
大工作压力 350 bar
大流量 120 l/min
叠加阀
油口安装面符合 ISO 4401-05-04-0-05 （标准型号）或 ISO 4401-05-05-0-05 （型号“SO30”）
4 个压力等级，可选
2 种调整类型，可选：
内六角主轴和保护帽
带刻度可锁定旋钮
防腐蚀设计
Z3DR 型阀是一种采用叠加阀板设计的先导式三通减压阀，可限制执行机构的压力。此类阀可用于减小和控制系统压力。
此类阀主要由先导控制阀 和包括主级部分的壳体组成。次级压力通过调整类型设置。
力士乐先导式减压阀的特点是稳定性高且滞后低。
利用型号“MS”可通过测量油口处的压力负载单元对设定的次级压力进行测量和监控（请参阅“尺寸”）。
若执行机构油口 P（A、B）处的次级压力进一步上升到超出设定值，则阀门将会开启回油口 TA (TB) 的第三条管路。这样可防止执行机构通道出现不允许的压力上升。
德国力士乐REXROTH减压阀订货号和型号：
R901435208 Z3DR10VA2-10/200V
R901160168 Z3DR6VP2-10/200MSV
R901418087 Z3DR6VP3-10/315V
力士乐REXROTH双单向节流阀
Z2FS6
规格 6
组件系列 4X
大工作压力 315 bar
大流量 80 l/min
叠加阀
油口安装面符合 DIN 24340，形式 A
油口安装面符合 ISO 4401-03-02-0-05（带孔）
用于限制 2 个执行机构油口的主油流量或先导油流量。
4 种调整类型：
带锁紧螺母和保护帽的调节螺钉
带刻度可锁定旋钮? 内六角带刻度主轴? 带刻度旋钮
用于供油或回油节流
Z2FS6型阀是一种采用叠加阀板设计的双单向节流阀。它用于限制一个或两个执行机构油口的主油流量或先导流量。
彼此对称排列的两个单向节流阀可限制一个方向上的流量，同时允许相反方向上的自由回流。
如果是供油节流，则液压油将通过由阀座和节流阀芯形成的节流点，经通道 A1 导入执行机构 A2。节流阀芯可通过调节螺钉进行轴向调节，从而允许调节节流点。
从执行机构 A2流回的液压油沿着节流阀芯的方向相对弹簧移动阀座，从而使液压油通过单向阀不受阻碍地流动。根据安装位置，节流效应可能发生在供油或排放中。
主流量限制 （型号“2Q”）
要调节执行机构的速度（主流量限制），应在方向阀和底板之间安装双单向节流阀。
先导流量限制 （型号“1Q”）
通过先导式方向阀，可使用双单向节流阀来调节切换时间（先导流量限制）。在这种情况下，该阀安装在先导控制阀和主阀之间。
德国力士乐REXROTH节流阀订货号和型号：
R900481621 Z2FS6-2-4X/1Q
R900481621 Z2FS6-2-44/1Q
R900481623 Z2FS6-2-4X/1QV
R900481624 Z2FS6-2-43/2QV
R900481624 Z2FS6-2-44/2QV
R900481624 Z2FS6-2-4X/2QV
R900481624 Z2FS6-2-46/2QV
R900581526 Z2FS6A2-4X/1QV
R900427254 Z2FS6A2-4X/2Q
R900582719 Z2FS6-5-44/1QV
R900476838 Z2FS6-5-4X/2QV
R900441810 Z2FS6-7-4X/2QV
力士乐REXROTH单向节流阀
Z2FS10
规格 10
组件系列 3X
大工作压力 315 bar
大流量 160 l/min
叠加阀
油口安装面符合 ISO 4401-05-04-0-05
用于限制 2 个执行机构油口的主油流量或先导油流量。
3 种调整类型：
带刻度可锁定旋钮，内六角带刻度主轴，带刻度旋钮
进油或回油节流
防腐蚀设计
Z2FS 10 型阀是一种采用叠加阀板设计的单向节流阀。它用于限制一个或两个执行机构油口的主油流量或先导流量。
彼此对称排列的两个单向节流阀可限制一个方向上的流量，同时允许相反方向上的自由回流。
如果是供油节流，则液压油将通过由控制边和节流阀芯形成的节流点，经通道 A1 导入执行机构 A2。节流阀芯可通过主轴进行轴向调节，从而允许调节节流点。
同时，通道 A1 中的液压油通过孔导入到活塞侧。主动压力和弹簧力使节流阀芯保持在节流位置。
从执行机构 B2 流回的液压油在相对弹簧的方向上移动节流阀芯，从而使液压油通过单向阀不受阻碍地流动。根据安装位置，节流效应可能发生在供油或排放中。
主流量限制
要调节执行机构的速度（主流量限制），应在方向阀和底板之间安装单向节流阀。
先导流量限制
通过先导式方向阀，可使用单向节流阀来调节切换时间（先导流量限制）。在这种情况下，该阀安装在先导控制阀和主阀之间。
德国力士乐REXROTH节流阀订货号和型号：
R900989095 Z2FS10-5-34/
R900517812 Z2FS10-5-33/V
R900517812 Z2FS10-5-3X/V
R900523737 Z2FS10-3-3X/V
R900517813 Z2FS10A5-3X/SV
R900517814 Z2FS10B5-3X/S2V
力士乐REXROTH单向节流阀
Z2FS16
规格 16
组件系列 3X
大工作压力 350 bar
大流量 250 l/min
叠加阀
油口安装面符合 ISO 4401-07-07-0-05
限制 2 个执行机构油口的流量
调节方式： 调节杆带内六角孔
进油或回油节流
Z2FS16型阀是一种采用叠加阀板设计的单向节流阀。它用于限制一个或两个执行机构油口的流量。
对称排列的两个单向节流阀可限制一个方向上的流量（通过可调节节流阀芯），同时允许相反方向上的自由回流。
如果是供油节流，液压油将通过节流点，经通道 A1导入执行机构 A2。节流阀芯可通过主轴进行轴向调节，从而允许调节节流点。
同时，通道 A1中的液压油通过孔导入到活塞侧。
主动压力和弹簧力使节流阀芯保持在节流位置。
从执行机构 B2流回的液压油移动节流阀芯，从而使液压油通过单向阀不受阻碍地流动。根据型号（“S”或“S2”），节流效应可能发生在供油或排放中。
流量限制
要调节执行机构的速度，应在方向阀和底板之间安装单向节流阀。
德国力士乐REXROTH节流阀订货号和型号：
R900459203 Z2FS16-8-3X/S
R900459203 Z2FS16-8-31/S
R900457256 Z2FS16-8-31/S2
R900457256 Z2FS16-8-3X/S2
力士乐REXROTH单向节流阀
Z2FS22
规格 25
组件系列 3X
大工作压力 350 bar
大流量 360 l/min
叠加阀
油口安装面符合 ISO 4401-08-08-0-05
用于一个或两个执行元件接口的主流量或控制流量的限制
调节方式： 调节杆带内六角孔
用于供油或回油节流
防腐蚀设计
Z2FS22型阀是一种采用叠加阀板设计的单向节流阀。它用于限制一个或两个执行机构油口的流量。
对称排列的两个单向节流阀可限制一个方向上的流量（通过可调节节流阀芯），同时允许相反方向上的自由回流。
如果是供油节流，液压油将通过节流点，经通道 A1导入执行机构 A2。节流阀芯可通过主轴进行轴向调节，从而允许调节节流点。
同时，通道 A1中的液压油通过孔导入到活塞侧。主动压力和弹簧力使节流阀芯保持在节流位置。
从执行机构 B2流回的液压油移动节流阀芯，从而使液压油通过单向阀不受阻碍地流动。根据型号（“S”或“S2”），节流效应可能发生在供油或排放中。
流量限制
要调节执行机构的速度，应在方向阀和底板之间安装单向节流阀。
德国力士乐REXROTH节流阀订货号和型号：
R900443176 Z2FS22-8-31/S2
R900340002 Z2FS22B8-3X/S2
R971893675 Z2FS22-3X/S2
R900456783 Z2FS22-8-3X/S
R900468786 Z2FS22-8-3X/S2V
力士乐REXROTH二通流量控制阀
2FRM6B
规格 6通径
重量 1.3kg
安装位置 任意
组件系列 3X
大流量 32 l/min
周围温度范围 -20 … +50℃
大工作压力 315bar
小压差 6 … 14bar
液压油温度范围 -20 … +80℃
粘度范围 10 … 800mm?/s
油口安装面符合 DIN 24340 形式 A
底板（单独订购）
单向阀，可选
2 种调整类型，可选：
-带刻度旋钮
-带刻度可锁定旋钮
一般信息
2FRM 型流量控制阀是一种二通流量控制阀。
它用于保持流量稳定，而不受压力和温度的影响。
这种阀的基本构成为壳体、旋钮、节流孔衬套、压力补偿器和可选的单向阀。
2FRM 6 B…MV
型流量控制阀（不带 外部闭合， 不带 单向阀）
从通道 A 到通道 B 的流量在节流点处节流。节流剖面通过转动旋钮 进行设置。为确保通道 B 的流量保持稳定而不受压力的影响，在节流点的下游安装了一个压力补偿器。
没有流量流经阀门时，压缩弹簧会向下按压力补偿器至其停止点，使压力补偿器保持在打开位置。有液压油流经阀门时，作用于通道 A 的压力会通过节流孔给压力补偿器施加一个力。
压力补偿器将进入控制位置，直到各个力实现平衡。当通道 A 的压力上升时，压力补偿器会朝闭合方向移动，直到各个力再次达到平衡。正是压力补偿器的这种持续的补偿动作才使系统获得了稳定的流量。
为了通过阀门控制两个方向上的流量，可以在此流量控制阀下安装一个 Z4S 6 型整流器叠加阀板。
德国力士乐REXROTH流量控制阀订货号和型号：
R900205577 2FRM6B36-3X/0,2QMV
R900205509 2FRM6B36-3X/10QRV
R900205514 2FRM6B36-3X/32QMV
R900209927 2FRM6B76-34/10QRV
R900205521 2FRM6B76-3X/16QMV
R900205523 2FRM6B76-3X/25QMV
R900205510 2FRM6B36-3X/16QMV
R900216559 2FRM6A76-3X/16QMV
R900205512 2FRM6B36-3X/25QMV
R900986124 2FRM6A36-3X/32QMV
R900205517 2FRM6B36-3X/3QRV
R900205515 2FRM6B36-33/32QRV
R900205519 2FRM6B36-32/6QRV
R900205511 2FRM6B36-33/16QRV
R900205513 2FRM6B36-32/25QRV
R900205508 2FRM6B36-3X/10QMV
力士乐REXROTH二通流量控制阀
2FRM
组件系列 3X
规格 10通径 16通径
重量 5.6kg 11.3kg
温度范围 -20 … +80°C
大工作压力 315 bar
小压差 3 … 7bar 5 … 12bar
大流量 160 l/min
粘度范围 10 … 800mm?/s
用于底板安装
油口安装面符合 DIN 24340 形式 G 和 ISO 6263
机械起动
压力补偿器行程限制，可选
启动跃变降低
通过流向调整板在双向上调速
2FRM 型流量控制阀是一种二通流量控制阀。它们用于保持流量稳定，通常不受压力和温度的影响。
通常，阀由壳体、节流孔衬套、带有可选行程限制 的压力补偿器、单向阀、型号 2FRM 中的调节元件及齿轮活塞传动装置和方向阀组成。从通道 A 到通道 B 的流量在节流点处节流。在型号 2FRM 中，节流剖面可通过机械转动调节元件上的曲线螺栓进行设置。速率可通过单向节流阀进行设置。为固定所需的调节范围，在齿轮活塞传动装置的两侧配备可调行程限制。含有上游压力补偿器，以确保流量在节流点处不受压力影响且保持稳定。
由于节流点采用了节流孔设计，因此不会受到温度的影响。
通过单向阀实现从通道 B 到通道 A 的自由回流。
调节流量只能从通道 A 流向 B。
为了在两个方向上控制流量，可在流量控制阀下安装一个 Z4S 型整流器叠加阀板。
德国力士乐REXROTH流量控制阀订货号和型号：
R900423261 2FRM10-31/50LB
R900423261 2FRM10-3X/50LB
R900424902 2FRM16-32/160LB
R900423251 2FRM10-3X/16L
R900420286 2FRM10-3X/50L
R900424905 2FRM16-3X/100L
力士乐REXROTH隔膜式蓄能器
HAD
组件系列 1X 和 2X
公称容量 0.075 … 3.5 l
大工作压力 250 bar
整体结构 隔膜式蓄能器
安装位置 任意，好是底部的液压油接头插口
安装类型 用夹具或通过管接头焊接
温度范围 -15 … +65℃
管路连接 内螺纹
液压油 符合 DIN 51524 的液压油
液压蓄能器的主要任务之一是接收液压系统一定量的加压液体，并在需要时将其返回到系统中。
当液体被加压时，对液压蓄能器的处理类似于压力容器，且必须在考虑安装国家或地区的验收标准的情况下针对其大工作过压进行设计。
在大多数液压系统中，均使用具有分隔元件的液压/气动（充气）蓄能器。
皮囊式蓄能器、柱塞式蓄能器和隔膜式蓄能器之间的区别在于分隔元件的类型。
液压蓄能器基本上由液压油部分、气体部分以及一个气密分隔元件构成。液压油部分与液压油路相连。压力增加时，气体被压缩，液体进入液压蓄能器。压力下降时，压缩气体膨胀，将积聚的液压油排入油路。
隔膜式蓄能器
隔膜式蓄能器包括一个钢制耐压容器，该容器通常为球形或圆柱形。蓄能器内部有分隔元件，即由弹性、柔性材料（弹性材料）制成的薄膜，带有关闭按钮 和保护塞。它们对应于指令 97/23/EC。
应用
液压/气动蓄能器存在多种应用：
为了节省间歇操作系统中的泵驱动功率而进行的能量存储。
用于紧急情况的能量储备，例如液压泵发生故障时。
补偿泄漏损失。
发生周期振动时吸收冲击和振动。
在压力和温度变化时补偿体积。
车辆的悬挂系统元件。
吸收机械冲击。
工作模式
液压油几乎都是不能压缩的，因此不能存储压力能。力士乐液压/气动蓄能器使用了气体的可压缩性存储液压油。只能使用惰性气体。通常使用 4.0 级的“”。
安装条件
充气压力
隔膜式蓄能器通常在交付时处于运行准备状态。充注压力（p0）刻在蓄能器壳体上。
充气
液压气动蓄能器只能加注4.0级，纯含量为99.99 vol.%。
容许工作温度
在“标准版本”中，力士乐油气蓄能器适用于-15+80°C。
安装位置
隔膜式蓄能器可安装在任何安装位置。
在气阀上方，必须为测试和充电装置提供200 mm的安装空间。
安装
安装蓄能器时，确保安全吸收可能的力，例如特定于该应用的振动或加速度产生的力。当使用多个安装点时，应避免由操作、弹性变形或温度膨胀引起的应力。
重要注意事项
预期用途
力士乐隔膜式蓄能器-1X/2X用于在固定机械工程和工厂建设中设置液压驱动系统。
隔膜式蓄能器必须使用安装元件安全、地固定在机器或系统上。紧固旨在保持油口无张力。特别是，不得向油口施加张力或静态或动态惯性力。
在选择合适的安装点时，应考虑支撑结构的热膨胀和来自环境的振动。
油气蓄能器安全说明
机器终用户需要附上机器或系统的操作说明RE 50150-B以及大于1升容器的CE符合性声明。
液压系统中液压气动蓄能器的一般信息可在DIN EN ISO 4413中找到。
安全设备
注意事项：
根据压力设备指令2014/68/EU，必须确保液压气动蓄能器不会在允许范围外运行。
为了不超过大工作压力，根据数据表50131，博世力士乐建议使用ABZSS型蓄能器切断块。
德国力士乐REXROTH蓄能器订货号和型号：
0531602573 HAD0,7-180-1X/50G04A-1N111-BA
力士乐减压阀DR6DP2-54/210Y
