博耐斯微阻缓闭蝶型消声止回阀, HH46X微阻缓闭蝶型消声止回阀, HH48X微阻缓闭蝶型消声止回阀, HH49X微阻缓闭蝶型消声止回阀系列产品可用在清水、污水、海水等介质的排水管道上，既能防止介质的倒流，又能有效的限制破坏性水锤，保证管线的正常使用。
微信：sy1668
一、产品概述:
博耐斯HH46X、HH48X、HH49X消声缓闭止回阀系列产品可用在清水、污水、海水等介质的排水管道上，既能防止介质的倒流，又能有效的限制破坏性水锤，保证管线的正常使用。它具有结构新颖、体积小、重量轻、流体阻力小、密封严密、启闭平稳、耐磨损、使用寿命长，油压、缓闭不受介质影响，有较好节能作用等特点。
二、主要技术参数:
公称压力：1.0～2.5MPa
公称通经：40～1000mm
缓闭时间：3～60秒
适用介质：清水、污水、海水
适用温度：0～80℃（如需要，可达200℃）
法兰标准：GB/T 17241.6 GB/T 9113
试验标准: GB/T 13927 AP1598
三、主要零部件材料:
| 零件名称 | 阀体 | 阀瓣 | 阀杆、油缸、活塞 | 弹簧 | 阀座 |
| 材料 | 灰铸铁、铸钢 | 碳钢 | 不锈钢 | 不锈钢 | 橡胶 |

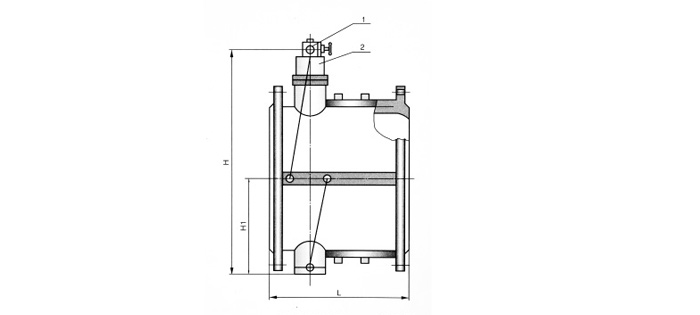

四、主要外形连接尺寸:
| DN（mm) | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| L | 140 | 150 | 170 | 180 | 190 | 200 | 210 | 230 | 250 | 270 | 290 | 310 | 330 | 350 |
| H | 200 | 215 | 225 | 235 | 280 | 290 | 310 | 350 | 415 | 450 | 480 | 550 | 585 | 640 |
| H1 | 88 | 98 | 108 | 118 | 130 | 148 | 172 | 210 | 240 | 264 | 297 | 324 | 351 | 379 |
