一、应用概述 在信息化程度越来越高的今天,担当信息处理与交换重任的机房是整个信息网络工程的数据传输中心、数据处理中心和数据交换中心。为保证机房设备正常运行及工作人员有一个良好的工作环境,对机房温湿度的监测是必不可少的,合理正常的温湿度环境是机房设备正常运行的重要保障。 计算机机房场地的要求主要依据国家标准《GB2887—89计算场地技术条件》、《GB9361—88计算场地安全要求》和《GB50174—93电子计算机机房设计规范》。随着计算机技术的不断发展和计算机系统的广泛使用,机房环境必须满足计算机设备对温度、湿度等技术要求。 机房的温度和湿度作为计算机设备正常运行的必要条件,我们必须在机房的合理位置安装温湿度传感器,以实现对温度、湿度进行24小时实时监测,并能在中控室的监测主机上实时显示各个位置的温湿度测量值。一旦数值出现超出预设温湿度上下限,在监测主机上可以通过改变相应位置数值颜色来报警。为在总体上监视整个机房的温度,湿度状况,可在新风机的进风口和主空调机的回风口,分别安装温湿度变送器来检测温度和湿度。 通过单相或三相电源监测器对机房空调电源,掉电、缺相、漏相进行实时监测记录并上传信息至中心机房计算机上。 同时可通过报警器,采用形势告知用户警情的具体位置,内容,以及实时的各项参数值。 该监测系统除用于机房监测外,还可以广泛应用于如生物制药、无菌室、洁净厂房、电信银行、图书馆、档案馆、智能楼宇等各行各业需要温湿监测的场所和领域。 二、应用方案特点 ☆ 采用高性能温湿度变送器,准确度和稳定性能高。 ☆ 采用数字信号传输,局域布线方便,信号传输距离远。 ☆ 开放式通讯规约,系统扩展方便。 ☆ 组态界面,系统稳定性有保障。 ☆ 功能丰富、实用,方便维护及功能升级。 ☆ 报警通知用户,对于管理员无时间、地点限制。 ☆ 实现监控计算机可同时采集如:温度、湿度、漏水情况、电源工作情况等数据。 三、系统硬件配置 1、 上位机硬件要求: ① Microsoft Windows 2000(中文版)或Windows XP操作系统(中文版)。 ② IBM PC及其兼容机,奔腾500MH以上CPU,64 M以上内存。 ③ 10G以上硬盘,200M以上自由硬盘空间。 ④ SVGA显卡PCI或AGP显卡,16M以上显存 2、 硬件配置: ① 温湿度变送器 ② 交直流电源转换器220VAC/12VDC 2A 或现场提供12DC/2A直流电源 ③ 报警器 ④ 电源监测器 ⑤ 多通道数据采集仪 四、系统结构 ① 系统采用COM1串口接RS485/232转换器实现数据的采集。 ② 系统通讯方式:RS485/232,二线制A+,B-,波特率:9600BPS ③ 工作电压:220VAC±10%,或12VDC±10% 2A
五、系统配置说明

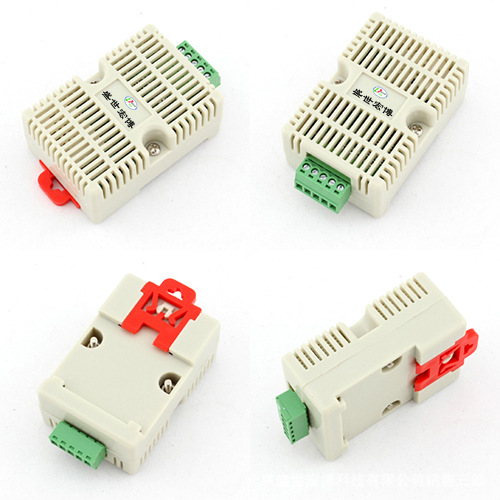

温湿度变送器为壁挂式,湿度传感器采用湿敏电容元件,温度部分采用进口铂电阻Pt100作为感温元件。产品采用科学、合理的电路设计,变送器采用已获得客户认可的直流电压、电流形式,可以同记录仪等仪表配合使用。 主要参数说明:
报警器是将信号采集、分析处理、无线通讯等功能集成在一起的智能产品。它的工作原理是将采集到的开关信号、模拟信号,经过内部处理 以形式传输到手机上。无论监测者身在何方(手机 信号覆盖区域),只要手机在手,就可享受无限自由。智能报警器会根据预设定,提供实时的监测信息及报警信息,为我们随时了解现场的情况提供了大的方便与帮助。报警作为一种经济实用的监测方式,其正在各行各业在得到广泛的应用 推广。我们需要为智能报警器提供一张SIM卡(中国移动或中国联通G网均可),然后以形式发送一些指令,就可以完成对报警器的设置。 主要参数说明:
三相电源监测器,采用全隔离电路设计,三相四线制电源输入。同时具有缺相、漏相、掉电报警功能电源监测器直接输出无源开关量触点输出,可以同智能报警器配合使用。实现对机房空调等重要电器电源进行监测报警。
技术参数: 工作环境 湿 度:5-95%RH 无凝露 温 度:-40-80℃ 报警器材料:ABS塑料 颜 色:白色 重 量:100g开关量 输出负载能力:DC28V 100mA
4、 多通道数据采集仪 智能巡检仪采用的软硬件设计,一般可巡检1~16路测量信号,接收电压或电流或其它信号,仪表通过内部参数设定来实现输入信号、测量范围、报警值、报警回差、误差校准、通讯、打印等各种功能设定。仪表可实现对多路温度、湿度、压力、液位、流量等各种物理量的巡回检测。 智能巡检仪可以作为数据采集设备使用,大可实现100台仪表联机工作,通过配套的或用户根据通讯协议开发功能丰富的数据监测系统。 基本参数: 工作电源:90~265VAC(开关电源)或24VDC±10% 输入信号:标准电流 0~10mA、4~20mA、0~20Ma 标准电压 0~5V、1~5V、0~10V 热电偶 K、S、B、T、E、J、N、WRE 热电阻Pt100、Pt1000、Cu50、Cu100 测量精度:0.2%F.S±1个字 显示范围:-1999~9999 显示方式:双排4位LED显示 上排显示测量值(0.8英寸),下排显示通道号(0.56英寸) 发光二管显示每个通道报警状态(灯亮表示处于报警状态) 温度补偿:0~50℃冷端温度自动补偿 仪表量程超限或输入信号断路仪表报警提示 通讯波特率:300~9600bps内部自由设定 通讯地址:0~99

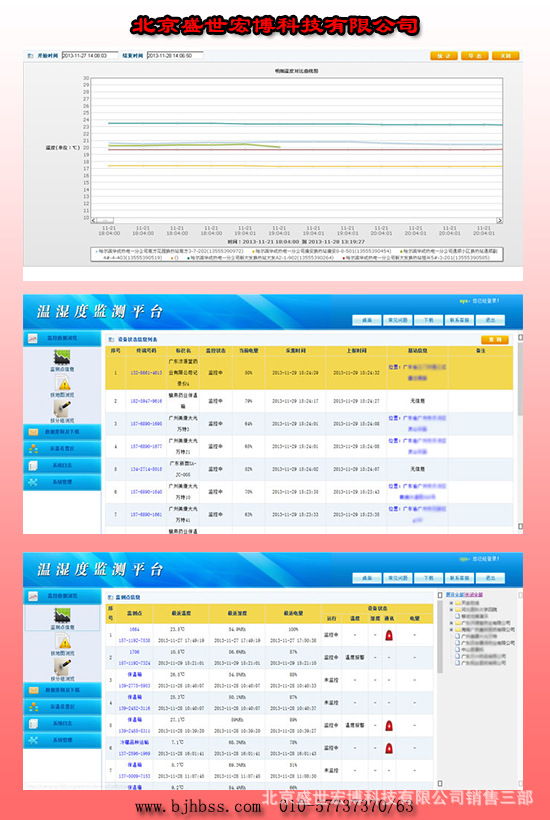

5、 说明 系统采用温湿度监测,方便操作,可同时对512点的温湿度同时进行采集处理。期稳定的运行提供了保证,是一款功能丰富、性能稳定的温湿度监测。 主要功能如下: 即装即用:安装方便,直接点击“Setup.exe”运行完成安装,无需其它设置,即可使用,真正的即装即用。 多种界面:具有实时数显、实时曲线、历史曲线、数据报表、组态报表等多种数据显示方式。 组态灵活:画面、文字及曲线根据测量需要,灵活组态,画面具体生动。 数据存储:数据自动存储、数据导出(另存)Excel、TXT数据可自动导出,也可手动导出。 数据打印:支持报表打印、历史曲线打印及在Excel里打印。 数据查询:通过输入查询时间,即可查询所需被测点对应时间内的数据记录和曲线记录。 监测报警:当监测数值达到报警条件时,以改变相应数据颜色方式发出警报。 稳定准确:运行稳定,抗干扰能力强,数据采集准确度高,满足高标准数据监测要求。 6、组态部分界面示意图如下:
注:硬件配置因功能差异而有所不同,系统具体功能及使用说明以随机产品说明书为准。(可根据用户要求定制功能) |
