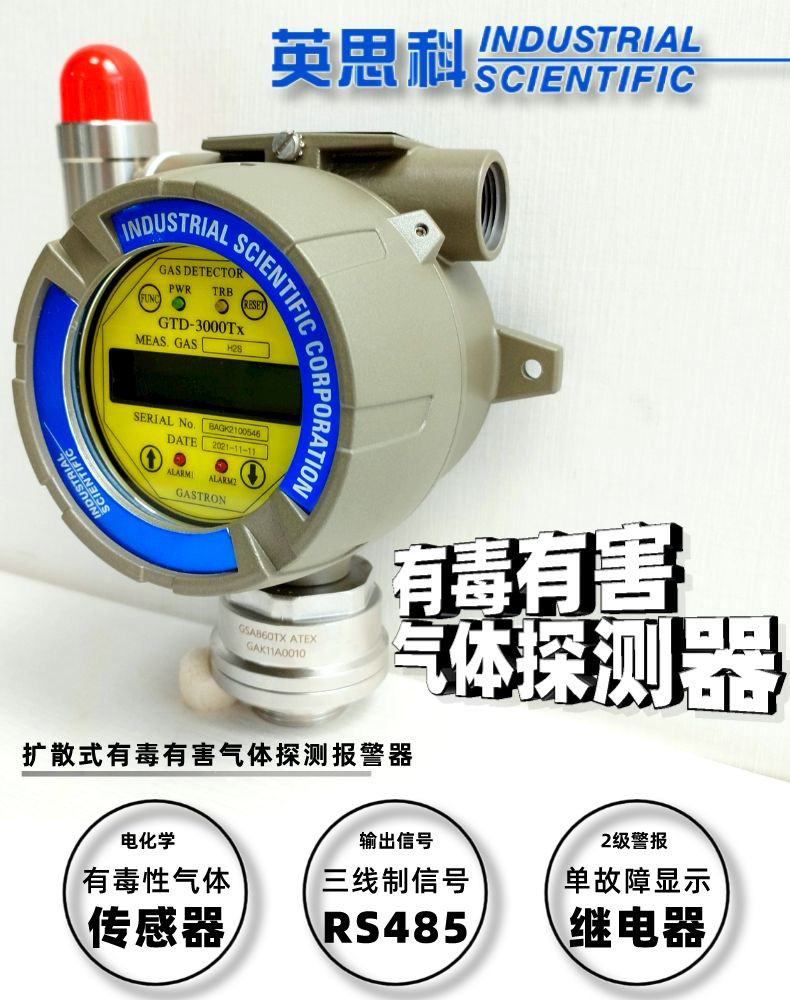

英思科GTD-3000TX在线式氧气有毒气体探测器GTD-3000TX安装在具有气体泄漏危险的地区，经常连续性地对气体泄漏进行探测，通过传感器内安装的液晶显示装置(LCD)显示测定值，提供 DC 4~20mA 标准输出信号.另外，DC 4~20mA 标准输出使用探测部位与收信部位的输出信号传送距离可连接2000m.特殊应用 带警报信号灯型和耐高温内置式
产品特点
采用阻燃结构，对爆炸危险区内的有毒气体和氧气进行持续检测
采用内置微处理器实现自诊断功能
采用适于有毒气体和氧气的检测原理，打造出色的选择性
长期稳定的品质与久经验证的检测原理
内置背光LCD或OLED显示屏
使用磁棒来进行自动校准和程序设置
2级警报、单故障显示与继电器触点输出
4-20mA 直流输出信号
RS-485 Modbus串行通信（可选）
配有警报装置
正常：绿色LED
警报：红色LED、蜂鸣音（95 dB）
故障：黄色LED
单人校准与维护
(GTD-3000TX)的机体为铝合金材质，是完整的耐压防爆型(Ex d IIC T6)结构, 可安装到所有气体的泄漏及爆炸危险地区, 探测部位内装液晶(LCD), 在安装现场显示气体的泄漏情况.
内部结构由显示测定值的液晶部位与将测定值(DC 4~20mA)向外部输出的 Terminal 部位 1 个 PCB Board 构成. 外部结构由探测气体泄漏的探测部位与 Cable 引入部位构成. 在探测部位机体外部利用 Magnet-bar，可在探测仪外部进行矫正作业，维护保修作业比较方便.

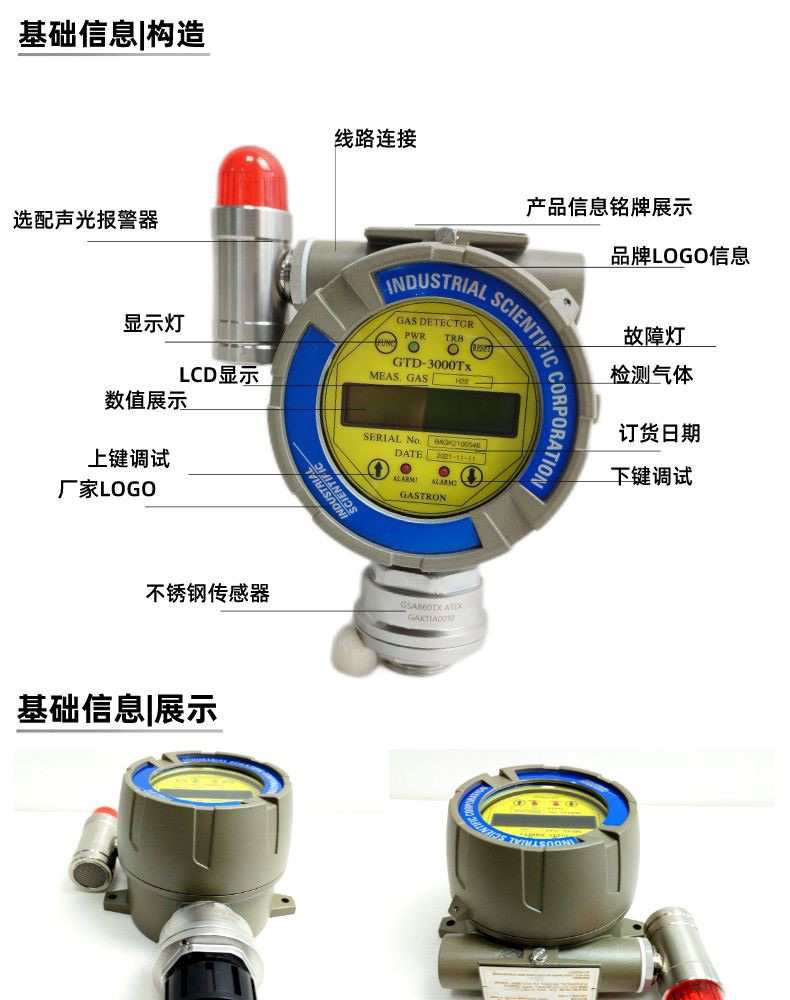

概述：电源LED-电缆进口-安装孔-警报1 LED-“向上”开关-“功能”开关-2x16 背光LCD-故障LED-“复位”开关-电缆进口-安装孔-警报2 LED-传感器模块-“向下”开关

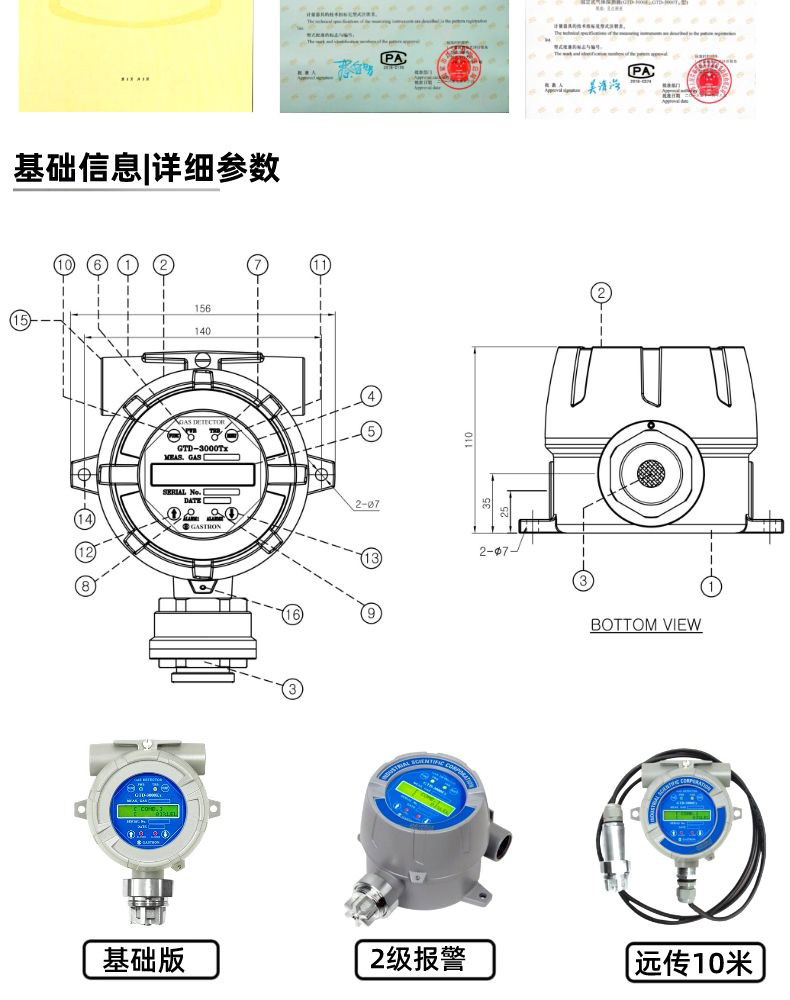

尺寸（单位：mm）：高196mm*厚110mm*宽156mm*两端安装距离140mm
附件：电缆密封套件- 防溅罩/标定帽-防雨罩-GTL-100 ( 阻燃型报警灯 ) -RS-485-模块-集气罩

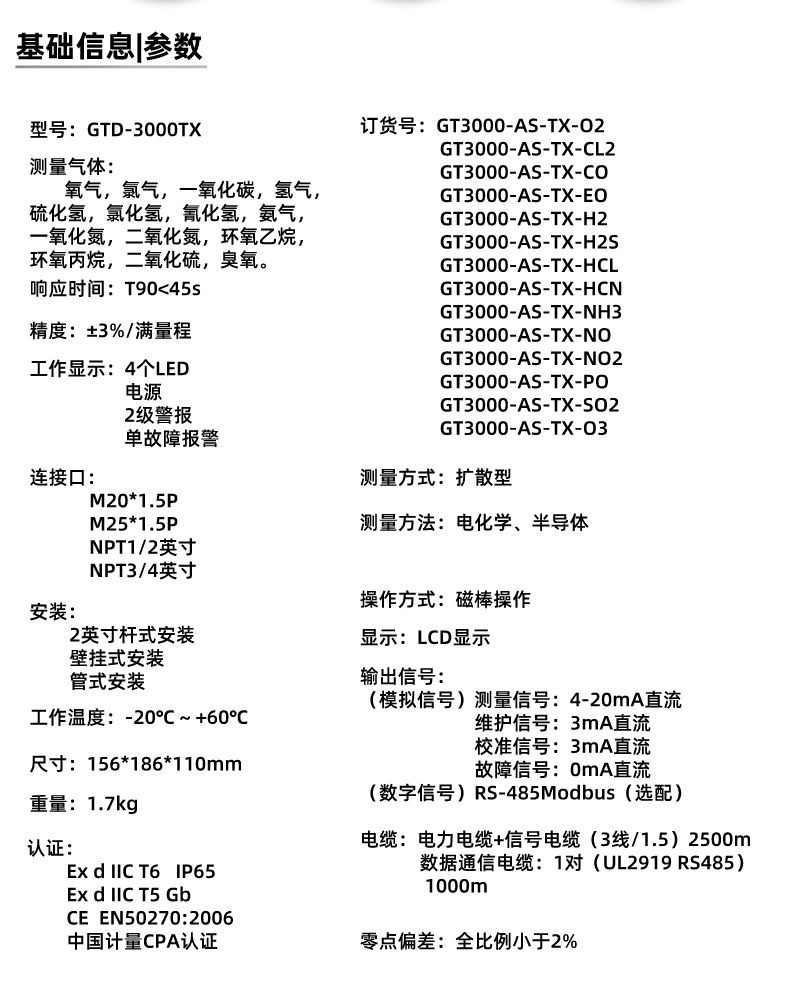

产品规格（GTD-3000TX 氧气/有毒气体检测仪）
型号： GTD-3000Tx
测量气体： 氧气/有毒气体（CO、CL2、NH3等）
测量方式： 扩散型
测量方法： 电化学、半导体
响应时间： T90 < 45秒
精度： ±3% / 满量程
操作方式： 磁棒操作
工作模式显示： 4-LED（电源、2级警报、单故障）
示值显示： LCD显示（内置背光双线、16字符）/OLED型（可选）
警报信号输出： 250V 1A / 3-单刀单掷开关（SPST）继电器触点（2-级警报、1-故障）
输出信号：
模拟：测量信号：4-20mA 直流
维护信号：3mA 直流
校准信号：3mA 直流
故障信号：0mA 直流
数字：RS-485 Modbus（选配）
电缆/距离： 电力电缆 + 信号电缆：3-线 > 1.5平方（AWG16）/距离：2500m
RS-485 数据通信电缆：1对（UL2919 RS-485）/距离：1000m
导管连接： G. Rc. NPT 1/2英寸和3/4英寸（G 3/4英寸：标准）
安装类型： 2英寸杆式安装、壁挂式安装、管式安装
工作温度： -20℃ ~ +60℃
运行湿度： 5 ~ 99%.RH（非冷凝）
运行功率： 18 ~ 31V 直流（常规：24V 直流）/ 200mA
尺寸： 156 x 196 x 110（宽x高x深）mm
重量： 2.0kg

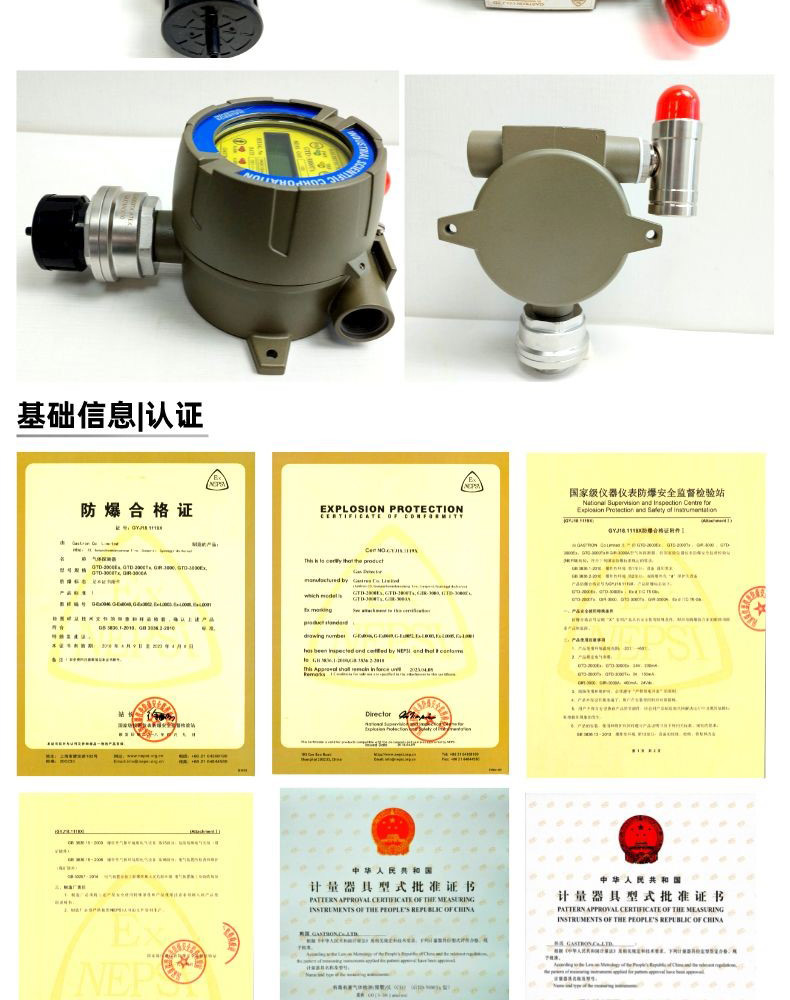

认证
防爆型（Ex d IIC T6、IP65）KCs
防爆型（Ex d IIC T6 Gb）NEPSI
CE（EN 50270：2006）KC
中国计量CPA认证
订货信息：
GT3000-AS-EC001 COMBUSTIBLE GTD-3000Ex-CA Catalytic 0-100 LEL
GT3000-AS-EC002 COMBUSTIBLE GTD-3000Ex-HEX Semiconductor PPM & 0-100 LEL
GT3000-AS-EC003 COMBUSTIBLE GTD-3000Ex-TEX Thermal Conductivity 0-100 Vol
GT3000-AS-TX-O2 Oxygen GTD-3000Tx-O2 electro-chemical 0-25 & 30% Vol
GT3000-AS-TX-Cl2 Chloride GTD-3000Tx-Cl2 electro-chemical 0-3 ppm
GT3000-AS-TX-CO Carbon monoxide GTD-3000Tx-CO electro-chemical 0-150 ppm
GT3000-AS-TX-EO Ethylene oxide GTD-3000Tx-EO electro-chemical 0-30,100 ppm
GT3000-AS-TX-H2 Hydrogen GTD-3000Tx-H2 electro-chemical 0-2000 ppm
GT3000-AS-TX-H2S hydrogen sulfide GTD-3000Tx-H2S electro-chemical 0-30 ppm
GT3000-AS-TX-HCl Hydrogen chloride GTD-3000Tx-HCl electro-chemical 0-15 ppm
GT3000-AS-TX-HCN Hydrogen cysnide GTD-3000Tx-HCN electro-chemical 0-30 ppm
GT3000-AS-TX-NH3 Ammonia GTD-3000Tx-NH3 electro-chemical 0-75 ppm
GT3000-AS-TX-NO Nitrogen monoxide GTD-3000Tx-NO electro-chemical 0-100 ppm
GT3000-AS-TX-NO2 Nitrogen dioxide GTD-3000Tx-NO2 electro-chemical 0-10 ppm
GT3000-AS-TX-PO Propylene oxide GTD-3000Tx-PO electro-chemical 0-100,200 ppm
GT3000-AS-TX-SO2 Sulfur dioxide GTD-3000Tx-SO2 electro-chemical 0-10 ppm
GT3000-AS-TX-O3 Ozone GTD-3000Tx-O3 electro-chemical 0-11 ppm
