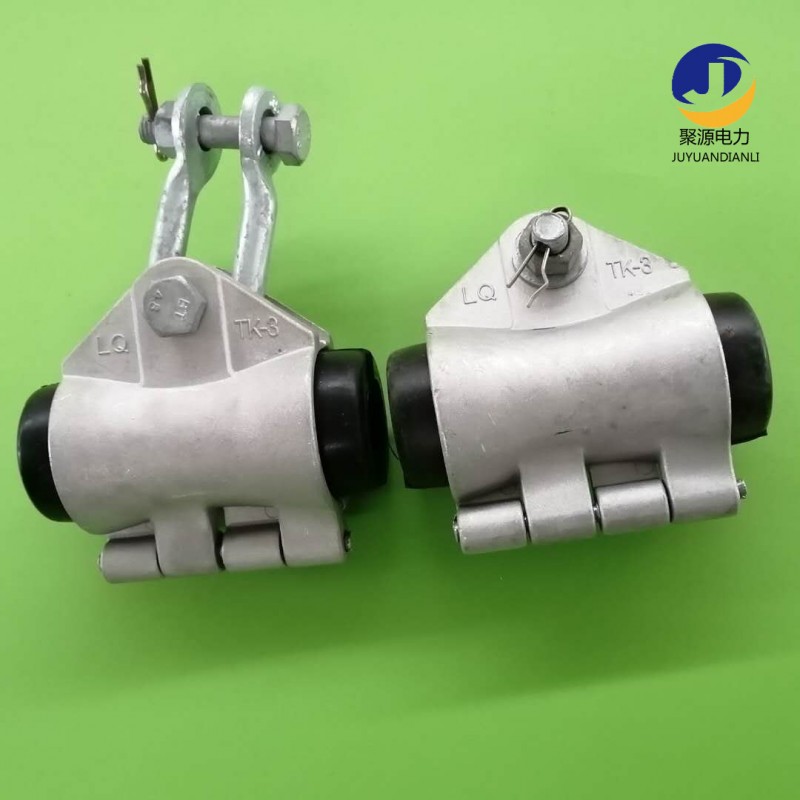

切线线夹属直线悬垂线夹一种，主要为小跨距的架空光缆提供轻便、简捷、低费用的保护安装线夹，特别适于城区通信网建设和改造的需要。主要用于150米以下短跨距直线杆塔，或转角小于25?的杆塔上的光缆安装。破断强度≥40KN。

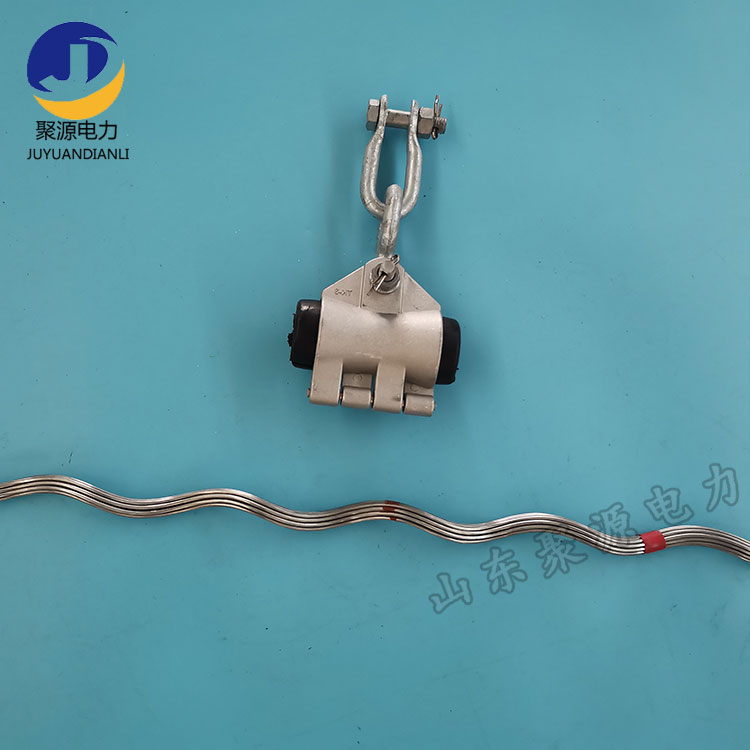

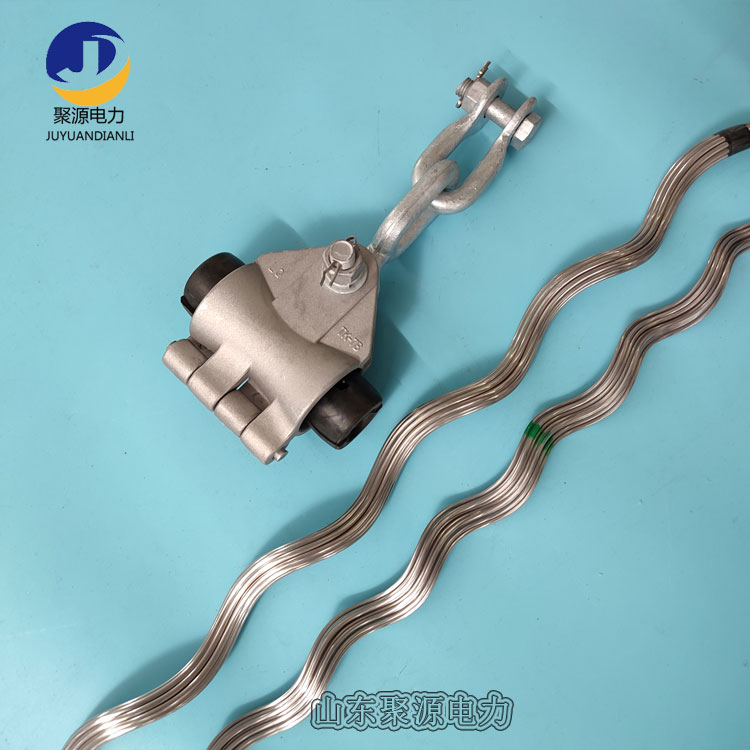

组成：预绞丝、U型挂环、ZH直角挂环、套壳、、橡胶夹块、螺栓、螺母等
作用：主要起支撑作用将ADSS光缆悬挂于线路转角<25?的杆塔上，跨度≤150m档距可以使用切线线夹，跨度>150m的中大档距需使用悬垂线夹
区分：切线线夹与悬垂线夹的区别在于切线线夹无ZH挂环,外层预绞丝
适用范围
可根据光缆缆径及线路档距拉力设计选择型号，可以搭配抱箍适用在杆用线路中，也可搭配塔用连接件使用在铁塔线路中
特点
a有较好的动态应力承受能力，可提供捉够握紧力来保护ADSS光缆在不平衡负载条件下安全运
b该结构配以柔性橡胶夹块，增强了自阻尼，使磨损减小
c端部是圆处理，提高了电晕起晕电压。
d优质的铝合金材质，提高了线夹的机械性能及防腐性能，大大延长了使用寿命，
订货须知
a根据ADSS光缆的运行档距、外径、极限抗拉强度等参数选择合适的悬垂线夹。
b数量配置为：1套/线路转角小于25°的杆塔
C、为满足城网10kV配电线路上架设ADSS光缆的需要，我公司开发生产了适用档距150米以上最大达1200米档距的悬垂线夹，它结构简单，安装方便，又可降低工程造价，
3、ADSS悬垂线夹（双支点悬垂线夹）
a光缆悬垂线夹适用档距150m-800m，（档距大于300m，采用双层设计
的预绞式光缆悬垂线夹)，线路出线角度不大于30°。
b线夹与ADSS光缆有较大接触面积，应力分散均匀，无应力集中，同时增
加了在挂点处光缆的刚度，对光缆起到了很好的保护作用。
c该产品结构简单，重量轻，安装方便，免维护。
d线夹对光缆的握力可以满足10-20%RTS(光缆的额定抗拉强度），很好
的保护光缆在不平衡负载下安全运行。
e线夹垂直破坏力为70KN
