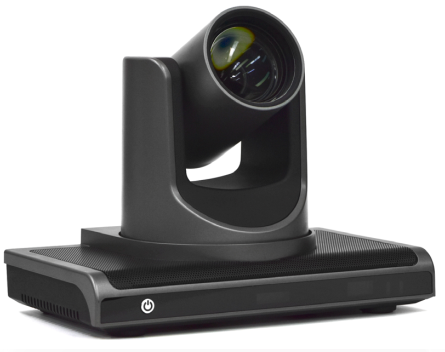

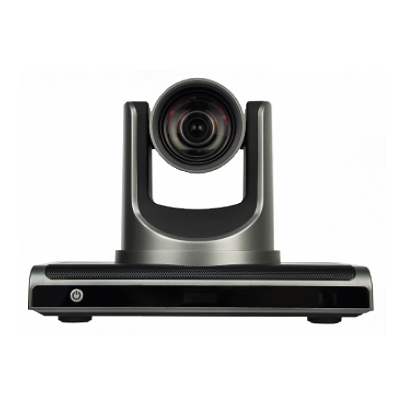

4K高清会议录播摄像机JWS700KN采用全新一代SONY 1/1.8英寸、842万像素的高品质UHD CMOS传感器，可实现4K (3840x2160) 高分辨率的优质图像。并且向下兼容1080P、720P等多种分辨率。支持HDMI2.0高清输出，另配备3G-SDI接口，有效传输距离150米（1080p30）。HDMI、3G-SDI、USB3.0、LAN四路可同时输出4路高清数字信号。 NDI的高信噪比、低延迟特性，非常适用于广电行业，包括广播演播室和远程直播间到体育馆、竞技场、教堂和演讲厅。
主要特性：
●原生兼容NDI®，NDI®|HX协议，无需外接转换盒子。
技术参数：
型号
JWS700KN
名称
NDI 4K云台摄像机
摄像机
信号系统
4K@60fps, 4K@50fps,4K@30fps,
4K@25fps,4K@59.94fps,4K@29.97fps, 1080P@60fps, 1080P@50fps, 1080I@60fps,1080I@50fp,
1080P@30fps,1080P@59.94fps, 1080I@59.94fps, 1080P@29.97fps,
720P@60fps,720P@59.94fps
传感器
1/2.5英寸, CMOS, 有效像素：851万
扫描方式
逐行
镜头
12x, f = 4.4mm ~ 52.8mm, F1.8 ~ F2.6
数字变焦
16x
照度
0.5Lux @ (F1.8, AGC ON)
快门
1/30s ~ 1/10000s
白平衡
自动, 室内，室外，一键式，手动，指 定色温
背光补偿
支持
数字降噪
2D&3D数字降噪
信噪比
≥55dB
水平视场角
71° ~ 8.2°
垂直视场角
42.7° ~ 4.5°
水平转动范围
±170°
垂直转动范围
-30° ~ +90°
水平转动速度范围
1.7° ~ 100°/s
垂直转动速度范围
1.7° ~ 69.9°/s
水平、垂直翻转
支持
图像冻结
支持
PoE供电
支持
人脸检测
支持(可选)
预置位数量
255
预置位精度
0.1°
USB特性
支持操作系统
Windows 7, Windows 8, Windows 10, Mac
OS X, Linux, Android
色彩空间/压缩
YUY2 / H.264 / MJPEG
视频制式
YUY2 : 1080P@30fps
USB音频
支持
USB视频通信协议
UVC 1.1~1.5
UVC PTZ控制
支持
网络特性
视频编码标准
H.265/H.264/MJPEG
视频码流
第一码流、第二码流
第一码流分辨率
3840x2160, 1920x1080, 1280x720,
1024x576等
第二码流分辨率
1920x1080, 1280x720, 720x576,
720x480, 320x240等 (*)
视频码率(NDI®|HX)
32kbps~102400kbps
视频码率(NDI®)
1080P60: 120~140Mbps, 4KP60:
230~450Mbps
码率控制
可变码率，固定码率
频率
50Hz: 1fps~50fps, 60Hz:1fps~60fps
音频压缩标准
AAC、G711
音频码率
48Kbps, 64Kbps, 96Kbps, 128Kbps
支持协议
NDI®, NDI®|HX,
NDI®|HX2,TCP/IP,HTTP,RTSP,RTMP,Onvif,DHCP,组播等
控制协议
NDI® PTZ,VISCA Over IP.
输入输出接口
高清输出
1路, HDMI: 版本2.0,
1路, 3G-SDI: BNC类型, 800mVp-p, 75Ω, 遵循SMPTE 424M标准
网络接口
1路, RJ45: 10M/100M/1000M 自适应以太网
音频接口
1路, Line In, 3.5mm 音频接口；
USB接口
1路，USB3.0, B型
通讯接口
1路, RS232 In: 8针小型DIN, 有效距离30米, VISCA/Pelco-D/Pelco-P协议
1路, RS232 Out: 8针小型DIN, 有效距离30米, VISCA协议组网用
1路, RS485: 2芯凤凰口, 有效距离: 1200米, VISCA/Pelco-D/Pelco-P协议
电源接口
JEITA类型（DC IN 12V）
一般规范
输入电压
DC 12V / POE+ (802.3at)
输入电流
2.5A
电源开关
支持
RESET复位键
支持（针 孔）
红外遥空器
支持
指示灯
电源状态：1个
散热方式
风扇主动散热
工作温度
-10°C ~ 40°C
储藏温度
-40°C ~ 60°C
功耗
20W
尺寸
169mm x 142mm x 164mm
净重
1.35Kg
NDI的高信噪比、低延迟特性，非常适用于广电行业，包括广播演播室和远程直播间到体育馆、竞技场、教堂和演讲厅。
●4K高清
采用全新一代SONY 1/1.8英寸、842万像素的高品质UHD CMOS传感器，可实现4K (3840x2160) 高分辨率的优质图像。并且向下兼容1080P、720P等多种分辨率。
●12倍光学变焦
采用高品质真800万超高解析度的4K长焦镜头，12倍光学变焦，视场角71°
●HDMI2.0
支持HDMI 2.0规格，可直接输出4K无压缩数字视频。
●低功耗休眠功能
支持低功耗休眠/唤醒，休眠状态下功耗低于400mW。
●本地存储
支持本地存储功能，无需NVR即可实现U盘本地直接录制。
●低照度
高性噪比的全新CMOS图像传感器可有效降低在低照度情况下的图像噪声，同时应用2D和3D降噪算法，降低了图像噪声，即便是低照度情况下，依然保持画面干净清晰，图像信噪比高达55dB以上。
●丰富完善的接口
支持HDMI2.0高清输出，另配备3G-SDI接口，有效传输距离150米（1080p30）。HDMI、3G-SDI、USB3.0、LAN四路可同时输出4路高清数字信号。
●远程控制
多种控制方式，可使用RS232、RS485、网络以及USB，可对摄像机进行控制。
●内置重力传感器
支持图像自动翻转功能，方便工程安装使用
●智能曝光
有效解决投影、电视等设备对拍摄人物的影响。
H.264 A VC: 2160P@60fps
H.264 SVC: 2160P@60fps
MJPEG: 2160P@60fps
工作状态：1个
NDI状态：1个
