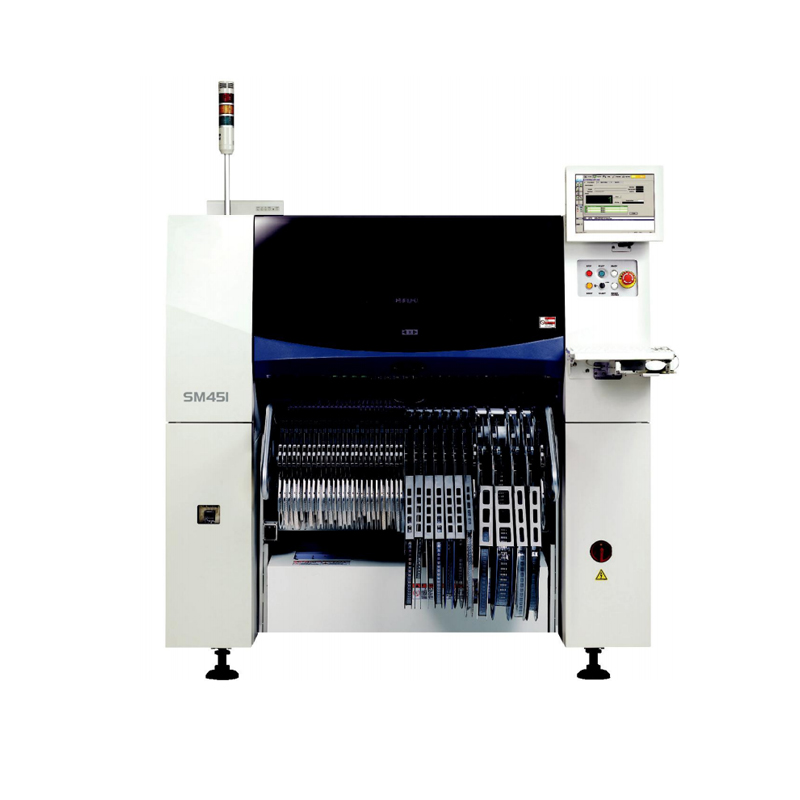

三星贴片机SM451
SM451 三星贴片机是在 SM421 的 Platform 基础上，安装了高精密压力控制头部的高精密多功能机。SM451 使用 X-Y 轴 Linear Scale 不仅提高了贴装精度，从 0402 微小型 QFP 4,000 CPH （IPC9850） Chip 到57x42mm IC 及Long Connector 类、Bare Chip、PiP 插入型元器件等均可对应。另，还可对应高 28mm 元器件，且支持 Gripper 吸嘴，对应 POP，确认引脚翘起，背面反射等功能，从而实现特殊元器件的贴装。
特点：
贴装速度： Chip 8500CPH （Optimal）
对应元器件： 0402~Max.57x42mm（h28mm）
贴装精度：±50 μm@±3σ/Chip，±25 μm@±3σ/QFP
对应 PCB：L460xW420x1Lane （Standard）
对应多种异型元器件 为加强异型元器件的对应能力，追加了利用 Gripper、Nozzle、 Laser Sensor 等，确认元器件引脚翘起（弯曲）、夹爪式三星吸嘴、背光识别、PiP 插入型元器件贴装为目的的 Pin 识别功能。
